11.2 Sortie sous forme de rampe périodique – Fonction RAMP
Les signaux en forme de rampe permettent de contrôler le com-
portement dynamique en fonction du temps des objets à étalonner
ou de circuits de mesure en entier. Un exemple en est le compor-
tement d'un circuit de régulation avec prescription de la valeur de
consigne par une entrée de consigne analogique du régulateur.
L'appareil, avec ce type de sortie, peut remplacer également un
matériel informatique et logiciel plus coûteux lors du montage
d'équipement d'essais permanents à déroulements cycliques.
Paramétrage des rampes illustrées ci-après :
•
Les fonctions suivantes sont réglables comme grandeurs de
sortie :
tension U, puits de courant ISink, source d'intensité ISource,
résistance R ou température temp (TC ou RTD).
•
Selon la grandeur de sortie, une limite de la plage inférieure
(
Start
) et une limite supérieure (
toute la plage.
•
Temps de montée t1 et temps de rampe descendante t3,
chacun sélectionnable de 0 seconde à 60 minutes
•
Temps de contact t2 aux limites inférieure et supérieure de la
plage, sélectionnable de 0 seconde à 60 minutes
•
Il y a 2 séquences de rampes :
– unique (
onCE
) : t1, t2, t3
– répétée (
repeat
) : t1, t2, t3, t2, t1, t2, t3, ...
Gossen Metrawatt GmbH
End
) peuvent être réglées sur

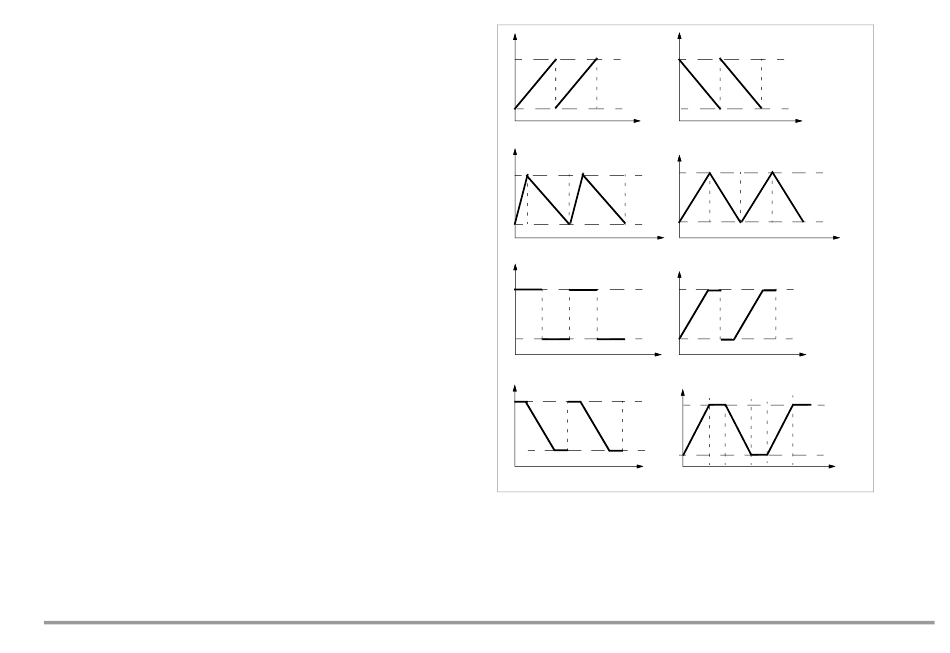

Exemples de séquences de rampes
3,0,0 (t1, t2, t3)
1,0,4
0,2,0
0,1,2
0,0,3 (t1, t2, t3)
2,0,2
2,1,0
2,1,2
