Actionneur TOR / actionneur volet roulant
1
Consignes de sécurité
Le montage et le raccordement d'appareils électriques doivent être réservés à
des électriciens spécialisés.
Risques de blessures, d'incendie ou de dégâts matériels. Lire la notice dans son inté-
gralité et la respecter.
Danger lié à un choc électrique sur l'installation TBTS/TBTP. Ne pas raccorder
conjointement le consommateur pour la tension secteur et les circuits TBTS/TBTP à
l'appareil.
Si plusieurs moteurs doivent être raccordés en parallèle sur une sortie, respecter im-
pérativement les indications du fabricant et, le cas échéant, utiliser un relais d'isola-
tion. Les moteurs risquent d'être endommagés.
Utiliser uniquement des moteurs de stores avec des interrupteurs de fin de course
mécaniques ou électroniques. Vérifier le bon ajustage de l'interrupteur de fin de
course. Respecter les indications du fabricant du moteur. L'appareil peut être endom-
magé.
Ne pas raccorder de moteurs à courant alternatif triphasé. L'appareil peut être en-
dommagé.
La présente notice fait partie intégrante du produit et doit être conservée chez l'utili-
sateur final.
2
Conception de l'appareil
(1)
Clavier pour commande manuelle
(2)
LED et touche de programmation
(3)
Raccordement KNX
(4)
Sorties de LED d'état
(5)
Raccordements consommateur (sorties de relais)
82402633
J0082402633

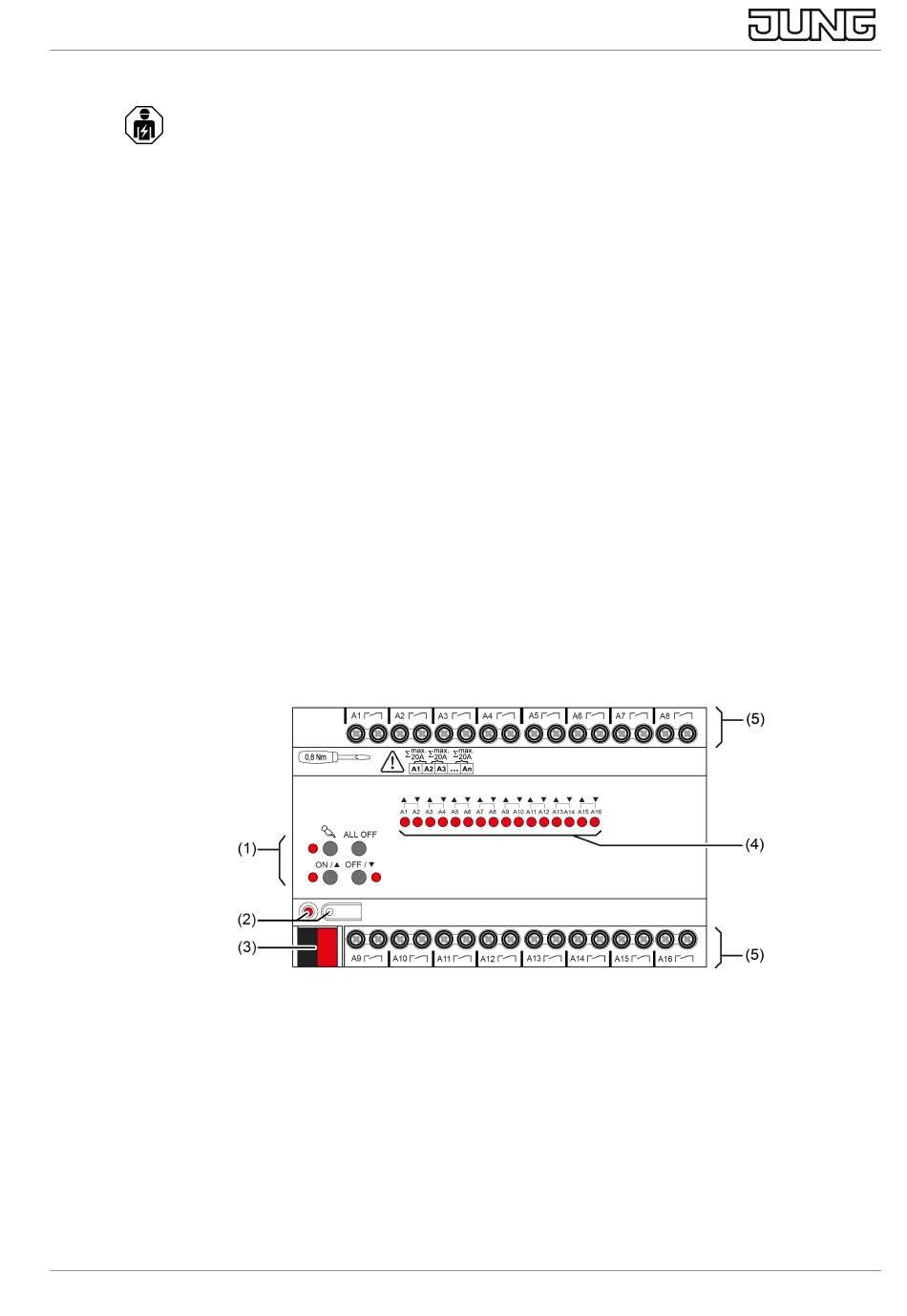

Image 1: Conception de l'appareil
