S p e c t r o p h o t o m è t r e R e f i n i t y S c a n R
INTERFACE UTILISATEUR
L'appareil est équipé d'un écran tactile graphique. Toutes les fonctionnalités sont accessibles directement à
l'écran.

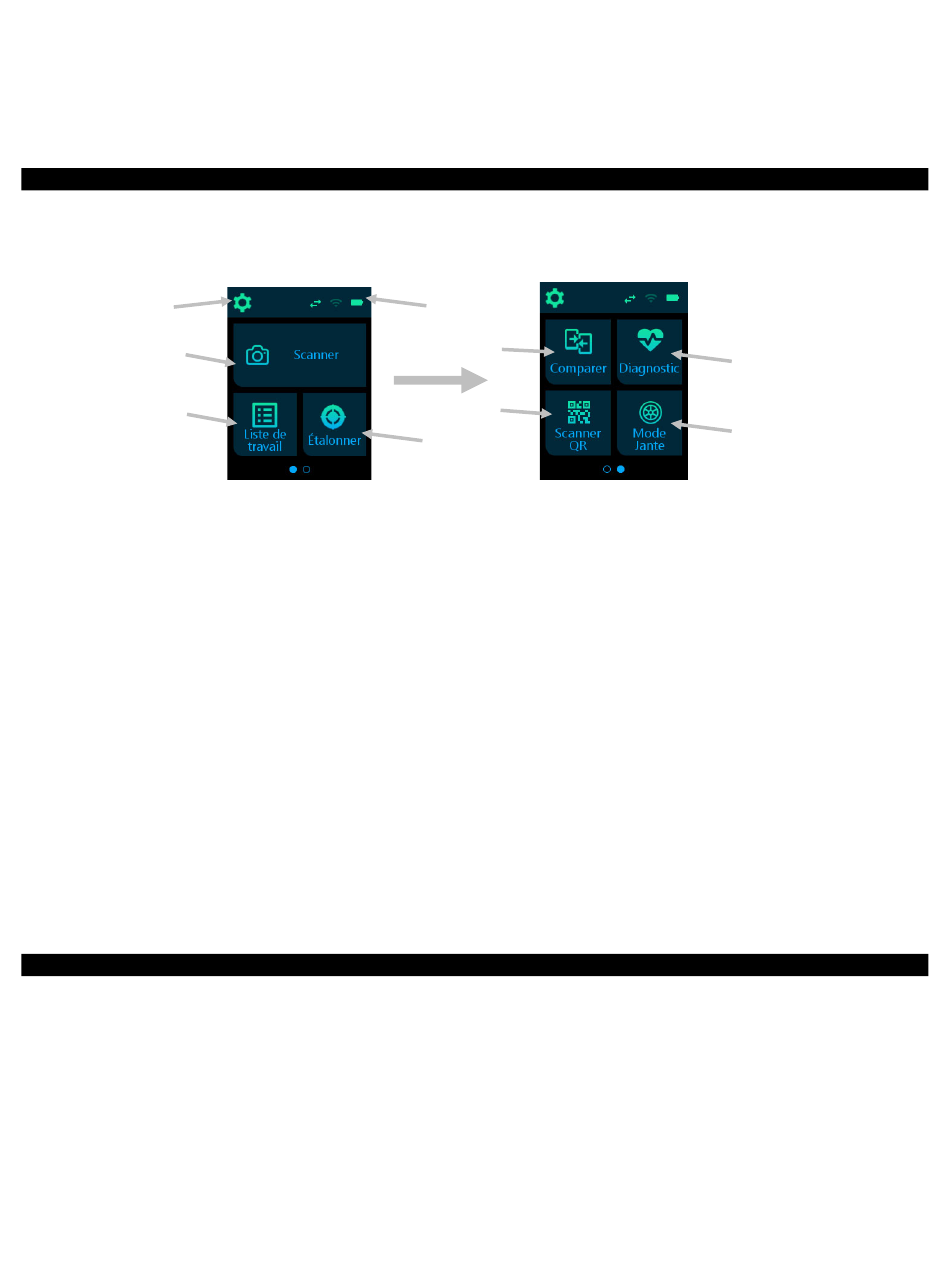

Description du menu principal
Lorsque vous mettez en marche l'appareil, l'écran principal apparaît une fois le test de diagnostic terminé.
L'écran principal comprend une barre supérieure et plusieurs modes d'opération. Pour sélectionner un mode,
appuyez sur l'icône correspondante sur l'écran de l'instrument. Balayez l'écran vers la gauche pour voir les
autres modes d'opération.
(1)
(3)
(4)
(1) Paramètres : permet de définir et de modifier les options de configuration de l'appareil et d'éteindre
l'appareil. Nous vous recommandons de passer en revue les paramètres avant d'utiliser l'appareil pour la
première fois. Pour plus d'informations, consultez la section Mode Paramètres.
(2) Icônes d'état : indiquent le niveau de charge de la batterie, la connexion Wi-Fi et l'état de la connexion au
logiciel (couleur verte si la connexion est établie).
(3) Scan : il s'agit du mode principal de l'instrument. Des mesures d'échantillonnage sont prises et enregistrées
dans ce mode. Pour plus d'informations, consultez la section Création d'un travail et mesure d'échantillons.
(4) Liste de travail : ce mode permet de mesurer des travaux stockés et de modifier les travaux stockés
existants. Pour plus d'informations, consultez la section Création d'un travail et mesure d'échantillons.
(5) Étalonner : ce mode permet d'étalonner l'appareil. Pour plus d'informations, consultez la section
Étalonnage.
(6) Comparer : ce mode est un outil de contrôle qualité simple qui vous permet de comparer deux échantillons.
Pour plus d'informations, consultez la section Mode Comparaison.
(7) Diagnostic : cette fonction permet d'effectuer un diagnostic de l'appareil. Pour plus d'informations,
consultez la section Diagnostic.
(8) Scanner QR : ce mode permet de lire un code QR. Pour plus d'informations, consultez la section Scanner
QR.
(9) Mode Jante : ce mode permet de mesurer des parties du véhicule qui ne permettent pas un alignement à
plat de l'appareil. Pour plus d'informations, consultez la section Mode Jante.
Capteurs et indicateurs de contact
Pour faciliter le positionnement et assurer la répétabilité des mesures d'échantillons, l'appareil intègre trois
capteurs de contact disposés autour du port de mesure. Un contact uniforme doit être appliqué sur les trois
capteurs pour déclencher une mesure.
Les trois indicateurs affichés à l'écran et les LED situées en haut de l'appareil fournissent des indications sur le
positionnement. Les indicateurs à l'écran sont disposés de la même façon que les capteurs de contact situés
sous le port de mesure.
•
Indicateur vert : une pression idéale est exercée sur le capteur correspondant. Vous pouvez prendre
une mesure lorsque les trois indicateurs passent au vert. Si la pression nécessaire n'est pas maintenue
12
(2)
(6)
(8)
(5)
(7)
(9)
