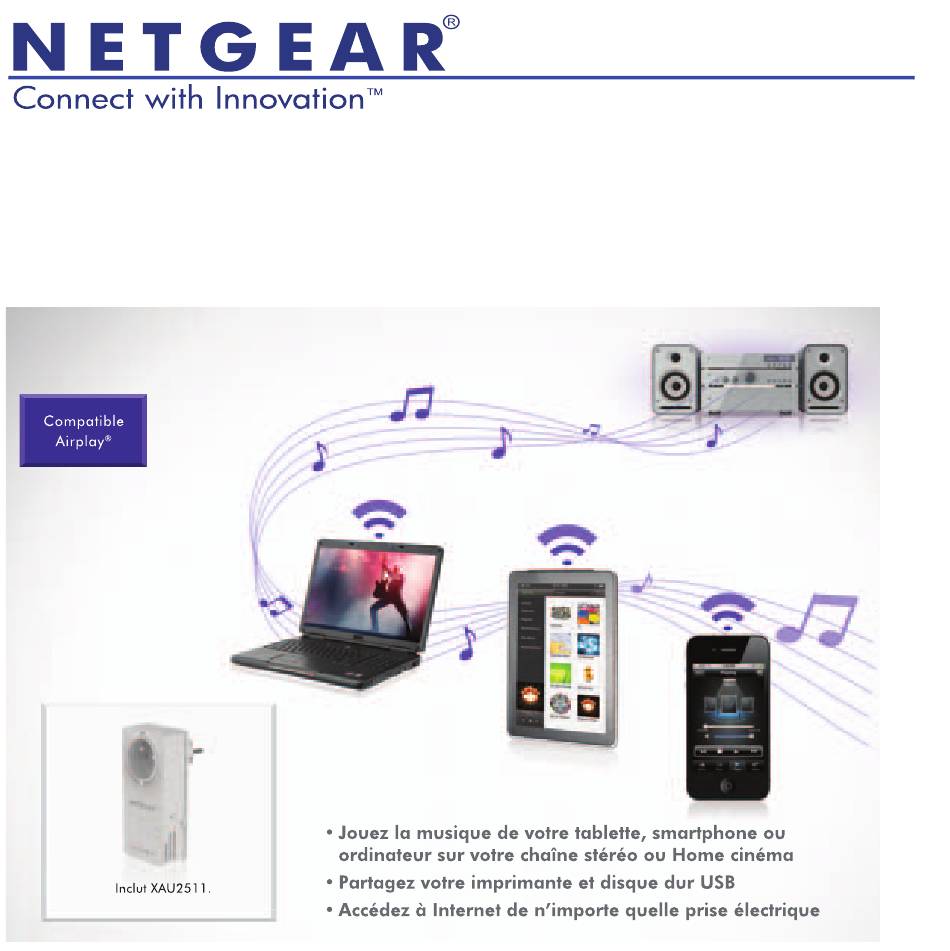

- Page 1 Guide d'installation CPL Music Extender (XAU2511)
- Page 2 Marques commerciales NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques commerciales et/ou des marques déposées de NETGEAR, Inc. et/ou des filiales de NETGEAR aux Etats- Unis et/ou dans d'autres pays. Ces informations sont susceptibles d'être modifiées sans préavis.
- Page 3 Installation des Adaptateurs CPL ..... . . 4 Fonctions du CPL Music Extender ..... . 6 Fonctions «...
- Page 4 Câbles Ethernet Adaptateur Dans certains pays, un CD est fourni avec les produits. XAU2511 Note : NETGEAR recommande de ne pas brancher d'adaptateur CPL directement dans une multiprise. Voir la section Configuration avancée à la page 21 pour plus d’instructions.
- Page 5 Caractéristiques matérielles Voyant Voyant CPL d'alimentation Prise de courant filtrée Bouton Bouton On/Off réinitia- (Mise sous/ lisation hors tension) Port Ethernet Bouton et voyant sécurité Port USB...
- Page 6 Installation des Adaptateurs CPL Afin de s'assurez que les nouveaux adaptateur (XAU2511) fonctionnent correctement (sur la même clef de sécurité) avec vos adaptateurs existants, suivez les instructions suivantes: Branchez l'adaptateur XAU2511 dans une prise électrique. Quand le voyant alimentation du XAU2511 est allumé, appuyez sur le bouton de sécurité...
- Page 7 Dépannage Si le voyant CPL est éteint ou de couleur rouge/orange, assurez vous d'avoir branché votre adaptateur CPL dans la prise électrique murale. Si vous utilisez une multiprise pour alimenter les appareils environnants, branchez la multiprise sur la prise du CPL. Si après avoir suivi ces instructions le voyant CPL est éteint ou de couleur rouge/orange, nous vous invitons à...
- Page 8 Fonctions du CPL Music Extender Avec le CPL Music Extender, vous pourrez écouter de la musique dans toute votre maison, sur n'importe quel type de haut-parleur, et ce, à distance, depuis un smartphone, une tablette (Apple® iOS et Android®) ou encore un ordinateur.
- Page 9 Android sur des haut-parleurs USB ou votre chaîne Hi-Fi. Remarque : NETGEAR prend en charge tous les types de chaîne HiFi ou Home Cinéma grâce au câble USB vers RCA/Jack (inclus). ReadySHARE Music La technologie ReadySHARE Music vous permet de lire de la musique depuis votre ordinateur sur des haut-parleurs USB ou votre chaîne Hi-Fi.
- Page 10 Fonctions "Réseau" Grâce à l'adaptateur XAU2511, vous pouvez connecter un périphérique de stockage USB (tel qu'un disque dur ou une clé USB) ou une imprimante/un scanner USB à votre réseau domestique. ReadySHARE Printer La technologie ReadySHARE Printer vous permet de placer votre imprimante où...
- Page 11 Accès à Internet depuis n'importe quelle prise murale Le CPL Music Extender transforme toute prise électrique murale en connexion réseau haut débit (via le port Ethernet). Ainsi, vous pouvez étendre l'accès à Internet à tout périphérique équipé d'un port Ethernet (console de jeu, lecteur Blu-ray™, téléviseur connecté, décodeur HD, magnétoscope numérique réseau ou ordinateur).
- Page 12 Configuration de la technologie ReadySHARE AirMusic (pour smartphones et tablettes) Prérequis : Pour que la fonction AirMusic puisse être mise en place, il est nécessaire d'avoir un routeur ou une Box Internet avec Wi-Fi. Etape 2 Etape 1 Etape 3 Routeur/Passerelle Branchez le XAU2511 à...
- Page 13 La musique est automatiquement transmise à vos haut-parleurs distants via l'adaptateur XAU2511. Pour les périphériques Android (smartphone ou tablette) : Vous pouvez également lire de la musique sur le CPL Music Extender NETGEAR via des applications spécifiques fonctionnant sous Android OS et compatibles avec la technologie Airplay.
- Page 14 Téléchargez une application (Airplay player) et lancez-la. Sélectionnez la source de musique. Sélectionnez un titre et lisez-le. Une fois la musique en cours de lecture, appuyez sur le bouton Beam (Transmettre) et sélectionnez l'adaptateur XAU2511. La musique est automatiquement transmise à vos haut-parleurs distants via l'adaptateur XAU2511.
- Page 15 Connectez les haut-parleurs à l'adaptateur XAU2511. Haut-parleurs USB Insérez le CD-ROM dans votre ordinateur. Installez l'utilitaire NETGEAR USB Media Extender. Lancez l'utilitaire. Après 30 secondes, il détectera et affichera le ou les périphériques XAU2511 distants sur votre réseau domestique. Sélectionnez le périphérique XAU2511 auquel vous souhaitez transmettre la musique en cliquant sur la ligne située en...
- Page 16 Disconnect (Se déconnecter) comme illustré sur l'image ci-dessous. Suite à la première installation L'utilitaire NETGEAR USB Media Extender s'exécutera toujours en arrière-plan. Pour afficher l'utilitaire à l'écran, cliquez sur l'icône correspondante dans la barre de lancement rapide Windows. Pour lire de la musique à...
- Page 17 Dépannage • La première détection du périphérique XAU2511 distant peut prendre entre 30 secondes et 1 minute. • Après avoir cliqué sur le bouton Connect (Se connecter), si la musique n'est pas lue à distance, cliquez sur le bouton Disconnect (Se déconnecter), puis à nouveau sur le bouton Connect (Se connecter).
- Page 18 Scanner fonctionnant en même temps sur votre réseau, si chaque imprimante USB est branchée sur un adaptateur XAU2511. Connectez l'imprimante ou scanner USB au XAU2511 via le port USB. Installez l'utilitaire NETGEAR USB Media Extender et lancez cette application. Cette utilitaire est disponible sur le CD-ROM.
- Page 19 Après quelques secondes, l'utilitaire USB Media Extender détecte l'adaptateur XAU2511-XX relié à l'imprimante/scanner/ fax et indique qu'il est en attente de connection.
- Page 20 Cliquez sur la ligne correspondant à votre imprimante/scanner et appuyez sur le bouton Connect for Scan/Fax function. Votre imprimante/scanner/fax USB est maintenant connectée au réseau et fonctionnelle comme si elle était connectée à votre PC via un câble USB. Pour imprimer, ouvrez votre application (Word, Excel...), cliquez sur la fonction Imprimer et sélectionnez votre imprimante.
- Page 21 Configuration de la technologie ReadySHARE USB Storage Connectez votre disque dur USB ou une clé USB à l'adaptateur XAU2511 via le port USB. Installez l'utilitaire NETGEAR USB Media Extender et lancez cette application. Cette utilitaire est disponible sur le CD-ROM.
- Page 22 Après quelques secondes, l'utilitaire USB Media Extender détecte l'adaptateur XAU2511-XX relié au disque dur USB. Cliquez sur la ligne correspondant à disque dur USB et appuyez sur le bouton Browse Share. Une fenêtre apparait et vous pouvez explorez votre disque dur USB de manière distante.
- Page 23 Configuration avancée Modification de la clé de sécurité sur votre réseau CPL. Branchez l’adaptateur CPL dans la prise électrique. Connectez les deux adaptateurs CPL. Sur chaque adaptateur, appuyez sur le bouton de sécurité pendant 2 secondes, puis relâchez-le. Après quelques secondes, le voyant d'alimentation cesse de clignoter.
- Page 24 Description des voyants Les voyants indiquent l'état de vos adaptateurs CPL. • Lorsque vous branchez l'adaptateur, le voyant d'alimentation s'allume en vert. • Le voyant CPL s'allume lorsque l'adaptateur détecte au moins un autre périphérique CPL compatible. La fonction Pick A Plug vous permet de choisir la prise électrique ayant le débit de connexion le plus important, repérable par la couleur du voyant CPL : Vert : débit de connexion >...
- Page 25 Description des boutons Les boutons de vos adaptateurs CPL vous permettent d'effectuer les actions suivantes : • Bouton de sécurité : le bouton de sécurité vous permet de sécuriser le réseau CPL entre les adaptateurs. Appuyez sur le bouton de sécurité pendant 2 secondes sur chaque adaptateur pour les coupler et définir une nouvelle clé...
- Page 28 à cette directive. Pour une utilisation en intérieur uniquement. Vente autorisée dans les pays de l'Union européenne, de l'Association européenne de libre-échange et la Suisse. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, Etats-Unis Avril 2013...
