Installation
CPL 500
Modèle XAVB5421

Publicité

Table des Matières
loading

Manuels Connexes pour NETGEAR CPL 500

Sommaire des Matières pour NETGEAR CPL 500

  • Page 1 Installation CPL 500 Modèle XAVB5421...

  • Page 2: Contenu De La Boîte

    Contenu de la boîte Dans certaines régions, un CD est inclus avec votre produit. Remarque : Les adaptateurs varient selon la région. Votre adaptateur peut différer.

  • Page 3: Pour Bien Démarrer

    Ethernet en augmentant la portée de votre signal à l'aide du câblage électrique. Branchez au moins deux appareils CPL 500 compatibles aux prises électriques pour créer un réseau domestique ou en augmenter la portée. En plus de ces appareils, vous pouvez ajouter des adaptateurs Homeplug certifiés AV pour un total de...

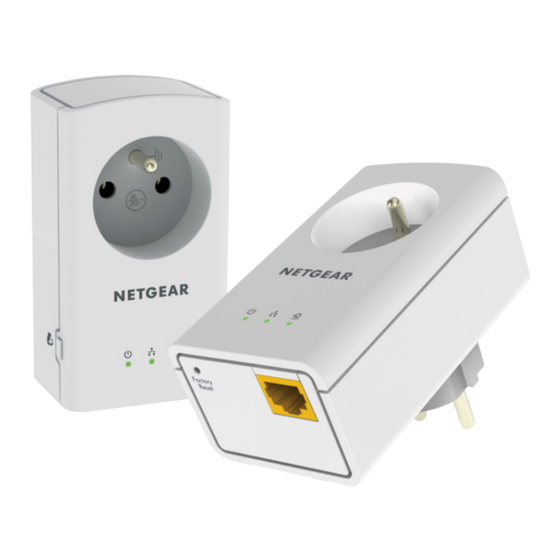

  • Page 4: Présentation De L'adaptateur

    Présentation de l'adaptateur Avant d'installer votre adaptateur, familiarisez-vous avec ses voyants, ses boutons et ses ports. Prise supplémentaire Voyant d'alimentation Voyant Ethernet Voyant Pick A Plug Bouton de sécurité Bouton Réinitialisation Port Ethernet...
  • Page 5 Prise Pour en savoir plus sur le calibre des prises, reportez-vous à la supplémentaire section Information relative à la sécurité à la page 12. Vert continu. L'appareil est sous tension. Voyant d'alimentation Orange clignotant. L'adaptateur est en mode économie d'énergie. Vert clignotant.
  • Page 6 Appuyez sur le bouton de réinitialisation pendant 1 seconde Bouton Réinitialisation pour rétablir les paramètres par défaut de l'adaptateur CPL. Port Ethernet Branchez les ordinateurs, les appareils en réseau, et les autres appareils utilisant un câble Ethernet à votre réseau CPL. Bouton de Utilisez le bouton de sécurité...

  • Page 7: Installez Les Adaptateurs

    Installez les adaptateurs Pièce 1 Pièce 2 Remarque : Ne branchez pas l'adaptateur CPL à une rallonge électrique.

  • Page 8: Sécuriser Le Réseau

    Sécuriser le réseau ¾ Pour créer un réseau sécurisé : 1. Branchez les nouveaux adaptateurs. 2. Attendez que les voyant Pick A Plug clignotent. 3. Appuyez sur le bouton de sécurité pendant 2 secondes, puis appuyez pendant 2 secondes sur le bouton de sécurité d'un autre adaptateur de votre réseau actuel.

  • Page 9: Ajouter Des Adaptateurs

    Ajouter des adaptateurs Pour brancher des adaptateurs avant d'avoir configuré la fonction de sécurité, branchez-les simplement et connectez-les à vos appareils. ¾ Pour ajouter des adaptateurs au réseau CPL après avoir configuré la fonction de sécurité, vous devez suivre la procédure suivante : 1.

  • Page 10: Conseils De Dépannage

    Conseils de dépannage Le voyant Assurez-vous que la prise électrique est bien sous d'alimentation est tension et que les périphériques CPL ne sont pas éteint. branchés à une rallonge électrique, un bloc multiprise ou un dispositif de protection contre les surtensions. Le voyant Le mode économie d'énergie est activé...
  • Page 11 Le voyant Pick A Plug Rapprochez l'appareil CPL des autres appareils CPL. est orange ou rouge. Le voyant Ethernet est • Assurez-vous que les câbles Ethernet sont éteint. branchés aux périphériques et fonctionnent correctement. • Le cas échéant, appuyez sur le bouton de réinitialisation de chaque appareil pendant 1 seconde pour rétablir les paramètres par défaut de l'adaptateur CPL.

  • Page 12: Information Relative À La Sécurité

    Information relative à la sécurité • Pour les approbations nationales (mécanismes d'approbation autres que CB), les normes nationales pertinentes pour les fiches, les prises de courant et les unités à branchement direct (par exemple, aux États -Unis) doivent également être consultées durant les tests et l'approbation de tels produits conformément aux normes nationales.
  • Page 13 • Seuls des cordons électriques peuvent être insérés dans la prise c.a. filtrée. Aucun autre équipement à branchement direct n'est autorisé. Le cordon électrique doit mesurer au maximum un mètre de long et au minimum 0,75 mm carré en coupe. • Ne branchez aucun appareil dont le calibre excède celui de la prise c.a.

  • Page 16: Soutien Technique

    à cet effet dans l'interface utilisateur du produit. Marques commerciales NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques de commerce ou des marques déposées de NETGEAR, Inc. ou de ses sociétés affiliées aux États-Unis et dans d'autres pays.

Ce manuel est également adapté pour:

Xavb5421
