Sommaire des Matières pour NETGEAR XAVB5401

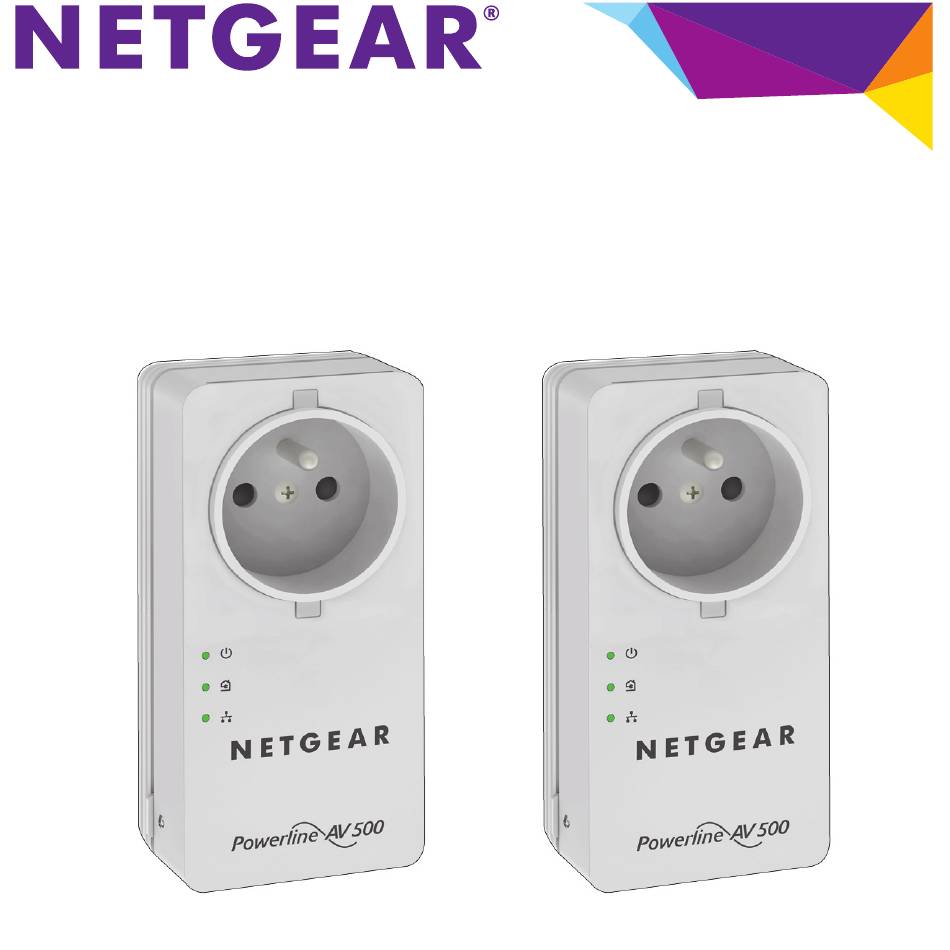

- Page 1 XAVB5401 Guide d’installation Pack de 2 adaptateurs CPL 500 avec prise...
-
Page 2: Table Des Matières
Installation de vos adaptateurs CPL ......7 Périphériques CPL NETGEAR compatibles ....11... -
Page 3: Contenu De La Boîte
Contenu de la boîte Adaptateurs CPL (2) Câbles Ethernet (2) Les adaptateurs varient selon les régions. Votre adaptateur peut être différent. Allemagne/Europe... -

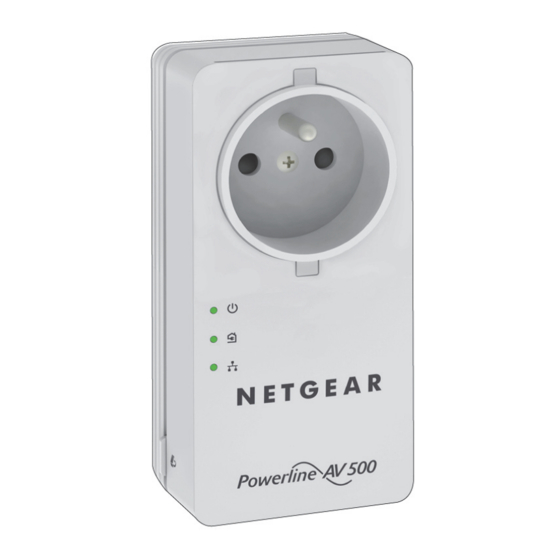

Page 4: Caractéristiques Matérielles
Caractéristiques matérielles Voyant d'alimentation Prise filtrée Voyant Voyant Ethernet Bouton de réinitialisation Port Ethernet Bouton Sécurité... -
Page 5: Description Des Voyants
Description des voyants Les voyants indiquent l'état de vos adaptateurs CPL. • Lorsque vous branchez l'adaptateur, le voyant d'alimentation s'allume en vert. Si le port Ethernet est inactif pendant plus de 10 minutes, l'adaptateur passe en mode d'économie d'énergie et le voyant d'alimentation devient orange. -
Page 6: Descriptions Des Boutons
CPL. Pour en savoir plus sur la sécurisation de votre réseau CPL consultez étape 2 à la page 7. NETGEAR vous recommande de sécuriser votre réseau CPL afin de protéger vos informations et médias personnels d'un accès non autorisé. -
Page 7: Installation De Vos Adaptateurs Cpl
Installation de vos adaptateurs CPL Branchez chaque adaptateur CPL dans une prise murale. Sécuriser votre réseau CPL. Assurez-vous que le voyant d'alimentation est vert fixe sur chaque adaptateur CPL. Appuyez sur le bouton Sécurité du premier adaptateur CPL pendant 2 secondes, puis relâchez le bouton. Le voyant d'alimentation clignote en vert pendant la sécurisation de l'adaptateur. - Page 8 Après quelques secondes, la sécurité est réglée et le voyant d'alimentation s'allume en vert. Les adaptateurs CPL peuvent communiquer sur le réseau CPL de manière sécurisée. Avertissement : N'appuyez sur le bouton Sécurité que lorsque le voyant d'alimentation de chaque adaptateur est vert fixe. En appuyant trop tôt sur ce bouton, vous risquez de désactiver temporairement la communication CPL.
- Page 9 Branchez l'un des adaptateurs CPL dans une prise murale à proximité de votre routeur ou passerelle. Branchez l'adaptateur CPL au port LAN du routeur ou de la passerelle à l'aide d'un câble Ethernet. Pièce A...
- Page 10 Branchez l'autre adaptateur CPL dans une prise murale à laquelle vous souhaitez ajouter un accès Internet. Branchez le second adaptateur CPL à un périphérique Ethernet à l'aide d'un câble Ethernet. Pièce B Votre périphérique Ethernet (ordinateur, console de jeu, décodeur ou lecteur Blu-ray) a désormais accès à Internet.
-
Page 11: Périphériques Cpl Netgear Compatibles
Périphériques CPL NETGEAR compatibles Vos périphériques CPL peuvent partager un réseau CPL avec ces périphériques NETGEAR compatibles : XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5602, XAUB2511, XAVB5004, XAVB1004, XWNB5602, XWNB5201, et XWNB1601. Pour consulter la liste complète des périphériques certifiés HomePlug... -
Page 12: Informations Sur La Sécurité
Informations sur la sécurité • Pour les homologations nationales (schémas non homologués par des organismes de certification), les normes nationales relatives aux branchements, aux prises de courant et aux blocs directement enfichables (par exemple, aux Etats-Unis) doivent être consultées au cours du test et de l'homologation des produits en fonction des normes nationales. - Page 13 • Seuls les cordons d'alimentation peuvent être branchés dans la prise filtrée. Aucun autre équipement doté d'une fiche directe n'est autorisé. Le cordon d'alimentation doit mesurer 1 m de long maximum et la section transversale 0,75 mm² minimum. • Ne branchez pas de périphériques dépassant la capacité nominale dans la prise filtrée du XAV5401.
-
Page 16: Marques Commerciales
Assistance Nous vous remercions pour l'achat de ce produit NETGEAR. Après l'installation de votre appareil, notez le numéro de série inscrit sur l'étiquette de votre produit. Il vous sera nécessaire pour enregistrer votre produit à l'adresse https://my.netgear.com. Vous devez enregistrer votre produit avant de pouvoir utiliser l'assistance téléphonique de NETGEAR.
