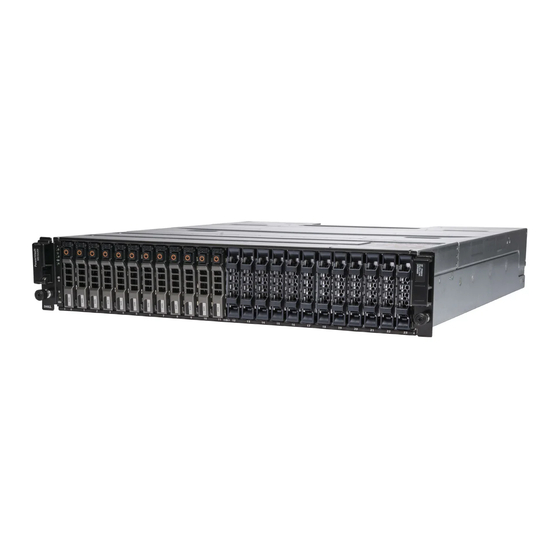

Dell PowerVault MD3200i Guide De Déploiement
Masquer les pouces
Voir aussi pour PowerVault MD3200i:
- Guide de mise en route (222 pages) ,
- Guide d'installation et de dépannage (37 pages) ,
- Guide d'installation (31 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour Dell PowerVault MD3200i
Sommaire des Matières pour Dell PowerVault MD3200i
- Page 1 Matrices de stockage Dell PowerVault MD3200i et MD3220i Guide de déploiement...
- Page 2 D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités revendiquant la propriété de ces marques ou de ces noms de produits. Dell Inc. rejette tout intérêt exclusif dans les marques et les noms commerciaux autres que les siens.
- Page 3 Table des matières Introduction ......Configuration système requise ....Spécifications de Management Station .
- Page 4 ....Désinstallation du logiciel de stockage Dell PowerVault MD de Windows ... .
- Page 5 Désinstallation du logiciel de stockage PowerVault MD de Linux ....A Annexe—Configuration manuelle d'iSCSI ......Étape 1 : Découverte de la matrice de stockage (gestion hors bande uniquement) .
- Page 6 Étape 6 : Configuration de l'authentification CHAP sur le serveur hôte (en option) ....Étape 7 : Connexion à la matrice de stockage cible à partir du serveur hôte .
- Page 7 Pour plus d'informations, voir le document Dell PowerVault Support Matrix (Matrice de support) qui est disponible sur le site support.dell.com/manuals. Spécifications de Management Station Les stations de gestion utilisent MDSM pour configurer et gérer les matrices...
- Page 8 REMARQUE : les invités hyperviseurs pris en charge comprennent Microsoft Hyper-V, Citrix XenServer et VMware. Pour en savoir plus sur les versions prises en charge, voir la Matrice de support à l'adresse support.dell.com. • Droits d'accès de niveau administrateur ou équivalent Présentation des matrices de stockage...
- Page 9 Vous pouvez définir un niveau de RAID spécifique pour chaque groupe de disques et disque virtuel de votre matrice de stockage. Pour en savoir plus sur l'utilisation de RAID et la gestion des données dans votre solution de stockage, voir le Manuel du propriétaire à l'adresse support.dell.com/manuals. Introduction...
- Page 10 Introduction...
- Page 11 Reportez-vous au Manuel du propriétaire sur le site support.dell.com. Planification de la configuration du stockage Différents facteurs doivent être pris en compte avant l'installation de la matrice de stockage : •...
- Page 12 à des boîtiers d'extension facultatifs PowerVault de série MD1200 pour une capacité de stockage supplémentaire. Chaque matrice de stockage de la série PowerVault MD3200i peut être étendue à un maximum de 120 (ou 192, si elle est activée avec l'activation de fonctions premium) disques physiques par l'intermédiaire d'un maximum de...
- Page 13 La redondance est établie en installant des chemins de données séparés entre l'hôte et la matrice de stockage, chaque chemin menant à un des deux modules de contrôleur RAID installés dans la matrice de stockage. Avec ce type de configuration, les données restent accessibles au système hôte même si l'un des chemins devient indisponible, car les deux modules de contrôleur RAID ont accès à...
- Page 14 La Figure 2-1 illustre une configuration de câblage non redondante vers les modules de contrôleur RAID à l'aide d'une configuration à un seul chemin de données. Figure 2-1. Quatre hôtes connectés à un seul contrôleur Serveur 1 Serveur 2 Serveur 3 Serveur 4 Matrice de stockage Réseau d'entreprise,...
- Page 15 La Figure 2-2 illustre deux hôtes connectés à une seule matrice de contrôleur. Figure 2-2. Deux hôtes connectés à un seul contrôleur Serveur 1 Serveur 2 Matrice de stockage Réseau d'entreprise, public ou privé Installation du matériel...
- Page 16 La Figure 2-3 illustre huit hôtes autonomes pris en charge dans une configuration de matrice de contrôleur à deux contrôleurs avec un seul chemin de données. Figure 2-3. Huit hôtes dans une configuration à deux contrôleurs Jusqu'à 8 hôtes Serveur 1 Serveur 2 Serveur 3 Serveur 4...
- Page 17 Configuration incluant deux chemins de données Dans la Figure 2-4, jusqu'à quatre serveurs sont directement reliés aux modules de contrôleur RAID. Si le serveur d'hôte dispose d'une seconde connexion Ethernet vers la matrice, il peut être connecté aux ports iSCSI situés sur le second contrôleur de la matrice.
- Page 18 Figure 2-4. Quatre hôtes connectés à deux contrôleurs Serveur 1 Serveur 2 Serveur 3 Serveur 4 Matrice de stockage Réseau d'entreprise, public ou privé Installation du matériel...
- Page 19 Figure 2-5. Quatre hôtes reliés dans une configuration à deux contrôleurs Serveur à quatre nœuds de clusters Matrice de stockage Réseau d'entreprise, public ou privé Installation du matériel...
- Page 20 Configurations reliées au réseau Vous pouvez également câbler les serveurs d'hôtes aux ports iSCSI du module de contrôleur RAID à l'aide de commutateurs Ethernet standard de 1 Go. Une configuration iSCSI qui utilise des commutateurs Ethernet est souvent appelée SCSI sur IP . Avec une SCSI sur IP , la matrice de stockage PowerVault de série MD3200i peut prendre en charge jusqu'à...
- Page 21 Figure 2-6. 64 serveurs reliés à un seul contrôleur Jusqu'à 64 hôtes Commutateur Matrice de stockage Réseau d'entreprise, public ou privé Installation du matériel...
- Page 22 Figure 2-7. 64 serveurs reliés à deux contrôleurs Jusqu'à 64 hôtes Commutateur Matrice de stockage Réseau d'entreprise, public ou privé Installation du matériel...
- Page 23 Utilisez cette procédure si votre boîtier d'extension est directement relié à un adaptateur Dell PERC H800 et configuré sur celui-ci. Les données des disques virtuels créés sur un adaptateur PERC H800 ne peuvent pas être directement migrées sur une matrice de stockage PowerVault de série MD3200i ou sur un boîtier d'extension PowerVault de série MD1200 relié...
- Page 24 À l'aide de MDSM, mettez à jour le micrologiciel du module de contrôleur RAID de la matrice de stockage et la mémoire NVSRAM aux dernières versions disponibles sur support.dell.com. Cliquez sur Outils→ Mettre à niveau le micrologiciel du module de contrôleur RAID dans la fenêtre Enterprise Management (EMW).
- Page 25 À l'aide de MDSM, mettez à jour le micrologiciel du module de contrôleur RAID et la mémoire NVSRAM aux dernières versions disponibles à l'adresse support.dell.com. À partir de la fenêtre Enterprise Management (EMW). Cliquez sur Outils→ Mettre à niveau le micrologiciel du module de contrôleur RAID.
- Page 26 3 Reliez les boîtiers d'extension à la matrice de stockage. 4 Allumez les unités reliées : Allumez les boîtiers d'extension. Attendez que leur voyant d'état s'allume en bleu. Allumez la matrice de stockage et attendez que le voyant d'état indique que l'unité est prête : •...
- Page 27 Pour en savoir plus sur les logiciels et matériels pris en charge par les systèmes Dell PowerVault, voir la Matrice de support à l'adresse support.dell.com/manuals.
- Page 28 REMARQUE : si le protocole de configuration dynamique d'hôte (DHCP) n'est pas utilisé, la configuration initiale de la station de gestion doit être effectuée sur le même sous-réseau physique que la matrice de stockage. En outre, pendant la configuration initiale, au moins une carte réseau doit être configurée sur le même sous-réseau IP que le port de gestion par défaut de la matrice de stockage (192.168.128.101 ou 192.168.128.102).
- Page 29 S'il ne se lance pas automatiquement, lancez-le manuellement. • Dans un système d'exploitation Windows, cliquez sur Démarrer→ Dell→ Modular Disk Configuration Utility (Utilitaire de configuration de disques modulaires). • Dans un système d'exploitation Linux, double-cliquez sur l'icône Modular Disk Configuration Utility sur le bureau.
- Page 30 Ces pilotes et micrologiciels sont également disponibles à l'adresse support.dell.com. Consultez également la Matrice de support à l'adresse support.dell.com/manuals pour connaître les paramètres et/ou logiciels supplémentaires requis pour votre matrice de stockage particulière.
- Page 31 Pour lancer l'installation silencieuse sur un système Linux : REMARQUE : sur les systèmes d'exploitation Red Hat Enterprise Linux 6, exécutez le script suivant à partir du répertoire racine pour installer les progiciels requis préalablement : # md_prereq_install.sh 1 Copiez le fichier custom_silent.properties dans le dossier /windows du support ou de l'image d'installation vers un emplacement d'écriture sur le serveur hôte.
- Page 32 Installation du logiciel MD Storage...
- Page 33 Tâches à effectuer après l'installation Avant d'utiliser la matrice de stockage pour la première fois, vous devez exécuter certaines tâches de configuration initiale dans l'ordre indiqué ci- dessous. Ces tâches s'effectuent à l'aide du logiciel MDSM (Modular Disk Storage Manager). REMARQUE : si DHCP n'est pas utilisé, la configuration initiale de la station de gestion doit être effectuée sur le même sous-réseau physique que la matrice de...
- Page 34 Tableau 4-1. Terminologie standard utilisée pour la configuration iSCSI Terme Définition Hôte ou serveur hôte Serveur relié à la matrice de stockage via des ports iSCSI. Port de serveur hôte Port iSCSI du serveur hôte utilisé pour la liaison avec la matrice de stockage. initiateur iSCSI Logiciel iSCSI spécifique installé...
- Page 35 Paramètres IPv4 serveur hôte Clé secrète CHAP mutuelle 192.168.128.101 (port du réseau de gestion) 192.168.133.101 (entrée 3 par défaut) 192.168.132.101 (entrée 2 par défaut) 192.168.131.101 (entrée 1 par défaut) 192.168.130.101 (entrée 0 par défaut) Clé secrète CHAP cible PowerVault MD32xxi 192.168.130.102 (entrée 0 par défaut) 192.168.131.102 (entrée 1 par défaut) 192.168.132.102 (entrée 2 par défaut)
- Page 36 Paramètres IPv6 serveur hôte Clé secrète CHAP mutuelle Clé secrète PowerVault MD32xxi CHAP cible Au besoin, utilisez une feuille supplémentaire (si vous disposez de plusieurs serveurs hôtes, par exemple). Port hôte iSCSI 1 Port hôte iSCSI 2 ___ . ___ . ___ . ___ ___ .
- Page 37 Contrôleur iSCSI 0, port Entrée 03 FE80 : 0000 : 0000 : 0000 : ____ : ____ : ____ : ____ Adresse IP ____ : ____ : ____ : ____ : ____ : ____ : ____ : ____ Adresse IP routable 1 ____ : ____ : ____ : ____ : ____ : ____ : ____ : ____ Adresse IP routable 2 ____ : ____ : ____ : ____ : ____ : ____ : ____ : ____...
- Page 38 Configuration iSCSI sur la matrice de stockage Les sections suivantes contiennent des instructions détaillées concernant la configuration d'iSCSI sur la matrice de stockage. Cependant, avant de commencer, il est important de bien comprendre dans quelle partie de l'environnement serveur hôte/matrice de stockage chacune de ces étapes doit être exécutée.
- Page 39 Configuration automatique à l'aide de l'utilitaire MDCU REMARQUE : si MDCU n'est pas installé, vous pouvez l'installer à partir du support de ressources PowerVault MD. MDCU offre une approche consolidée de la configuration du réseau iSCSI de serveurs hôte réseau et de matrices de stockage iSCSI à l'aide d'une interface contrôlée par un Assistant.
- Page 40 En règle générale, cette tâche de configuration comprend les étapes suivantes : 1 Détectez des matrices de stockage pour configuration. 2 Sélectionnez une matrice de stockage à configurer. 3 Définissez un nom et un mot de passe de matrice de stockage. 4 Configurez les protocoles et adresses IP des ports de gestion.
- Page 41 à configurer. Pour Windows, cliquez sur Démarrer→ Tous les programmes→ Dell→ Logiciel MD Storage→ Modular Disk Configuration Utility. Pour Linux, cliquez sur l'icône MDCU sur le bureau ou naviguez jusqu'au répertoire /opt/dell/mdstoragesoftwaare/mdconfigurationutility dans une...
- Page 42 2 Cliquez sur Suivant pour continuer. 3 Sélectionnez la tâche de configuration Configurer la matrice de stockage sur disques modulaires puis cliquez sur Suivant pour continuer. 4 Sélectionnez la méthode que l'utilitaire doit utiliser pour détecter les matrices de stockage pour la configuration, puis cliquez sur Suivant. •...
- Page 43 7 Sélectionnez le protocole IP (IPv4/IPv6) que le port de gestion doit utiliser. Pour chaque protocole, sélectionnez également si la configuration des adresses IP des ports de gestion doit s'effectuer manuellement ou automatiquement. Reportez-vous à l'aide en ligne pour plus d'informations. Cliquez sur Suivant pour continuer, une fois les protocoles et la méthode de configuration sélectionnés.
- Page 44 11 Dans l'écran Configurer des matrices supplémentaires, indiquez si vous voulez configurer une autre matrice. Cliquez sur Suivant pour continuer. 12 Si vous avez sélectionné Oui à l'étape ci-dessus, recommencez à partir de l'étape 4. 13 Si vous avez sélectionné Non à l'étape 12, dans l'écran Configurer la connectivité...
- Page 45 Configurer la connectivité de l'hôte à l'aide de MDCU Pour configurer la connectivité de l'hôte d'une matrice de stockage iSCSI à l'aide de PowerVault MDCU, procédez comme suit : 1 Lancez l'utilitaire (s'il ne s'est pas lancé automatiquement) à partir du serveur qui a besoin d'être configuré...
- Page 46 7 Dans l'écran Connexion à la matrice de stockag, dans la colonne correspondant au numéro du contrôleur, sélectionnez le port hôte iSCSI de la matrice de stockage qui doit être configurée et son/ses adresse(s) IP . Dans la colonne Adresse de l'hôte, dans la liste de menu déroulant, sélectionnez l'adresse IP d'hôte qui se connectera au port hôte iSCSI de la matrice de stockage.
- Page 47 Chaque liste ne contient que les adresses IP d'hôtes qui peuvent communiquer avec le port iSCSI associé. Si aucune des adresses IP d'hôte ne peut communiquer avec un port iSCSI, l'option Non disponible est la seule affichée pour ce port iSCSI. Si aucune des adresses IP d'hôte ne peut communiquer avec un port iSCSI de l'un ou l'autre des ports iSCSI de n'importe lequel des contrôleurs de la matrice de stockage, l'option de configuration de l'hôte est annulée pour cette matrice de stockage.
- Page 48 à l'aide de MDSM et ceux-ci peuvent être utilisés par les serveurs hôtes. Pour en savoir plus sur la planification du stockage et l'utilisation de MDSM, voir le Manuel du propriétaire sur support.dell.com/manuals. Tâches à effectuer après l'installation...
- Page 49 Consignes de configuration du réseau pour iSCSI Cette section contient des consignes générales concernant la configuration de l'environnement réseau et des adresses IP à utiliser avec les ports iSCSI sur le serveur hôte et la matrice de stockage. Selon le réseau utilisé, vous devrez peut-être adapter ces consignes, par exemple en ajoutant des étapes ou en modifiant certaines instructions.
- Page 50 Si vous utilisez l'adressage IP statique : 1 Dans le Panneau de configuration, sélectionnez Connexions réseau ou Centre réseau et partage puis cliquez sur Gérer les connexions réseau. 2 Effectuez un clic droit sur la connexion réseau à configurer, puis sélectionnez Propriétés.
- Page 51 6 Pour activer le fichier Lmhosts pour qu'il résolve les noms NetBIOS, sélectionnez Activer la recherche LMHOSTS. 7 Pour accéder au fichier à importer dans le fichier Lmhosts, sélectionnez Importer LMHOSTS, puis le fichier dans la boîte de dialogue Ouvrir. 8 Activez ou désactivez NetBIOS sur TCP/IP.
- Page 52 Si vous utilisez une adresse IP statique (utilisateurs racine uniquement) : 1 Modifiez le fichier /etc/sysconfig/network comme ceci : NETWORKING=yes (oui) HOSTNAME= monordinateur.masociété.com GATEWAY=255.255.255.0 2 Modifiez le fichier de configuration pour la connexion que vous souhaitez configurer, en utilisant /etc/sysconfig/network-scripts/ifcfg-ethX (pour Red Hat Enterprise Linux) ou /etc/sysconfig/network/ifcfg-eth-id-XX:XX:XX:XX:XX (pour SUSE Enterprise Linux).
- Page 53 Microsoft Windows autres que Microsoft Windows Server 2008 : 1 Dans le Panneau de configuration, double-cliquez sur Ajout/Suppression de programmes. 2 Sélectionnez le logiciel Dell MD32 xxi dans la liste des programmes. 3 Cliquez sur Changer/Supprimer. La fenêtre Désinstallation terminée s'affiche.
- Page 54 /opt/dell/mdstoragemanager/Uninstall dell_Mdstoragemanager. Si vous avez utilisé un autre répertoire d'installation, accédez à ce dernier avant de lancer la désinstallation. 2 À partir du répertoire d'installation, ouvrez le répertoire Uninstall Dell MD Storage Software. 3 Exécutez le fichier Uninstall Dell MD Storage.
- Page 55 Annexe—Configuration manuelle d'iSCSI Les sections suivantes contiennent des instructions détaillées concernant la configuration d'iSCSI sur la matrice de stockage. Cependant, avant de commencer, il est important de bien comprendre dans quelle partie de l'environnement serveur hôte/matrice de stockage chacune de ces étapes doit être exécutée.
- Page 56 Étape 1 : Découverte de la matrice de stockage (gestion hors bande uniquement) Paramètres par défaut des ports de gestion Par défaut, les ports de gestion de la matrice de stockage sont définis sur le protocole DHCP (Dynamic Host Configuration). Si les contrôleurs de la matrice de stockage ne parviennent pas à...
- Page 57 Découverte automatique de la matrice de stockage 1 Lancez MDSM (MD Storage Manager - Gestionnaire de stockage MD). Si la matrice est la première que vous configurez, la fenêtre Ajouter une nouvelle matrice de stockage s'affiche. 2 Sélectionnez Automatique, puis cliquez sur OK. le processus de découverte peut prendre plusieurs minutes.
- Page 58 Récapitulatif pour vérifier que les boîtiers installés dans la matrice de stockage sont bien en état Optimal. Pour en savoir plus sur les icônes d'état, voir le Guide d'utilisation à l'adresse support.dell.com/manuals. Tableau A-2. Boîte de dialogue des tâches de configuration initiale Tâche...
- Page 59 Contrôleur 1, Port 0: IP: 192.168.130.102 Masque de sous-réseau: 255.255.255.0 Port: 3260 Contrôleur 1, Port 1: IP: 192.168.131.102 Masque de sous-réseau: 255.255.255.0 Port: 3260 Contrôleur 1, Port 2: IP: 192.168.132.102 Masque de sous-réseau: 255.255.255.0 Port: 3260 Contrôleur 1, Port 3: IP: 192.168.133.102 Masque de sous-réseau: 255.255.255.0 Port: 3260 REMARQUE : aucune passerelle par défaut n'est définie.
- Page 60 REMARQUE : le port d'écoute TCP correspondant au serveur iSNS est le numéro de port utilisé par le contrôleur de la matrice de stockage pour se connecter à un serveur iSNS. Cette configuration permet au serveur iSNS d'enregistrer la cible iSCSI et les portails de la matrice de stockage pour que les initiateurs du serveur hôte puissent les identifier.
- Page 61 • IP source : l'adresse IP source de l'hôte avec lequel vous souhaitez vous connecter. • Résumé des données et Résumé d'en-tête : vous pouvez facultativement indiquer qu'un résumé des données ou de l'en-tête doit être compilé lors de la transmission pour aider au dépannage. •...
- Page 62 Pour utiliser le fichier modèle inclus sur le support : 1 Enregistrez le fichier /etc/iscsi/iscsid.conf par défaut en le renommant par un nom de votre choix. 2 Copiez le fichier modèle approprié depuis le répertoire /linux/etc du support vers /etc/iscsi/iscsid.conf. 3 Renommez le fichier modèle iscsid.conf.
- Page 63 Étape 4 : Définition des paramètres d'accès des systèmes hôtes Cette étape permet d'indiquer les serveurs hôtes qui accèdent aux disques virtuels de la matrice de stockage. Elle doit être effectuée dans les situations suivantes : • Avant d'adresser des disques virtuels à des serveurs hôtes •...
- Page 64 Authentification CHAP unidirectionnelle Lors de l'authentification CHAP unidirectionnelle (cible), la matrice de stockage utilise une clé secrète CHAP pour authentifier toutes les demandes d'accès émises par les initiateurs iSCSI du serveur hôte. Pour configurer ce type d'authentification, vous devez saisir une clé secrète CHAP sur la matrice de stockage, puis configurer chaque initiateur iSCSI du serveur hôte pour qu'il envoie cette clé...
- Page 65 Définition des types d'authentification CHAP Pour un récapitulatif des différences entre les authentifications CHAP unidirectionnelle et mutuelle, voir le Tableau A-3. Tableau A-3. Définition des types d'authentification CHAP Type d'authentification CHAP Description CHAP cible Définit des comptes que les initiateurs iSCSI utilisent pour se connecter à...
- Page 66 Configuration de l'authentification CHAP cible sur la matrice de stockage 1 Dans MDSM, cliquez sur l'onglet iSCSI, puis sur Modifier l'authentification de la cible. Sélectionnez l'un des paramètres CHAP décrits dans le Tableau A-4. Tableau A-4. Paramètres CHAP Option Description Aucune Ce choix est sélectionné...
- Page 67 Configuration de l'authentification CHAP mutuelle sur la matrice de stockage Une clé secrète d'initiateur unique doit correspondre à chaque serveur hôte qui se connecte à la matrice de stockage. En outre, cette clé doit être différente de la Clé secrète CHAP de la cible. Modifiez les paramètres d'authentification d'initiateur dans la fenêtre Change Target Authentication (Modifier l'authentification cible).
- Page 68 Si vous utilisez la version GUI de Windows Server 2008 : 1 Cliquez sur Démarrer→ Programmes→ Initiateur iSCSI de Microsoft ou sur Démarrer→ Tous les programmes→ Outils d'administration→ Initiateur iSCSI. 2 Si vous n'utilisez pas l'authentification CHAP mutuelle, passez à l'étape 4. 3 Si vous utilisez l'authentification CHAP mutuelle, cliquez sur l'onglet Général et sélectionnez Clé...
- Page 69 8 Cliquez sur OK. Si vous souhaitez autoriser le basculement de la session de découverte, recommencez l'étape 5 et l'étape 6 (de cette procédure) pour tous les ports iSCSI de la matrice de stockage. Sinon, la configuration d'un seul port par serveur suffit. REMARQUE : si la connexion échoue, vérifiez que toutes les adresses IP ont été...
- Page 70 Si vous utilisez Red Hat Enterprise Linux 5, Red Hat Enterprise Linux 6, SUSE Linux Enterprise Server 10 ou SUSE Linux Enterprise Server 11 : 1 Pour activer CHAP (en option), vous devez activer la ligne suivante du fichier /etc/iscsi/iscsid.conf : node.session.auth.authmethod = CHAP 2 Pour définir un nom d'utilisateur et un mot de passe pour l'authentification CHAP afin de permettre à...
- Page 71 7 La configuration finale dans le fichier /etc/iscsi/iscsid.conf ressemble à ceci : node.session.auth.authmethod = CHAP node.session.auth.username = iqn.2005- 03.com.redhat01.78b1b8cad821 node.session.auth.password = mot_de_passe_1 node.session.auth.username_in= iqn.1984- 05.com.dell:powervault.123456 node.session.auth.password_in = test1234567890 discovery.sendtargets.auth.authmethod = CHAP discovery.sendtargets.auth.username = iqn.2005- 03.com.redhat01.78b1b8cad821 discovery.sendtargets.auth.password = mot_de_passe_1 discovery.sendtargets.auth.username = iqn.1984- 05.com.dell:powervault.123456...
- Page 72 5 Cliquez sur Suivant. 6 Sélectionnez une cible non connectée et cliquez sur Se connecter. 7 Sélectionnez une des options : • Si vous n'utilisez pas l'authentification CHAP, sélectionnez Pas d'authentification : Passez à l'étape 8. • Si vous utilisez l'authentification CHAP pour la connexion, entrez le nom d'utilisateur CHAP et le mot de passe.
- Page 73 6 Cliquez sur Avancé et définissez les valeurs suivantes dans l'onglet Général : • Adaptateur local : doit être défini sur l'Microsoft iSCSI Initiator. • IP source : l'adresse IP source de l'hôte à partir duquel vous souhaitez vous connecter. •...
- Page 74 REMARQUE : le système MD32xx PowerVault ne prend en charge que les stratégies d'équilibrage de charge de type « round-robin » (Tourniquet). Si vous utilisez la version minimale (Core) de Windows Server 2008 : 1 Définissez les services d'initiateur iSCSI pour qu'ils démarrent automatiquement (si ce n'est déjà...
- Page 75 Par exemple, votre commande d'ouverture de session peut ressembler à celle-ci : iscsicli PersistentLoginTarget iqn.1984- 05.com.dell:powervault.6001372000ffe3332xx0000046 72edf2 3260 T 192.168.130.101 * * * 0x2 * * * * * Pour afficher les sessions actives sur la cible, utilisez la commande suivante : iscsicli SessionList Pour que la fonction de basculement soit prise en charge pour les contrôleurs...
- Page 76 IP que les ports hôtes iSCSI du système PowerVault MD32xxi. 1 Établissez une session iSCSI avec la matrice de stockage RAID PowerVault MD3200i. 2 Redémarrez le service SMagent. 3 Lancez MDSM.
- Page 77 5 Sélectionnez Gestion intrabande et entrez le ou les noms de serveur hôte ou les adresses IP du serveur hôte exécutant le logiciel PowerVault MDSM. 6 Cliquez sur Ajouter. La gestion intrabande est maintenant correctement configurée. Annexe—Configuration manuelle d'iSCSI...
- Page 78 Annexe—Configuration manuelle d'iSCSI...
- Page 79 Annexe—Utilisation d'iSNS Le serveur iSNS (Internet Storage Naming Service) est pris en charge uniquement dans les environnements Windows iSCSI. Il vous évite d'avoir à configurer manuellement chaque matrice de stockage avec une liste spécifique d'initiateurs et d'adresses IP cibles. En effet, iSNS détecte, gère et configure automatiquement tous les périphériques iSCSI faisant partie de l'environnement.
- Page 80 Annexe—Utilisation d'iSNS...
- Page 81 Annexe—Équilibrage de la charge Stratégie d'équilibrage de charge Les pilotes multivoies sélectionnent le chemin d'entrée/sortie vers et depuis un disque virtuel par l'intermédiaire d'un module de contrôleur RAID spécifique. Lorsque le pilote multivoies reçoit une nouvelle entrée/sortie à traiter, il recherche un chemin vers le module de contrôleur RAID propriétaire du disque virtuel.
- Page 82 Moindre profondeur de file d'attente avec sous-ensemble Cette règle est également appelée Moindres entrées/sorties ou Moindres demandes. Cette règle achemine la demande d'entrées/sorties suivante vers le chemin de données qui comporte la plus petite file d'attente de demandes d'entrées/sorties. Pour cette règle, une demande d'entrées/sorties est simplement une commande de plus dans la liste d'attente.
- Page 83 Le pilote MPP (multivoies) fourni par Dell avec la matrice de stockage de série MD3200i peut être utilisé pour configurer ce dernier afin que tous les ports soient utilisés pour un accès simultané...
- Page 84 Figure C-1. Configuration de l'initiateur Adresses IP Host (Hôte) If1 : IP_Addr_If1 serveur hôte If2 : IP_Addr_If2 MD32xxi Contrôleur 0 P0 : IP_Adr_C0_P0 P1 : IP_Adr_C0_P1 P2: IP_Adr_C0_P2 P3: IP_Adr_C0_P3 MD32xxi Contrôleur 1 Réseau IP 2 Réseau IP 1 P0 : IP_Adr_C1_P0 P1 : IP_Adr_C1_P1 P2: IP_Adr_C1_P2 P3: IP_Adr_C1_P3...
- Page 85 Deux sessions avec une connexion TCP sont configurées entre le système hôte et chaque contrôleur (une session par port), pour un total de quatre sessions. Le pilote MPP équilibre les charges d'E/S entre les sessions et les ports situés sur le même contrôleur. Dans une configuration en duplex, avec des disques virtuels sur chaque contrôleur, la création de sessions à...
- Page 86 Annexe—Équilibrage de la charge...
- Page 87 Annexe—Arrêt et démarrage des services iSCSI sous Linux Si vous êtes amené à arrêter les services iSCSI manuellement sous Linux, vous devez effectuer certaines opérations permettant d'assurer la continuité du traitement en parallèle entre la matrice de stockage et le serveur hôte. 1 Arrêtez toutes les E/S.
- Page 88 Annexe—Arrêt et démarrage des services iSCSI sous Linux...
