Weishaupt WL5/1-B Notice De Montage Et De Mise En Service

Weishaupt WL5/1-B Notice De Montage Et De Mise En Service

Publicité

Liens rapides

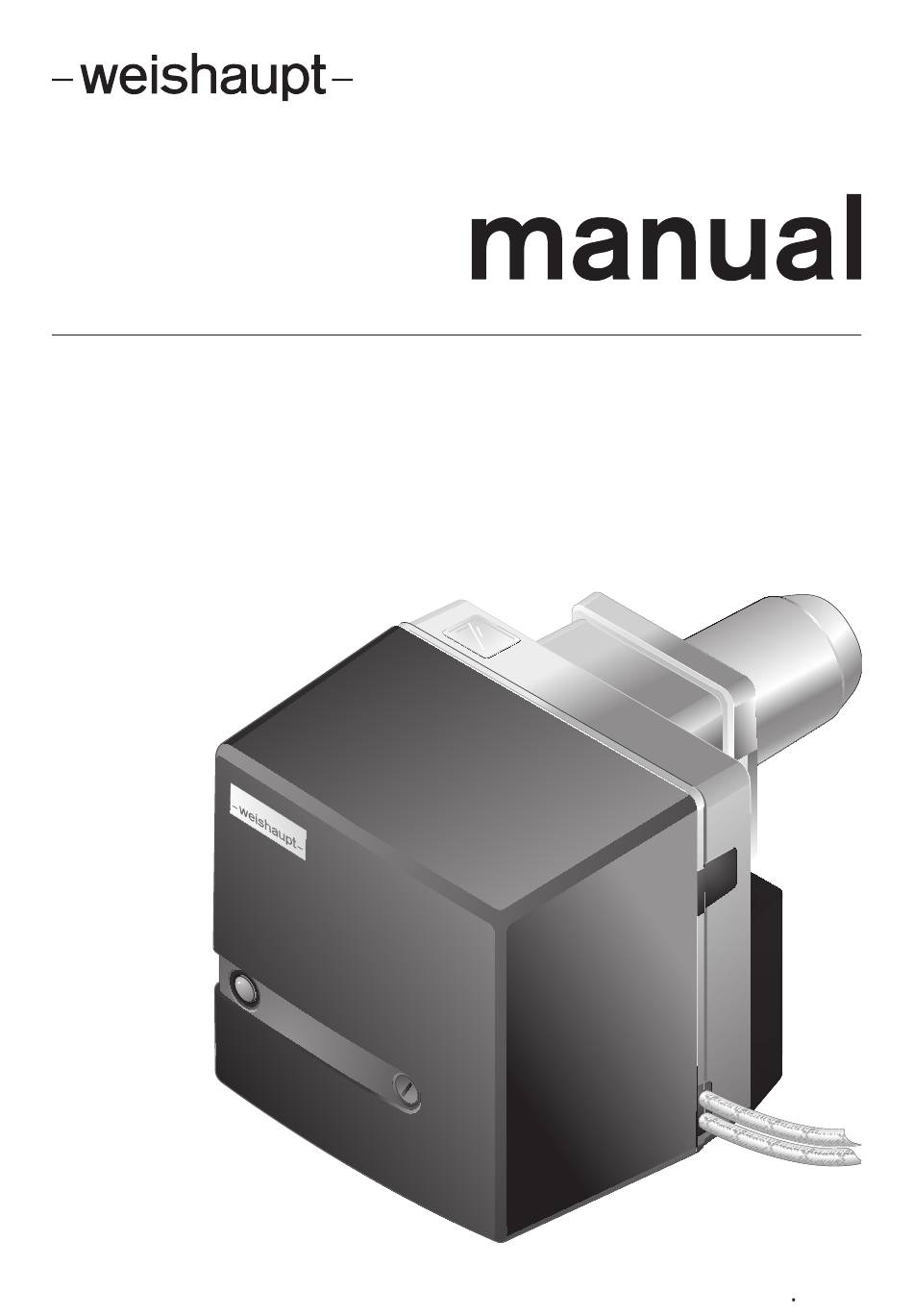

Notice de montage et de mise en service

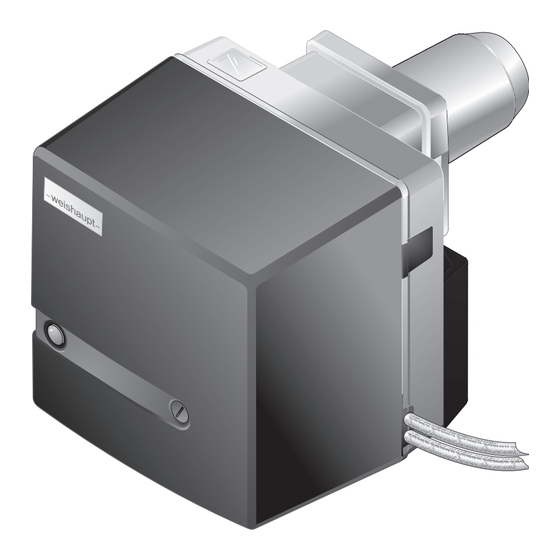

Brûleur fioul WL5/1-B
83272005 1/2023-03

Publicité

loading

Sommaire des Matières pour Weishaupt WL5/1-B

  • Page 1 Notice de montage et de mise en service Brûleur fioul WL5/1-B 83272005 1/2023-03...
  • Page 2 Notice de montage et de mise en service Brûleur fioul WL5/1-B Conseils d'utilisation ......................  4 1.1   Personnes concernées .................... 4 1.2   Symboles repris dans la notice .................  4 1.3   Garantie et responsabilité .................. 5 Sécurité .......................... 6 2.1   Utilisation conforme aux domaines d'emploi ............ 6 2.2  ...
  • Page 3 Notice de montage et de mise en service Brûleur fioul WL5/1-B Mise en service ...................... 26 7.1   Conditions d'installation  ................... 26 7.1.1   Raccordement des appareils de mesure ............ 27 7.1.2   Valeurs de réglage  .....................  28 7.2   Réglage du brûleur  .................... 30 7.3  ...
  • Page 4 Notice de montage et de mise en service Brûleur fioul WL5/1-B 1 Conseils d'utilisation 1 Conseils d'utilisation Cette notice fait partie intégrante de l'équipement et doit toujours être conservée Traduction de la sur l'installation. notice originale Avant de procéder à quelques travaux que ce soit, il importe de lire la notice.
  • Page 5 été effectuées dans les règles, utilisation de pièces qui ne sont pas des pièces d'origine Weishaupt, mauvaise manipulation, modifications effectuées sur l'équipement par l'utilisateur, montage d'éléments complémentaires qui n'ont pas été...
  • Page 6 Notice de montage et de mise en service Brûleur fioul WL5/1-B 2 Sécurité 2 Sécurité 2.1 Utilisation conforme aux domaines d'emploi Le brûleur est adapté pour le fonctionnement sur des générateurs de chaleur selon EN 303 et EN 267. Si le brûleur n'est pas exploité conformément aux normes EN 303 et EN 267, il convient d'établir un protocole de la combustion et de la surveillance de flamme à...
  • Page 7 Il est interdit de procéder au montage d'éléments complémentaires qui n'ont pas été testés avec l'équipement. Il est interdit d'entraver la bonne formation de la flamme. Utiliser uniquement des pièces détachées Weishaupt. 2.5 Niveau sonore Le niveau sonore d'un système de combustion est déterminé par le comportement acoustique de l'ensemble des composants de l'installation.
  • Page 8 Notice de montage et de mise en service Brûleur fioul WL5/1-B 3 Description produit 3 Description produit 3.1 Typologie WL5/1-B Type Type : brûleur compact Combustible : fioul domestique Taille Plage de puissance Index 3.2 Type et numéro de série Le type et le numéro de série se trouvant sur la plaque signalétique constituent une...
  • Page 9 Notice de montage et de mise en service Brûleur fioul WL5/1-B 3 Description produit 3.3 Fonctionnement 3.3.1 Amenée d'air Volet d'air Le volet d'air régule le débit d'air nécessaire à la combustion. La position du volet d'air est réglée à l'aide d'une vis de réglage sur le volet ou sur le servomoteur (option).
  • Page 10 Notice de montage et de mise en service Brûleur fioul WL5/1-B 3 Description produit 3.3.2 Alimentation fioul Pompe fioul La pompe aspire le fioul par l'intermédiaire de la conduite d'alimentation et le restitue sous pression vers le gicleur. Une vanne de réglage maintient une pression fioul constante.
  • Page 11 Notice de montage et de mise en service Brûleur fioul WL5/1-B 3 Description produit 3.3.3 Composants électriques Manager de combustion Le manager de combustion W-FM est l'organe de commande du brûleur. Il commande le déroulement du cycle et surveille la flamme.
  • Page 12 Notice de montage et de mise en service Brûleur fioul WL5/1-B 3 Description produit 3.3.4 Déroulement du programme Préventilation sans servomoteur Lors d'une demande de chaleur, le moteur du brûleur démarre après le temps d'initialisation (T Le foyer est préventilé. Préventilation avec servomoteur (option) Lors d'une demande de chaleur, le servomoteur se positionne après le temps...
  • Page 13 Notice de montage et de mise en service Brûleur fioul WL5/1-B 3 Description produit W-FM 05 T1 T2 Cellule de flamme Temps d'initialisation : 1 s Thermostat ou pressostat de réglage Temps de post-ventilation : 1,2 s Pressostat ou thermostat de sécurité Temps de post-allumage : 6,5 s Vanne de citerne (option) Temps de sécurité...
  • Page 14 Notice de montage et de mise en service Brûleur fioul WL5/1-B 3 Description produit 3.4 Caractéristiques techniques 3.4.1 Données de certification DIN CERTCO 5G936 Normes fondamentales EN 267:2020 Pour toutes les autres normes, se référer à la déclaration de conformité UE.
  • Page 15 Evacuation des gaz de combustion Combustible Air comburant (température et humidité) Température du fluide Excès d'air Dimensions foyer, voir portail partenaires Weishaupt / Documents et applications / Applications en ligne / Calcul NO pour brûleurs. Niveau sonore Valeurs d'émission à 2 chiffres Niveau de puissance acoustique L (re 1 pW)
  • Page 16 Notice de montage et de mise en service Brûleur fioul WL5/1-B 3 Description produit 3.4.6 Puissance Puissance brûleur Puissance brûleur 21,5 … 40 kW 1,8 … 3,4 kg/h Les débits de fioul sont calculés pour un PCI de 11,9 kWh/kg en fioul domestique. Plage de fonctionnement Plage de fonctionnement selon EN 267.
  • Page 17 Notice de montage et de mise en service Brûleur fioul WL5/1-B 3 Description produit 3.4.7 Dimensions Brûleur –weishaupt– 31 mm 286 mm 308 mm 135 mm 30 mm 3.4.8 Poids env. 11 kg 17-80 83272005 1/2023-03 Ch...
  • Page 18 Notice de montage et de mise en service Brûleur fioul WL5/1-B 4 Montage 4 Montage 4.1 Conditions de mise en oeuvre Brûleur type et plage de fonctionnement Le brûleur et le générateur de chaleur doivent être adaptés l'un par rapport à l'autre.
  • Page 19 Notice de montage et de mise en service Brûleur fioul WL5/1-B 4 Montage 4.2 Choix du gicleur Déterminer la taille du gicleur Choix de gicleurs Fabricant Taille Caractéristique Fluidics 0,40 … 0,85 gph 60°SF, HF Steinen 0,40 … 0,55 gph 60°ST, HT Steinen 0,60 … 0,85 gph 60°S, H Réglage de pompe...
  • Page 20 Notice de montage et de mise en service Brûleur fioul WL5/1-B 4 Montage 4.3 Montage du brûleur Retirer la bride brûleur 1 de la carcasse brûleur. Fixer le joint de bride 2 et la bride brûleur 1 à l'aide des vis 3 sur la plaque chaudière.
  • Page 21 Notice de montage et de mise en service Brûleur fioul WL5/1-B 4 Montage 4.3.1 Pivoter le brûleur de 180° (option) Un flexible HP (DN 4, 286 mm) est nécessaire pour un montage avec brûleur tourné de 180°. Déplacer le goujon 1 dans l'orifice taraudé situé à l'opposé.
  • Page 22 Notice de montage et de mise en service Brûleur fioul WL5/1-B 5 Installation 5 Installation 5.1 Alimentation fioul Respecter les normes EN 12514-2, DIN 4755, TRÖI ainsi que l'ensemble des réglementations en vigueur au plan local. Contrôler les caractéristiques de la pompe fioul Perte de charge à...
  • Page 23 Notice de montage et de mise en service Brûleur fioul WL5/1-B 5 Installation Raccorder l'alimentation fioul en veillant à : raccorder les flexibles sans torsion, éviter les contraintes mécaniques, vérifier que la longueur des flexibles est suffisante pour la position d'entretien, ne pas plier les flexibles (le rayon de courbure 1 ne doit pas être inférieur à...
  • Page 24 Notice de montage et de mise en service Brûleur fioul WL5/1-B 5 Installation 5.2 Raccordement électrique Danger de mort par électrocution Les travaux sous tension peuvent conduire à des électrocutions. Avant de débuter les travaux d'entretien, mettre l'installation hors tension.
  • Page 25 Notice de montage et de mise en service Brûleur fioul WL5/1-B 6 Utilisation 6 Utilisation 6.1 Panneau de commande Dégradation du manager de combustion par mauvaise manipulation Un appui forcé sur le voyant lumineux peut endommager le manager de combustion.
  • Page 26 Notice de montage et de mise en service Brûleur fioul WL5/1-B 7 Mise en service 7 Mise en service 7.1 Conditions d'installation La mise en service doit uniquement être réalisée par du personnel qualifié. Seule une mise en service effectuée dans les règles de l'art garantit la sécurité de fonctionnement.
  • Page 27 Notice de montage et de mise en service Brûleur fioul WL5/1-B 7 Mise en service 7.1.1 Raccordement des appareils de mesure Manomètre et micro-ampèremètre Manomètre pour contrôle de la pression chambre de mélange Appareil de mesure pour signal de flamme.
  • Page 28 Notice de montage et de mise en service Brûleur fioul WL5/1-B 7 Mise en service 7.1.2 Valeurs de réglage Régler la chambre de mélange en fonction de la puissance. Pour cela, adapter les positions déflecteur et volet d'air. Déterminer les positions déflecteur et volet d'air Le brûleur ne doit pas fonctionner en-dehors de sa plage de puissance...
  • Page 29 Notice de montage et de mise en service Brûleur fioul WL5/1-B 7 Mise en service Réglage du déflecteur Pour la cote X = 0 mm l'indicateur de position doit se trouver à ras avec le couvercle de la ligne de gicleur.
  • Page 30 Notice de montage et de mise en service Brûleur fioul WL5/1-B 7 Mise en service 7.2 Réglage du brûleur Danger de mort par électrocution Le contact avec le système d'allumage peut entraîner un choc électrique. Eviter tout contact avec le système d'allumage pendant le processus d'allumage.
  • Page 31 Notice de montage et de mise en service Brûleur fioul WL5/1-B 7 Mise en service 7.3 Travaux de finition Fuite de fioul liée à l'ouverture des organes de sécurité Les appareils de mesure fioul peuvent être endommagés, une fuite pouvant entraîner des dommages environnementaux.
  • Page 32 Notice de montage et de mise en service Brûleur fioul WL5/1-B 7 Mise en service 7.4 Contrôle de la combustion Déterminer l'excès d'air Fermer lentement le(s) volet(s) d'air pour le point de fonctionnement concerné jusqu'à atteindre la limite de combustion (indice de suie env. 1).
  • Page 33 Notice de montage et de mise en service Brûleur fioul WL5/1-B 8 Mise hors service 8 Mise hors service Lors d'une interruption de fonctionnement : Mettre le brûleur à l'arrêt. Fermer les organes d'isolement. 33-80 83272005 1/2023-03 Ch...
  • Page 34 être remplacés à titre préventif. Les prescriptions de longévité des composants sont répertoriées dans la procédure d'entretien [chap. 9.2]. Weishaupt conseille la souscription d'un contrat d'entretien afin d'assurer un contrôle régulier. Les composants ci-dessous doivent être remplacés et en aucun cas être remis en état :...
  • Page 35 Notice de montage et de mise en service Brûleur fioul WL5/1-B 9 Entretien Avant chaque entretien Avant de débuter les travaux d'entretien, informer l'utilisateur. Mettre l'installation hors tension et la sécuriser contre tout réenclenchement intempestif. Fermer les organes d'isolement. Retirer le capot.
  • Page 36 Notice de montage et de mise en service Brûleur fioul WL5/1-B 9 Entretien 9.2 Procédure d'entretien Composants Critère / Prescriptions de longévité Opération à réaliser Gicleur fioul Encrassement/Usure Remplacer [chap. 9.4]. Conseil : au moins tous les 2 ans Electrode d'allumage Encrassement Nettoyer.
  • Page 37 Notice de montage et de mise en service Brûleur fioul WL5/1-B 9 Entretien 9.3 Position d'entretien Respecter les consignes d'entretien [chap. 9.1]. Retirer les vis 1. Eventuellement retirer les flexibles fioul. Accrocher le brûleur dans la position d'entretien souhaitée. Positions d'entretien A et B...
  • Page 38 Notice de montage et de mise en service Brûleur fioul WL5/1-B 9 Entretien 9.4 Remplacement du gicleur Respecter les consignes d'entretien [chap. 9.1]. Ne pas nettoyer les gicleurs, toujours remplacer les gicleurs. Mettre le brûleur en position d'entretien B [chap. 9.3]. Débrancher le câble d'allumage 4.
  • Page 39 Notice de montage et de mise en service Brûleur fioul WL5/1-B 9 Entretien 9.5 Réglage des électrodes d'allumage Respecter les consignes d'entretien [chap. 9.1]. Les électrodes d'allumage ne doivent pas plonger dans le cône de pulvérisation. Accrocher le brûleur en position d'entretien A [chap. 9.3].
  • Page 40 Notice de montage et de mise en service Brûleur fioul WL5/1-B 9 Entretien 9.7 Réglage de la chambre de mélange Respecter les consignes d'entretien [chap. 9.1]. Réglage de l'écart gicleurs Accrocher le brûleur en position d'entretien A [chap. 9.3]. Mettre le gabarit en place et contrôler la cote A (3 mm).
  • Page 41 Notice de montage et de mise en service Brûleur fioul WL5/1-B 9 Entretien Contrôler le réglage de base Le contrôle de la cote S1 peut uniquement être réalisé, lorsque le brûleur est fixé sur une porte de chaudière pivotante. Pivoter la porte de la chaudière ou éventuellement démonter la chambre de mélange [chap. 9.6].
  • Page 42 Notice de montage et de mise en service Brûleur fioul WL5/1-B 9 Entretien 9.8 Démontage du régulateur d'air Respecter les consignes d'entretien [chap. 9.1]. Eventuellement débrancher la fiche du servomoteur. Accrocher le brûleur en position d'entretien A [chap. 9.3]. Retirer les vis 1.
  • Page 43 Notice de montage et de mise en service Brûleur fioul WL5/1-B 9 Entretien 9.9 Démontage et remontage de la pompe fioul Respecter les consignes d'entretien [chap. 9.1]. Démontage Fermer les organes d'isolement. Débrancher la fiche 1. Retirer les flexibles fioul 5.
  • Page 44 Notice de montage et de mise en service Brûleur fioul WL5/1-B 9 Entretien 9.10 Démontage et remontage de la turbine Respecter les consignes d'entretien [chap. 9.1]. Démontage Accrocher le couvercle de la carcasse en position d'entretien C [chap. 9.3]. Retirer le goujon 1 et sortir la turbine.
  • Page 45 Notice de montage et de mise en service Brûleur fioul WL5/1-B 9 Entretien 9.11 Démontage du moteur brûleur Respecter les consignes d'entretien [chap. 9.1]. Démonter la pompe fioul [chap. 9.9]. Démonter la turbine [chap. 9.10]. Débrancher la fiche 1. Maintenir le moteur et retirer les vis 2.
  • Page 46 Notice de montage et de mise en service Brûleur fioul WL5/1-B 9 Entretien 9.12 Démontage et remontage du filtre de la pompe fioul Respecter les consignes d'entretien [chap. 9.1]. Démontage Fermer les organes d'isolement. Retirer les vis 1. Retirer le couvercle de la pompe.
  • Page 47 Notice de montage et de mise en service Brûleur fioul WL5/1-B 9 Entretien 9.13 Remplacement du fusible Respecter les consignes d'entretien [chap. 9.1]. Débrancher toutes les fiches du manager de combustion. Enlever les vis du manager de combustion. Retirer le manager de combustion.
  • Page 48 Notice de montage et de mise en service Brûleur fioul WL5/1-B 10 Recherche de défauts 10 Recherche de défauts 10.1 Procédure en cas de panne Le manager de combustion détecte les dysfonctionnements du brûleur et les signale à l'aide d'un voyant lumineux.
  • Page 49 Régulation chaudière ou circuit de Contrôler le fonctionnement et le chauffage ne fonctionne pas ou mal réglage de la régulation chaudière ou réglé circuit de chauffage. Si le problème persiste, prévenir le service après-vente Weishaupt ou l'installateur. 49-80 83272005 1/2023-03 Ch...
  • Page 50 Notice de montage et de mise en service Brûleur fioul WL5/1-B 10 Recherche de défauts 10.1.2 Voyant lumineux rouge Un défaut est présent. Le brûleur est verrouillé. Avant de réarmer, il est possible de lire le code erreur pour en connaître la cause.
  • Page 51 Notice de montage et de mise en service Brûleur fioul WL5/1-B 10 Recherche de défauts Code erreur avec verrouillage Les défauts suivants ne peuvent être acquittés que par du personnel qualifié. Codes défauts Erreur Cause Remède 2 x clignotant La pompe ne fournit pas de L'alimentation fioul présente...
  • Page 52 Notice de montage et de mise en service Brûleur fioul WL5/1-B 10 Recherche de défauts Les défauts suivants ne peuvent être acquittés que par du personnel qualifié. Codes défauts Erreur Cause Remède 4 x clignotant Signal de flamme avant ou Présence de lumière...
  • Page 53 Notice de montage et de mise en service Brûleur fioul WL5/1-B 10 Recherche de défauts 10.1.3 Voyant lumineux clignotant Un dysfonctionnement a été détecté. Le brûleur n'est pas verrouillé. Lorsque la cause du défaut a été supprimée, le code erreur s'efface.
  • Page 54 Notice de montage et de mise en service Brûleur fioul WL5/1-B 10 Recherche de défauts 10.2 Problèmes de fonctionnement Les défauts suivants ne peuvent être acquittés que par du personnel qualifié. Constat Cause Remède Mauvais comportement à Pression chambre de mélange trop...
  • Page 55 Notice de montage et de mise en service Brûleur fioul WL5/1-B 11 Documentations techniques 11 Documentations techniques 11.1 Tableau de conversion unité de pression Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000...
  • Page 56 Notice de montage et de mise en service Brûleur fioul WL5/1-B 11 Documentations techniques 11.2 Schéma électrique Le cas échéant, dans le cas d'une exécution spéciale, respecter le schéma électrique livré avec le brûleur. W-FM 05 X3:2 X3:3 X3:12 X3:11...
  • Page 57 Notice de montage et de mise en service Brûleur fioul WL5/1-B 11 Documentations techniques X3:4 X3:13 X3:5 X3:6 X5:1 P11.1 Cellule de flamme Vanne de citerne (option) Vanne magnétique P11.1 Compteur horaire (option) Réarmement à distance (option) Transfo d'allumage Liaison bus (option)
  • Page 58 Notice de montage et de mise en service Brûleur fioul WL5/1-B 12 Elaboration du projet 12 Elaboration du projet 12.1 Alimentation fioul Respecter les normes EN 12514-2, DIN 4755, TRÖI ainsi que l'ensemble des réglementations en vigueur au plan local.
  • Page 59 Notice de montage et de mise en service Brûleur fioul WL5/1-B 12 Elaboration du projet Cuve en charge En cas d'inétanchéité de la conduite d'aspiration fioul, la cuve peut se vider par siphonage. La mise en oeuvre d'une vanne anti-siphon 1 peut pallier ce risque.
  • Page 60 Fonctionnement en bi-tubes La pompe fioul purge automatiquement en fonctionnement bi-tubes. Fonctionnement avec boucle de transfert Pour des installations équipées de plusieurs brûleurs, Weishaupt conseille la mise en place d'une boucle de transfert. 60-80 83272005 1/2023-03 Ch...
  • Page 61 Notice de montage et de mise en service Brûleur fioul WL5/1-B 12 Elaboration du projet 12.2 Ventilation permanente ou post-ventilation Risque d'incendie par défaillance du ventilateur d'air comburant Une défaillance du ventilateur d'air comburant en fonctionnement avec ventilation permanente ou post-ventilation rallongée (par ex. coupure de courant ou moteur AVERTISSEMENT défectueux) peut entraîner un retour de chaleur ou de gaz chauds dans la carcasse...
  • Page 62 Notice de montage et de mise en service Brûleur fioul WL5/1-B 13 Pièces détachées 13 Pièces détachées 1.20 1.01 1.16 1.19 1.18 1.06 1.15 1.19 1.03 1.18 1.02 1.17 1.05 1.04 1.17 1.10 1.12 1.07 1.11 1.08 1.09 1.12 1.11 1.07...
  • Page 63 Notice de montage et de mise en service Brûleur fioul WL5/1-B 13 Pièces détachées Pos. Désignation Référence 1.01 Capot complet 241 050 01 022 1.02 Vis M8 x 15 142 013 01 157 1.03 Rondelle 7 + 0,2 x 18 x 0,6 430 016 1.04...
  • Page 64 Notice de montage et de mise en service Brûleur fioul WL5/1-B 13 Pièces détachées 2.07 2.04 2.05 2.08 2.03 2.06 2.09 2.01 2.02 64-80 83272005 1/2023-03 Ch...
  • Page 65 Notice de montage et de mise en service Brûleur fioul WL5/1-B 13 Pièces détachées Pos. Désignation Référence 2.01 Moteur ECK02/H-2 230V 50Hz 75W 652 090 2.02 Condensateur 4,0 uF 420V, AC, DB 713 473 2.03 Turbine TLR-S 119 x 41,4-L S1 50Hz 241 050 08 012 2.04...
  • Page 66 Notice de montage et de mise en service Brûleur fioul WL5/1-B 13 Pièces détachées 3.05 3.02 3.03 3.04 3.01 3.07 3.08 3.06 3.08 66-80 83272005 1/2023-03 Ch...
  • Page 67 Notice de montage et de mise en service Brûleur fioul WL5/1-B 13 Pièces détachées Pos. Désignation Référence 3.01 Pompe ALEV30C 9300 4P0700R 4-18 bar 601 857 – Filtre avec joint 601 107 3.02 Bobine T80 Suntec 220-240V 50-60Hz 604 495 3.03...
  • Page 68 Notice de montage et de mise en service Brûleur fioul WL5/1-B 13 Pièces détachées 4.26 4.01 4.24 4.23 4.22 4.25 4.02 4.25 4.18 4.18 4.03 4.27 4.17 4.04 4.15 4.16 4.21 4.14 4.05 4.20 4.19 4.07 4.08 4.06 4.09 4.10 4.11...
  • Page 69 Notice de montage et de mise en service Brûleur fioul WL5/1-B 13 Pièces détachées Pos. Désignation Référence 4.01 Ligne de gicleur complète – pour cellule de flamme QRB4 241 050 10 212 – pour cellule KLC (combustible GF-P)* 240 050 10 192 4.02...
  • Page 70 Notice de montage et de mise en service Brûleur fioul WL5/1-B 13 Pièces détachées 4.26 4.01 4.24 4.23 4.22 4.25 4.02 4.25 4.18 4.18 4.03 4.27 4.17 4.04 4.15 4.16 4.21 4.14 4.05 4.20 4.19 4.07 4.08 4.06 4.09 4.10 4.11...
  • Page 71 Notice de montage et de mise en service Brûleur fioul WL5/1-B 13 Pièces détachées Pos. Désignation Référence 4.27 Gicleur fioul – 0,40 gph 60°SF Fluidics 602 741 – 0,45 gph 60°SF Fluidics 602 742 – 0,50 gph 60°SF Fluidics 602 743 –...
  • Page 72 Notice de montage et de mise en service Brûleur fioul WL5/1-B 13 Pièces détachées 5.06 5.07 5.07 5.05 5.03 5.04 5.02 5.08 5.01 5.09 72-80 83272005 1/2023-03 Ch...
  • Page 73 Notice de montage et de mise en service Brûleur fioul WL5/1-B 13 Pièces détachées Pos. Désignation Référence 5.01 Manager de comb. W-FM 05, 230 V / 50/60 Hz 600 470 – Fusible de protection T6,3H, IEC 127-2/5 483 011 22 457 5.02...
  • Page 74 Notice de montage et de mise en service Brûleur fioul WL5/1-B 14 Notes 14 Notes 74-80 83272005 1/2023-03 Ch...
  • Page 75 Notice de montage et de mise en service Brûleur fioul WL5/1-B 14 Notes 75-80 83272005 1/2023-03 Ch...
  • Page 76 Notice de montage et de mise en service Brûleur fioul WL5/1-B 14 Notes 76-80 83272005 1/2023-03 Ch...
  • Page 77 Notice de montage et de mise en service Brûleur fioul WL5/1-B 14 Notes 77-80 83272005 1/2023-03 Ch...
  • Page 78 Notice de montage et de mise en service Brûleur fioul WL5/1-B 15 Index alphabétique 15 Index alphabétique Affichage ................ 25 Facteur d'air................ 32 Air comburant ................  6 Filtre ................ 46, 58 Alimentation électrique ............ 14 Filtre fioul...............  46, 58 Alimentation fioul.......... 22, 58, 59 Filtre pompe ................. 46...
  • Page 79 Notice de montage et de mise en service Brûleur fioul WL5/1-B 15 Index alphabétique Schéma électrique.............. 56 Signal de flamme ............ 11, 27 Niveau de pression acoustique ........ 15 Signalétique de mise en garde ..........  6 Niveau de puissance acoustique ........ 15 Stockage................ 14 Niveau sonore.............. 15...
