Uso de cable de 2 conductores o cable de iluminación de baja tensión
1.
Desenrolle la bobina de cable de 2 conductores hacia el
amplificador desde el altavoz más alejado, dejando el cable
conectado a la bobina en el extremo del amplificador. No
conecte los cables al amplificador en este momento.
2.
Empezando por el altavoz más alejado del amplificador, pele
3/4 de pulgada de aislamiento en el extremo cortado de los
cables de entierro para el canal de amplificador apropiado,
según las tablas siguientes; a continuación, pele el aislamiento
de los extremos del cable flexible del altavoz correspondiente
(ver figura 7).
3.
Conecte el cable de entierro al cable flexible del altavoz con
una brida de alambre (ver figura 7).
4.
Gire para combinar todos los cables positivos (+) y combinar
todos los cables negativos (-) según las tablas siguientes.
5.
Enrosque las tuercas para cables rellenas de silicona
suministradas en los cables positivos combinados y en los
cables negativos combinados, asegurándose de que no quede
cobre al descubierto. Envuelva cada conexión de tuerca de
cable en cinta eléctrica para protegerla de la humedad.
6.
Deje entre 14 y 16 pulgadas de cable sobrante en el altavoz
para que el cable no se retuerza o se tense durante el entierro;
a continuación, pase al siguiente altavoz (izquierdo o derecho)
a lo largo del cable.
7.
En el siguiente altavoz, utilice un pelacables redondo o una
cuchilla multiuso para retirar 8 pulgadas de la cubierta exterior
del cable, dejando al descubierto los dos cables aislados.
8.
Corte los dos cables correctos para el altavoz izquierdo o
derecho (consulte las tablas a continuación) y pele 3/4 de pulgada de
aislamiento en los extremos expuestos de los cables de entierro; a
continuación, pele 3/4 de pulgada de aislamiento de los extremos del
cable flexible del altavoz correspondiente (ver figura 8).
9.
Cree un bucle de aproximadamente 10 pulgadas y utilice el lazo de alambre para sujetar el bucle de alambre y el
cable flexible del altavoz en su lugar para proporcionar alivio de tensión, como se muestra en la figura 8.
10. Repita los pasos 4-6 para cada altavoz de bolardos restante a lo largo del cable. Para la instalación del subwoofer,
consulte la guía incluida con el subwoofer.
11. Repita los pasos 1-10 para el otro canal de amplificador.
Línea de alambre
Polaridad
de entierro 1
+
Positivo
-
Negativo
Canal de amplificación izquierdo
Instalación del montaje de paisaje blando
Utilice las tres punzones de paisaje blando incluidos para
fijar el bolardo en su lugar (ver figura 9). Consulte las
instrucciones incluidas con la plantilla de montaje.
NOTA:
Tenga cuidado de no golpear el bolardo con el mazo
de goma, ya que podría lastimar el acabado pintado. Como
medida de precaución, le recomendamos que envuelva
el mazo de goma con la bolsa de plástico grande que ha
retirado del bolardo antes de instalar los punzones.
Cable flexible
Polaridad
de altavoz
Rojo
+
Negro
-
_
+
DEL AMPLIFICADOR

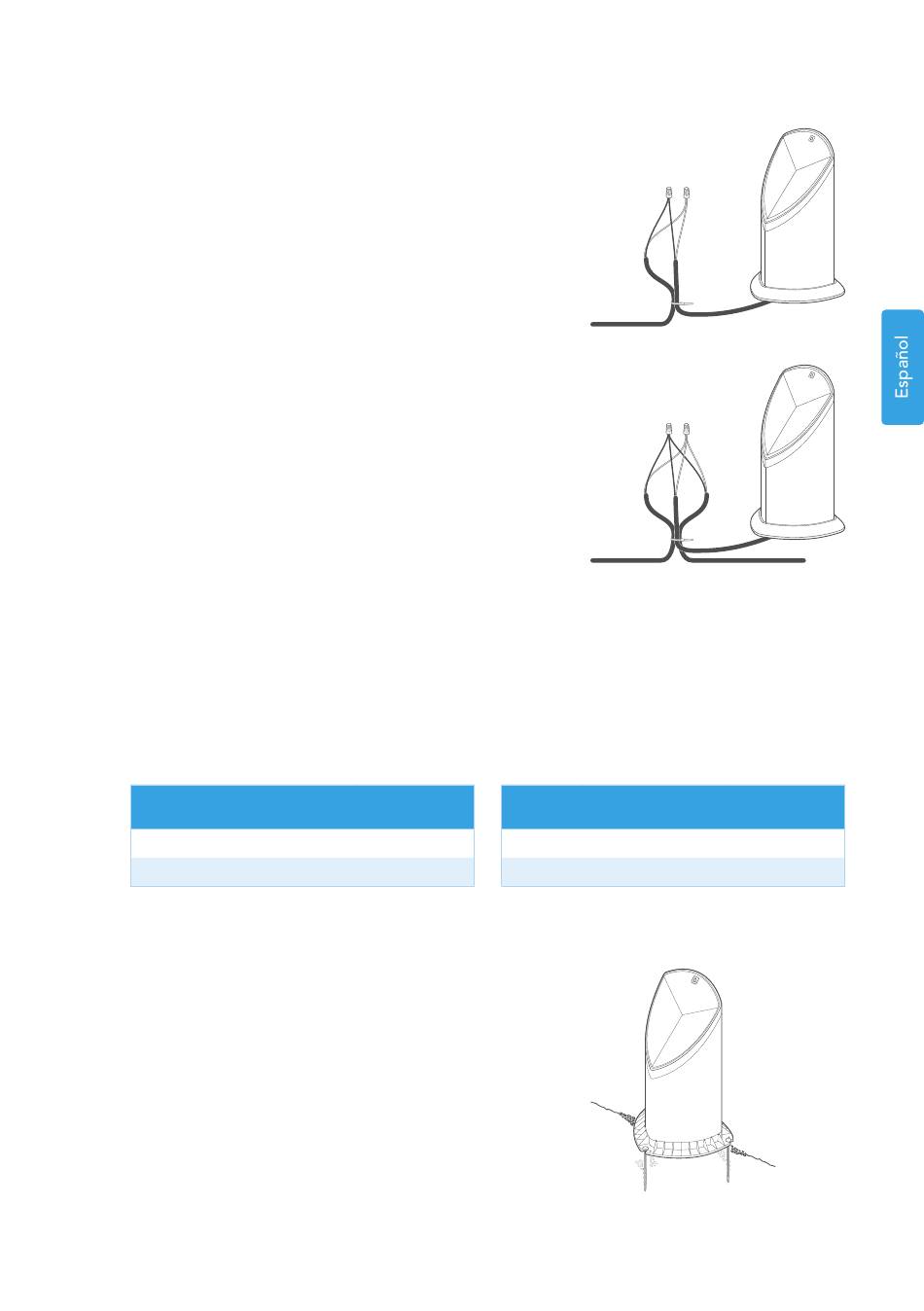

Figura 7
_
+
DEL AMPLIFICADOR
AL SIGUIENTE PONENTE
Figura 8
Línea de alambre
Cable flexible
de entierro 2
de altavoz
Positivo
Rojo
Negativo
Negro
Canal de amplificación derecho
Figura 9
24
