Utilisation d'un câble 2-Conducteurs ou d'un fil d'éclairage basse tension
1.
Dérouler la bobine de câble à 2 conducteurs vers
l'amplificateur à partir de l'enceinte la plus éloignée, en
laissant le câble fixé à la bobine à l'extrémité de l'amplificateur.
Ne connectez pas les câbles à l'amplificateur pour l'instant.
2.
En commençant par l'enceinte la plus éloignée de
l'amplificateur, dénudez 3/4po d'isolation sur l'extrémité
coupée des câbles pleine terre pour le canal d'amplification
approprié, conformément aux tableaux ci-dessous, puis
dénudez l'isolation des extrémités de la queue de cochon de

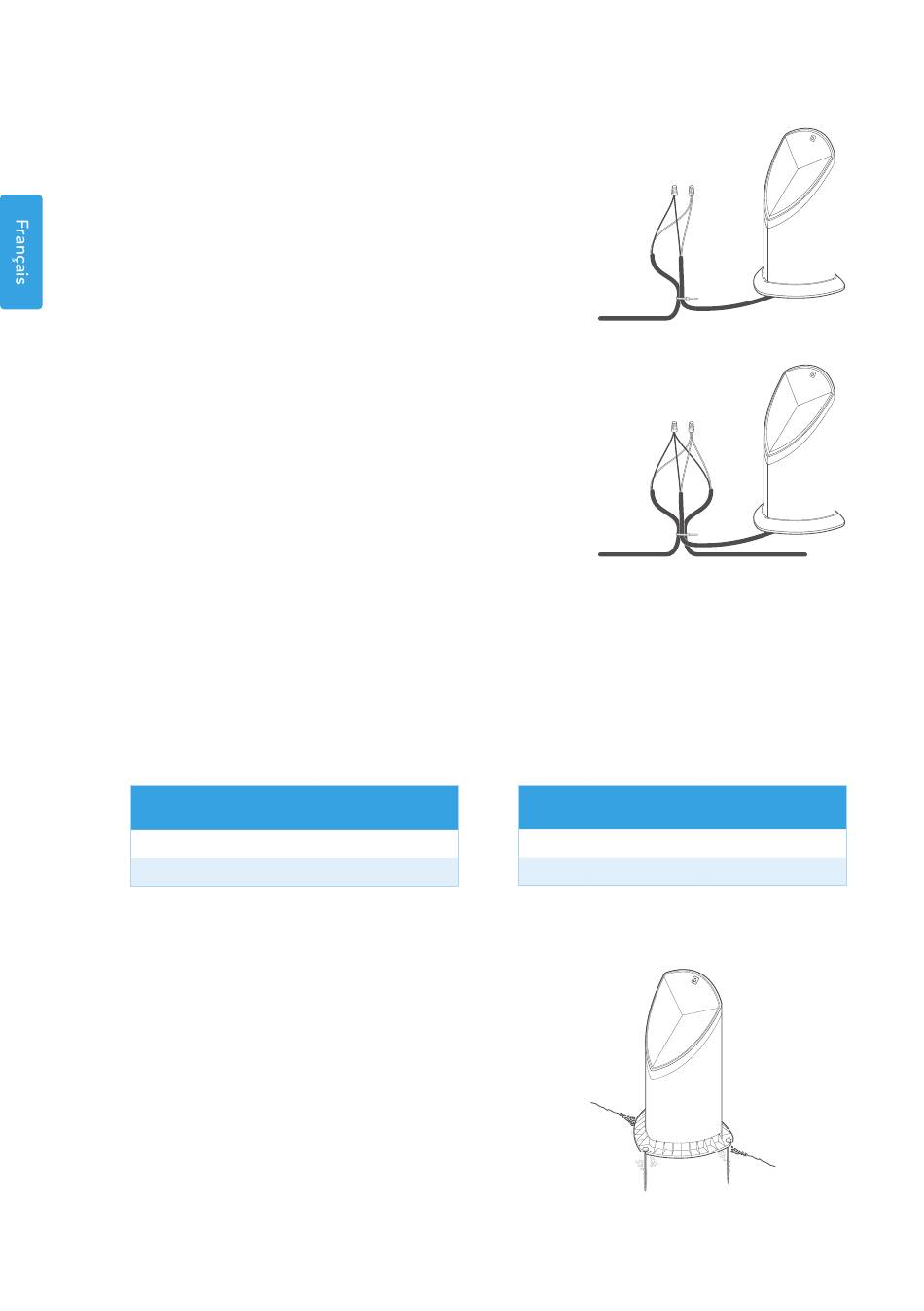

l'enceinte correspondante (voir la Figure 7).
3.
Connectez le câble pleine terre à la queue de cochon de
l'enceinte à l'aide d'un collier de serrage (voir Figure 7).
4.
Tournez pour combiner tous les fils positifs (+) et combiner
tous les fils négatifs (-) conformément aux tableaux ci-dessous.
5.
Tournez les écrous de câble remplis de silicone fournis sur les
câbles positifs combinés et sur les câbles négatifs combinés,
en vous assurant qu'aucune partie de cuivre n'est exposée.
Enveloppez chaque raccord d'écrou de câble dans du ruban
adhésif électrique pour le protéger de l'humidité.
6.
Laissez 380 à 400mm (14 à 16 po) de fil supplémentaire au
niveau de l'enceinte afin que le fil ne se plie pas ou ne se
tiraille pas pendant l'enfouissement, puis passez à l'enceinte
suivante le long du câble sur le même canal (gauche ou droit)
le long du câble.
7.
Au niveau de l'enceinte suivante, utilisez une pince à dénuder
ronde ou un couteau utilitaire pour retirer 200 mm (8 po) de la
gaine de câble extérieure, exposant les deux fils isolés.
8.
Coupez les deux fils pour l'enceinte gauche ou droite (voir les tableaux
ci-dessous) et dénudez 3/4 po d'isolation sur les extrémités exposées
des fils d'enfouissement, puis dénudez 3/4 po d'isolation des
extrémités de la queue de cochon de l'enceinte correspondante (voir Figure 8).
9.
Créez une boucle d'environ 250mm (10 po) et utilisez un collier de serrage pour maintenir la boucle et la queue de
cochon de l'enceinte en place afin de soulager la tension, voir Figure 8.
10. Répétez les étapes 4 à 6 pour chacun, puis continuez pour chaque enceinte semi-enterrée restante le long du
câble. Pour l'installation du subwoofer, reportez-vous au guide fourni avec le subwoofer.
11. Répétez les étapes 1 à 10 pour l'autre canal amp.
Câble pleine
Polarité
terre ligne 1
+
Positif
-
Négatif
Canal Amp gauche
Installation du support Softscape
Utilisez les trois pointes softscape incluses installer
l'enceinte semi-enterrée (voir Figure 9). Voir les instructions
fournies avec le gabarit de montage.
REMARQUE:
Veillez à ne pas heurter l'enceinte semi-
enterrée avec le maillet en caoutchouc, car cela risquerait
d'altérer la peinture de finition. Par mesure de précaution,
nous vous recommandons d'envelopper le maillet en
caoutchouc du grand sac en plastique que vous avez retiré
de l'enceinte semi-enterrée avant d'installer les pointes.
15
Queue de cochon
enceinte
Rouge
Noir
_
+
DEPUIS L'AMPLIFICATEUR
Figure 7
_
+
DEPUIS L'AMPLIFICATEUR
Figure 8
Câble pleine
Polarité
terre ligne 2
+
Positif
-
Négatif
Canal Amp droit
Figure 9
AU PROCHAIN INTERVENANT
Queue de cochon
enceinte
Rouge
Noir
