Servomécanisme électrique type EA 11/ 21/ 31/ 42
8.2.1 Préparatifs

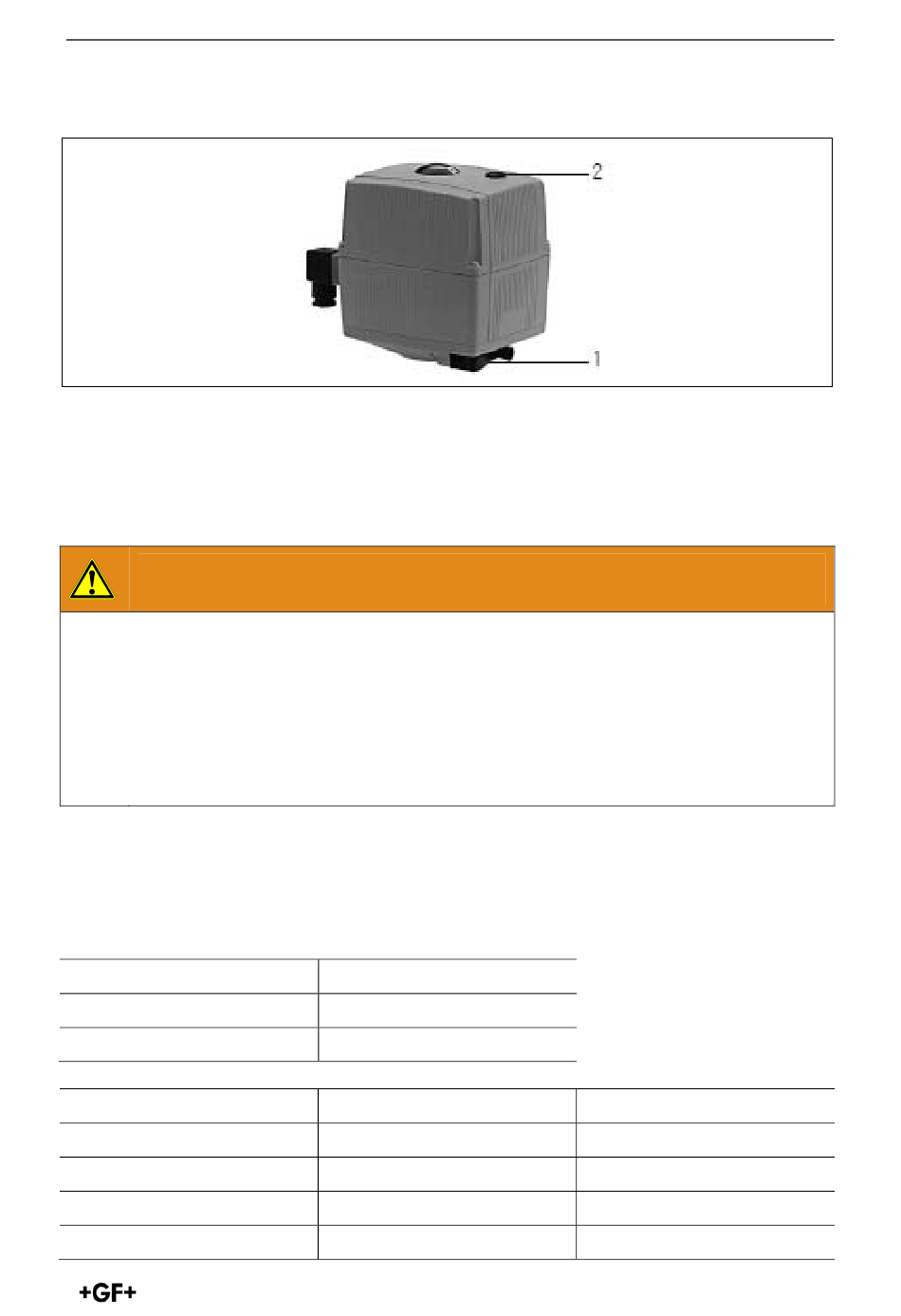

 Retirer la manivelle 1 de son logement.
 Retirer la vis du couvercle 2 avec la manivelle 1.
 Enficher la manivelle dans le six pans sous l'ouverture.
8.2.2 Procédure
AVERTISSEMENT
Remise en marche accidentelle du servomécanisme !
Risque de blessure dû à l'ouverture ou à la fermeture de la vanne en raison
de la remise sous tension des bornes de raccordement.
 Débrancher l'appareillage pendant l'actionnement manuel.
 Couper toutes les sources d'alimentation du servomécanisme.
 Enfoncer la manivelle jusqu'en butée.
Le microrupteur est actionné pour mettre le servomécanisme hors tension.
 Pour remettre le servomécanisme sous tension : lâcher la manivelle.
 Pour ouvrir ou fermer la vanne : tourner la manivelle.
Sens de rotation
Sens horaire (CW)
Sens anti-horaire (CCW)
Type
EA11
EA21
EA31
EA42
Fonction
fermer
ouvrir
Nombre de tours
9
9
27
41
Mise en service
Angle
90°
90°
90°
90°
