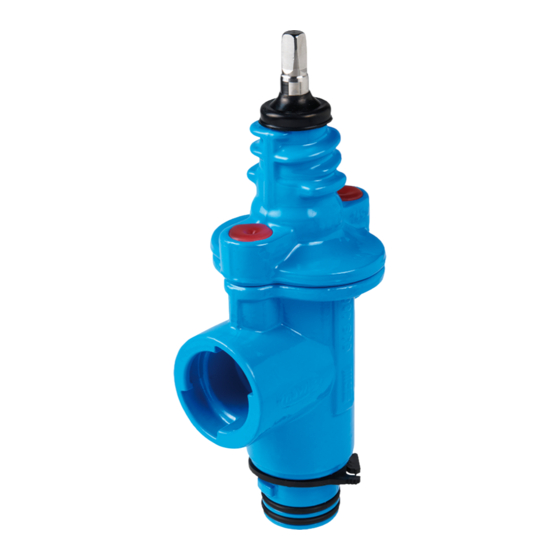

- Page 1 Instructions d'utilisation Vanne de branchement coudée ZAK®, PN 16®...
-
Page 2: Table Des Matières
Manuel d’utilisation pour la vanne de branchement Hawle Table des matières Entreposage, manutention et transport ..............2 Entreposage ........................2 Manutention ........................2 Transport ........................2 Consignes de sécurité ..................2 Consignes de sécurité d’ordre général ................2 Consignes de sécurité spécifiques pour l’utilisateur ............2 Utilisation ...................... -
Page 3: Entreposage, Manutention Et Transport
Manuel d’utilisation pour la vanne de branchement Hawle 1 Entreposage, manutention et transport 1.1 Entreposage L’entreposage des robinetteries avant leur montage doit s’effectuer dans l'emballage d'origine. Lors du transport et de l’entreposage, les robinetteries ne doivent pas être exposées à la lumière du soleil pour une durée prolongée (rayonnement UV). -
Page 4: Utilisation
16 bars et une température de max. 40°C. 4 Description du produit Avec la vanne de branchement de marque Hawle, vous avez une robinetterie de la plus large gamme de vannes de prise et colliers de prise au niveau mondial. 4.1 Caractéristiques techniques •... -
Page 5: Variantes De Raccordement
Manuel d’utilisation pour la vanne de branchement Hawle 4.2 Variantes de raccordement 4.2.1 Vanne de branchement Raccord fileté Photo N° de cde Raccordements Taille Note ¾’’ à 2’’ 2500 IG / IG avec patte de ¾’’ à 2’’ 2502 IG / IG mise à... - Page 6 Manuel d’utilisation pour la vanne de branchement Hawle Manchons à emboîtement PE Photo N° de cde Raccordements Taille Note 2600 Manchons à emboîtement PE d32 à d63 2610 Manchons à emboîtement PE d32 à d63 en POM Système ZAK Photo N°...
-
Page 7: Vannes Coudées
Manuel d’utilisation pour la vanne de branchement Hawle 4.2.2 Vannes coudées Photo N° de cde Raccordements Taille Note 1 ¼’’ / 1 ¼’’ 2492 AG / IG avec vidange 1 ¼’’ / 1’’ 2’’ / 1 ¼’’ 3120 AG / IG 2’’... -
Page 8: Montage
Possibles avec manchon électrosoudé, technologie de soudage bout à bout selon les directives de la VKR ou avec raccord à manchon à emboîtement adéquat. 5.3 Manchon à emboîtement en PE Voir manuel d’utilisation pour le raccord à emboîtement Hawle 5.4 Système ZAK Voir manuel d’utilisation pour le raccord à emboîtement Hawle 5.5 Démontage... -
Page 9: Entretien
Dysfonctionnement Cause / mesure à prendre • Réparer l’endommagement avec le kit de réparation bi- Revêtement endommagé composant de Hawle pour revêtements EWS (n° de cde 5293). • Vanne pas complètement fermée? → fermer complètement la Vanne pas étanche vanne! •... -
Page 10: Consignes Relatives Aux Normes Et Marques Déposées
Manuel d’utilisation pour la vanne de branchement Hawle 9 Consignes relatives aux normes et marques déposées 9.1 Normes • EN 751 partie 1-3 (raccord filetés) • Consignes SSIGE • Directives de la VKR • POM (polyoxyméthylène) • PE (polyéthylène) •...
