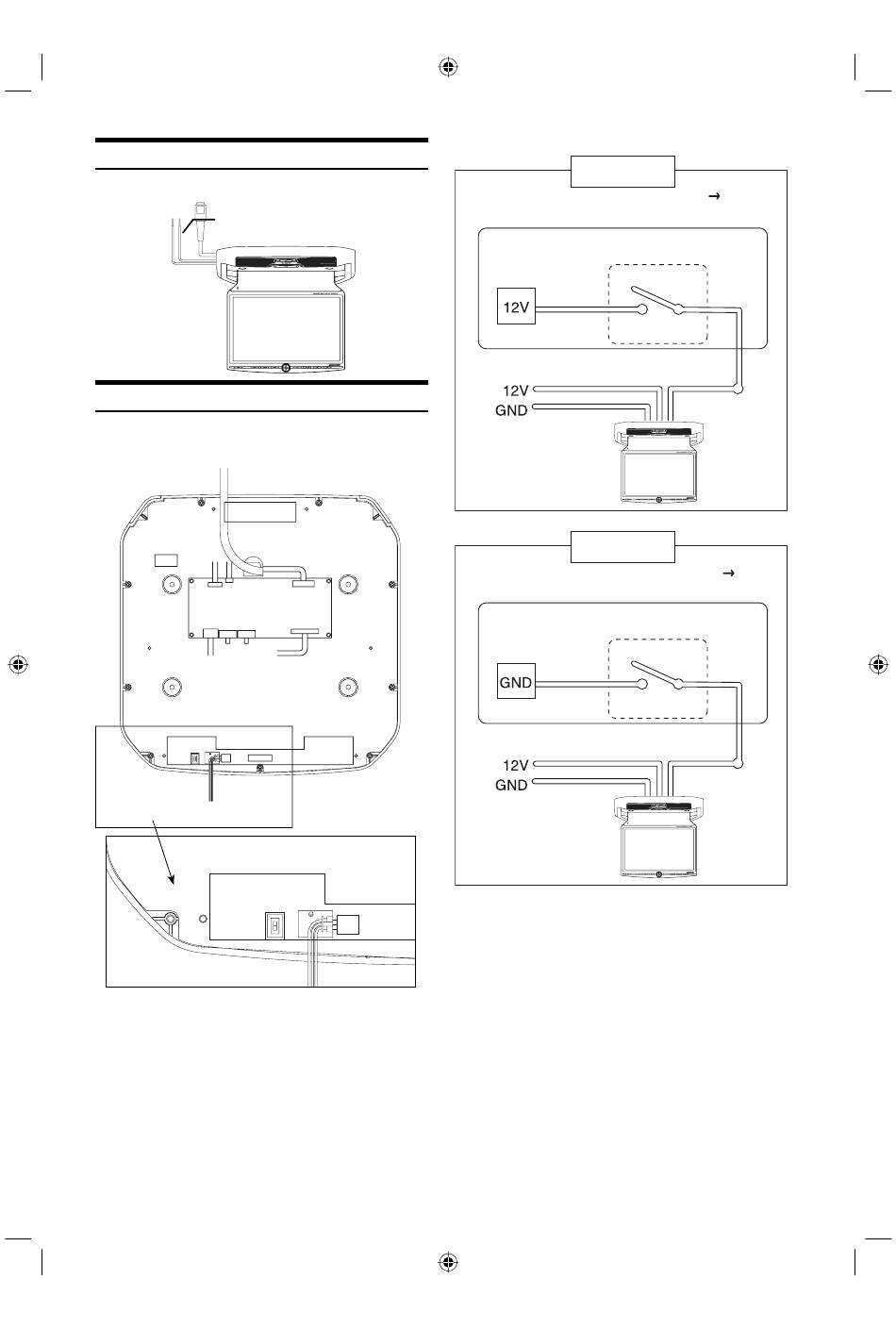

Connexion du plafonnier

Fil du plafonnier

Fil du plafonnier
Ce fi l connecte le plafonnier intégré au câble de
l'interrupteur du plafonnier du véhicule.
To Game Port To Micro SW
Micro SW
J3
J1
J8 S2
ISP
S2
Door +
J13
SW -
L'interrupteur de changement de la polarité est situé
sur la surface supérieure qui est montée dans la
garniture de toit.
La polarité de la portière du véhicule dépend du type
du véhicule. La polarité peut être changée à l'aide
de l'interrupteur « Polarité de la portière ». (Défaut :
Système Commuté Négatif)
Polarité + : A l'ouverture de la portière, le signal
de la portière est de 12V
Polarité - : A l'ouverture de la portière, le signal
de la portière est GND
16
-FR
PKG-1000P_FR.indd FR_16 PKG-1000P_FR.indd FR_16
Game Port
To Slim Box
J4
Power PCB
J 5
S1
To Driver Board
Lamp PCB
Lamp SW
Lamp
S1
CON
S2
Door + Lamp
J13
SW
CON
-
Polarité +
A l'ouverture de la portière
Le signal de la portière est de 12V
Vehícule
Porte De Véhicule SW
Porte Fermée
Porte Ouverte
(Rouge)
(Noir)
Polarité –
A l'ouverture de la portière
Le signal de la portière est GND
Vehícule
Porte De Véhicule SW
Porte Fermée
Porte Ouverte
(Rouge)
(Noir)
Porte
(Vert)
Porte
(Vert)
