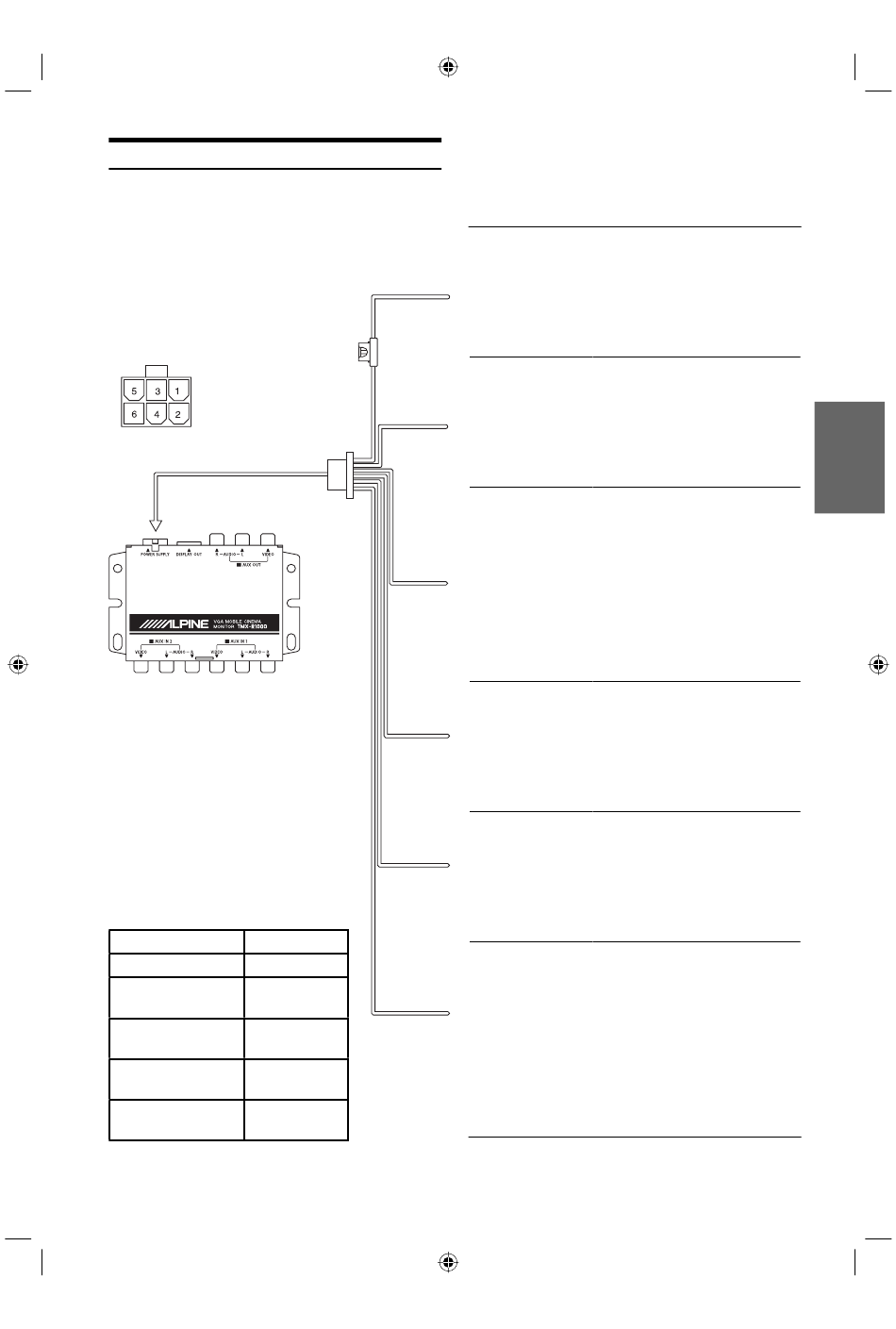

Connexions d'alimentation

1. ACC
2. GND
3. REGLAGE DE
PUISSANCE
4. ENTREE A
DISTANCE
5. SORTIE A
DISTANCE 1
6. SORTIE A
DISTANCE 2
PKG-1000P_FR.indd FR_15 PKG-1000P_FR.indd FR_15
Rouge
Noir
Bleu/Blanc
Blanc/Marron
Blanc/Marron
Blanc/Marron
TMX-R1000P de chez ALPINE a besoin des connexions
d'alimentation suivantes pour assurer le fonctionnement
correcte du moniteur.
ACC
Brancher cette ligne à la ligne
Rouge
ACC du véhicule.
(Allumage commuté de 12V)
GND
Noir
Brancher cette ligne à la ligne
GND du véhicule.
REGLAGE DE PUISSANCE
Connecter cette ligne à la ligne
ACC du lecteur DVD de chez
ALPINE, qui est rouge.
Bleu/Blanc
Elle contrôle la mise sous/hors
tension du lecteur DVD de
chez ALPINE seulement quand
AUX1 (source 1) est fi xée à
DVD.
SORTIE A DISTANCE 1
Correspond à AUX1. Pour
Blanc/Marron
commander le lecteur DVD,
le tuner TV ou le DVD-HU
de chez ALPINE, brancher à
chaque ENTREE A DISTANCE.
SORTIE A DISTANCE 2
Correspond à AUX2. Pour
Blanc/Marron
commander le lecteur DVD,
le tuner TV ou le DVD-HU
de chez ALPINE, brancher à
chaque ENTREE À DISTANCE.
ENTREE A DISTANCE
Pour commander le lecteur
Blanc/Marron DVD, le tuner TV ou le DVD-
HU de chez ALPINE à partir
du moniteur LCD de la partie
avant du véhicule, brancher
cette ligne à la SORTIE À
DISTANCE du moniteur LCD
de chez ALPINE.
