Il doit être effectué conformément à la règlementation en vigueur dans le pays d'installation.
Dans tous les cas, prévoir sur la canalisation d'arrivée du gaz un robinet d'arrêt, un détendeur
ou un détendeur déclencheur pour le gaz propane. N'utiliser que des robinets, détendeurs,
abouts et tubes souples, détenteurs de la marque officielle du pays d'installation.
Raccordement Gaz selon installation :
Naturel
Rigide, Tuyau flexible à embouts mécaniques (1), Tube souple caoutchouc (3)
Butane
Rigide, Tuyau flexible à embouts mécaniques (1), Tube souple caoutchouc (2)
Propane
Rigide, Tuyau flexible à embouts mécaniques (1), Tube souple caoutchouc (2-3)
1 - sous réserve que le tuyau flexible soit visitable sur toute sa longueur.
2 - sous réserve que le tube souple caoutchouc soit visitable sur toute sa longueur, que sa
longueur n'excède pas 1,5 mètre et qu'il soit équipé de colliers de serrage adaptés, aux
extrémités.
1, 2 - les tubes souples et tuyaux flexibles à embouts mécaniques doivent être disposés
de manière à ne pouvoir être atteints par les flammes, ni détériorés par les gaz de com-
bustion, par les parties chaudes de l'appareil ou par les débordements de produits chauds.
3 - réservé uniquement pour des installations anciennes n'offrant pas d'autre possibilité
de raccordement.
3 MOYENS DE RACCORDEMENT SONT POSSIBLES :
• RACCORDEMENT PAR TUYAU RIGIDE
Raccorder directement à l'extrémité du raccord de rampe.
• RACCORDEMENT PAR TUYAU FLEXIBLE A EMBOUT MECANIQUE
Nous conseillons ce type de raccordement.
raccord de rampe d'une part et sur le robinet d'arrêt de la canalisation d'autre part. Nous
recommandons l'utilisation d'un tuyau flexible à embouts mécaniques du type VISSOGAZ
(1)
ou GAZINOX (1). Ce dernier a pour particularité d'avoir une durée de vie illimitée, ce
qui assure une installation sûre et simple.
(1)
équipement vendu séparément chez votre revendeur électro-ménager.
• RACCORDEMENT PAR TUBE SOUPLE CAOUTCHOUC
Nous déconseillons ce type de raccordement.
anciennes, n'offrant pas d'autre possibilité.

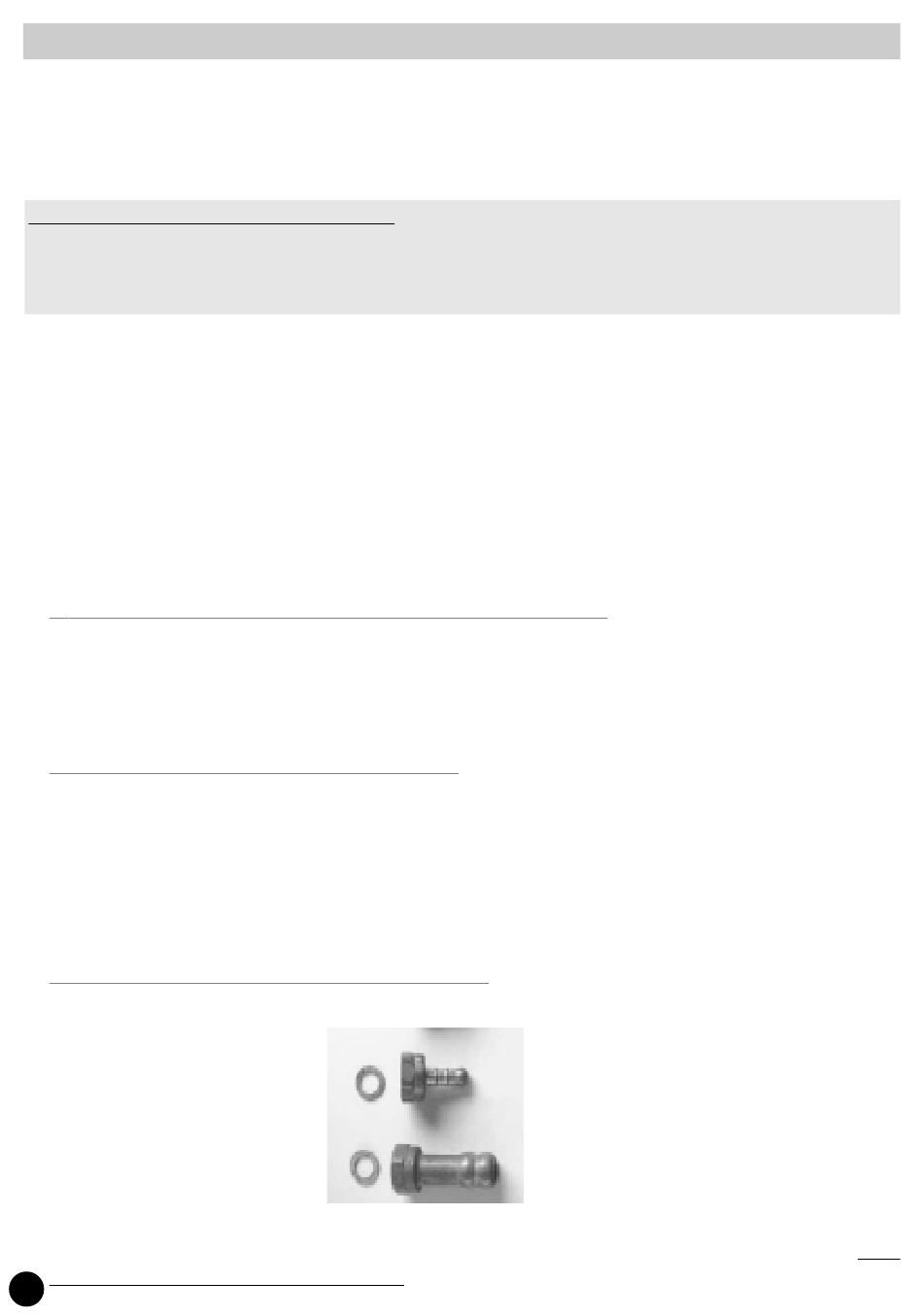

Visser l'about conforme
(2)
Dans tous les cas, s'assurer de la mise en place du joint d'étanchéité. A l'issue des
opérations de raccordement, réaliser un contrôle d'étanchéité à l'eau savonneuse, con-
trôle à la flamme strictement interdit.
8
RACCORDEMENT GAZ
(2)
Butane/Propane
Naturel
Visser directement les écrous du flexible sur le
A réserver uniquement sur les installations
Monter le tube souple sur l'em-
bout d'une part et sur le déten-
deur ou sur la sortie robinet
d'autre part.
