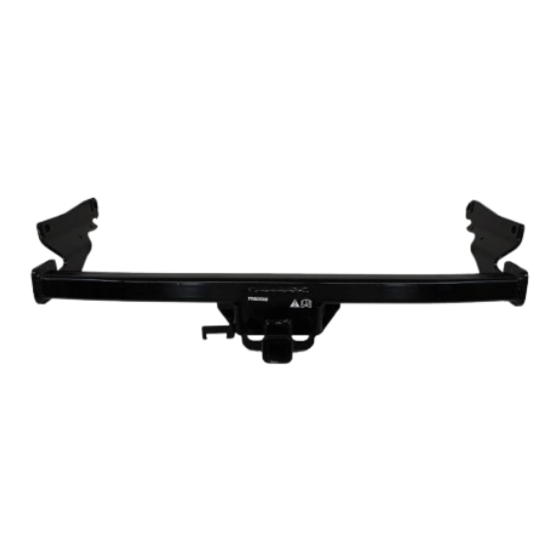

TROUSSE D'ATTACHE-REMORQUE D'ORIGINE
DIRECTIVES D'INSTALLATION ET D'UTILISATION
Merci d'avoir acheté un accessoire d'origine de Mazda.
Avant le retrait et l'installation, veuillez lire attentivement ces directives.
Pour votre sécurité, veuillez lire le contenu de ce livret pour installer et utiliser correctement la trousse
d'attache-remorque.
Gardez ces directives avec les dossiers de votre véhicule pour consultation future.
Ce livret comporte plusieurs sections
au retrait sécuritaires de la trousse d'attache-remorque. Toujours lire et respecter les directives afin d'éviter
des blessures, des accidents et des dommages possibles au véhicule.
AVERTISSEMENT :
ATTENTION :
Pour les zones de ce mode d'emploi où le couple est indiqué, serrer au couple précisé avec une clé
dynamométrique. Pour les zones où le couple est indiqué entre parenthèses ( ), il est indiqué à titre de
valeur de référence, il n'est pas nécessaire d'utiliser une clé dynamométrique pour le serrage.
Ne pas modifier la trousse d'attache-remorque.
Ne pas installer la trousse d'attache-remorque d'une manière autre que celle indiquée dans les
directives suivantes.
En cas de doute, contacter un concessionnaire Mazda pour qu'il installe l'accessoire afin d'éviter toute erreur.
En cas de questions sur l'utilisation de l'accessoire, demander conseil à un concessionnaire Mazda
avant l'emploi.
Mazda et ses fournisseurs ne sont pas responsables des blessures, des accidents et des dommages
corporels et matériels résultant du non-respect de ces directives par le concessionnaire ou l'installateur.
Pour garantir la sécurité et la fiabilité, les travaux d'installation, de retrait et d'élimination doivent être
effectués par un concessionnaire Mazda.
Veiller à ne pas perdre les pièces retirées et s'assurer qu'elles ne sont pas sales, égratignées
ou endommagées.
NOM DE LA PIÈCE :
NUMÉRO DE PIÈCE :
VÉHICULE :
REMARQUE
Pour le concessionnaire
Remettre ces directives au client après l'installation.
Pour le client
Conserver ces directives après l'installation. Elles peuvent être nécessaires
pour l'installation d'autres pièces en option ou le retrait de cet accessoire.
En cas de revente du véhicule ou de cet accessoire, toujours donner ces
directives au prochain propriétaire.
2023-04-10
AVERTISSEMENT
AVERTISSEMENT et
Indique une situation qui peut entraîner des blessures graves ou la mort si la
mention est ignorée.
Indique une situation qui peut entraîner des blessures corporelles ou des dommages
au véhicule si la mention est ignorée.
TROUSSE D'ATTACHE-REMORQUE
VA40-V3-920
CX-50
ATTENTION relatives à l'installation ou
Page 1 de 9
VA40-V3-920 REV C
