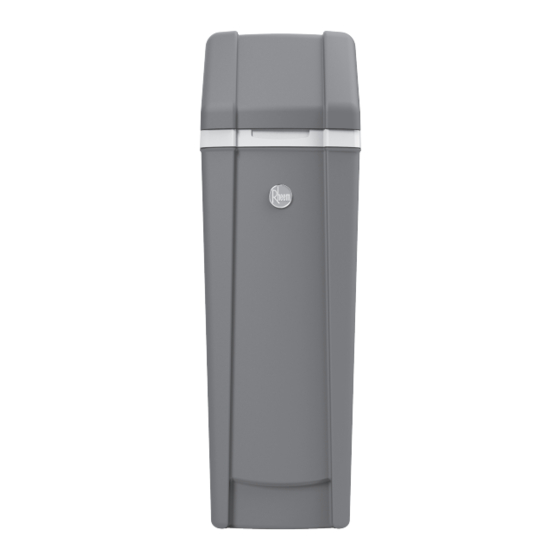

Rheem RHW42 Manuel D'installation Et D'utilisation
Rheem RHW42 Manuel D'installation Et D'utilisation

Rheem RHW42 Manuel D'installation Et D'utilisation

Masquer les pouces Voir aussi pour RHW42:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Model RHW42
How to install, operate
and maintain your Demand
Controlled Water Softener
PRODUCT REGISTRATION
AND WARRANTY EXTENSION
Please register your product on
rheemwatertreatment.com
See warranty page for
extended warranty details.
If you have any questions or concerns when
installing, operating or maintaining your water
softener, call our toll free number:
1-800-754-7027
www.rheemwatertreatment.com
or visit
When you call, please be prepared to provide
the model and serial number of your product,
found on the rating decal inside the salt lid.
System tested and certified by NSF International
against NSF/ANSI Standard 44
for hardness reduction, efficiency and the
reduction of barium and radium 226/228,
and certified to NSF/ANSI/CAN Standard 372.
System tested and certified by the
Water Quality Association against CSA B483.1.
Manufactured and warranted by
Water Channel Partners
1890 Woodlane Drive
Woodbury, MN 55125
7386481 (Rev. G 2/7/22)

Publicité

loading

Sommaire des Matières pour Rheem RHW42

  • Page 1 Model RHW42 How to install, operate and maintain your Demand Controlled Water Softener PRODUCT REGISTRATION AND WARRANTY EXTENSION Please register your product on rheemwatertreatment.com See warranty page for extended warranty details. If you have any questions or concerns when installing, operating or maintaining your water...
  • Page 2 TABLE OF CONTENTS Page Specifications & Performance Claims ............3 Before You Start .
  • Page 3 Operational efficiency is the actual efficiency after the system has been installed. It is typically less than the rated efficiency, due to individual application factors including water hardness, water usage, and other contaminants that reduce a softener's capacity. Model RHW42 Model Code rH42 12,400 @ 2.5 lbs.
  • Page 4 Before You Start = The water softener requires a minimum water flow of 3 gallons per minute at the inlet. Maximum allowable inlet water pressure is 125 psi. If daytime pressure is over 80 psi, nighttime pressure may exceed the maximum. Use a pressure reducing valve if necessary (Adding a pressure reducing valve may reduce the flow).
  • Page 5 Inspect Shipment The parts required to assemble and install the water Remove and discard (or recycle) all packing materials. softener are included with the unit. Thoroughly check To avoid loss of small parts, we suggest you keep the the water softener for possible shipping damage and small parts in the parts bag until you are ready to use parts loss.
  • Page 6 Installation Requirements LOCATION REQUIREMENTS PLUMBING CODES Consider all of the following when selecting an installa- All plumbing must be completed in accordance with tion location for the water softener. national, state and local plumbing codes. = Do not locate the water softener where freezing temperatures occur.
  • Page 7 Installation Requirements VALVE DRAIN REQUIREMENTS 1/4” NPT Thread Barbs for 3/8” Using the flexible drain hose (included), measure and I.D. Tubing cut to the length needed. Flexible drain hose is not Hose Clamp allowed in all localities (check your plumbing codes). If local codes do not allow use of a flexible drain hose, a Drain Hose rigid valve drain run must be used.
  • Page 8 The weight of the tank, when full of ASSEMBLY water and salt, may cause the tank to fracture at the shim. 1. Rheem models are factory assembled. During ® installation, unsnap and remove the top cover, continued on next page together with the salt lid, to expose the softener valve assembly.
  • Page 9 Installation Instructions TYPICAL INSTALLATION (with optional motorized water shutoff valve) Hard Water Soft 1” NPT Water To Outside Pipe Nipple Faucets (not included) Water Softener Plug into Controller Valve Pipe Optional Motorized Water Shutoff Valve 1” NPT Sweat Controller (not included with Adaptor (not water softener) included)
  • Page 10 Installation Instructions continued from previous page Top Cover Nozzle & Venturi 2. Visually check and remove any debris from the Assembly water softener valve inlet and outlet ports. Salt Lid 3. Make sure the turbine assembly spins freely in the "out"...
  • Page 11 Installation Instructions COLD WATER PIPE GROUNDING INSTALL SALT STORAGE TANK OVERFLOW HOSE CAUTION: The house cold water pipe (metal only) is often used as a ground for the house 1. Measure, cut to needed length and connect the 3/8” electrical system, The 3-valve bypass drain line (provided) to the salt storage tank overflow type of installation, shown in Figure 8, elbow and secure in place with a hose clamp.
  • Page 12 Installation Instructions SANITIZE THE WATER SOFTENER / SANITIZE AFTER SERVICE Care is taken at the factory to keep your unit clean and If removing sanitary. Materials used to make the unit will not infect clips... or contaminate your water supply, and will not cause bacteria to form or grow.
  • Page 13 FIG. 17 FIG. 20 1. Press the This is a reminder to use Rheem RHWSC Water UP or DOWN buttons to set the ®...
  • Page 14 Programming the Water Softener NOTE: If your water supply contains iron, compen- which KCl dissolves. See also Page 21 for more sate for it by adding to the water hardness information on salt types. number. For example, assume your water is 2.
  • Page 15 Programming the Water Softener EXTRA RECHARGE PROGRAM MEMORY If electrical power to the softener goes off, the time Sometimes, a manually initiated recharge (regenera- display is blank but the electronic controller keeps the tion) may be desired, or needed. Two examples are: correct time for several hours.
  • Page 16 Connecting the System to Wi-Fi STEP 1. DOWNLOAD THE iQua™ APP STEP 3. PUT WATER SOFTENER CON- TROL INTO CONNECT MODE Go to the App Store or Google Play and download the iQua™ app. This must be installed on your 1.
  • Page 17 8. The app will prompt you to provide a nickname for begins with WCD, followed by a serial number. your softener. This will be displayed on the This is your Rheem water softener. Select it and “Devices” list when you sign in to the app. After ®...
  • Page 18 Controller Features OPTIONAL SETTINGS: California Efficiency Requirement SALT EFFICIENCY Your Rheem Water Softener has a “High ® CLEAN FEATURE Efficiency” feature that can be set ON or OFF. This softener is shipped with the efficiency fea- CLEAN FEATURE MINUTES ture set OFF, which will utilize the maximum...
  • Page 19 Controller Features 4. Press SELECT again to display the “Recharge 6. Press SELECT again to display the backwash time Days” screen. “Add” screen. FIG. 50 FIG. 52 BACKWASH & FAST RINSE TIMES: If you expe- MAXIMUM DAYS BETWEEN REGENERATIONS: rience salty tasting water after regeneration, you The electronic controller automatically determines may need to increase the backwash and fast rinse regeneration fre quency.
  • Page 20 Bypass Blending Valve SERVICE POSITION The bypass blending valve works as a typical push- (Normal Softener Operation) pull bypass valve, but has the added ability to finely adjust hardness of the treated water leaving the water softener. If slightly harder water is desired than is Soft Water normally output by the water softener, this bypass Hard...
  • Page 21 Routine Maintenance ADDING SALT BREAKING A SALT BRIDGE Sometimes, a hard crust or salt “bridge” forms in the Lift the salt lid and check the salt storage level fre- brine tank. It is usually caused by high humidity or quently. If the water softener uses all the salts before you refill it, you will experience hard water.
  • Page 22 Routine Maintenance CLEANING THE NOZZLE & VENTURI PROTECT THE WATER SOFTENER FROM FREEZING A clean nozzle & venturi (See Figure 58) is a necessity for the water softener to work properly. This small If the softener is installed where it could freeze (sum- component creates the suction to move brine from the mer cabin, lake home, etc.), you must drain all water brine tank, into the resin tank.
  • Page 23 Troubleshooting Guide PROBLEM CAUSE CORRECTION 1. No salt in the storage tank. Refill with salt and then use RECHARGE NOW feature. No soft water No soft water & dis- 1. Power supply unplugged at wall outlet, or Check for loss of power and correct. Reset electronic play is blank power cable disconnected from back of elec - controls and then use RECHARGE NOW feature.
  • Page 24 Troubleshooting AUTOMATIC ELECTRONIC DIAGNOSTICS 3. The letter “P” and a dash (or dashes) indicate POSITION switch operation (See Figure 61). If the This water softener self-monitors electronic compo- letter appears, the switch is closed. If the dash nents and circuits for correct operation. If a malfunc- shows, the switch is open.
  • Page 25 Troubleshooting RESETTING TO FACTORY DEFAULTS Position Markers (valve in service) To reset the electronic controller to its factory default for all settings (time, hardness, etc.): 1. Press the SELECT button and hold it until the dis- play changes twice to show “CODE” and the flash- ing model code.
  • Page 26 FIG. 65 Optional Motorized Water Shutoff Valve The Motorized Water Shutoff Valve (sold separately) Motorized Water Shutoff Valve may be used with this Rheem Wi-Fi connected water ® softener and the iQua™ app to remotely turn off the home’s water supply. For example, you may want to turn off the water when going away on vacation.
  • Page 27 Notes...
  • Page 28 Softener Exploded View Valve Assembly See Pages 30 & 31 for parts...
  • Page 29 Overflow Hose Adaptor Kit – 7331258 Repl. Brine Tank (includes Key Nos. 26-28) 7384659 (includes badge below) Adaptor Elbow 7386538 Badge, Rheem Grommet 7384641 Hose Clamp 7384633 Support, Faceplate 7310202 Repl. Brine Valve Assembly Repl. Electronic Control Board (PWA), 7327568 Float, Stem &...
  • Page 30 Valve Exploded View Wear Strip Seal Cross-section View...
  • Page 31 Valve Parts List Part No. Description Part No. Description Motor, Cam & Gear Kit, 1” 7329594 Bypass Blending Valve Assembly, 1” – 7384691 (includes Key Nos. 100-102) Turbine & Support Assembly, Motor – 7290931 including 2 O-Rings (See Key No. 123) &...
  • Page 32 Retain proof of purchase of Rheem RHWSC Water Softener Cleaner to ® validate any warranty claim after the first year. Purchase of no more than three (3) bottles of Rheem RHWSC ® Water Softener Cleaner in a 12 month period may be applied toward compliance with this warranty. Use of any water softener additive other than Rheem RHWSC will not provide extended warranty coverage.
  • Page 33 Modèle RHW42 Guide d’installation, de fonc- tionnement et d’entretien de votre adoucisseur d’eau à régénération commandée ENREGISTREMENT DU PRODUIT ET EXTENSION DE LA GARANTIE Enregistrez votre produit s’il vous plaît sur rheemwatertreatment.com Voir la page de garantie pour plus de détails sur l’extension de la garantie.
  • Page 34 TABLE DES MATIÈRES Page Specifications et rendement ..............3 Avant de commencer .
  • Page 35 à l’efficacité de fonctionnement en raison de multiples facteurs liés aux applica- tions individuelles, notamment la dureté de l’eau, l’utilisation de l’eau et autres contaminants susceptibles de réduire la capacité de l’adoucisseur. Modèle RHW42 Code de modèle rH42 12 400 à...
  • Page 36 Avant de commencer = Le débit minimum d’arrivée d’eau de l’adoucisseur doit être 11 L (3 gallons) par minute. La pression d’arrivée d’eau maximale admissible est de 862 kPa (125 psi). Si la pression d’eau de la maison dépasse la valeur maximale admissible, posez un réducteur de pression dans la canalisation d’alimentation en eau du système de filtration (l’ajout d’un réducteur de pression peut réduire le débit).
  • Page 37 Vérification de la marchandise expédiée Les pièces requises pour l’assemblage et l’installation de Retirez et jetez (ou recyclez) tous les matériaux d’emballage. l’adoucisseur d’eau sont fournies avec l’appareil. Examinez Pour éviter la perte de petites pièces, nous vous suggérons attentivement l’adoucisseur pour vous assurer qu’aucune de les laisser dans les sacs de pièces jusqu’à...
  • Page 38 Consignes d’installation EXIGENCES RELATIVES À L’EMPLACEMENT CODES DE PLOMBERIE Tenez compte de tous les points suivants lors du choix de Tous les travaux de plomberie doivent être réalisés en l’emplacement d’installation de l’adoucisseur. respectant les codes nationaux, provinciaux et locaux. = Ne faites pas fonctionner l’adoucisseur si la température Dans l’État du Massachusetts : le code 248-CMR du ambiante est en deçà...
  • Page 39 Consignes d’installation EXIGENCES RELATIVES AU TUYAU DE Adaptateurs filetés VIDANGE 1/4 po NPT Raccords cannelés pour tuyaux de 9,5 mm de diamètre intérieur Mesurez et coupez le tuyau de vidange souple fourni à la Collier de serrage de tuyau longueur requise. Toutes les municipalités ne permettent pas l’utilisation d’un tuyau de vidange souple (vérifiez vos codes Tuyau de vidange de plomberie).
  • Page 40 ASSEMBLAGE réservoir, une fois rempli d’eau et de sel, peut causer la rupture des cales se trouvant sous le réservoir. 1. Les modèles Rheem sont assemblés à l’usine. Lors de ® l’installation, dégagez et enlevez le couvercle supérieur, suite à la page 10 ensemble avec le couvercle du réservoir de sel, pour...
  • Page 41 Instructions d’installation INSTALLATION TYPE (avec la vanne d’arrêt de l’eau motorisée optionnelle) Eau dure Mamelon de Vers les plomberie de douce robinets NPT de 2,5 cm extérieurs (1 po) (non inclus) Soupape de l’adoucisseur d’eau Branchez dans le module de commande Tuyau Vers le module de...
  • Page 42 Instructions d’installation suite de la page 8 Couvercle supérieur Couvercle Ensemble d’em- 2. Procédez à une inspection visuelle et retirez tous les du réservoir bout et venturi débris des orifices d’entrée et de sortie de l’adoucisseur de sel d’eau. 3. Assurez-vous que la turbine tourne librement dans l’orifice Anneau de de sortie de la soupape (consultez la figure 10).
  • Page 43 Instructions d’installation MISE À LA TERRE SUR LE TUYAU D’EAU INSTALLATION DU TUYAU DE DÉBORDEMENT FROIDE DU RÉSERVOIR DE STOCKAGE DU SEL 1. Mesurez, coupez à la longueur désirée et raccordez la ATTENTION : Le tuyau d’eau froide (en métal) d’une mai- son est souvent utilisé...
  • Page 44 Instructions d’installation DÉSINFECTION DE L’ADOUCISSEUR D’EAU/DÉSINFECTION APRÈS UN ENTRE- TIEN OU UNE RÉPARATION Pour enlever Toutes les précautions sont prises à l’usine pour que votre les agrafes... appareil reste propre et sanitaire. Les matériaux utilisés pour fabriquer l’adoucisseur n’infecteront et ne contamineront pas votre alimentation d’eau et ne favoriseront pas la proliféra- tion de bactéries.
  • Page 45 REMARQUE : Appuyez sur les boutons et relâchez-les aussitôt pour progresser lentement. Il s’agit d’un rappel vous indiquant d’utiliser le nettoyant Maintenez les boutons enfoncés pour d’adoucisseur d’eau Rheem RHWSC trois fois par avancer rapidement. ® année. Pour remettre la minuterie à zéro, appuyez sur REMARQUE : Le réglage de l’heure est automatique...
  • Page 46 Programmation de l’adoucisseur d’eau REMARQUE : Si l’eau contient du fer, compensez la Consultez page 21 pour obtenir de plus amples renseigne- présence de ce métal en réglant la dureté de ments sur les types de sel. l’eau à un niveau plus élevé. Par exemple, 2.
  • Page 47 Programmation de l’adoucisseur d’eau RECHARGE SUPPLÉMENTAIRE MÉMOIRE EN CAS DE PANNE DE COURANT Il peut être souhaitable parfois d’effectuer manuellement une recharge (régénération) supplémentaire. En voici Si le courant électrique est coupé, la « mémoire » deux exemples : intégrée dans le circuit de la minuterie conservera les Vous avez utilisé...
  • Page 48 Connexion du système au Wi-Fi ÉTAPE 1. TÉLÉCHARGER L’APPLICATION ÉTAPE 3. METTEZ LA COMMANDE iQua™ D'ADOUCISSEUR D’EAU EN MODE CONNECTER Allez à la boutique en ligne App Store ou Google Play, puis téléchargez l’application iQua™. Vous devez installer cette 1. Si ce n’est déjà fait, configurez l’adoucisseur (heure, application sur votre téléphone pour pouvoir configurer dureté, niveau de sel, etc.) suivant les instructions, pages votre compte et connecter votre adoucisseur au nuage.
  • Page 49 WCD, suivi d’un numéro de série. Il s’agit de appareils lorsque vous vous connectez à l’application. votre adoucisseur d’eau Rheem . Sélectionnez ce nom Appuyez sur « Complete Setup » (Terminer la configura- ®...
  • Page 50 RÉGLAGES FACULTATIFS Exigence d'efficacité RENDEMENT DU SEL dans l'État de la Californie FONCTION DE NETTOYAGE Votre adoucisseur d'eau Rheem est doté d'une ® DURÉE DE LA FONCTION DE NETTOYAGE fonction « rendement du sel » haut qui peut être activée ou désactivée. Cet adoucisseur est livré avec NOMBRE DE JOURS MAXIMUM ENTRE la fonction du rendement du sel «...
  • Page 51 Caractéristiques du contrôleur 4. Appuyez de nouveau sur le bouton SELECT 6. Appuyez de nouveau sur le bouton SELECT (sélec- (sélectionner) pour afficher l’écran « Recharge Days » tionner) pour afficher l’écran « Add » (ajouter) utilisé (jours de recharge). pour augmenter le temps de lavage à...
  • Page 52 Vanne mélangeur de dérivation POSITION DE SERVICE Le mélangeur de dérivation fonctionne comme un vanne (Fonctionnement normal de l’adoucisseur) de dérivation classique que l’on pousse ou que l’on tire, mais il permet en plus de régler avec précision la dureté de l’eau traitée sortant de l’adoucisseur.
  • Page 53 Entretien de routine AJOUT DE SEL ÉLIMINATION D’UN PONT DE SEL Soulevez le couvercle du réservoir de sel et vérifiez Parfois, une croûte ou « pont » de sel se forme dans le fréquemment le niveau du sel. Si l’adoucisseur d’eau a réservoir à...
  • Page 54 Entretien de routine NETTOYAGE DE L’EMBOUT ET DU VENTURI PROTECTION DE L’ADOUCISSEUR D’EAU CONTRE LE GEL L’embout et le venturi (consultez la figure 58) doivent tou- jours être propres pour que l’adoucisseur d’eau fonctionne Si l’adoucisseur est installé à un endroit exposé au gel bien.
  • Page 55 Guide de dépannage PROBLÈME CAUSE CORRECTIF Pas d’eau douce 1. Pas de sel dans le réservoir de stockage. Remplissez-le de sel, puis utilisez la fonction RECHARGE NOW (régénér- er maintenant). 1. Le bloc d’alimentation électrique est débranché de la prise Assurez-vous qu’il n’y a pas de panne de courant et que tout fonctionne Pas d’eau douce et affichage vierge...
  • Page 56 Dépannage DIAGNOSTICS ÉLECTRONIQUES 3. La lettre « P » suivi d’un ou de plusieurs tirets indique AUTOMATIQUES le fonctionnement du contacteur de POSITION (con- sultez la figure 61). Si la lettre apparaît, le contacteur Ce adoucisseur surveille les circuits et les composants est fermé.
  • Page 57 Dépannage RÉTABLIR LES RÉGLAGES PAR DÉFAUT Repères de position (soupape en service) Pour rétablir tous les réglages par défaut du contrôleur (heure, dureté, etc.) : 1. Appuyez sur le bouton SELECT (sélectionner) et maintenez-le jusqu’à ce que l’écran change deux fois pour indiquer en clignotant le code du modèle.
  • Page 58 Vanne d’arrêt de l’eau motorisée optionnelle Vous pourrez fermer à distance votre arrivée d’eau avec Vanne d’arrêt de l’eau motorisée la vanne d’arrêt motorisée (vendu séparément) de cet adoucisseur d’eau Rheem , connecté au nuage à l’aide ® de l’application iQua™. Vous pouvez par exemple couper l’eau avant de partir en vacances.
  • Page 59 Notes...
  • Page 60 Vue éclatée de l’adoucisseur Ensemble de soupape Cf pages 30 et 31 pour les pièces...
  • Page 61 Ensemble d’adaptateur de tube de 7384659 rechange (plaque incluse ci-dessous) – 7331258 débordement (incluant les repères 26 à 28) 7386538 Plaque de Rheem Adaptateur (coude) 7384641 Pourtour Anneau 7384633 Support, plaque frontale Collier de serrage de tuyau Panneau de commande électronique...
  • Page 62 Vue éclatée de la soupape principale Bande d’usure Joint Vue en coupe transversale...
  • Page 63 Liste des pièces de la soupape principale n° de n° de n° de n° de Description Description repère pièce repère pièce Ensemble de moteur, came et Ensemble de turbine et support, y com- – 7384691 engrenage, 1 po (comprend les repères –...
  • Page 64 Rheem RHWSC pour valider toute réclamation de garantie après ® la première année. Un achat d'au maximum trois (3) bouteilles de nettoyant d’adoucisseur d’eau Rheem RHWSC ® au cours d’une période de 12 mois peut être appliqué au respect de cette garantie. L’utilisation de tout autre additif d’adoucisseur d’eau que le nettoyant Rheem...
