Notice d'utilisation

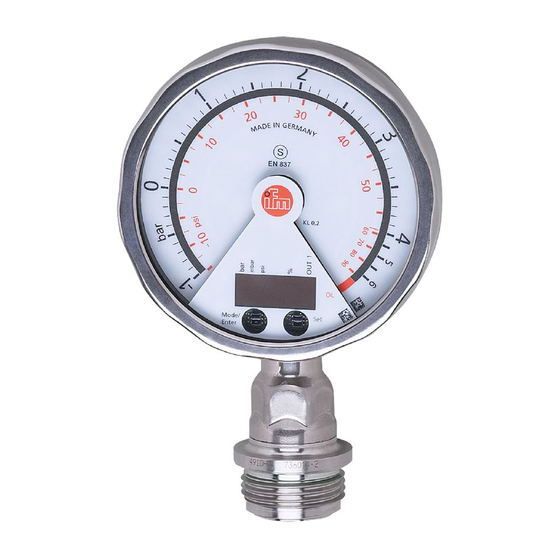

Manomètre transmetteur
PG27xx
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM Electronic EFECTOR 500 PG27 Série

  • Page 1 Notice d'utilisation Manomètre transmetteur PG27xx...
  • Page 2: Table Des Matières

    Contenu 1 Remarque préliminaire ����������������������������������������������������������������������������������������4 1�1 Symboles utilisés �������������������������������������������������������������������������������������������4 2 Consignes de sécurité �����������������������������������������������������������������������������������������4 3 Fonctionnement et caractéristiques ���������������������������������������������������������������������4 3�1 Applications ���������������������������������������������������������������������������������������������������5 4 Fonction ���������������������������������������������������������������������������������������������������������������5 4�1 Traitement des signaux de mesure ���������������������������������������������������������������5 4�2 Contrôle de pression / fonction de commutation �������������������������������������������6 4�3 Contrôle de pression / fonction analogique ���������������������������������������������������7 4�4 Calibrage par le client ������������������������������������������������������������������������������������8 5 Montage ���������������������������������������������������������������������������������������������������������������9...
  • Page 3: Remarque Préliminaire

    9�5 Fonctions services ���������������������������������������������������������������������������������������22 9�5�1 Lecture des valeurs min� et max� pour la pression du système ����������22 9�5�2 Restaurer les réglages usine ��������������������������������������������������������������22 10 Fonctionnement �����������������������������������������������������������������������������������������������22 10�1 Lecture des valeurs de paramètres réglées ����������������������������������������������22 10�2 Messages d'erreur �������������������������������������������������������������������������������������22 11 Schéma d'encombrement �������������������������������������������������������������������������������23 12 Données techniques ����������������������������������������������������������������������������������������24 13 Plages de réglage ��������������������������������������������������������������������������������������������26 14 Réglage usine ��������������������������������������������������������������������������������������������������27...
  • Page 4: Fonctionnement Et Caractéristiques

    3 Fonctionnement et caractéristiques L'appareil surveille la pression du système des installations� 3.1 Applications Type de pression : pression relative Etendue de mesure Surpression Pression Référence (entre parenthèses : admissible d'éclatement gamme d'affichage étendue) PG2793 -1���25 (40) -14,4���362,7 (580,2) 1450 5070 PG2794 -1���10 (16)
  • Page 5: Fonction

    4 Fonction 4.1 Traitement des signaux de mesure • L'appareil génère 2 signaux de sortie selon le paramétrage� OUT1 • Signal de commutation pour la valeur limite de la pression du système� OUT2 • Signal analogique (4���20 mA, 20���4 mA)� • Il affiche la pression actuelle du système� Afficheur analogique : échelle circulaire avec aiguille�...
  • Page 6: 4�3 Contrôle De Pression / Fonction Analogique

    P = pression du système ; HY = hystérésis ; FE = fenêtre 4.3 Contrôle de pression / fonction analogique La sortie analogique peut être paramétrée� • [OU2] détermine si l'étendue de mesure réglée est affichée pour 4���20 mA ([OU2] = [I]) ou pour 20���4 mA ([OU2] = [InEG])� La mise à...
  • Page 7: 4�4 Calibrage Par Le Client

    Réglage usine Etendue de mesure mise à l'échelle I [mA] I [mA] P = pression du système, MAW = valeur initiale de l’étendue de mesure, MEW = valeur finale de l'étendue de mesure : [OU2] = [I] ; : [OU2] = [InEG] Dans l'étendue de mesure réglée le signal de sortie est entre 4 et 20 mA ([OU2] = [I]) ou entre 20 et 4 mA ([OU2] = [InEG])�...
  • Page 8 • P = pression mesurée ; P‘ = valeur mesurée modifiée • CP1 = point de calibrage 1 ; CP1‘ = valeur mesurée modifiée pour • CP2 = point de calibrage 2 ; CP1' CP2‘ = valeur mesurée modifiée pour • 1 = courbe des valeurs mesurées en cas de réglage usine • 2 = courbe des valeurs mesurées après calibrage...
  • Page 9: Montage

    5 Montage Avant le montage et le démontage de l'appareil : s'assurer que l'installa- tion est hors pression� A noter : Si 0% est affiché et le pointeur n’est pas visible, cela ne veut pas dire que le circuit n’est pas sous pression ! Une installation horizontale est recommandée pour les fluides à...
  • Page 10: Montage Sur Flasque G1

    3 Montage par raccord à souder • Référence E30122 • Référence E30130 ; adapteteur avec orifice de fuite Les adaptateurs sont livrés avec joint torique EPDM (référence E30054)� D’autres joints toriques sont disponibles comme accessoires : joint torique FKM (référence E30123)� Pour le processus de montage → notice de montage jointe à l'adaptateur. 4 Montage sur flasque G1 Le joint d’étanchéité...
  • Page 11: Eléments De Service Et D'indication

    7 Eléments de service et d'indication Mode/ Enter 1: Afficheur analogique - Affichage de la pression du système actuelle en bar et PSI ou mbar et inH2O� 2: Couronne à LED Selon la réglage du paramètre [LED] (→ 9.2): - Affichage de seuil d’enclenchement et de seuil de déclenchement� - Fonction aiguille témoin pour valeur maximale ou valeur minimale�...
  • Page 12: Menu

    6: Touche tactile Mode/Enter* - Sélection des paramètres et confirmation des valeurs de paramètres� * Les deux touches tactiles sont activées simplement en appuyant / désactivées en relâchant la touche tactile� La touche tactile doit être entièrement couverte afin d’être activée� Une couverture lente (par ex�...
  • Page 13: 8�2 Explication Du Menu Principal

    8.2 Explication du menu principal SP1/rP1 Valeur limite supérieure / inférieure pour la pression du système à laquelle OUT1 commute� Fonction de sortie pour OUT1 : • Signal de commutation pour les valeurs limites de pression : fonction hys- térésis [H ��] ou fonction fenêtre [F ��], soit en normalement ouvert [� no] soit en normalement fermé...
  • Page 14: 8�3 Structure Du Menu : Niveau 2 (Fonctions Étendues)

    8.3 Structure du menu : niveau 2 (fonctions étendues) 1: Passage au menu principal...
  • Page 15: 8�4 Explication Du Niveau De Menu 2

    8.4 Explication du niveau de menu 2 Unité de mesure standard pour la pression du système� Mode d'affichage : SELd • Pression en l'unité réglée en [Uni]� • Pression en % de l'échelle réglée de la sortie analogique� Valeur minimum de la sortie analogique pour la pression du système : définir la valeur mesurée à...
  • Page 16: Paramétrage

    9 Paramétrage Pendant le paramétrage l'appareil reste en mode de fonctionnement� Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé� 9.1 Paramétrage général Chaque paramétrage se fait en 3 étapes : Sélectionner le paramètre ►...
  • Page 17 Enter appuyé jusqu'à ce que le numéro de code valable apparaisse� ► Appuyer sur [Mode/Enter] brièvement� Livraison par ifm electronic : sans restric- tion d'accès� • Verrouillage / déverrouillage L’appareil peut être verrouillé électroniquement afin d’éviter une opération non intentionnelle�...
  • Page 18: 9�2 Configurer L'afficheur Numérique (Option)

    9.2 Configurer l'afficheur numérique (option) ► Sélectionner [Uni] et régler l'unité de mesure : - [bAr], [mbAr], [PSI], [inHO] ► Sélectionner [SELd] et déterminer le type d'affichage : - [P] : Pression du système en l'unité réglée en Uni� - [P%] : Pression du système en % de l'échelle réglée de la sortie analo- gique ;...
  • Page 19: 9�3 Définir Des Signaux De Sortie

    9.3 Définir des signaux de sortie 9.3.1 Définir des fonctions de sortie ► Sélectionner [OU1] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé�...
  • Page 20: 9�4 Réglages Par L'utilisateur (Option)

    Comme alternative : ► Sélectionner [ASP] et déterminer la valeur mesurée à laquelle 4 mA sont fournis (20mA si [OU2] =[InEG])� ► Sélectionner [AEP] et déterminer la valeur mesurée à laquelle 20 mA sont fournis (4mA si [OU2] =[InEG])� Ecart minimum entre ASP et AEP = 25 % de la valeur finale de l‘étendue de mesure (turn down 1:4)�...
  • Page 21: 9�4�5 Régler L'amortissement Pour Le Signal Analogique

    9.4.5 Régler l'amortissement pour le signal analogique ► Sélectionner [dAA] et saisir une valeur entre 0,01 et 30 s� Valeur dAA = temps de réponse entre le changement de la pression et le changement du signal analogique en secondes� 9.4.6 Calibrer la courbe des valeurs mesurées Si l’appareil doit adopter les réglages pour les points de calibrage, les conditions suivantes doivent être respectées : - CP1 et CP2 doivent être dans l’échelle de mesure (c’est-à-dire entre ASP et AEP)�...
  • Page 22: 9�5 Fonctions Services

    9.5 Fonctions services 9.5.1 Lecture des valeurs min. et max. pour la pression du système ► Sélectionner [HI] ou [LO] et appuyer sur [Set] brièvement� [HI] = valeur max�, [LO] = valeur min� Effacer la mémoire : ► Sélectionner [HI] ou [LO]� ►...
  • Page 23: Schéma D'encombrement

    11 Schéma d'encombrement Dimensions en mm 1: Afficheur analogique 2: Afficheur numérique 3: Touche tactile (bouton de programmation)
  • Page 24: Données Techniques

    12 Données techniques Tension d'alimentation [V] ������������������������������������������������������������������������������������ 18���32 DC Consommation [mA] ������������������������������������������������������������������������������������������� < 70 (24 V) Courant de sortie [mA]���������������������������������������������������������������������������������������������������� 250 Protection courts-circuits ; protection inversion de polarité / protection surcharges, chien de garde intégré Chute de tension [V] ������������������������������������������������������������������������������������������������������� < 2 Retard à...
  • Page 25 Matières en contact avec le fluide ���������������������������������������������������������� inox / 316L / 1�4435, état de surface : Ra < 0,4 / Rz 4 céramique (99,9 % Al2O3) ; PTFE Matières du boîtier ���������������������������������������inox 1�4404 (316L) ; PA ; FPM (Viton) ; PTFE ; �����������������������������������������������������������������������������������vitre : verre de sécurité...
  • Page 26: Plages De Réglage

    13 Plages de réglage ΔP min� min� min� min� mbar -4,8 160,0 -5,0 159,8 -5,0 135,0 20,0 160,0 inH2O -1,95 64,25 -2,05 64,15 -2,00 54,20 8,05 64,25 0,05 -0,96 40,00 -1,00 39,96 -1,00 33,76 5,24 40,00 0,02 -13,8 579,9 -14,4 579,3 -14,4 489,3...
  • Page 27: Réglage Usine

    14 Réglage usine Réglage usine Réglage utilisateur 25,0 % VEM * 24,9 % VEM * ASP / tASP 0 % VEM * AEP / tAEP 100 % VEM * COF / tCOF 0,06 0,03 bAr / mbAr SELd SPRP * = la valeur en pourcentage affichée de la valeur maxi de l'étendue de mesure (VEM) du capteur correspondant est réglée�...
