N.B. : modèle sur patte illustré, utilisez la
même procédure pour les modèles
sur piédestal.
N.B. : L'ADAPTATEUR DU VENTILATEUR N'EST PAS UTILISÉ POUR LES MODÈLES 200.
(JETEZ-LES)
N.B. : POUR FACILITER L'INSTALLATION, LE VENTILATEUR DOIT ÊTRE INSTALLÉ AVANT QUE LE POÊLE
SOIT PLACÉ À SA POSITION FINALE.

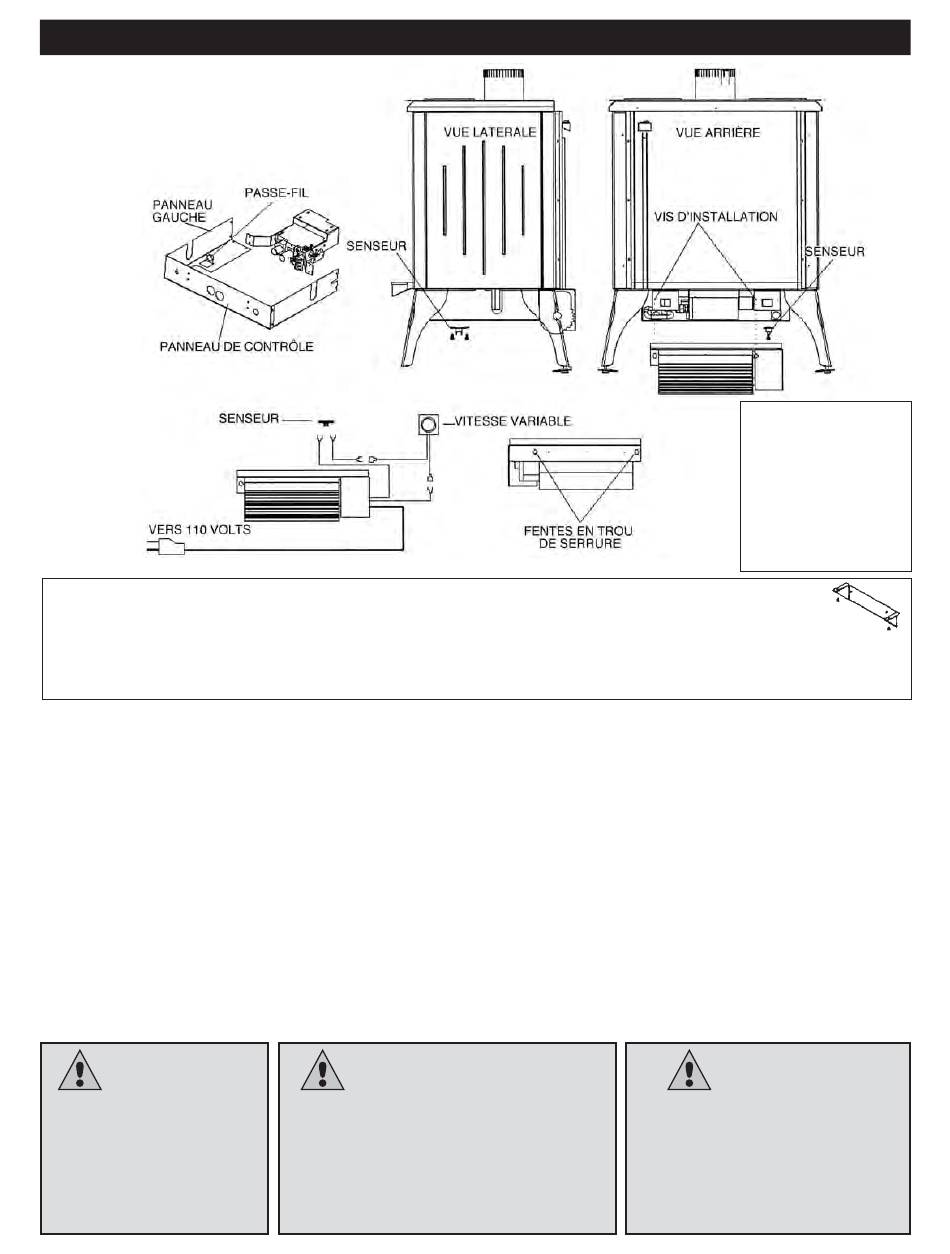

VENTILATEUR CONTRÔLÉ PAR UN THERMOSTAT AUTOMATIQUE MARCHE/ARRÊT (no de pièce # F35FK)
1. Installez le contrôle de vitesse variable dans le panneau de contrôle. Il se situera à côté des contrôles de la valve.
Passez les fils du contrôle de vitesse dans le passe-fil en plastique de 3/4" situé sur le panneau gauche.
2. Placez les vis d'installation sur l'arrière de l'appareil, tel qu'illustré dans le diagramme ci-dessus. Placez les fentes
en trou de serrure de l'arrière du ventilateur sur ses vis et abaisser en position.
3. Branchez les câbles des senseurs et contrôle comme illustré dans le diagramme de branchement.
4. Mettre l'interrupteur à «ON» (sens horaire). N.B. : Le poêle doit être installé et la conduite de gaz branchée au
préalable.
5. Allumez le poêle. Une fois que le senseur atteindra la température de fonctionnement (approximativement 10 à
15 minutes) le ventilateur se mettra en marche. Le ventilateur peut être mis hors tension et tournant l'interrupteur
complètement dans le sens antihoraire.
6. Une fois le ventilateur en marche, il peut être préférable d'ajuster la vitesse minimale de celui-ci. Inclinez le
panneau de contrôle vers l'avant pour avoir accès à l'arrière du contrôle de vitesse. Tournez le contrôle à son
réglage le plus bas (complètement dans le sens horaire). La vis de d'ajustement se situe sur le côté du contrôle
de vitesse. (Il peut être préférable de réduire la vitesse minimale du ventilateur pour réduire le niveau de bruit
émis par le ventilateur.) Replacez le panneau de contrôle.
AVERTISSEMENT :
Les branchements à une
boîte de jonction pour les
installations encastrées
doivent être faits par un
électricien qualifié. Suivre
tous les codes.
Installation du ventilateur optionnel
AVERTISSEMENT : - Instruction
de mise à la terre – Cet appareil est
équipé d'une fiche à trois branche pour
vous protéger des chocs électriques.
Elle doit être branchée directement dans
une prise à trois trous corectement mise
à la terre.
Identifiez tous les fils avant de les
13
LISTE DE PIÈCES :
- Support (4000-5000
seulement)
- 1 contrôle à vitesse
variable avec 2
bouts mâles
- 1 poignée noire
- 1 écrou rapide
- 2 vis d'installation
AVERTISSEMENT :
débrancher pour l'entretien ou
des réparations. Les erreurs de
branchements peuvent
occasionner un fonctionnement
incorrect ou dangereux. Vérifiez
le bon fonctionnement.
