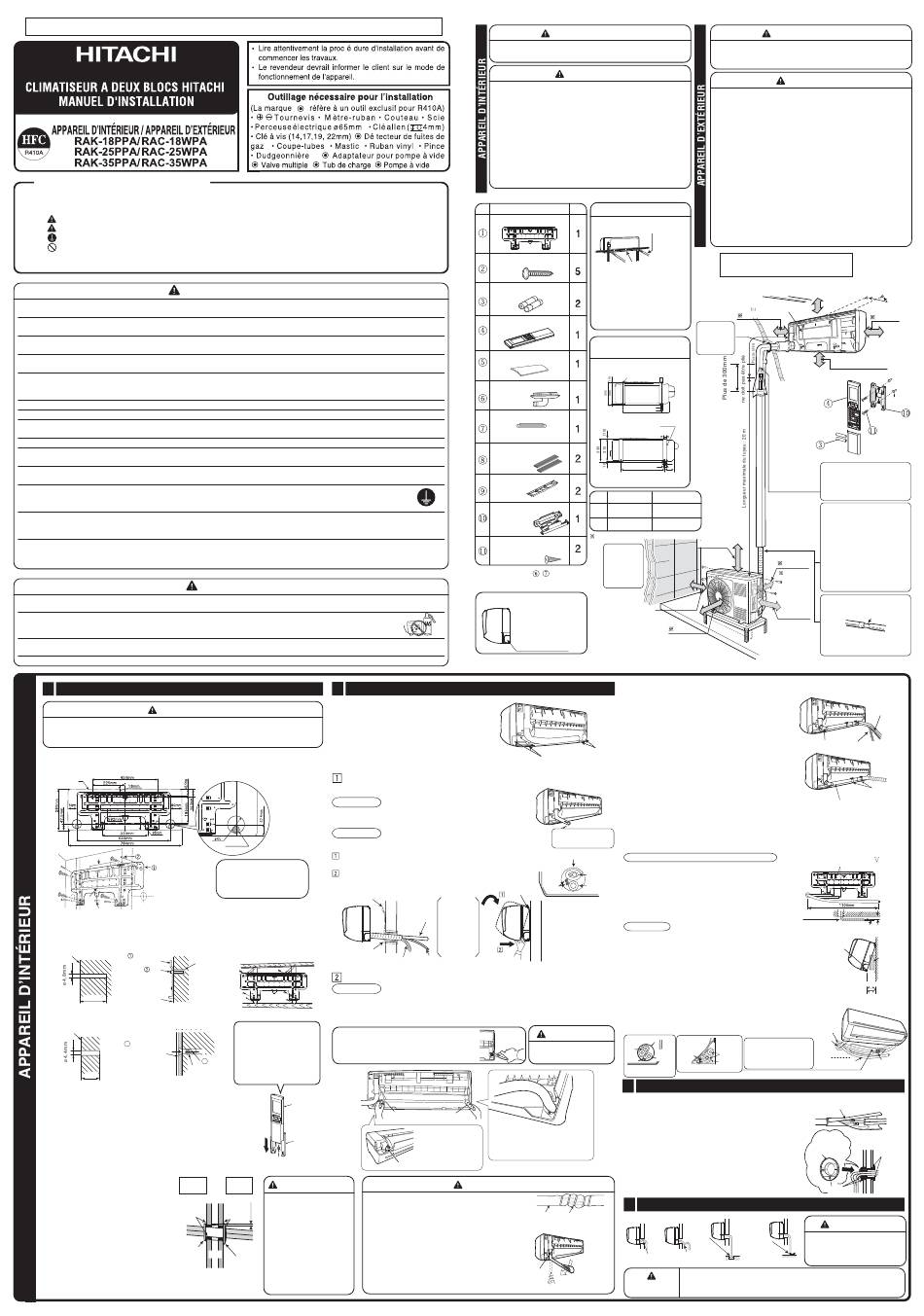

Hitachi RAK-18PPA Manuel D'installation

FPOUR LE SERVICE PERSONNEL SEULEMENT
CONSIGNES DE SÉCURITÉ
• Lisez attentivement les consignes de sécurité avant de mettre l'appareil en marche.
• Le contenu de ce chapitre est vital pour assurer un fonctionnement en toute sécurité. Prêtez attention notamment aux
signes d'avertissement ci-dessous.
AVERTISSEMENT ....... Une fausse méthode d'installation risque de provoquer un accident mortel ou des blessures graves.
ATTENTION ................. Une mauvaise installation risque d'entraîner des conséquences graves.
Veuillez utiliser un fil de terre.
Cette signe avec des figures indique la prohibition.
Assurez-vous qu'après installation, l'appareil fonctionne correctement. Expliquez au client comment utiliser et entretenir correctement
l'appareil, en vous référant au mode d'emploi. Demandez au client de conserver ce manuel d'installation avec le manuel d'instructions.
AVERTISSEMENT
• Demandez à votre revendeur ou à un technicien qualifié d'installer votre appareil. Si vous faites l'installation vous-même, vous risquez de provoquer une fuite d'eau, un court-
circuit ou un incendie.
• Tout au long de l'installation, suivez les instructions contenues dans le manuel. Une mauvaise installation risque d'entraîner des fuites d'eau, une électrocution ou un
incendie.
• Assurez-vous que les emplacements choisis sont capables de supporter le poids des appareils. Si ce n'est pas le cas, les appareils risquent de tomber et de constituer un
danger.
• Suivez les règles concernant l'installation électrique et les méthodes décrites dans le manuel d'installation. Utilisez le type de fil électrique officiellement approuvé dans votre
pays. Veillez à utiliser le circuit spécifié. Un travail peu soigné ou un fil électrique de mauvaise qualité peut causer un court-circuit ou un feu.
• Assurez vous que vous utilisez les fil de raccordement adéquats pour connecter l'appareil d'extérieur à celui d'intérieur. Une fois les extrémités du câble insérées dans les
bornes, vérifiez que les connexions sont correctement effectuées pour éviter que la force extérieure ne soit appliquée à la section de raccordement de la base des bornes.
Une insertion inappropriée ou un contact branlant peut causer un court-circuit ou un feu.
• Utilisez les pièces spécifiées pour l'installation. Sinon, une chute de l'appareil, des fuites d'eau, des chocs électriques ou des incendies risquent de se produire.
• Assurez-vous d'utiliser la tuyauterie spécifiée pour R410A, sous peine de briser les tubes en cuivre ou de provoquer des dysfonctionnements.
• Lors de l'installation ou du déplacement d'un climatiseur, évitez l'infiltration d'air autre que le réfrigérant spécifié (R410A) dans le cycle de refroidissement. En cas d'infiltration
d'un autre type d'air, le niveau de pression du cycle de refroidissement risque d'augmenter anormalement et d'entraîner un risque de rupture et de blessure.
• Prévoyez une ventilation adéquate au cas où il y aurait une fuite de gaz de réfrigération. Si le gaz de réfrigération entre en contact avec du feu, il peut devenir toxique.
• Après l'installation, il faut vérifier s'il n'y a pas de fuite de gaz de réfrigération. Si le gaz de réfrigération s'échappe dans la pièce et entre en contact avec du feu dans un
convecteur, un radiateur, etc., il peut devenir toxique.
• Les modifications non autorisées du climatiseur peuvent se révéler dangereuses. En cas de panne, il faut appeler un technician ou un électricien spécialisé en systèmes de
climatisation. Toute réparation mal effectuée risque de provoquer des fuites d'eau, des décharges électriques, des incendies, etc.
• Veuillez connecter le fil de terre au fil de source d'énergie à l'appareil d'extérieur, et entre l'appareil d'extérieur et celui d'intérieur. Ne raccordez pas le fil de
terre aux tuyaux de gaz ou d'eau, au paratonnerre ou à la ligne de terre téléphonique. Une erreur dans l'installation d'un filde terre peut causer une
électrocution.
• Lorsque vous avez terminé de récupérer le fluide réfrigérant (évacuation), arrêtez le compresseur et retirez le tuyau du fluide réfrigérant.
Si vous retirez ce dernier alors que le compresseur fonctionne et que la vanne de service est ouverte, l'air est aspiré et la pression augmente rapidement
dans le système du cycle de refroidissement, entraînant un risque d'explosion ou de blessure.
• Lors de l'installation de l'appareil, veillez à installer le tuyau du fluide réfrigérant avant de démarrer le compresseur.
Si le tuyau du fluide réfrigérant n'est pas installé et si le compresseur fonctionne avec la vanne de service ouverte, l'air est aspiré et le niveau de pression du
cycle de refroidissement peut augmenter anormalement, entraînant un risque de rupture et de blessure.
• Un interrupteur devrait être placé dans la boîte de distribution de l'électricité, pour le fil de source d'énergie à l'appareil d'extérieur connecté directement. En cas d'installation faite
autrement, un commutateur principal avec l'écart de contact de plus de 3mm devrait être placé. Sans un interrupteur, le danger d'électrocution est présent.
• Ne pas installer l'appareil à proximité de gaz inflammables. En cas de fuites de gaz inflammables autour de l'installation, le groupe de condensation
risque de prendre feu.
• Lors de l'installation du tub d'évacuation, s' assurer que l'eau s'écoule sans problème. Une installation incorrecte risque de provoquer des fuites d'eau et
d'endommager vos meubles.
• Utilisez un cordon d'alimentation homologué IEC. Type de cordon d'alimentation : NYM.
1 Installation de la plaque de fixation, percée du mur et pose de la gaine de protection
ATTENTION
• Vous pouvez vidanger le conteneur d'eau de l'appareil intérieur par la gauche.
Pour cela, vous devez fixer la plaque à l'horizontale ou légèrement inclinée vers le côté du tuyau
de vidange. Si ce n'est pas le cas, de la condensation pourrait s'écouler du conteneur d'eau.
Montage direct au mur
• Utilisez des poutres invisibles dans le mur pour maintenir la plaque de fixation.
Circuit visible de l'appareil
extérieur
Niveau Vis pour plaque de fixation
Plaque de
fixation
Ligne
Ouverture murale
Plomb
Procédures d'installation et précautions
• Procédures de fixation de la plaque.
1. Percez des trous dans le 2. Introduisez une cheville
mur (comme illustré ci- dans chaque trou (comme
dessous). illustré ci-dessous).
Cheville
Mur
Plaque de
(Procuré
fixation
localement)
Vis
Mur
32mm
• Procédures de fixation du support de télécommande.
1. Percez des trous dans 2. Introduisez une cheville dans
le mur (comme illustré chaque trou (comme illustré
ci-dessous). ci-dessous).
Mur
Support de
10
télécommande
Cheville
(Procuré
20mm
localement)
Installation de la télécommande
• La télécommande peut être placée sur son support fixé sur un mur ou une
poutre.
•
Pour utiliser la télécommande sur son support, assurez-vous que l'appareil
reçoit le signal transmis par le contrôleur au niveau de l'emplacement où le
support doit se trouver lorsque le signal est reçu à partir de la télécom-
mande. La transmission du signal est perturbée par les éclairages
fluorescents. Par conséquent, lors de l'installation du support de la
télécommande, allumez les lampes, même en plein jour, pour déterminer
l'emplacement de montage du support.
Traversée du mur et pose de la gaine de protection
• Percer le mur avec un léger angle pour créer
Côté
une ouverture de ø65mm légèrement inclinée
intérieur
vers l'extérieur.
• Couper la gaine de protection en fonction de
Boucher
l'épaisseur du mur.
au mastic
• Tout espace vide autour de la gaine de
protection doit être complètement bouché au
mastic pour éviter les entrées d'eau de pluie
dans la pièce.
• Lors de l'installation du tub d'évacuation,
Gaine de
s' assurer que l'eau s'écoule sans problème. Une
protection
installation incorrecte risque de provoquer des
fuites d'eau et d'endommager vos meubles.
• Utilisez un cordon d'alimentation homologué
IEC. Type de cordon d'alimentation : NYM.
ATTENTION
2 Installation de l'appareil intérieur
Découpe de la douille du capot inférieur
• Pour l'installation du tuyau depuis le côté droit,
gauche ou inférieur, utilisez un couteau pour
effectuer des ouvertures comme illustré.
TUYAUTERIE DEPUIS LE COTE DROIT (VERS L'ARRRIERE, VERS
LE BAS, A L'HORIZONTALE)
Préparation
• Raccordez le câble de connexion.
• Tirez sur le tuyau, le câble de connexion et le tuyau de vidange.
Installation
Tuyau de vidange • Insérez le tuyau dans l'ouverture murale.
La partie supérieure de l'appareil intérieur est fixée à la
Si possible, vissez la plaque de fixation à plaque.
proximité des crochets inférieur et
La saillie de la partie inférieure de l'appareil intérieur est
supérieur au niveau de l'emplacement de
accrochée à la plaque de fixation.
suspension de l'appareil intérieur. Utilisez
4 vis ou plus pour fixer la plaque.
1 Plaque de fixation
3. Fixez la plaque au mur avec
des vis 4,1 x 32 (comme
illustré ci-dessous).
Gaine de protection
Plafond
Tuyau de vidange Câble de connexion
TUYAUTERIE DEPUIS LE COTE GAUCHE (VERS L'ARRRIERE, VERS LE BAS, A L'HORIZONTALE)
Préparation
Changement du tuyau de vidange et procédures d'installation.
• Lors de l'installation du tuyau depuis le côté gauche, changez l'emplacement du tuyau de
vidange et du bouchon de vidange, comme illustré ci-dessous. Veillez à enfoncer le tuyau
de vidange jusqu'à ce que le matériau d'isolation l'enveloppe.
La télécommande est à
• Utilisez des pinces pour tirer sur le
positionner sur son
support en la faisant bouchon de vidange.
glisser dans le sens (Méthode aisée pour retirer le bouchon de
indiqué sur la figure
vidange).
11 Vis
jusqu'à ce qu'elle s'engage
au niveau de l'extrémité
inférieure du support.
Télécommande
Support de
télécommande
Vis (2 pièces)
Côté
AVERTISSEMENT
extérieur
Vérifiez que le câble n'est pas en • Ne forcez pas lorsque vous attachez la bande
2-5mm
Boucher
contact avec des pieces de caoutchouc utilisée pour fixer l'isolant.
au mastic
métalliques dans le mur. Utilisez
Sinon, vous risquez d'endommager l'isolant
la gaine de protection pour passer
thermique et de produire de la condensation.
le câble dans le creux du mur,
• Tirez la partie inférieure de l'appareil intérieur
pour éviter que le câble ne soit
vers l'extérieur pour vérifier si ce dernier est
endommagé par des souris.
fixé à la plaque. Une installation incorrecte
MUR A moins que le mur ne soit
peut provoquer des vibrations et du bruit.
Manchon de
complètement hermétique, de l'air
• Pliez le tuyau tout en maintenant enfoncée la
la gaine de
contenant un fort taux d'humidité
partie inférieure du support de tuyauterie avec
protection
est acheminé de l'extérieur et de
les mains.
la condensation peut se former.
CHOIX DE L'EMPLACEMENT
AVERTISSEMENT
• Cet appareil doit être installé à un emplacement stable, sans
vibrations et capable de supporter tout le poids de l'appareil.
• Ne pas installer l'appareil près d'une source de chaleur ou
d'un obstacle au flux d'air.
• Les distances de dégagement du haut, de droite et de
gauche sont indiquées dans la figure ci-dessous.
• L'emplacement doit permettre l'évacuation de l'eau et le
raccordement des tubes à l'appareil extérieur.
• Pour éviter les brouillages, il convient de placer le
climatiseur et sa télécommande à 1m au moins des postes
de radio ou de télévision.
• Pour éviter les erreurs de transmission de signaux de la
télécommande, veillez à placer la télécommande loin de
tout appareil à haute fréquence et des systèmes sans fil à
forte puissance.
Noms des composants internes
No. Pièce
Plaque de fixation
Vis pour plaque de
fixation
Piles de type AAA
Télécommande
Feuille d'isolation
Tuyau de vidange
Douille
(RAC-35WPA)
Tamis filtrant d'air
Boîtier en C
Support de
télécom-
mande
Vis pour support
de télécommande
Le composant de est inclus
dans l'emballage de l'appareil extérieur.
Si l'alimentation provient de
l'appareil intérieur,
débranchez le câble
d'alimentation de la boîte de
câbles à droite ou à gauche
de l'appareil intérieur.
Tiroir pour câbles (côté droit)
Ouverture
Les câbles de connexion, le tuyau et le
tuyau de vidange doivent être attachés
ensemble avec du ruban vinyle.
Ouverture murale
1
Plaque
Câble
de fixation
Soulevez le
Circuit de vidange
corps de
Tuyau de la tuyauterie
l'appareil,
réfrigérant vers l'arrière
puis
appuyez
fortement
dessus.
Projection
ATTENTION
Si vous n'introduisez pas
suffisamment le tuyau, vous risquez
de provoquer une fuite d'eau.
Bouchon de Tuyau de
vidange
vidange
• Retirez le capot inférieur
• Introduisez profondément le tuyau jusqu'à ce que la
• Insérez fermement et au
section isolante de l'extrémité du tuyau de vidange
maximum le bouchon de
vidange. recouvre la saillie de l'appareil intérieur.
Bouchon
de vidange
ATTENTION
Ruban de
Tuyau
caoutchouc du
tuyau trop serré
Support de
Résultat de la trans-
tuyauterie
formation après avoir
plié le tuyau vers le bas.
(Respectez les observations suivantes et veillez à obtenir l'autorisation du client avant de procéder à l'installation.)
• L'appareil extérieur doit être installé à un emplacement
pouvant supporter une lourde charge. Sinon, le bruit et les
vibrations générés pourraient augmenter.
ATTENTION
• N'exposez pas l'appareil aux rayons directs du soleil ou
aux précipitations. En outre, une bonne ventilation doit être
assurée et ne faire l'objet d'aucune obstruction.
• L'air provenant de l'appareil ne doit pas souffler directement
sur des animaux ou des plantes.
• Les espaces libres situés en haut, à gauche, à droite et à
l'avant de l'appareil sont illustrés dans la figure ci-dessous.
Au moins trois des côtés susmentionnés doivent être
laissés dégagés.
• La hauteur d'installation doit être supérieure ou égale à
2.300 mm à partir du sol.
• Veillez à ce que l'air chaud provenant de l'appareil et le
bruit ne dérangent pas les personnes se trouvant à
proximité.
• N'installez pas l'appareil à un emplacement exposé au gaz
inflammable, à la vapeur, à l'huile et à la fumée.
Sens de la tuyauterie
Qté
• L'emplacement doit permettre l'évacuation de l'eau.
• Placez l'appareil extérieur et son câble de connexion à 1
Sens de la tuyauterie vers
m minimum de l'antenne ou de la transmission de signaux
l'arrière et depuis la gauche
des postes de télévision, de radio ou du téléphone. Vous
éviterez ainsi les interférences.
Figure illustrant l'installation des
Raccordement
appareils intérieur et extérieur.
6 sens de montage des tuyaux sont
autorisés : vers l'arrière, vers l'arrière
et depuis la gauche, à l'horizontale et
depuis la droite, à l'horizontale et
depuis la gauche, vers le bas à la
verticale et depuis la droite, vers le bas
à la verticale et depuis la gauche.
Veiller à boucher
complètement
Dimensions du support
tous les espaces
au mastic.
de montage de l'appareil extérieur
RAC-18WPA
RAC-25WPA
support de montage
45
12
30
500 100
RAC-35WPA
support de montage
50
12
35
500
125
(unité : mm)
RAC-18WPA
RAC-35WPA
RAC-25WPA
A
Plus de 400mm Plus de 300mm
B Plus de 150mm Plus de 50mm
distance de dégagement maximale souhaitée
Plus de 200mm
Les espaces libres situés en
haut, à gauche, à droite et
à l'avant de l'appareil sont
illustrés dans la figure ci-
dessous. Au moins trois des
côtés susmentionnés
doivent être laissés
dégagés.
Plus de 100mm
A
INSTALLATION APRES LE RACCORDEMENT DES TUYAUX REFRIGERANTS
• Le tuyau réfrigérant doit être réglé de façon à pénétrer
dans le trou du mur et doit être disponible pour
d'autres raccordements.
• Le raccord entre 2 tuyaux doit être recouvert d'isolant
prévu à cet effet. Puis, les tuyaux doivent être
entourés d'une gaine isolante.
• Raccordez le câble de connexion une fois le capot
Ouverture
inférieur retiré.
(Reportez-vous à la section "Branchement du cordon
d'alimentation")
• Une fois les réglages effectués, faites passer le câble
de connexion et les tuyaux dans l'espacement
disponible sous l'appareil. Utilisez le support pour
les maintenir serrés.
• Le support peut être fixé dans deux emplacements.
Veuillez choisir la position la plus facile.
RACCORDEMENT DU TUY AU REFRIGERANT PENDANT
L'INSTALLATION DE L'APPAREIL INTERIEUR
Préparation à la pose des tuyaux réfrigérants
• Les tuyaux réfrigérants et le câble de connexion sont
Tuyau
pliés et attachés.
Tuyau de vidange
Plier légèrement pour
former un arc de petit
Installation
angle
Accrochez l'appareil intérieur à la plaque de fixation. Utilisez le
support temporaire à l'arrière de l'appareil intérieur pour pousser
sa partie inférieure de 15 cm vers l'avant.
• Faites passer le tuyau de vidange par le trou du mur.
• Une fois les tuyaux réfrigérants raccordés, entourez-les de gaine isolante.
• Raccordez le câble de connexion une fois le capot inférieur retiré.
(Reportez-vous à la section "Branchement du cordon
d'alimentation")
• Une fois les réglages effectués, faites passer le câble de
connexion et les tuyaux réfrigérants dans l'espacement
disponible sous l'appareil intérieur.
• La saillie de l'appareil intérieur doit être accrochée à la
plaque de fixation.
Ouverture murale
Câble de
Tuyau ré-
Tuyau
connexion
Tuyau de fri gérant
vidange
Câble
Gaine
Circuit de vidange de la tuyauterie isolante thermique
vers l'arrière depuis le côté gauche
3 Isolation thermique et finalisation de la tuyauterie
• Les raccords doivent être entièrement recouverts d'isolant
thermique, puis entouré d'une bande de caoutchouc.
• Ne serrez pas trop le ruban lorsque vous attachez les bornes.
La présence de jeu ou un serrage excessif peuvent favoriser
la condensation.
• Attacher ensemble la tuyauterie et le câble électrique à l'aide
d'un ruban vinyl, comme illustré dans la partie correspondant
à l'installation des appareils intérieur et extérieur. Les bloquer
ensuite dans des crochets de fixation.
• Pour améliorer l'isolation thermique et pour éviter la
condensation d'eau, recouvrir la partie extérieure de la
tuyauterie d'évacuation de gaine isolante.
• Boucher tous les espaces au mastic.
4 Installation of Drain Hose
Fossé
Accumulation
d'eau de
condensation
Accumulation d'eau
Coudé vers le
de condensation
haut
Vous pouvez choisir le côté (gauche ou droit) d'installation du tuyau de vidange. Veillez
à l'évacuation régulière de l'eau de condensation de l'appareil intérieur pendant
ATTENTION
l'installation (en cas de négligence, vous risquez de provoquer une fuite d'eau).
AVERTISSEMENT
ATTENTION
Plus de
50mm
2
1
Plus de 50mm
Plus de 50mm
2.300 mm minimum
Cheville
La tuyauterie intérieure doit être
isolée avec la gaine fourni. (Si la
longueur de gaine est insuffisante,
compléter avec un produit du
marché.)
• L'humidité affecte facilement l'huile
réfrigérante. Veillez à ce que de
l'eau ne s'infiltre pas dans le cycle.
• La différence de hauteur entre les
appareils intérieur et extérieur doit
être inférieure à 10m.
• Le tuyau de raccordement, quelles
que soient ses dimensions, doit être
B
isolé avec une gaine prévue à cet
distance de effet et entouré d'un ruban vinyle.
dégagement
(L'isolant se détériorera s'il n'est pas
maximale
entouré de ruban).
souhaitée
Raccordement du tuyau de vidange
Plus de
isolé.
200mm Diamètre intérieur : 16 mm
Utilisez le tuyau de vidange isolé
pour les tuyaux intérieurs (produit
commercial)
Tuyau de
vidange
Tuyau Câble de
connexion
Support
Gaine isolante (doit
être entourée de ruban
vinyle tous les 120 mm)
L'embout des tuyaux réfrigérants se
situe au niveau du symbole " ".
inférieur
à 5 mm
Saillie
Crochet
environ
15cm
Gaine de
protection
Tuyau de
Tirez cette pièce vers l'avant vidange
pendant le raccordement du
tuyau réfrigérant pour faciliter
Partie
l'opération. Câble de connexion
raccordée
Matériau d'isolation pour
raccordement des tuyaux
Manchon
de la gaine
de protection
Mastic
Mastic
ATTENTION
Veillez à ce que le tuyau de vidange
ne soit pas mal raccordé, coudé mais
qu'il respecte les conditions
indiquées à la figure de gauche.
