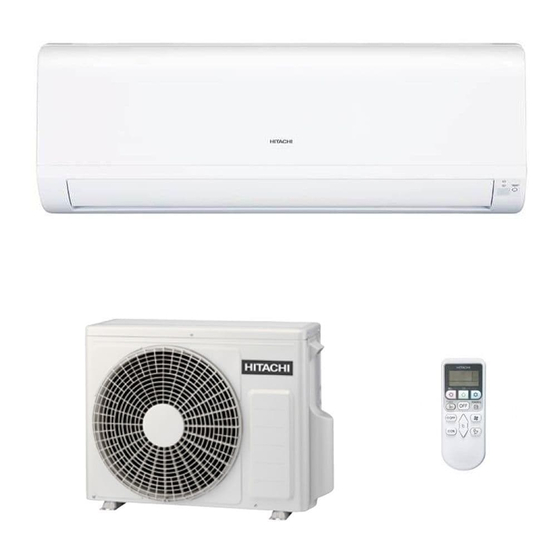

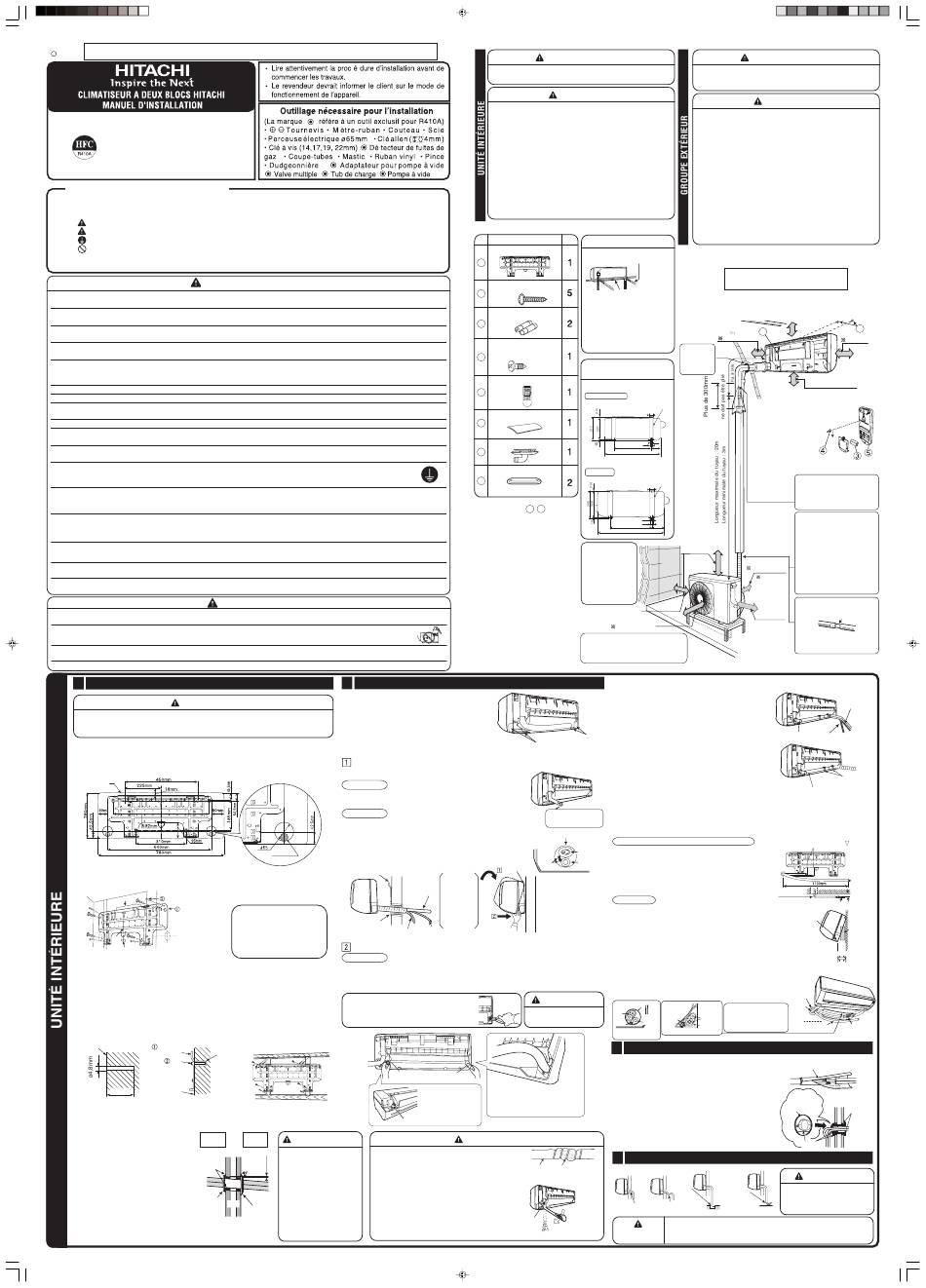

CONSIGNES DE SÉCURITÉ
• Lisez attentivement les consignes de sécurité avant de mettre l'appareil en marche.
• Le contenu de ce chapitre est vital pour assurer un fonctionnement en toute sécurité. Prêtez attention notamment aux
signes d'avertissement ci-dessous.
AVERTISSEMENT ....... Une fausse méthode d'installation risque de provoquer un accident mortel ou des blessures graves.
ATTENTION ................. Une mauvaise installation risque d'entraîner des conséquences graves.
Veuillez utiliser un fil de terre.
Cette signe avec des figures indique la prohibition.
Assurez-vous qu'après installation, l'appareil fonctionne correctement. Expliquez au client comment utiliser et entretenir correctement
l'appareil, en vous référant au mode d'emploi. Demandez au client de conserver ce manuel d'installation avec le manuel d'instructions.
AVERTISSEMENT
• Demandez à votre revendeur ou à un technicien qualifié d'installer votre appareil. Si vous faites l'installation vous-même, vous risquez de provoquer une fuite d'eau, un court-
circuit ou un incendie.
• Tout au long de l'installation, suivez les instructions contenues dans le manuel. Une mauvaise installation risque d'entraîner des fuites d'eau, une électrocution ou un
incendie.
• Assurez-vous que les emplacements choisis sont capables de supporter le poids des appareils. Si ce n'est pas le cas, les appareils risquent de tomber et de constituer un
danger.
• Suivez les règles concernant l'installation électrique et les méthodes décrites dans le manuel d'installation. Utilisez le type de fil électrique officiellement approuvé dans votre
pays. Veillez à utiliser le circuit spécifié. Un travail peu soigné ou un fil électrique de mauvaise qualité peut causer un court-circuit ou un feu.
• Assurez vous que vous utilisez les fil de raccordement adéquats pour connecter le groupe extérieur à celui d'intérieur. Une fois les extrémités du câble insérées dans les
bornes, vérifiez que les connexions sont correctement effectuées pour éviter que la force extérieure ne soit appliquée à la section de raccordement de la base des bornes.
Une insertion inappropriée ou un contact branlant peut causer un court-circuit ou un feu.
• Utilisez les pièces spécifiées pour l'installation. Sinon, une chute de l'appareil, des fuites d'eau, des chocs électriques ou des incendies risquent de se produire.
• Assurez-vous d'utiliser la tuyauterie spécifiée pour R410A, sous peine de briser les tubes en cuivre ou de provoquer des dysfonctionnements.
• Lors de l'installation ou du déplacement d'un climatiseur, évitez l'infiltration d'air autre que le réfrigérant spécifié (R410A) dans le cycle de refroidissement. En cas d'infiltration
d'un autre type d'air, le niveau de pression du cycle de refroidissement risque d'augmenter anormalement et d'entraîner un risque de rupture et de blessure.
• Prévoyez une ventilation adéquate au cas où il y aurait une fuite de gaz de réfrigération. Si le gaz de réfrigération entre en contact avec du feu, il peut devenir toxique.
• Après l'installation, il faut vérifier s'il n'y a pas de fuite de gaz de réfrigération. Si le gaz de réfrigération s'échappe dans la pièce et entre en contact avec du feu dans un
convecteur, un radiateur, etc., il peut devenir toxique.
• Les modifications non autorisées du climatiseur peuvent se révéler dangereuses. En cas de panne, il faut appeler un technicien ou un électricien spécialisé en systèmes de
climatisation. Toute réparation mal effectuée risque de provoquer des fuites d'eau, des décharges électriques, des incendies, etc.
• Veuillez connecter le fil de terre au fil de source d'énergie au groupe extérieur, et entre le groupe extérieur et celui d'intérieur. Ne raccordez pas le fil de
terre aux tuyaux de gaz ou d'eau, au paratonnerre ou à la ligne de terre téléphonique. Une erreur dans l'installation d'un filde terre peut causer une
électrocution.
• Lorsque vous avez terminé de récupérer le fluide réfrigérant (évacuation), arrêtez le compresseur et retirez le tuyau du fluide réfrigérant.
Si vous retirez ce dernier alors que le compresseur fonctionne et que la vanne de service est ouverte, l'air est aspiré et la pression augmente rapidement
dans le système du cycle de refroidissement, entraînant un risque d'explosion ou de blessure.
• Lors de l'installation de l'appareil, veillez à installer le tuyau du fluide réfrigérant avant de démarrer le compresseur.
Si le tuyau du fluide réfrigérant n'est pas installé et si le compresseur fonctionne avec la vanne de service ouverte, l'air est aspiré et le niveau de pression du
cycle de refroidissement peut augmenter anormalement, entraînant un risque de rupture et de blessure.
• Les câbles électriques ne doivent ni être remaniés ni ajoutés.
Utilisez bien un disjoncteur exclusif.
Sinon, un feu ou une décharge électrique est possible suite à une mauvaise connexion, une mauvaise isolation ou une surcharge.
• Connectez les câbles correctement aux bornes, et fermez fermement les cache-bornes.
Sinon, une surchauffe du contact de borne, un feu ou une décharge électrique est possible.
• Assurez-vous que tous les points de connexion des câbles électriques sont exempts de poussière et fixez-les fermement.
Sinon, un feu ou une décharge électrique est possible.
• Un interrupteur devrait être placé dans la boîte de distribution de l'électricité, pour le fil de source d'énergie au groupe extérieur connecté directement. En cas d'installation faite
autrement, un commutateur principal avec l'écart de contact de plus de 3mm devrait être placé. Sans un interrupteur, le danger d'électrocution est présent.
• Ne pas installer l'appareil à proximité de gaz inflammables. En cas de fuites de gaz inflammables autour de l'installation, le groupe de condensation
risque de prendre feu.
• Lors de l'installation du tub d'évacuation, s' assurer que l'eau s'écoule sans problème. Une installation incorrecte risque de provoquer des fuites d'eau et
d'endommager vos meubles.
• Utilisez un cordon d'alimentation homologué IEC. Type de cordon d'alimentation : NYM.
1 Installation de la plaque de fixation, percée du mur et pose de la gaine de protection
ATTENTION
• Vous pouvez vidanger le conteneur d'eau de l'unité intérieure par la gauche.
Pour cela, vous devez fixer la plaque à l'horizontale ou légèrement inclinée vers le côté du tuyau
de vidange. Si ce n'est pas le cas, de la condensation pourrait s'écouler du conteneur d'eau.
Montage direct au mur
• Utilisez des poutres invisibles dans le mur pour maintenir la plaque de fixation.
Circuit visible du groupe
extérieur
Vis pour plaque de fixation
Niveau
Plaque de
fixation
Ligne
Ouverture murale
Plomb
Procédures d'installation et précautions
• Procédures de fixation de la plaque.
1. Percez des trous dans le 2. Introduisez une cheville
mur (comme illustré ci- dans chaque trou (comme
dessous). illustré ci-dessous).
Mur Plaque de
fixation
Vis
Mur
32mm
Traversée du mur et pose de la gaine de protection
• Percer le mur avec un léger angle pour créer
Côté
une ouverture de ø65mm légèrement inclinée
intérieur
vers l'extérieur.
• Couper la gaine de protection en fonction de
Boucher
l'épaisseur du mur.
au mastic
• Tout espace vide autour de la gaine de
protection doit être complètement bouché au
mastic pour éviter les entrées d'eau de pluie
dans la pièce.
• Lors de l'installation du tub d'évacuation,
Gaine de
s' assurer que l'eau s'écoule sans problème. Une
protection
installation incorrecte risque de provoquer des
fuites d'eau et d'endommager vos meubles.
• Utilisez un cordon d'alimentation homologué
IEC. Type de cordon d'alimentation : NYM.
RAK_RAS_18/25/35/50PEB_25/35/50PEBC_IM_FR 1
ATTENTION
2 Installation de l'unité intérieure
Découpe de la douille du capot inférieur
• Pour l'installation du tuyau depuis le côté droit,
gauche ou inférieur, utilisez un couteau pour
effectuer des ouvertures comme illustré.
TUYAUTERIE DEPUIS LE COTE DROIT (VERS L'ARRRIERE, VERS
LE BAS, A L'HORIZONTALE)
Préparation
• Raccordez le câble de connexion.
• Tirez sur le tuyau, le câble de connexion et le tuyau de vidange.
Installation
• Insérez le tuyau dans l'ouverture murale.
La partie supérieure de l'unité intérieure est fixée à la
1
plaque.
La saillie de la partie inférieure de l'unité intérieure est
2
Tuyau de vidange
accrochée à la plaque de fixation.
Plaque de fixation
1
Si possible, vissez la plaque de
fixation à proximité des crochets
Gaine de protection
inférieur et supérieur au niveau
Tuyau de vidange Câble de connexion
de l'emplacement de suspension
de l'unité intérieure. Utilisez 4
TUYAUTERIE DEPUIS LE COTE GAUCHE (VERS L'ARRRIERE, VERS LE BAS, A L'HORIZONTALE)
vis ou plus pour fixer la plaque.
Préparation
Changement du tuyau de vidange et procédures d'installation.
• Lors de l'installation du tuyau depuis le côté gauche, changez l'emplacement du tuyau de
vidange et du bouchon de vidange, comme illustré ci-dessous. Veillez à enfoncer le tuyau
de vidange jusqu'à ce que le matériau d'isolation l'enveloppe.
• Utilisez des pinces pour tirer sur le
bouchon de vidange.
(Méthode aisée pour retirer le bouchon de
3. Fixez la plaque au mur avec
vidange).
des vis 4,1 x 32 (comme
illustré ci-dessous).
Cheville Plafond
(Procuré
localement)
Côté
AVERTISSEMENT
extérieur
Vérifiez que le câble n'est pas en • Ne forcez pas lorsque vous attachez la bande
2-5mm
Boucher contact avec des pieces
de caoutchouc utilisée pour fixer l'isolant.
au mastic métalliques dans le mur. Utilisez
Sinon, vous risquez d'endommager l'isolant
la gaine de protection pour passer
thermique et de produire de la condensation.
le câble dans le creux du mur,
• Tirez la partie inférieure de l'unité intérieure
pour éviter que le câble ne soit
vers l'extérieur pour vérifier si ce dernier est
endommagé par des souris.
fixé à la plaque. Une installation incorrecte
A moins que le mur ne soit
MUR
peut provoquer des vibrations et du bruit.
Manchon de
complètement hermétique, de l'air
• Pliez le tuyau tout en maintenant enfoncée la
la gaine de
contenant un fort taux d'humidité
partie inférieure du support de tuyauterie avec
protection
est acheminé de l'extérieur et de
les mains.
la condensation peut se former.
CHOIX DE L'EMPLACEMENT
AVERTISSEMENT
• Cet appareil doit être installé à un emplacement stable, sans
vibrations et capable de supporter tout le poids de l'appareil.
ATTENTION
• Ne pas installer l'appareil près d'une source de chaleur ou
d'un obstacle au flux d'air.
• Les distances de dégagement du haut, de droite et de
gauche sont indiquées dans la figure ci-dessous.
• L'emplacement doit permettre l'évacuation de l'eau et le
raccordement des tubes au groupe extérieur.
• Pour éviter les brouillages, il convient de placer le
climatiseur et sa télécommande à 1m au moins des postes
de radio ou de télévision.
• Pour éviter les erreurs de transmission de signaux de la
télécommande, veillez à placer la télécommande loin de
tout appareil à haute fréquence et des systèmes sans fil à
forte puissance.
• La hauteur d'installation doit être supérieure ou égale à
2.300 mm à partir du sol.
Noms des composants internes
No. Pièce Qté
Plaque de fixation
1
Vis pour plaque de
fixation
2
Piles de type AAA
3
Vis pour support de
télécommande
4
Télécommande
5
L.H
Feuille d'isolation
6
Tuyau de vidange
7
Douille
8
(RAC-50WEB)
8
Le composant de 7 est inclus
dans l'emballage du groupe extérieur.
Ouverture
Les câbles de connexion, le tuyau et le
tuyau de vidange doivent être attachés
ensemble avec du ruban vinyle.
Ouverture murale
Plaque Câble
1
de fixation
Circuit de vidange
Soulevez le
Tuyau
de la tuyauterie
corps de
réfrigérant vers l'arrière
l'appareil,
puis
appuyez
fortement
dessus.
Projection
ATTENTION
Si vous n'introduisez pas
suffisamment le tuyau, vous risquez
de provoquer une fuite d'eau.
Tuyau de
Bouchon de
vidange vidange
• Retirez le capot inférieur
• Introduisez profondément le tuyau jusqu'à ce que la
• Insérez fermement et au
section isolante de l'extrémité du tuyau de vidange
maximum le bouchon de
vidange. recouvre la saillie de l'unité intérieure.
Bouchon
de vidange
ATTENTION
Ruban de
Tuyau
caoutchouc du
tuyau trop serré
Support de
Résultat de la trans-
tuyauterie
formation après avoir
plié le tuyau vers le bas.
(Respectez les observations suivantes et veillez à obtenir l'autorisation du client avant de procéder à l'installation.)
• Le groupe extérieur doit être installé à un emplacement
pouvant supporter une lourde charge. Sinon, le bruit et les
vibrations générés pourraient augmenter.
• N'exposez pas l'appareil aux rayons directs du soleil ou
aux précipitations. En outre, une bonne ventilation doit être
assurée et ne faire l'objet d'aucune obstruction.
• L'air provenant de l'appareil ne doit pas souffler directement
sur des animaux ou des plantes.
• Les espaces libres situés en haut, à gauche, à droite et à
l'avant de l'appareil sont illustrés dans la figure ci-dessous.
Au moins trois des côtés susmentionnés doivent être
laissés dégagés.
• Veillez à ce que l'air chaud provenant de l'appareil et le
bruit ne dérangent pas les personnes se trouvant à
proximité.
• N'installez pas l'appareil à un emplacement exposé au gaz
inflammable, à la vapeur, à l'huile et à la fumée.
• L'emplacement doit permettre l'évacuation de l'eau.
• Placez le groupe extérieur et son câble de connexion à 1
m minimum de l'antenne ou de la transmission de signaux
des postes de télévision, de radio ou du téléphone. Vous
éviterez ainsi les interférences.
Sens de la tuyauterie
Sens de la tuyauterie vers
l'arrière et depuis la gauche
Figure illustrant l'installation des
appareils intérieur et extérieur.
Raccordement
6 sens de montage des tuyaux sont
autorisés : vers l'arrière, vers l'arrière
et depuis la gauche, à l'horizontale et
depuis la droite, à l'horizontale et
depuis la gauche, vers le bas à la
Plus de 50mm
verticale et depuis la droite, vers le bas
à la verticale et depuis la gauche.
Veiller à boucher
complètement
tous les espaces
Dimensions du support
au mastic.
de montage du groupe extérieur
(unité : mm)
RAC-18/25/35WEB
support de
montage
50
12
34
500
80
660
RAC-50WEB
support de
montage
57
12
39
500 146
792
Les espaces libres situés en
Plus de 200mm
haut, à gauche, à droite et
à l'avant de l'appareil sont
illustrés dans la figure ci-
dessous.Au moins trois des
côtés susmentionnés
doivent être laissés
dégagés.
Plus de 100mm
Plus de 00mm 3
Pour l'installation du groupe extérieur,
prévoir un espace au moins des 2 côtés
autour du groupe pour assurer le flux
de ventilation.
INSTALLATION APRES LE RACCORDEMENT DES TUYAUX REFRIGERANTS
• Le tuyau réfrigérant doit être réglé de façon à pénétrer
dans le trou du mur et doit être disponible pour
d'autres raccordements.
• Le raccord entre 2 tuyaux doit être recouvert d'isolant
prévu à cet effet. Puis, les tuyaux doivent être
entourés d'une gaine isolante.
• Raccordez le câble de connexion une fois le capot
Ouverture
inférieur retiré.
(Reportez-vous à la section "Branchement du cordon
d'alimentation")
• Une fois les réglages effectués, faites passer le câble
de connexion et les tuyaux dans l'espacement
disponible sous l'appareil. Utilisez le support pour
les maintenir serrés.
• Le support peut être fixé dans deux emplacements.
Veuillez choisir la position la plus facile.
RACCORDEMENT DU TUY AU REFRIGERANT PENDANT
L'INSTALLATION DE L'UNITÉ INTÉRIEURE
Préparation à la pose des tuyaux réfrigérants
• Les tuyaux réfrigérants et le câble de connexion sont
Tuyau
pliés et attachés.
Tuyau de
vidange
Plier légèrement pour former
un arc de petit angle
Installation
Accrochez l'unité intérieure à la plaque de fixation. Utilisez le
support temporaire à l'arrière de l'unité intérieure pour pousser
sa partie inférieure de 15 cm vers l'avant.
• Faites passer le tuyau de vidange par le trou du mur.
• Une fois les tuyaux réfrigérants raccordés, entourez-les de gaine isolante.
• Raccordez le câble de connexion une fois le capot inférieur retiré.
(Reportez-vous à la section "Branchement du cordon
d'alimentation")
• Une fois les réglages effectués, faites passer le câble de
connexion et les tuyaux réfrigérants dans l'espacement
disponible sous l'unité intérieure.
• La saillie de l'unité intérieure doit être accrochée à
plaque de fixation.
Ouverture murale
Tirez cette pièce vers l'avant
Câble de
Tuyau ré-
Tuyau pendant le raccordement du
connexion
Tuyau de fri gérant
tuyau réfrigérant pour faciliter
Câble vidange
Gaine
l'opération.
isolante thermique
Circuit de vidange de la tuyauterie
vers l'arrière depuis le côté gauche
3 Isolation thermique et finalisation de la tuyauterie
• Les raccords doivent être entièrement recouverts d'isolant
thermique, puis entouré d'une bande de caoutchouc.
• Ne serrez pas trop le ruban lorsque vous attachez les bornes.
La présence de jeu ou un serrage excessif peuvent favoriser
la condensation.
• Attacher ensemble la tuyauterie et le câble électrique à l'aide
d'un ruban vinyl, comme illustré dans la partie correspondant
à l'installation des appareils intérieur et extérieur. Les bloquer
ensuite dans des crochets de fixation.
• Pour améliorer l'isolation thermique et pour éviter la
condensation d'eau, recouvrir la partie extérieure de la
tuyauterie d'évacuation de gaine isolante.
• Boucher tous les espaces au mastic.
4 Installation of Drain Hose
Fossé
Accumulation
d'eau de
condensation
Accumulation d'eau
Coudé vers le
de condensation
haut
Vous pouvez choisir le côté (gauche ou droit) d'installation du tuyau de vidange. Veillez
à l'évacuation régulière de l'eau de condensation de l'unité intérieure pendant
ATTENTION
l'installation (en cas de négligence, vous risquez de provoquer une fuite d'eau).
AVERTISSEMENT
ATTENTION
Plus de
50mm
2
1
Plus de 50mm
2.300 mm minimum
( )
Cheville Procuré localement
La tuyauterie intérieure doit être
isolée avec la gaine fourni. (Si la
longueur de gaine est insuffisante,
compléter avec un produit du
marché.)
• L'humidité affecte facilement l'huile
réfrigérante. Veillez à ce que de
l'eau ne s'infiltre pas dans le cycle.
• La différence de hauteur entre les
appareils intérieur et extérieur doit
être inférieure à 10m.
• Le tuyau de raccordement, quelles
que soient ses dimensions, doit être
Plus de 50mm
isolé avec une gaine prévue à cet
distance de effet et entouré d'un ruban vinyle.
dégagement
(L'isolant se détériorera s'il n'est pas
maximale
entouré de ruban).
souhaitée
Raccordement du tuyau de vidange
Plus de
isolé.
200mm Diamètre intérieur : 16 mm
Utilisez le tuyau de vidange isolé
pour les tuyaux intérieurs (produit
commercial)
Tuyau de
vidange
Tuyau Câble de
connexion
Support
Gaine isolante (doit
être entourée de ruban
vinyle tous les 120 mm)
L'embout des tuyaux réfrigérants se
situe au niveau du symbole " ".
inférieur
à 5 mm
Saillie
Crochet
environ 15cm
la
Gaine de
protection
Tuyau de
vidange
Partie
Câble de connexion
raccordée
Matériau d'isolation pour
raccordement des tuyaux
Manchon
de la gaine
de protection
Mastic
Mastic
ATTENTION
Veillez à ce que le tuyau de vidange
ne soit pas mal raccordé, coudé mais
qu'il respecte les conditions
indiquées à la figure de gauche.
