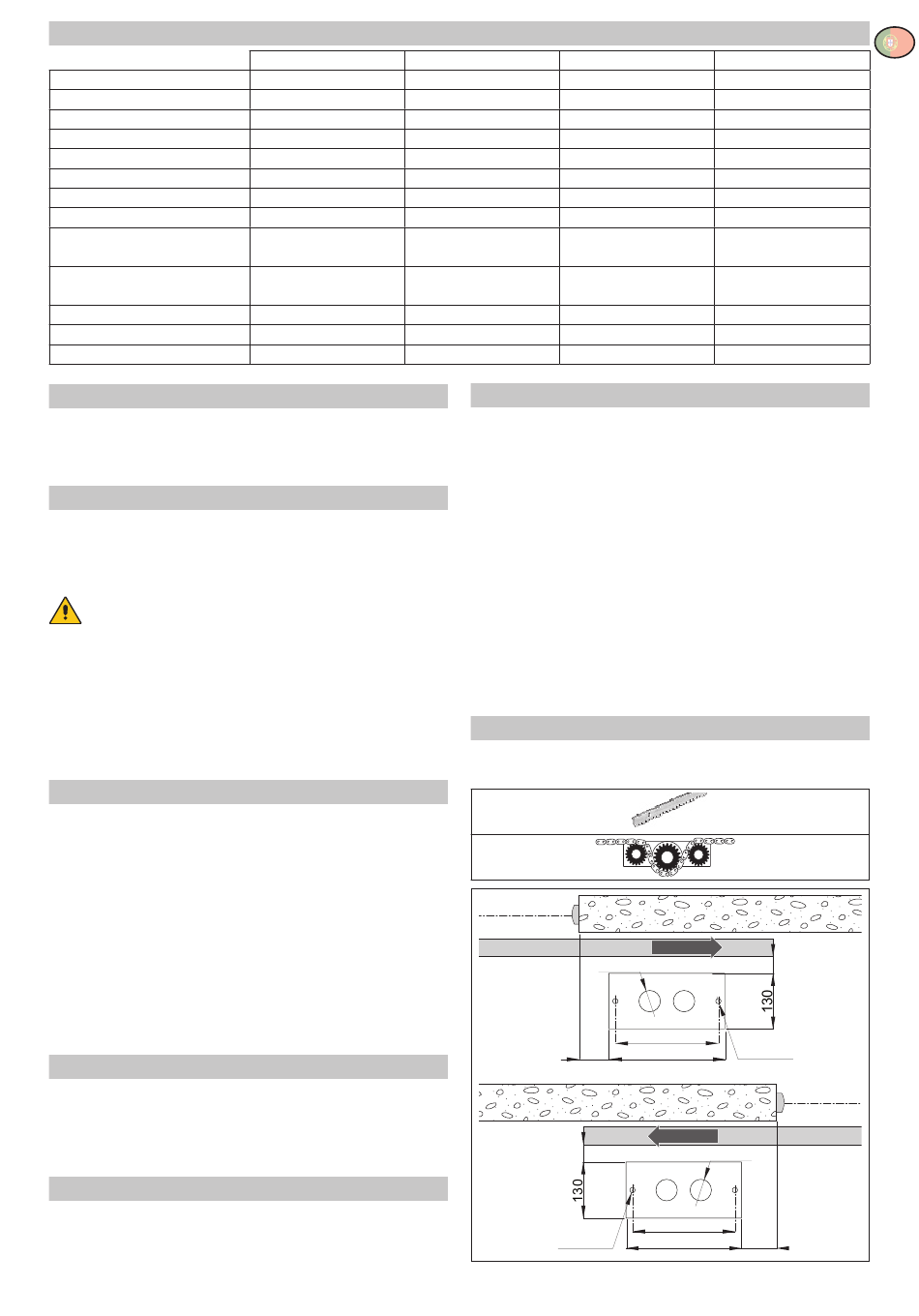

1. DADOS TÉCNICOS
Alimentação
Absorção
Tomada
Condensador
Curso máximo
Velocidade
Max. peso de porta
Classe de serviço
Numero mín.
de ciclos consecutivos
Intermitência
Temperatura
Grau de protecção
Quadro eléctronico
2. REFERÊNCIAS ILUSTRAÇÕES
A garantia de funcionamento e as performances declaradas se
obtêm somente com acessórios e dispositivos de segurança
DITEC.
2.1 Referências de instalação tipo (fig. 1)
[1] Rádio controlo
[2] Lampejante
[3] Selector de chave
[4] Ligue a alimentação num interruptor unipolar de tipo
homologado com distância de abertura dos contactos de
pelo menos 3 mm (não fornecido).
A ligação à rede deve ser feita num canal independente
e separado das ligações aos dispositivos de comando e
de segurança.
[5] Aresta em borracha - aresta de proximidade
[6] Moto-redutor + quadro eléctronico
[somente CROSS18E-18VE]
[7] Foto-células
2.2 Referências de moto-redutor
[8] Motor
[9] Cárter
[10] Quadro de comando
[11] Desbloqueio manual
[12] Conjunto dos fins-de-curso rotativos
[13] Conjunto dos fins-de-curso em alavanca
[14] Conjunto dos fins-de-curso magnéticos
[15] Pinhão
[16] Cárter do pinhão
[17] Batente da cremalheira
[18] Estribo fins-de-curso magnéticos
[19] Estribo fins-de-curso em alavanca
2.3 Acessórios
CROSSCRI Cremalheira em aço galvanizado
CROSSTC Kit tracção em corrente
CAT1 Cadeia 1/2" (5 m)
CATG Junta para cadeia 1/2"
3. INSTALAÇÃO
Todas as medidas indicadas são expressas em milímetros (mm),
excepto diversa indicação.
CROSS18 CROSS18E
230 V~ / 50 Hz 230 V~ / 50 Hz
3 A
1200 N
25 µF
11 m
0,2 m/s
1800 kg
4 - INTENSO 4 - INTENSO
50
S2 = 30 min S2 = 30 min
S3 = 50% S3 = 50%
-20 °C / +55 °C -20 °C / +55 °C
IP24D
E1A-LOGICM E1A (incorporado)
35
CROSS18VE
230 V~ / 50 Hz
3 A 3 A
1200 N 1200 N
25 µF 25 µF
20 m 20 m
0,2 m/s 0,2 m/s
1800 kg 1800 kg
4 - INTENSO
50 50
S2 = 30 min
S3 = 50%
-20 °C / +55 °C
IP24D IP24D
LOGICM (incorporado)

3.1 Controlos preliminares

Controlar a estabilidade da portinhola (descarrilamento e caídas
laterais) e o estado das rodas de deslizamento e que as guias
superiores não criem atritos.
A guia de deslizamento deve ficar firmemente fixada no chão,
de modo que seu inteiro comprimento esteja completamente
visível e não deve apresentar nenhum tipo de irregularidade
que poderia impedir o movimento da portinhola.
Devem ser instaladas as batidas de paragem em abertura e
em fechamento.
N.B.: verificar que o portão não possa sair das guias de desli-
zamento e cair.
Caso o portão apresente algumas fendas, cobri-las para eliminar
os pontos de corte.
É oportuno instalar, nas extremidades da portinhola, dispositivos
de segurança para reduzir as forças de choque.
3.2 Predisposição da chapa de base
- Introduzir os grampos de fixação na chapa de base e fixá-
los com as porcas em dotação.
(*) CROSSCRI X = 40 mm
(**) CROSSTC 70 mm
Ø50x2
min
60
X+20 (*)
70 (**)
Ø12.5x2
CROSS19V
400 V~ / 50 Hz
1,2 A
1500 N
-
20 m
0,2 m/s
1800 kg
4 - INTENSO
50
S2 = 30 min
S3 = 50%
-20 °C / +55 °C
IP24D
E1T
OPENING
X+20 (*)
70 (**)
240
270 Ø12.5x2
OPENING
Ø50x2
240
min
270 150
CROSS18-19 - IP1984
