FR

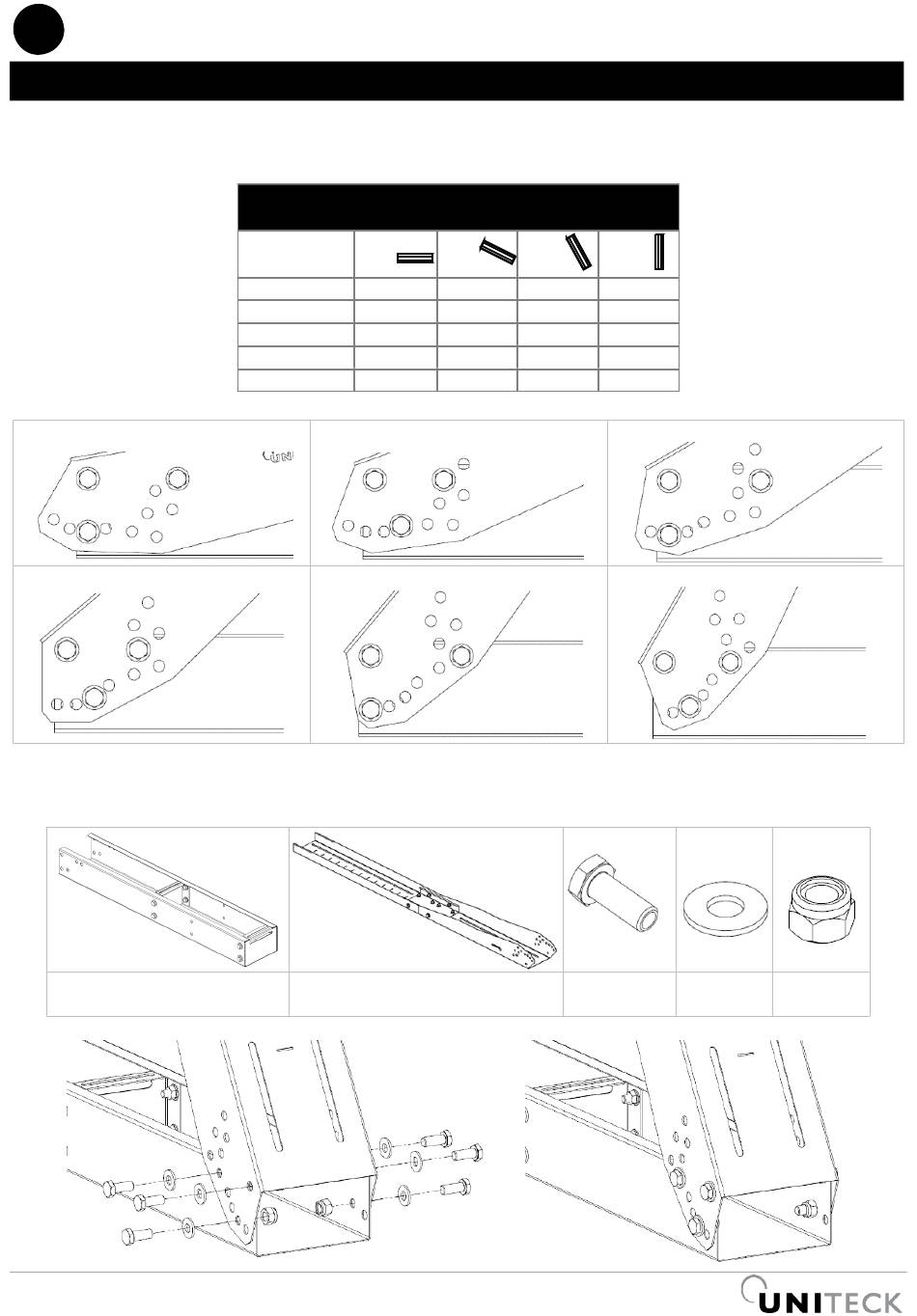

MONTAGE SUPPORT UNFIX 800 EGF (SUITE)
• UNIFIX dispose d'un système d'inclinaison multi-positions. Définissez l'inclinaison souhaitée en
fonction de l'orientation choisie.
10°
40°
• Fixez les bras avec le pied assemblé précédemment.
X2
8
Performance électrique en fonction de l'inclinaison
et de l'orientation panneau
0°
Est 93%
Sud-Est 93%
Sud 93%
Sud-Ouest 93%
Ouest 93%
X2
www.uniteck.fr
30° 60° 90°
90% 78% 55%
96% 88% 66%
100% 91% 68%
96% 88% 66%
90% 78% 55%
20°
50°
M10x25
X12
30°
60°
D10 M10
X12 X12
