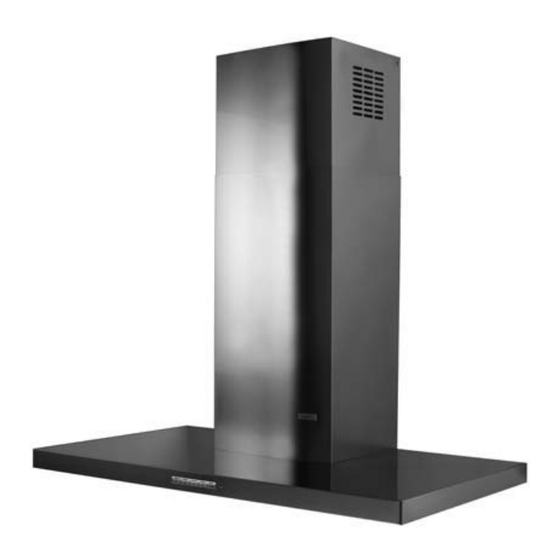

- Page 1 MARQUE: ROBLIN REFERENCE: ATRIUM 1200 6043121 CODIC: 3628698...
- Page 2 ATRIUM Murale NOTICE D’INSTALLATION ET D’UTILISATION INSTRUCTIONS FOR INSTALLATION AND DIRECTIONS FOR USE MONTAGE- UND GEBRAUCHSANWEISUNG LIBRETTO DI ISTRUZIONI INSTRUCCIONES DE INSTALACION E UTILIZACION MONTAGE- EN GEBRUIKSHANDLEIDING...
- Page 3 SOMMAIRE RACCORDEMENT ÉLECTRIQUE CONSEILS D’INSTALLATIONS POSE DE L’APPAREIL FONCTIONNEMENT CONSEILS D’UTILISATIONS ENTRETIEN GARANTIE ET SERVICE APRÈS-VENTE REMARQUES...
- Page 4 Nous vous remercions de la confiance que vous nous avez accordée en choisissant un appareil de la gamme ROBLIN. Celui-ci a fait l’objet de toute notre attention dans sa conception et sa réalisation. Afin qu’il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l’installer, l’utiliser et l’entretenir dans les meilleures conditions.
- Page 5 Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil. POSE DE L’APPAREIL. Montage et raccordement doivent être réalisés par un installateur* qualifié. (*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d’accident.
- Page 6 a- Fixer le support (Rep.4) du déflecteur sur la fixation du haut de conduit, le déflecteur est fixé avec les mêmes vis que le support de haut de conduit (Fig.7, rep. 2). Inserer latéralement les rallonges raccord (Rep.G) sur le déflecteur (Rep. R). S'assurer que la sortie des rallonges raccord se trouve au niveau des ouies du conduit aussi bien en horizontal qu'en vertical.
- Page 7 (5 ). c) Fonctions complémentaires : • Vitesse intensive temporisée Pour obtenir une bonne efficacité d’évacuation, nous vous conseillons en début de cuisson une période de fonctionnement en position intensive. Elle créera un flux d’air permettant de capter les premières fumées ou vapeurs dès leur apparition.
- Page 8 • Configuration réception télécommande : Votre hotte est programmée pour fonctionner sans réception télécommande. Si vous souhaitez l’utiliser avec la télécommande, vous devez impérativement la configurer suivant la procédure suivante : Moteur et éclairage éteints, appuyer sur la touche 1 (éclairage) jusqu’au clignotement de la led 1 : Deux clignotements de la led 1 indiquent que la télécommande est activée.
- Page 9 • Débrancher complètement l’appareil. • Exigez toujours l’utilisation de pièces de rechange d’origine. La non observation de cette prescription peut compromettre la sécurité de l’appareil. • Lors de la commande de pièces détachées, rappeler le numéro de l’appareil inscrit sur la plaque signalétique située à...
- Page 10 ECLAIRAGE HALOGENE HALOGEN LIGHTING HALOGEN BELEUCHTUNG 2 x 20 W - 12 V Blue White Brown Black 10 µF Light-Blue MULTI-FLACH KABEL 400 V LIMANDE COMMANDE Brown FLAT CABLE Green-Yellow AZUR - AZUR - AZUR BLAU BLACK - NOIR- SCHWARZ BLUE - BLEU - BLAU BROWN - BRUN - BRAUN GREEN YELLOW - VERT JAUNE - GRÜN GELB...
- Page 11 The wires in this mains ELECTRICAL CONNECTION lead are coloured in ELECTRICAL REQUIREMENTS accordance with the Any permanent electrical installation must comply following code: with the latest I.E.E. Regulations and local Electricity Green-Yellow Earth Board regulations. For your own safety this should be Blue Neutral undertaken by a qualified electrician e.g.
- Page 12 Composants Componenti Components Componentes Bauelemente Onderdelen...
- Page 13 x 2 (600) ACCESSOIRES ACCESSORI ACCESSORIES ACCESORIA x 3 (900) ZUBEHÖRE ACCESSOIRES x 4 (1200) 13MC075 OPTION OPTIONAL OPTIONAL 6406018 (600) OPZIONALE OPCIONAL 6406019 (900) OPTIE 6406020 (1200) Crédence Splaschback Rückwand Fondale Credencia Rugwandpaneel...
- Page 14 ATRIUM Murale 900 Verre & Inox 698 / 898 / 1198 ATRIUM Murale 600, 900 &1200...
- Page 15 2 2 2 2 2 2 2 2 2 3 43...
- Page 18 Halogen Beleuchtung Halogen Lighting Eclairage halogène Alogene Luci Alógenas Luz Halogeen Verlichting 2 x 20 W - 12 V G4 12V 20W...
- Page 20 LR03 / AAA / 1,5V...
- Page 21 Plaque Signalétique de la hotte Plaque Signalétique de la hotte Rating plate of the cookerhood Rating plate of the cookerhood Typenschild im Inneren der Dunstesse Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa Etichetta all'interno della cappa Etiqueta de la campana Etiqueta de la campana Typeplaatje van de afzuigkap Typeplaatje van de afzuigkap...
- Page 22 50800 VILLEDIEU-LES-POËLES - France Tél. 02 33 91 26 50 - Fax 02 33 51 54 79 - e-mail : com.france@roblin.fr For outside France : Tel. +33 (0)2 33 91 26 57 - Fax. : +33 (0)2 33 51 54 79...
