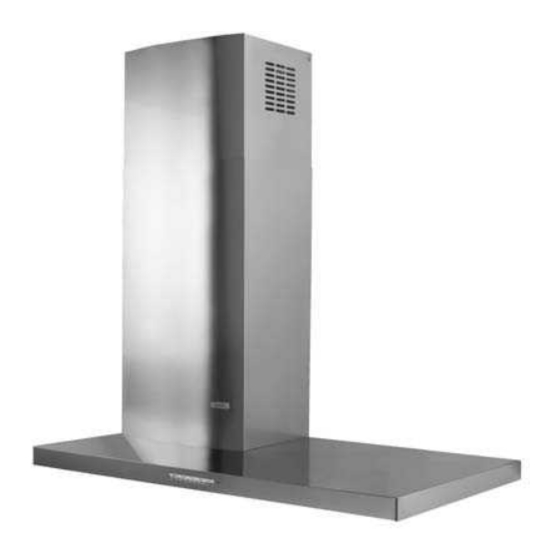

ROBLIN ATRIUM Mode D'emploi Et Installation
  1. Manuels
  2. Marques
  3. ROBLIN Manuels
  4. Hottes de ventilation
  5. ATRIUM
  6. Mode d'emploi et installation

ROBLIN ATRIUM Mode D'emploi Et Installation

Asymétrique murale
Masquer les pouces Voir aussi pour ATRIUM:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Mode d'emploi et installation
FR
Hotte de Cuisine
Instructions for use and installation
GB
Cooker Hood
Bedienungsanleitung und Einrichtung
DE
Dunstabzugshaube
Istruzioni per l'uso e l'installazione
IT
Cappa
Instrucciones de instalacion e utilizacion
E
Campana
Instructies voor het gebruik en installeren
NL
Dampkap
ATRIUM Asymétrique Murale

Publicité

loading

Manuels Connexes pour ROBLIN ATRIUM

Sommaire des Matières pour ROBLIN ATRIUM

  • Page 1 Mode d’emploi et installation Hotte de Cuisine Instructions for use and installation Cooker Hood Bedienungsanleitung und Einrichtung Dunstabzugshaube Istruzioni per l’uso e l’installazione Cappa Instrucciones de instalacion e utilizacion Campana Instructies voor het gebruik en installeren Dampkap ATRIUM Asymétrique Murale...
  • Page 2 SOMMAIRE CONTENTS RACCORDEMENT ÉLECTRIQUE ELECTRICAL WIRING CONSEILS D’INSTALLATIONS INSTALLATION ADVICE POSE DE L’APPAREIL FITTING THE APPLIANCE FONCTIONNEMENT OPERATION USEFUL HINTS CONSEILS D’UTILISATIONS ENTRETIEN MAINTENANCE GARANTIE ET SERVICE APRÈS-VENTE GUARANTEE AND AFTER-SALES-SERVICES REMARQUES REMARKS INHALT CONTENUTI COLLEGAMENTO ELETTRICO NETZANsCHLUSS MONTAGEHILFEN CONSIGLI DI INSTALLAZIONE MONTAGE DES GERÄTES POSA DELL’...
  • Page 3 Nous vous remercions de la confiance que vous nous avez accordée en choisissant un appareil de la gamme ROBLIN. Celui-ci a fait l’objet de toute notre attention dans sa conception et sa réalisation. Afin qu’il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l’installer, l’utiliser et l’entretenir dans les meilleures conditions.
  • Page 4 Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil. POSE DE L’APPAREIL. Montage et raccordement doivent être réalisés par un installateur* qualifié. (*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d’accident.
  • Page 5 a- Fixer les supports (Rep.4) du déflecteur sur la fixation du haut de conduit, le déflecteur est fixé avec les mêmes vis que le support de haut de conduit (Fig.7, rep. 2). S'assurer que les sorties se trouvent au niveau des ouies du conduit aussi bien en horizontal qu'en vertical. b- Installer un tuyau de diamètre approprié...
  • Page 6 (5 ). c) Fonctions complémentaires : • Vitesse intensive temporisée Pour obtenir une bonne efficacité d’évacuation, nous vous conseillons en début de cuisson une période de fonctionnement en position intensive. Elle créera un flux d’air permettant de capter les premières fumées ou vapeurs dès leur apparition.
  • Page 7 • Configuration réception télécommande : Votre hotte est programmée pour fonctionner sans réception télécommande. Si vous souhaitez l’utiliser avec la télécommande, vous devez impérativement la configurer suivant la procédure suivante : Moteur et éclairage éteints, appuyer sur la touche 1 (éclairage) jusqu’au clignotement de la led 1 : Deux clignotements de la led 1 indiquent que la télécommande est activée.
  • Page 8 • Débrancher complètement l’appareil. • Exigez toujours l’utilisation de pièces de rechange d’origine. La non observation de cette prescription peut compromettre la sécurité de l’appareil. • Lors de la commande de pièces détachées, rappeler le numéro de l’appareil inscrit sur la plaque signalétique située à...
  • Page 9 Thank you for buying a Roblin product which has been manufactured to the highest quality standards to meet your requirements. We recommend you carefully read this booklet in which you will find instructions for installation, hints for use and maintenance.
  • Page 10 green / yellow : earth blue : neutral brown : live As the colours of the wires in the mains lead of this appliance may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows. The wire which is coloured green and yellow must be connected to the terminal in the plug which is marked with the letter E or by the earth symbol or coloured green or green and yellow.
  • Page 11 - 4 metres with 1 x 90° bend. - 3 metres with 2 x 90° bends. - 2 metres with 3 x 90° bends. The above assumes our 150 mm (6 INS) ducting is being installed. Please note ducting components and ducting kits are optional accessories and have to be ordered, they are not automatically supplied with the chimney hood.
  • Page 12 OPERATION A - EXTRACTION OR RECYCLING :Your cooker hood is supplied in the extraction mode. To use the cooker hood in the recycling mode re-programme the hood as follows: Starting in the recycling mode (the contaminated air passes into the hood through the grease filters and the purifying activated charcoal filter and back out into the kitchen through grilles).
  • Page 13 with a pre-set stop of the boost speed re-programme the hood as follows: The lights and the fan motor should be switched ‘OFF’ to set the timer. Push the LED button ‘-’ until the LED lights will flash : One flash of the LED lights 2,3, and 4 = function is switched ‘OFF’. Two flashes of the LED lights 2,3, and 4 = function is switched ‘ON’.
  • Page 14 life. These batteries must be disposed of properly and could explode if damaged or exposed to heat. Do not dispose of on fire. Dispose of batteries in the appropriate sort container to protect the environ- ment. • Setup Process Modification: How to adjust the internal microprocessor data to suit the type of motor fitted to this appliance and the supply frequency of 50 or 60 Hz..
  • Page 15 To remove and replace the metal grease filters • Remove the metal grease filters one at a time by releasing the catches on the filters; the filters can now be removed. • The metal grease filters should be washed, by hand, in mild soapy water or in a dishwasher. •...
  • Page 16 PURPLE - MAUVE - MALVER FARBIG WHITE - BLANC - WEISS YELLOW - JAUNE - GELB 350 W 220 - 240 V 50Hz Green-Yellow 220 - 60Hz ATRIUM Asymetrique Murale depuis : Février 2011 ( From) 3S_ Atrium_Asymetrique_M_90_V2011-02 Page 1/1 MAJ (UPDATE) : 25/01/ 11...
  • Page 17 The wires in this mains ELECTRICAL CONNECTION lead are coloured in ELECTRICAL REQUIREMENTS accordance with the Any permanent electrical installation must comply following code: with the latest I.E.E. Regulations and local Electricity Green-Yellow Earth Board regulations. For your own safety this should be Blue Neutral undertaken by a qualified electrician e.g.
  • Page 18 Composants Componenti Components Componentes Bauelemente Onderdelen...
  • Page 19 x 2 (600) ACCESSOIRES ACCESSORI ACCESSORIES ACCESORIA x 3 (900) ZUBEHÖRE ACCESSOIRES x 4 (1200) 13MC075 OPTION OPTIONAL OPTIONAL OPZIONALE 6406018 (600) OPCIONAL 6406019 (900) OPTIE 6406020 (1200) Crédence Splaschback Rückwand Fondale Credencia Rugwandpaneel...
  • Page 20 Ø150...
  • Page 21 3 3 3 3 3 3 3 3 9 1 1 1 1 1 1 1 1 1 37.5 3 3 3 3 3 3 3 3 9 3 3 3 3 3 3 3 3 3...
  • Page 24 Halogen Beleuchtung Halogen Lighting Eclairage halogène Alogene Luci Alógenas Luz Halogeen Verlichting 2 x 20 W - 12 V G4 12V 20W...
  • Page 26 LR03 / AAA / 1,5V...
  • Page 27 Plaque Signalétique de la hotte Plaque Signalétique de la hotte Rating plate of the cookerhood Rating plate of the cookerhood Typenschild im Inneren der Dunstesse Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa Etichetta all'interno della cappa Etiqueta de la campana Etiqueta de la campana Typeplaatje van de afzuigkap Typeplaatje van de afzuigkap...
  • Page 28 50800 VILLEDIEU-LES-POËLES - France Tél. 02 33 91 26 50 - Fax 02 33 51 54 79 - e-mail : com.france@roblin.fr For outside France : Tel. +33 (0)2 33 91 26 57 - Fax. : +33 (0)2 33 51 54 79 e-mail : com.export@roblin.fr...
