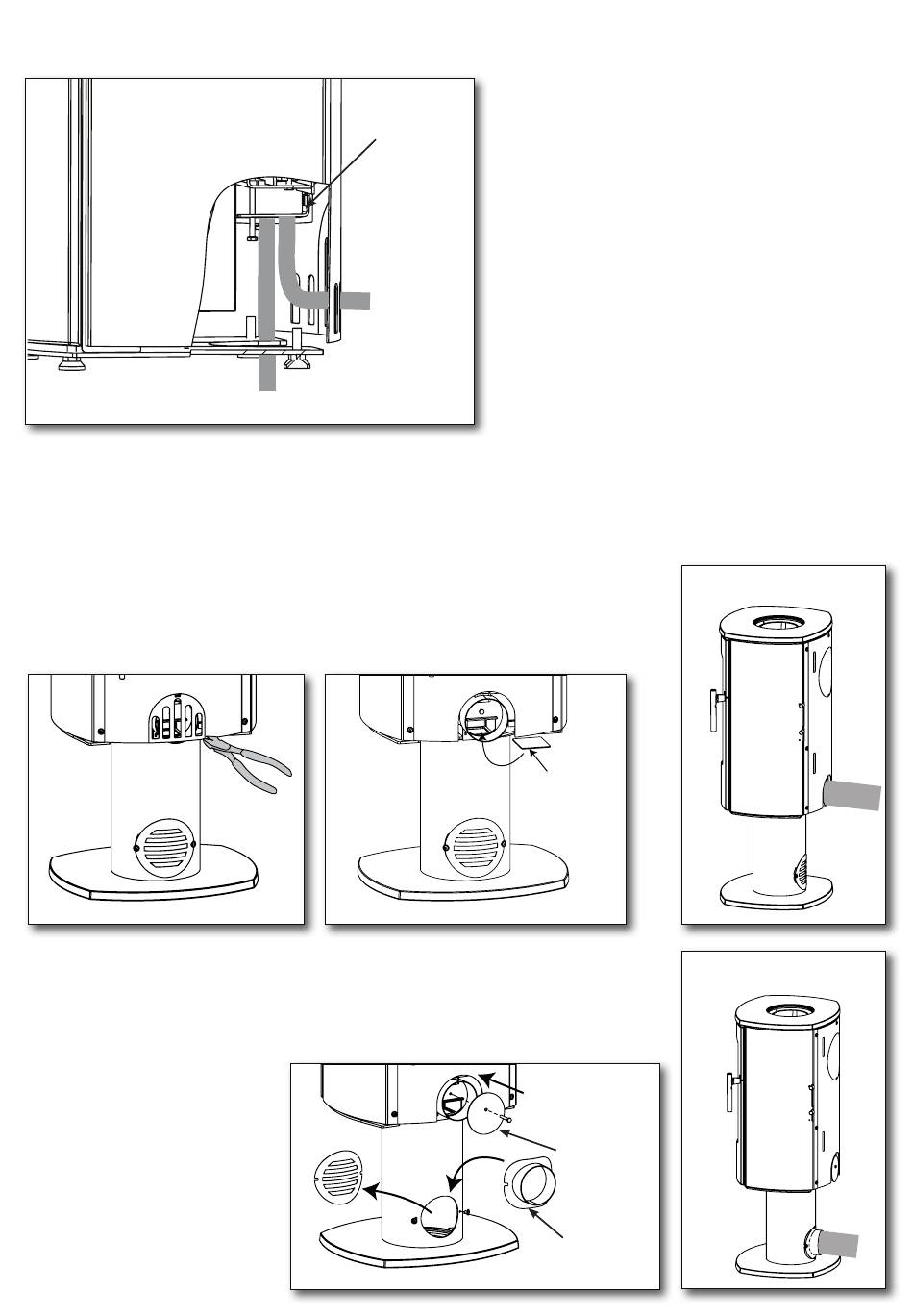

2.7 Scan-Line 7B Air frais externe-par l'arrière ou par le sol
Flexible par le sol
2.8 Scan-Line 7D Possibilités de raccorder une alimentation
Introduire le couvercle 66x83 mm 1027-0293 fourni à travers le tu-
yau et le dégager sur le fond afin qu'il couvre l'orifice depuis le bas
Un tuyau pour l'alimentation d'air externe peut ensuite être raccordé
à l'embout du tuyau de ø 100 mm sur le poêle. Fig. 3.
Raccordement à l'arrière depuis la colonne
Desserrer la vis dans l'embout du tuyau de ø 100 mm et fixer le
couvercle de ø105 1027-0294 mm fourni (Inclus).
Enlever la plaque sur la
colonne et appliquer du
silicone autour de l'orifice
avant d'appuyer pour mettre
en place l'embout de
raccordement. Fig. 1.
22
Clapet d'air
ø125
Flexible
par l'arrière
d'air externe. Raccordement à l'arrière
1
2
1
Lors de l'installation d'une alimentation
en air externe, un tuyau flexible de con-
trôle de l'air peut être installé à la sortie
d'air derrière le four.
Il y a aussi la possibilité de déplacer
l'alimen-tation en air externe à travers
le sol avec un tuyau flexible.
Les flexibles ne sont pas inclus.
Alimentation d'air de combustion externe.
Les dimensions des tuyaux d'alimentation
d'air de combustion dépendent des condi-
tions de tirage dans l'installation.
Heta reccommande un gainage maximal de
4 m et 3 coudes de 90
diamètre de tuyau de min. 100 millimètres
1027-0293
1027-0294
1515-0011
Non fourni
au maximal,
O
et un
socle fixe
3
2
socle pivotant
