Connexion à un commutateur
Attention:Assurez-vous que l'alimentation
redondante soit déconnectée de
l'alimentation principale avant du connecteur au
commutateur. Ceci pourrait endommager
l'alimentation interne du commutateur.
Insérez l'une des extrémités du câble d'alimentation DC de 14
broches fournies dans l'emplacement prévu sur le
commutateur et l'autre extrémité dans l'alimentation du RPS.

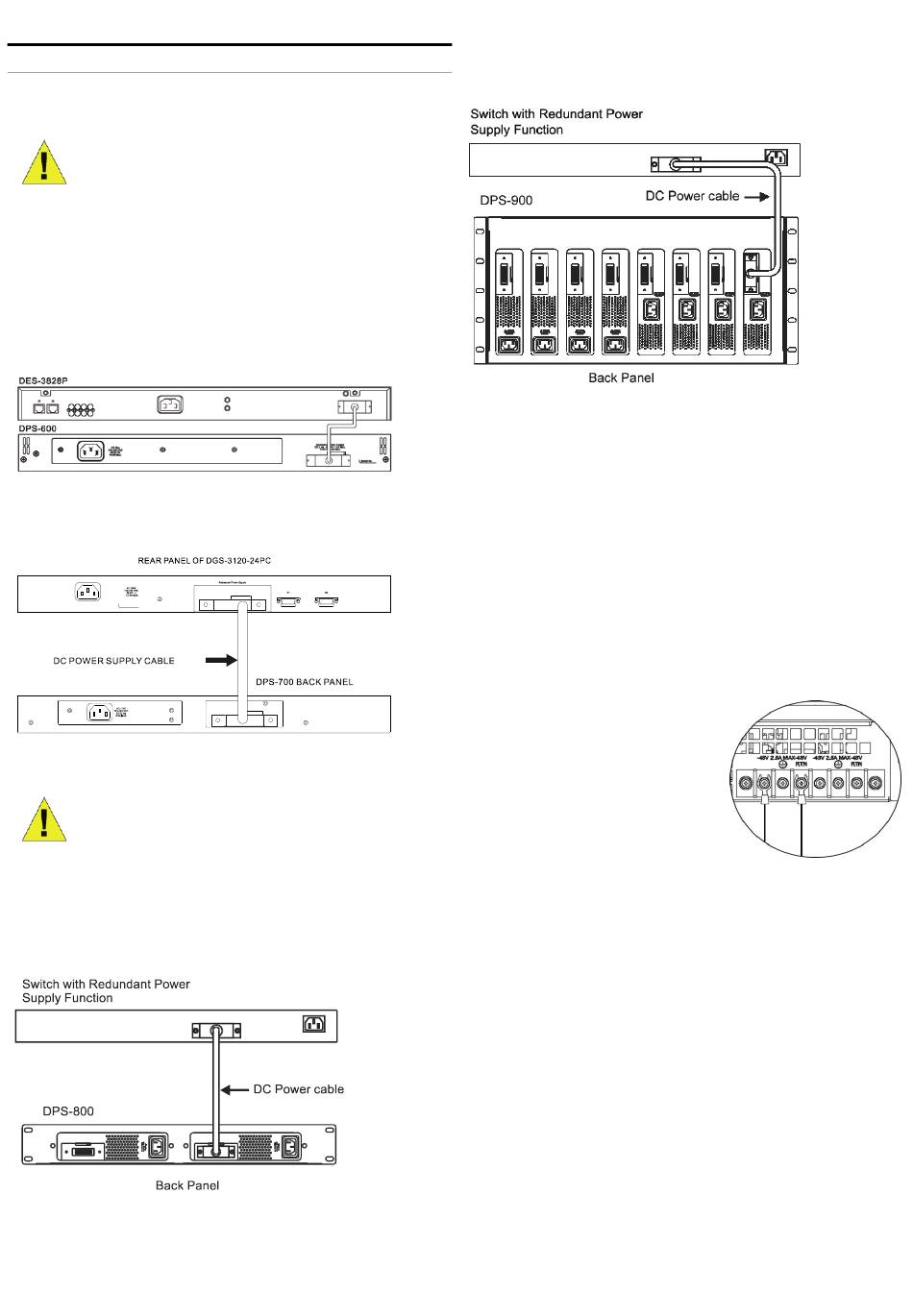

Connexion d'un DPS-600 à un commutateur
Connexion d'un DPS-700 à un commutateur
Attention :Ne connectez pas le DPS-700 à un
commutateur à l'aide d'un câble
d'alimentation CC à 14 broches. L'utilisation de
ce câble, au lieu du câble d'alimentation CC à
22 broches correct, risque
d'endommager l'équipement.
Connexion d'un RPS inséré dans un rack DPS-800 à un
commutateur.
Connexion d'un RPS inséré dans un rack DPS-900 à un
commutateur.
En utilisant un câble standard de courant alternatif, reliez
l'alimentation du RPS à la source principale de courant
alternatif.
Une LED verte sur l'avant du DPS-200/DPS-300/DPS-500/
DPS-600 s'allume pour indiquer un raccordement réussi.
Connexion électrique continue DC (DPS-500DC)
1. Connecter fermement la source d'alimentation DC aux
contacts négatifs et de positif du câblage.
La polarité négative (-) se
-
connecte au contacteur-48V. La
polarité positive (+) se connecte
-
au contacteur-48 V RTN
Si disponible, la terre peut
-
être reliée au contacteur
central.
2.Serrer les vis de contact pour fixer le raccordement.
Aucun changement de configuration du commutateur n'est
nécessaire en se dépendant du RPS.
