Introduction
Une alimentation redondanteRPSfournit une solution peu
coûteuse et simple de gestion des problèmes de panne de
l'alimentation électrique interne d'un appareil, qui peuvent
avoir comme conséquence l'arrêt d'un dispositif simple de
commutation ou d'un réseau entier.
Relié à l'alimentation redondanteRPS, un circuit de détection
intégré surveille en permanence l'alimentation interne du
commutateur. En cas d'interruption de puissance, l'alimentation
redondante est immédiatement déclenchée de sorte que le
commutateur et les dispositifs connectés puissent assurer une
continuité de service.
L'alimentation redondanteRPSassure une infrastructure
réseau plus fiable et protège cette dernière d'une simple
coupure de l'alimentation électrique d'un produit.
Description
Les RPS DPS-200, DPS-300, DPS-500, DPS-500DC et DPS-600
sont les alimentations redondantes conçues pour répondre aux
exigences de puissance en watts des commutateurs répondant
aux mêmes caractéristiques électriques.
Le DPS-200 fonctionne à 60 watts, le DPS-300 fonctionne à 90
watts, les DPS-500/500DC eux à 140 watts, et le DPS-600 à 500
watts.
Vous pouvez connecter les périphériques DPS-200, DPS-300,
DPS-500, DPS-500DC et DPS-600 au commutateur principal à
l'aide d'un câble d'alimentation CC à 14 broches. De même, le
DPS-700 utilise un câble d'alimentation CC à 22 broches. Un
câble d'alimentation CA triphasé standard permet de connecter
l'alimentation redondante à la source d'alimentation principale.

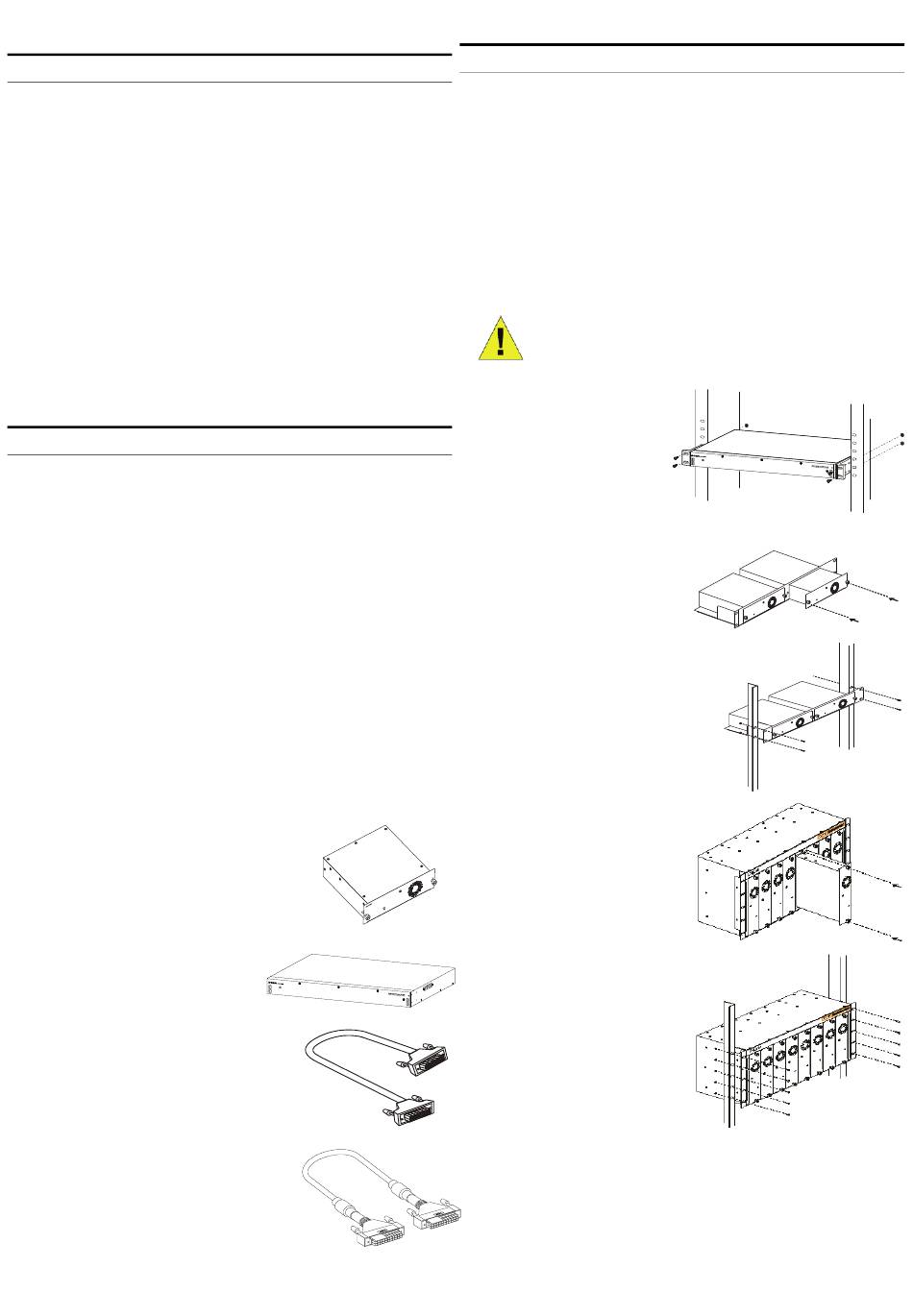

Bloc d'alimentation redondant RPS simple (DPS-600/700)
.
RPS simple (DPS-200/DPS-300/DPS-500/
DPS-500DC)
RPS simple (DPS-600/700)
Câble d'alimentation CC à 14 broches.
Câble d'alimentation CC à 22
broches
Installation des RPS
Les RPS simples DPS-200, 300, 500, et 500DC peuvent être
installés dans une armoire standard par
l'intermédiaire d'un rack DPS-800 ou DPS-900. Le DPS-900
est un rack de support de taille standard (5U) conçu pour
supporter 8 alimentations RPS.
Le DPS-800 est également un support de rack de taille
standard (1.25U) conçu pour supporter 2 alimentations
RPS.
Les unités installées RPS peuvent être des DPS-200s,
DPS-300s, DPS-500s, DPS-500DCs, ou une combinaison de ces
derniers.
NOTE:le DPS-500DC ne peut s'insérer que
dans un châssis DPS-800
Installation d'un DPS-
600/700 dans un rack
électronique standard
Insertion d'un RPS dans
un Rack DPS-800.
Installation d'un DPS-800 dans un
rack standard.
Insertion d'un RPS dans
un rack DPS-900.
Installation d'un DPS-900
dans un rack standard
