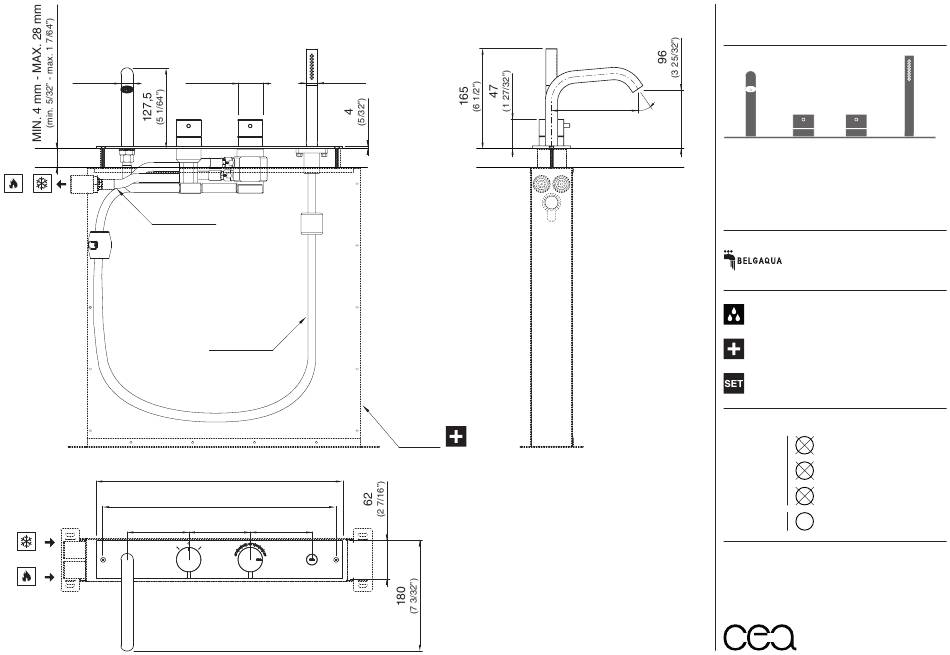

Ø20
(Ø25/32")
(Ø1 37/64")
+
G 1/2"
L. 1000 mm
(3' - 3 3/8")
100
(3 15/16")
G 1/2"
G 1/2"
Ø40
Ø18
(Ø45/64")
L. 2000 mm
(6' - 6 47/64")
400
(1' - 3 3/4")
378
(1' - 2 7/8")
100
100
(3 15/16")
(3 15/16")
(5 33/64")
BOX11
MIL28
CEADESIGN STUDIO
140
35°
MIL28/MILO360
AISI 316L STAINLESS STEEL

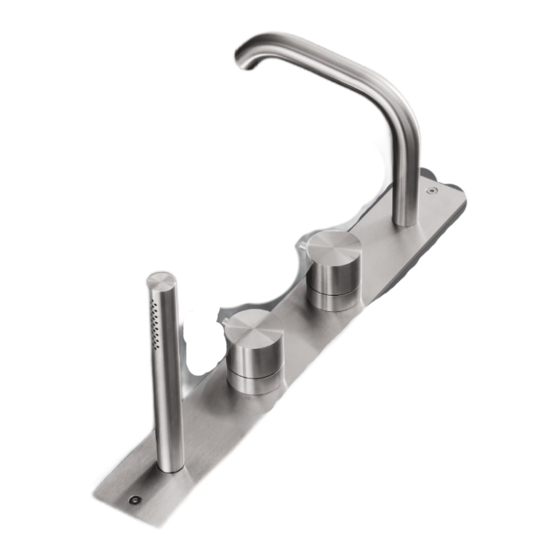

Gruppo miscelatore termostatico bordo vasca con bocca di
erogazione, deviatore 2 vie e doccetta
Rim mounted thermostatic mixer set with spout, 2 way diverter
and hand shower
Rompi-getto, utilizzabile per il riempimento vasca
Flow straightener, suitable for bathtub
Prodotto che necessita di parte incasso
Product that needs built-in part
Kit di flessibili e raccordi, alternativi al corpo incasso
Hoses and connections kits, alternative to built-in part
MANUTENZIONE / MAINTENANCE
NON UTILIZZARE
DO NOT USE
UTILIZZARE
TO USE
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
_ REV10
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
HF
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
pH
7
neutral pH detergent
ceadesign.it
Publicité
Manuels Connexes pour CEA MIL28
Sommaire des Matières pour CEA MIL28
- Page 1 MIL28 _ REV10 CEADESIGN STUDIO Ø40 Ø18 Ø20 (Ø25/32”) (Ø1 37/64”) (Ø45/64”) (5 33/64”) 35° MIL28/MILO360 AISI 316L STAINLESS STEEL Gruppo miscelatore termostatico bordo vasca con bocca di erogazione, deviatore 2 vie e doccetta G 1/2” L. 1000 mm Rim mounted thermostatic mixer set with spout, 2 way diverter (3’...
- Page 2 MIL28 _ REV10 H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale di installazione del prodotto si determina in base all’altezza dell’utente e della vasca. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS Each individual product has to be installed and adjusted to suit the user’s and the bathtub height.
- Page 3 MIL28 _ REV10 AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni alla cartuccia.
- Page 4 MIL28 PULIZIA / CLEANING / SAUBEKEIT / LIMPIEZA / NETTOYAGE _ REV10 Le portate indicate sono alla pressione consigliata di 3 bar The indicated flow rates are at the recommended pressure of 3 bar PORTATA / FLOW RATE Doccetta / Hand shower 13,5 l/min / 3.6 gpm...
- Page 5 MIL28 RICS246 KD/Z/P/X - S/L* _ REV10 RICM083 KD/Z/P/X - S/L* RICAMBI / SPARE PARTS RICA005 Rompi-getto a flusso libero / Free flow aerator RICM082 (20,2 l/min / 5.3 gpm) KD/Z/P/X - S/L* RICC020 Cartuccia / Cartridge RICC032 Cartuccia / Cartridge...
- Page 6 MIL28 _ REV10 RICF039 RICAMBI / SPARE PARTS RICA037 Valvola di non ritorno / Check valve RICA037 RICD001 Doccetta / Hand shower RICF039 Flessibile / Hose RICS070 Sfera in acciaio inox Ø 3,5 mm Stainless steel ball Ø 3,5 mm...
