Sommaire des Matières pour ADJ NET 8

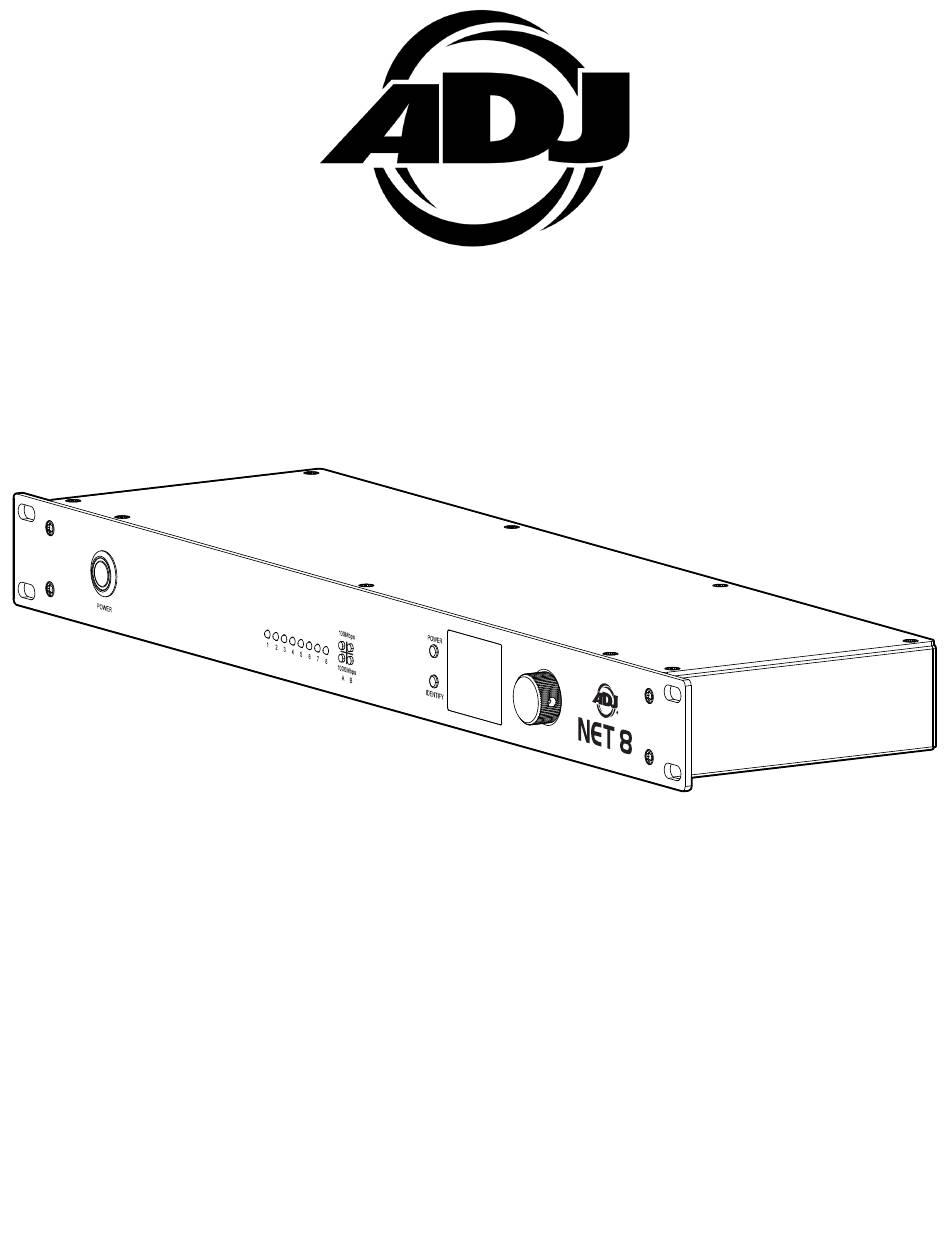

- Page 1 NET 8 User Manual...
- Page 2 ©2024 ADJ Products, LLC all rights reserved. Information, specifications, diagrams, images, and instructions herein are subject to change without notice. ADJ Products, LLC logo and identifying product names and numbers herein are trademarks of ADJ Products, LLC. Copyright protection claimed includes all forms and matters of copyrightable materials and information now allowed by statutory or judicial law or hereinafter granted.
- Page 3 C O N T E N T S General Information Limited Warranty Safety Guidelines Overview Rear Connections DMX Setup Installation Guidelines System Menu Web Configuration Maintenance Specifications Dimensions Optional Accessories | FCC Statement...
- Page 4 BOX CONTENTS 1.83M locking power cable CUSTOMER SUPPORT Contact ADJ Service for any product related service and support needs. Also visit forums.adj.com with questions, comments or suggestions. ADJ SERVICE USA - Monday - Friday 8:00am to 4:30pm PST 323-582-2650 | Fax: 323-832-2941 | support@adj.com...
- Page 5 All shipping charges must be pre-paid. If the requested repairs or service (including parts replacement) are within the terms of this warranty, ADJ Products, LLC will pay return shipping charges only to a designated point within the United States. If the entire instrument is sent, it must be shipped in its original package. No accessories should be shipped with the product.
- Page 6 This device is a sophisticated piece of electronic equipment. To guarantee a smooth operation, it is important to follow all instructions and guidelines in this manual. ADJ PRODUCTS, LLC. is not responsible for injury and/or damages resulting from the misuse of this device due to the disregard of the information printed in this manual.
- Page 7 O V E R V I E W Power DMX Output Indicators Power On Indicator Encoder Knob: Network Status Indicators Device identifier: OLED Turn to scroll, for A & B Links: Red=ON, flashes to verify Display push-to-select Green=transmitting data identity B: RJ45 Network connection A: RJ45 Network DMX Outputs: 1-8 Isolated DMX Outputs...
- Page 8 Note that the device uses a T1.25A/250V fuse. Damage resulting from incorrect connection is not covered under warranty. A cable with a NEMA 15-5P plug is provided for use with the NET 8 in the USA and Canada. This approved cable must be used in North America. DMX CONNECTIONS: All DMX Output connections are 5pin female XLR;...
- Page 9 (DATA + and DATA -). Insert this unit into the female XLR connector of the last unit in your daisy chain to terminate the line. Using a cable terminator (ADJ part number Z-DMX/T) will decrease the possibilities of erratic behavior.
- Page 10 FOR MAXIMUM AMPS. RACK MOUNT INSTALLATION 1. Align the mounting holes of the NET 8 with the corresponding holes on the rack, making sure to position the device at the desired height. 2. Insert (4x) screws through the mounting holes of the NET 8 and securely tighten them.
- Page 11 S Y S T E M M E N U The Net 8 features an OLED display screen with an Encoder Knob, which can be used to easily adjust any device settings, turn to scroll, push-to-select. MAIN MENU OPTIONS / VALUES (Default Settings in BOLD)
- Page 12 S Y S T E M M E N U MAIN MENU OPTIONS / VALUES (Default Settings in BOLD) Input, Output, Off Mode ArtNet, sACN Protocol Universe 1 - 32767 From: 1 - 512 Port 1 Range To: 1 - 512 Frame Rate 20Hz, 25Hz, 30Hz, 35Hz, 40Hz Enable, Disable...
- Page 13 W E B C O N F I G U R AT I O N DHCP mode When setting up the DHCP Mode, the controller will display its WEB IP address. Note that the following is an example WEB IP address only, and will be different. - - - - - - D D H H C C P P - - - - - - - - - - - - S S t t a a t t i i c c - - - - - - - - - - - - D D H H C C P P - - - - - -...
- Page 14 W E B C O N F I G U R AT I O N Static mode When setting up the Static Mode, the controller will display its WEB IP address. Note that the following is an example WEB IP address only, and will be different. - - - - - - D D H H C C P P - - - - - - - - - - - - S S t t a a t t i i c c - - - - - - - - - - - - D D H H C C P P - - - - - -...
- Page 15 Regular inspections are recommended to ensure proper function and extended life. There are no user serviceable parts inside this fixture, please refer all other service issues to an authorized ADJ service technician. Should you need any spare parts, please order genuine parts from your local ADJ dealer.
- Page 16 S P E C I F I C AT I O N S Features: ArtNet / sACN /DMX, 8 Port Node Line Voltage or Power over Ethernet (PoE) powered DHCP or Static IP Address 1.7”LCD Display Configurable from unit menu or web browser Protocols: DMX512, RDM, Artnet, sACN Connections:...
- Page 17 D I M E N S I O N D R AW I N G S Drawings not to scale...
- Page 18 O P T I O N A L A C C E S S O R I E S ORDER CODE ITEM NET800 1321000086 NET 8 AC5PDMX5PRO 5 ft. (1.5m) 5pin PRO DMX Cable Additional Cable Lengths Available FCC STATEMENT This device complies with Part 15 of the FCC Rules.
- Page 20 NET 8 MANUEL DE L’UTILISATEUR...
- Page 21 Le logo ADJ Products, LLC et les noms et numéros de produits d’identification figurant dans le présent document sont des marques commerciales d’ADJ Products, LLC. La protection du droit d’auteur revendiquée comprend toutes les formes et matières de matériel et d’informations protégés par le droit d’auteur...
- Page 22 C O N T E N T S Information générale Garantie limitée Consignes de sécurité Vue d’ensemble Connexions arrière Configuration DMX Directives d’installation Menu système Configuration Web Maintenance Spécifications Dessins de dimensions Accessoires optionnels | Déclaration de la FCC...
- Page 23 Câble d’alimentation verrouillable de 1,83 m ASSISTANCE CLIENTÈLE Contactez le service ADJ pour tout besoin de service et d’assistance lié au produit. Visitez également forums.adj.com pour toute question, commentaire ou suggestion. ADJ SERVICE USA - Du lundi au vendredi de 8h00 à 16h30 PST 323-582-2650 | Fax : 323-832-2941 | support@adj.com...
- Page 24 C. Cette garantie est nulle si le numéro de série a été modifié ou supprimé ; si le produit est modifié d’une manière qui, selon ADJ Products, LLC, après inspection, affecte la fiabilité du produit ; si le produit a été réparé ou entretenu par une personne autre que l’usine ADJ Products, LLC, sauf autorisation écrite préalable délivrée à...
- Page 25 C O N S I G N E S D E S É C U R I T É Cet appareil est un équipement électronique sophistiqué. Pour garantir un fonctionnement sans problème, il est important de suivre toutes les instructions et directives de ce manuel. Elation Professional n’est pas responsable des blessures et/ou dommages résultant d’une mauvaise utilisation de cet appareil en raison du non-respect des informations imprimées dans ce manuel.
- Page 26 V U E D ’ E N S E M B L E Puissance Indicateurs de sortie DMX Indicateur de mise sous tension Indicateurs d'état du réseau pour Identifiant de l'appareil : Écran Bouton d'encodage : les liens A et B : rouge = activé, clignote pour vérifier OLED Tournez pour faire...
- Page 27 Un câble avec une prise NEMA 15-5P est fourni pour une utilisation avec le NET 8 aux États-Unis et au Canada. Ce câble approuvé doit être utilisé en Amérique du Nord. CONNEXIONS DMX : Toutes les connexions de sortie DMX sont des XLR femelles à...
- Page 28 2 et 3 d’un connecteur XLR mâle (DATA + et DATA -). Insérez cet appareil dans le connecteur XLR femelle de la dernière unité de votre chaîne en guirlande pour terminer la ligne. L’utilisation d’un terminateur de câble (référence ADJ Z-DMX/T) diminuera les risques de comportement erratique.
- Page 29 APPAREIL. VÉRIFIEZ L’AMPÉRAGE MAXIMUM SUR LA SÉRIE. INSTALLATION EN RACK 1. Alignez les trous de montage du NET 8 avec les trous correspondants sur le rack, en veillant à positionner l’appareil à la hauteur souhaitée. 2. Insérez (4x) vis dans les trous de montage du NET 8 et serrez-les fermement.
- Page 30 M E N U S Y S T È M E Le Net 8 dispose d’un écran d’affichage OLED avec un bouton d’encodeur, qui peut être utilisé pour régler facilement les paramètres de n’importe quel appareil, tourner pour faire défiler, appuyer pour sélectionner.
- Page 31 M E N U S Y S T È M E MAIN MENU OPTIONS / VALEURS (Paramètres par défaut en GRAS) Input, Output, Off Mode ArtNet, sACN Protocol Universe 1 - 32767 From: 1 - 512 Port 1 Range To: 1 - 512 Frame Rate 20Hz, 25Hz, 30Hz, 35Hz, 40Hz Enable, Disable...
- Page 32 C O N F I G U R AT I O N W E B Mode DHCP Lors de la configuration du mode DHCP, le contrôleur affiche son adresse IP WEB. Notez que l’adresse IP WEB suivante n’est qu’un exemple et qu’elle sera différente. - - - - - - D D H H C C P P - - - - - - - - - - - - S S t t a a t t i i c c - - - - - - - - - - - - D D H H C C P P - - - - - -...
- Page 33 C O N F I G U R AT I O N W E B Mode Statique When setting up the Static Mode, the controller will display its WEB IP address. Note that the following is an example WEB IP address only, and will be different. - - - - - - D D H H C C P P - - - - - - - - - - - - S S t t a a t t i i c c - - - - - - - - - - - - D D H H C C P P - - - - - -...
- Page 34 Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur de cet appareil. Veuillez confier tous les autres problèmes de service à un technicien de service ADJ agréé. Si vous avez besoin de pièces de rechange, veuillez commander des pièces d’origine auprès de votre revendeur ADJ local.
- Page 35 S P É C I F I C AT I O N S Caractéristiques : ArtNet / sACN /DMX, nœud à 8 ports Alimentation par tension secteur ou Power over Ethernet (PoE) Adresse IP statique ou DHCP Écran LCD 1,7” Configurable à...
- Page 36 D E S S I N S D E D I M E N S I O N S Les dessins ne sont pas à l’échelle...
- Page 37 A C C E S S O I R E S O P T I O N N E L S CODE DE COMMANDE ITEM NET800 1321000086 NET 8 AC5PDMX5PRO Câble DMX PRO 5 broches de 1,5 m (5 pi) Longueurs de câble supplémentaires disponibles DÉCLARATION DE LA FCC Cet appareil est conforme à...
