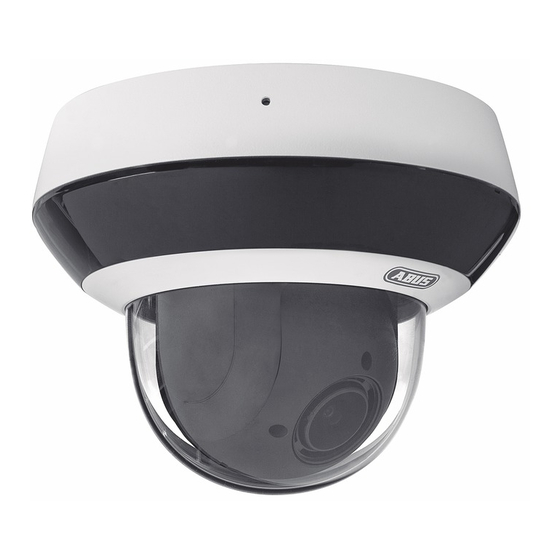

Abus IPCS84511 Manuel Utilisateur Logiciel

page de 286

/ 286
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

Version 11/2019 (V1.0)

IPCS84510

Bedienungsanleitung Software

User manual software

Manuel utilisateur logiciel

Gebruikershandleiding software

Brugerhåndbog software

Sommaire des Matières pour Abus IPCS84511

Page 1 IPCS84510 Bedienungsanleitung Software User manual software Manuel utilisateur logiciel Gebruikershandleiding software Brugerhåndbog software Version 11/2019 (V1.0)
Page 2 Diese Bedienungsanleitung enthält wichtige Denne manual hører sammen med dette Hinweise zur Inbetriebnahme und produkt. Den indeholder vigtig information Handhabung. som skal bruges under opsætning og Achten Sie hierauf, auch wenn Sie dieses efterfølgende ved service. Dette skal huskes Produkt an Dritte weitergeben. også...
Page 3 IPCS84510 Bedienungsanleitung Version 11/2019 (V1.0) Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
Page 4 Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
Page 5 Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts.
Page 6 Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur eine Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt...
Page 7 ................. 13 IDEO LUGIN INSTALLIEREN ) ................... 14 TARTSEITE OGIN EITE ..............15 ENUTZERKONTEN UND ASSWÖRTER ABUS NVR .............. 16 INBINDUNG DER AMERA IN ............. 16 INBINDUNG DER AMERA IN BENUTZERMENÜ „USER“ .................... 17 ANSICHT UND KONFIGURATIONSMENÜ BENUTZER “MASTER” ...
Page 8 7.5.4 ..................43 ILDPARAMETERWECHSEL ) ............44 UDIO ALLS VOM ODELL UNTERSTÜTZT PTZ ........................44 7.7.1 G ......................44 RUNDLAGEN 7.7.2 P ....................... 44 RESET OUREN 7.7.3 B ......................45 EGRENZUNG 7.7.4 A ...................... 45 NFANGSPOSITION 7.7.5 P ....................... 46 ARKAKTION 7.7.6 P ..................
Page 9 Diese Bedienungsanleitung beschreibt die Software- Funktionen der Kamera-Browseroberfläche. Für Informationen zur Hardware-Installation der entsprechenden Kamera lesen Sie bitte die Kurzanleitung bzw. falls vorhanden die Hardware- Installationsanleitung. Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche.
Page 10 3. Merkmale und Funktionen Bauform Auflösung Objektiv WiFi Brennweite IPCS84510 Mini PTZ Dome 4 MPx 2.8 - 12 mm √ Die effektive IR Reichweite ist abhängig vom Einsatzort. Licht absorbierende Oberflächen oder keine IR Licht reflektierende Objekte im Blickfeld reduzieren die IR Reichweite bzw. bedingen ein zu dunkles Videobild.
Page 11 4. Erstinbetriebnahme Verwendung des ABUS IP Installers zur Kamerasuche Installieren und starten Sie den ABUS IP Installer, welcher über die ABUS Web-Seite www.abus.com beim jeweiligen Produkt verfügbar ist. Die IP Kamera sollte nun in der Auswahlliste erscheinen, ggf. noch mit nicht zu dem Zielnetzwerk passender IP Adresse.
Page 12 Verwendung von Kleinbuchstaben, Großbuchtstaben, Zahlen und Sonderzeichen zu verwenden. Ab Werk ist kein Kennwort vergeben, dies muss bei der ersten Verwendung der Kamera vergeben werden. Dies Kann über den ABUS IP-Installer (Schaltfläche „Aktivieren“) oder über die Web-Seite geschehen. Ein sicheres Kennwort muss mindestens folgende Anforderungen erfüllen: 8-16 Zeichen Gültige Zeichen: Zahlen, Kleinbuchstaben, Großbuchstaben, Sonderzeichen ( ! $ %...
Page 13 Generelle Hinweise zur Verwendung der Einstellungsseiten Funktionselement Beschreibeung Vorgenommene Einstellungen auf der Seite speichern. Es ist darauf zu achten, dass Einstellungen nur nach Drücken der Schaltfläche für das Speichern übernommen werden. Funktion aktiviert Funktion deaktiviert Listenauswahl Eingabefeld Schieberegler Video-Plugin installieren Internet Explorer Für die Videodarstellung im Internet-Explorer wird ein sogenanntes ActiveX Plugin verwendet.
Page 14 Startseite (Login-Seite) Nach Eingabe der IP Adresse in die Adresszeile des Browsers und Öffnen der Seite erscheint die Startseite in der Sprache der Spracheinstellung für den Internet-Explorer (Windows Einstellung). Das jeweilige Benutzerkonto (installer, master oder user) kann in der Sprache individuell eingestellt werden.
Page 15 Benutzerkonten und Passwörter Übersicht der Benutzertypen mit den Bezeichnungen des Benutzernamens, der Standard- Passwörter und der entsprechenden Privilegien: Benutzertyp Benutzername Standard-Passwort Privilegien  INSTALLER installer <vergeben und Videoansicht über Web-Browser veränderbar durch  Sofortbild installer>  Lokale Videoaufnahme auf PC (für Zugriff über ...
Page 16 Einbindung der Kamera in ABUS NVR Folgende Daten sind für die Einbindung der Kamera in ABUS NVR notwendig:  IP Adresse / Domänenname  Server Port (Standard 8000) installer  Benutzername: <Passwort>  Passwort: (vergeben und veränderbar durch INSTALLER) Einbindung der Kamera in IPCam Plus Folgende Daten sind für die Einbindung der Kamera in IPCam notwendig:...
Page 17 5. Benutzermenü „User“ Schaltfläche / Anzeige am Funktion Bildschirm Sofortbildfunktion Diese Funktion speichert ein Sofortbild des aktuellen Videostreams im JPEG Format. Das Bild wird in folgendem Ordner abgelegt: (Speicherort siehe Lokale Konfiguration) Videofunktion Diese Funktion speichert ein Video des aktuellen Videostreams im AVI-Format.
Page 18 6. Ansicht und Konfigurationsmenü Benutzer “master” Schaltfläche / Anzeige am Funktion Bildschirm Sofortbildfunktion Diese Funktion speichert ein Sofortbild des aktuellen Videostreams im JPEG Format (Speicherort siehe Lokale Konfiguration). Videofunktion Diese Funktion speichert ein Video des aktuellen Videostreams im AVI- Format (Speicherort siehe Lokale Konfiguration). Mikrofon Stummschaltung (falls vorhanden) Über diese Schaltfläche kann das Mikrofon in der Kamera bzw.
Page 19 Zoom- / Fokuseinstellung Tasten zur Steuerung des Schwenk-Neige-Kopfes Preset aufrufen/speichern/löschen Zum Aufrufen eines Presets wählen Sie eine Preset- Zeile aus. Nun erscheint eine weitere Option zum Aufrufen/Speichern/Löschen. Tour starten Das Wiedergabesymbol startet die Tour. Das Stopp Symbol stoppt die Tour.
Page 20 Lokale Konfiguration Protokoll: Einstellung des Übertragungsprotokolls (Standard: TCP) Live-Ansicht-Leistung: Wählen Sie hier die Priorität bei der Darstellung im Browser aus (Priorität auf Bildfluss oder Bildqualität). Live-Indikator: Anzeige aller Ereignisanimationen im Live-Bild (z.B. Rahmen bei Bewegungserkennung). Diese Animationen werden im Aufnahmegerät auch mit aufgezeichnet. Bildformat: Wählen Sie das Kompressionsformates bei Speichern von Einzelbildern über die Browser-Live-Oberfläche aus.
Page 21 Aufnahmen aus internem Speicher anzeigen/herunterladen Symbol Erklärung Auswahl des Datums für die Aufnahmesuche. Falls Daten auf der SD Karte gefunden wurden, so werden diese in der Wiedergabeleiste je nach Aufzeichnungstyp angezeigt. Wählen Sie zuerst ein Datum aus, und drücken Sie anschießend auf „SEARCH“.
Page 22 angewendet. Erneutes Drücken dieser Schaltfläche beendet den digitalen Zoommodus. Einzelbild speichern (Speicherort siehe Lokale Konfiguration) Start/Stopp der Videoscheidefunktion. Das geschnittene Video wird nach Drücken von Stopp gespeichert (Speicherort siehe Lokale Konfiguration). Öffnet einen Dialog zum Herunterladen von aufgenommenen Videodateien von der SD Karte. Öffnet einen Dialog zum Herunterladen von aufgenommenen Bilddateien von der SD Karte.
Page 23 7. Ansicht und Konfigurationsmenüs Benutzer “installer” Live-Ansicht Die Anzeige der Live-Ansicht des Benutzer installers ist ähnlich die des Benutzer master. Der Benutzer installer hat jedoch erweiterte Einstellungsmöglichkeiten. Schnellhilfe (Quick Help) Über diese Schaltfläche in der oberen rechten Ecke sind auf vielen Einstellungsseiten Informationen zu den einzelnen Einstellungspunkten einblendbar.
Page 24 Dashboard Das Dashboard zeigt generelle Informationen über die Kamera an, z.B. installierte Firmware- Version oder die Seriennummer der Kamera. Im oberen rechten Bereich wird der generelle Zustand des Systems über ein Symbol dargestellt. System in Ordnung Alle Parameter wie Systemtemperatur und Prozessorauslastung sind in Ordnung.
Page 25 Typ: Artikelnummer der Kamera Seriennummer: Seriennummer der Kamera Firmware Version: Anzeige der aktuell installierten Firmware Coding Version: Versionsnummer des Videoencoders Web-Version: Versionsnummer der Web-Seite Plugin-Version: Version des auf der Kamera vorhanden Video-Plugins Anzahl Kanäle: Bei einer Kamera wird typischerweise nur 1 Kanal angezeigt. Bei sog.
Page 26 Mit PC-Zeit synchronisieren: Verwendung der aktuellen PC-Zeit, von dem in diesem Moment zugegriffen wird (nach Speichern der Einstellungen). 7.4.2 Sommerzeit (DST) Sommerzeit aktivieren: Setzen Sie den Auswahlhaken, falls der Kamerastandort generell an der Sommer-/Winterzeitumstellung teilnimmt. Startzeit/Endzeit: Hier können die genauen Umschaltzeiten eingegeben werden.
Page 27 LAN / WLAN: Wählen Sie ob die LAN oder WLAN Schnittstelle (wenn vorhanden) konfiguriert werden soll. NIC-Geschwindigkeit: Auswahl der Geschwindigkeit des LAN Adapters. DHCP: Die IP-Adresse, Subnetzmaske, Gateway (Standard Router) sowie die DNS Serveradresse werden automatisch von einem DHCP- Server bezogen. Dazu muss sich ein aktivierter DHCP-Server im Netzwerk befinden.
Page 28 Port des Service (wenn vorhanden) Benutzername: Benutzererkennung des Kontos beim DDNS-Serviceanbieter Kennwort: Kennwort des Kontos beim DDNS-Serviceanbieter Nähere Informationen zum Thema „ABUS SERVER“ finden Sie auf der Hilfeseite unter folgender Adresse: https://www.abus-server.com/faq.html 7.4.3.3 Port HTTP Port: Der Standard-Port für die HTTP Übertragung lautet 80. Befinden sich mehrere IP Kameras in einem Subnetz, so sollte jede Kamera einen eignen, einmalig auftetenden HTTP-Port erhalten.
Page 29 Falls der Zugriff auf die Kamera über Router hinweg erfolgen soll (z. B. vom Internet auf das lokale Netzwerk), so müssen Portweiterleitungen für den HTTP, RTSP und Server Port im Router vorgenommen werden. Falls weiterhin HTTPS verwendet wird, so muss ebenfalls eine Portweiterleitung für den HTTPS Port vorgenommen werden.
Page 30 Benutzername lesen: Benutzername vergeben Sicherheitslevel: auth, priv.: Keine Authentifizierung, Keine Verschlüsselung auth, no priv.: Authentifizierung, Keine Verschlüsselung no auth, no priv.: Keine Authentifizierung, Verschlüsselung Authent.-Algor.: Authentifizierungsalgoritmus wählen: MD5, SDA Kennw.-Authent.: Kennwortvergabe Private-Key-Algoritmus: Verschlüsselungsalgoritmus wählen: DES, AES Private-Key-Kennwort: Kennwortvergabe Benutzername schreiben: Benutzername vergeben Sicherheitslevel: auth, priv.: Keine Authentifizierung, Keine Verschlüsselung...
Page 31 7.4.3.6 FTP Server-Adresse: IP Adresse des FTP Servers Port: FTP Serverport Benutzername: Benutzername des Accounts am FTP Server Anonym: Anoymomer Zugang zum FTP Server (muss vom Server unterstützt werden) Kennwort: Kennwort des Accounts am FTP Server Bestätigen: Kennwortbestätigung Verzeichnisstruktur: Wählen Sie hier den Speicherort für die hochgeladenen Daten aus.
Page 32 Schaltfläche zum Testen der FTP-Einstellungen 7.4.3.7 ABUS Link Station Die ABUS Link Station Funktion dient zum einfachen Fernzugriff auf das ABUS Gerät per Link Station APP (iOS / Android). Produkte können einfach über QR-Code eingerichtet und freigegeben werden – ohne komplizierte Konfigurationen im Router (keine Portweiterleitungen nötig).
Page 33 Push Funktion in ABUS Link Station APP ABUS Link Station Funktion in IP-Kamera aktivieren IP-Kamera über QR Code oder 9-stelligen Seriennummernteil zur ABUS Link Station App hinzufügen Push Benachrichtigung in APP aktivieren (Mehr/Funktionseinstellungen/Push- Benachrichtigung) "Alarmbenachrichtigung“ in den individuellen Kameraeinstellungen in der Link Station App aktvieren.
Page 34 7.4.3.8 HTTPS HTTPS aktivieren: Aktiviert die HTTPS Funktion. Dies ermöglicht eine sichere Verbindung mit Verbindungszertifikat. Bitte beachten Sie, dass weitere Schritte für die Konfiguration der HTTPS Funktion notwendig sind. HTTPS im Browser: Bei Aktivierung wird beim Zugriff auf die Kamera über den Web-Browser das HTTPS Protokoll erzwungen.
Page 35 7.4.3.10 WiFi (falls vom Modell unterstützt) WiFi-Liste: Hier werden die verfügbaren WiFi Netzwerke angezeigt. Klicken Sie in eine Zeile, um ein Netzwerk auszuwählen. SSID: (Service Set Identifier) Tragen Sie hier den Namen des Funknetzes ein. Netzwerkmodus: Infrastruktur Bezeichnet ein Netzwerk, indem eine zentrale Instanz (Wireless Access Point/Router) die Koordination und Datenübertragung aller Netzwerkkomponenten.
Page 36 7.4.3.11 Integrationsprotokoll ONVIF aktivieren: An dieser Stelle kann bei Bedarf die ONVIF Schnittstelle der Kamera deaktiviert werden. Per Standard ist diese Schnittstelle aktiviert. Die Zugangsdaten über diese Schnittstelle sind identisch den Daten des Benutzers „installer“. 7.4.3.12 Network Service Aktiviere WebSocket: Funktion zur plugin-freien Übertragung (z.B.
Page 37 Importiert eine zuvor exportierte Konfiguration gleichen Kameratyps mit Kennwort. Firmware Update: Über diese Funktion kann die Firmware der Kamera aktualisiert werden. Laden Sie zuerst die aktuelle Firmware von der ABUS Internetseite herunter. Über die Schaltfläche "Suche" kann diese Datei für die Aktualisierung selektiert...
Page 38 werden. Drücken Sie die Schaltfläche "Upgrade", um die Aktualisierung zu starten. 7.4.6 Sonstiges IR Licht aktivieren: Per Standard ist das integrierte IR Licht in den Kameras aktiviert, es kann bei Bedarf dauerhaft deaktviert werden. Dritten Stream aktvieren: Bei Bedarf kann ein 3. Videodatenstrom aktiviert werden. Der Client muss in diesem Falls dies unterstützen (z.B.
Page 39 7.4.7 Kontakte Auf dieser Seite wird einem Namen eine E-Mail Adresse zugeordnet. Dies erleichtert später die Programmierung von Ereignisregeln im Punkt Ereignis Manager. Kontakte können hinzugefügt, bearbeitet und gelöscht werden. 7.4.8 Authentifizierung RTSP/Web Authentifikation: digest: Benutzername und Kennwort werden mit einem Hash-Wert versehen.
Page 40 Video 7.5.1 Video Stream Stream: Auswahl des 1., 2. oder 3. Video Stream zur Konfiguration (Stream 3 nur bei separater Aktivierung in den Systemeinstellungen Typ: Wählen Sie ob Video oder Video und Audio übertragen werden soll. Auflösung: Wählen Sie die Auflösung des Videostreams. Bitratentyp: Wählen Sie die Streaming Methode aus: Konstante Bitrate: hält die Bitrate konstant auf dem eingestellten Wert, unabhängig von der...
Page 41 7.5.2 Bild Gemeinsames Profil: Bildeinstellungen und Bildoptimierungsfunktionen gelten für Tag- und Nachtprofil Zeitgesteuert individuell Bildeinstellungen und Bildoptimierungsfunktionen können für Tag- und Nachtprofil separat eingestellt werden Helligkeit, Kontrast, Sättigung, Farbton: Passen Sie diese Werte an die Umgebungsverhältnisse an. Schärfe: Einstellung der elektronischen Überschärfung des Videobildes (Kantenüberzeichnung) Iris Modus: Wählen Sie je nach Modell zwischen manueller und...
Page 42 Vertical Display: Mit dieser Einstellung wird das Bild gedreht, um den vertikalen Blickwinkel zu vergrößern. Das Drehen des Kameramoduls um 90° ist dabei notwendig. Szenenvoreinstellung: Über diese beiden Optionen innen bzw. außen werden bestimmte Voreinstellungen für die beiden Szenarien in der Kamera eingestellt.
Page 43 7.5.4 Bildparameterwechsel Über diese Funktion können verschiedene Bildeinstellungen beim Aufrufen von verschiedenen Presets oder zeitplangesteuert angewendet werden. Diese verschiedenen Bildeinstellungen werden zuvor im Menüpunkt „Video/Bild“ konfiguriert.
Page 44 Audio (Falls vom Modell unterstützt) Audiocodierung: Wählen Sie hier den Audiocode für die Audioübertragung aus (G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726). Audioeingang: Aktiviert den Audioeingang (nur bei Kameras mit eingebautem Mikrofon und Mikrofoneingang). Eingangslautstärke: Anpassung der Eingangsverstärkung an das Mikrofon. Umgebungsrauschfilter: Aktivieren Sie hier die digitale Rauschunterdrückungsfunktion für die Audioübertragung.
Page 45 Fokus + / Fokus -: nicht verwendet Blende + / Blende -: nicht verwendet Geschwindigkeitsreger (+/-): Über diesen Regler kann die Schwenk- /Neigegeschwindigkeit verändert werden. TAB: Presets: Zum Einstellen eines Presets steuern Sie die Kamera zuerst zum gewünschten Punkt ink. Zoomeinstellung. Wählen Sie anschließend eine Preset-Zeile aus.
Page 46 Einstellen: Einstellen der aktuellen Position als Startposition. Löschen: Löschen der aktuellen Startposition Gehe zu: Aufrufen eine Presets (voreingestellte Position) 7.7.5 Parkaktion Funktion zum Ausführen einer bestimmten Aktion nach eine definierten Zeit (5-720 Sek.) Parkaktion aktivieren: Aktivieren der Funktion Parkdauer: Ist die Zeit, die nach manueller PTZ Steuerung verstreichen muss, um die Funktion der Parkaktion wieder zu aktivieren (5- 720 Sek.).
Page 47 Dome-Anpassung: Initialisierung des PTZ Domes 7.7.8 Konfiguration löschen Rücksetzen von PTZ Einstellungen auf Werkseinstellungen (z.B. Presets (Voreinstellungen), Tour (Patrouille), ...) Wählen Sie die gewünschten Kategorien zum Löschen aus, und Drücken Sie anschließend die Schaltfläche Einstellungen sichern. Speicherung 7.8.1 Aufzeichnungszeitplan Nachaufzeichnung: Legen Sie fest, wie lange das Video nach einem Ereignis gespeichert werden sollen.
Page 48 7.8.2 Einzelbildaufnahme Nach Aktivierung und Konfiguration können Einzelbilder auf der SD-Karte abgelegt werden. Die Speicherung der Einzelbilder kann zeitgesteuert und/oder ereignisgesteuert passieren. Sequentielle Einzelbildaufnahme aktivieren: Hier legen Sie den Zeitplan für die Speicherung fest. Timing Schnappschuss aktvieren: Aktivierung der zeitgesteuerten Speicherung. Format: Verfügbare Bildformate für die Einzelbilder: JPEG Auflösung:...
Page 49 7.8.3 Speicherverwaltung Geräteliste: Zeigt die verfügbaren Speichermedien in der Kamera (SD-Karte) an. Format: Formatiert das ausgewählte Speichermedium (Achtung: alle Daten werden gelöscht). Informationen: Zeigt weitere Informationen Speichermedium.
Page 50 7.8.4 Netzlaufwerk (Net HDD) NAS: Konfigurieren Sie bis zu 8 NAS Geräte. Klicken Sie in eine Zeile um Server-Adresse, Dateipfad, Servertyp, Benutzername und Passwort anzugeben. Lokale Einstellungen Protokoll: Einstellung des Übertragungsprotokolls (Standard: TCP) Live-Ansicht-Leistung: Wählen Sie hier die Priorität bei der Darstellung im Browser aus (Priorität auf Bildfluss oder Bildqualität).
Page 51 7.10 Zeitpläne An dieser Stelle können bis zu 10 verschiedene Zeitpläne für die spätere Verwendung im Ereignis Manager eingerichtet werden. Über die Schaltfläche „Hinzufügen“ öffenen Sie die Eingabemaske zur Konfiguration des Zeitplans.
Page 52 7.11 Detektoren 7.11.1 Bewegungserkennung Bewegungserkennung aktivieren: Aktiviert die Bewegungserkennung. Dynamische Bewegungsanalyse aktivieren: Bei Aktivierung werden Veränderungen des Videobildinhaltes grafisch im Vorschaubild dargestellt. HINWEIS: Die Funktion LIVE INDIKATOR entscheidet darüber, ob diese Darstellung auch im Livebild erfolgen soll. Vorschaubereich: Vorschau und Konfigurationsbereich. Fläche: Zeichnen Sie hier Bereiche (max.
Page 53 7.11.2 Cover Detection Cover Detection aktivieren: Diese Funktion überwacht das Abdecken eines Bereiches im Videobild. Vorschaubild: Vorschau und Konfigurationsbereich. Zeichnen: Zeichnen Sie hier einen Bereich die per Cover Detection überwacht werden soll. Vorgang: Schaltfläche drücken -> Rechteck im Vorschaubereich mit linker Maustaste zeichnen ->...
Page 54 7.11.4 Tripwire Detection Tripwire aktivieren: Die Funktion Tripwire erkennt im Videobild, ob sich ein Objekt über eine virtuelle Linie in eine bestimmte oder beide Richtungen bewegt. Daraufhin kann ein Ereignis ausgelöst werden. Vorschauvideo: Konfigurieren Sie hier die virtuelle Linie. Max. Größe: Über diese Funktion wir die maximale Größe des zu erkennenden Objektes definiert.
Page 55 7.12 Benutzer 7.12.1 Benutzer verwalten Hinzufügen / Bearbeiten / Löschen: Es können Benutzer vom Typ „Master“ und "User" hinzugefügt werden. Benutzername: Vergeben Sie hier den Benutzernamen (max. 32 Zeichen, nicht erlaubt: \ : "). Sprache: Wählen Sie hier die anzuzeigende Sprache für den Benutzer aus.
Page 56 7.13 E-Mail Damit die Kamera bei bestimmten Ereignissen E-Mails versenden kann, muss die SMTP / E- Mail Funktion zuvor konfiguriert werden. Informationen zu den verschiedenen Angaben erhalten Sie beim E-Mail Provider. Absender: Tragen Sie hier den Namen des Absenders ein. Absender-Adresse: Tragen Sie hier die E-Mail Adresse des Absenders ein.
Page 57 7.14 Ereignis Manager Auslöser: Eine Alarmregel besteht aus einem Auslöser, einem Zeitplan für die Anwendung der Regel und einer Aktion. Wählen Sie einen Auslöser für die Alarmregel aus der Liste aus. Es kann nur ein Auslöser für jede Regel konfiguriert werden. Zeitplan: Die Aktivierung einer Alarmregel kann in 30 Minuten Schritten erfolgen.
Page 58 IPCS84510 User guide Software Version 11/2019 (V1.0) English translation of the original German instruction manual. Retain for future reference.
Page 59 This user guide has been produced with the greatest of care. Should you discover any missing information or inaccuracies, please let us know about them. ABUS Security-Center GmbH & Co. KG does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user manuals at any time and without prior warning.
Page 60 Important safety information All guarantee claims are invalid in the event of damage caused by non- compliance with this user manual. We cannot be held liable for resulting damage. We cannot be held liable for material or personal damage caused by improper operation or non-compliance with the safety information.
Page 61 ) ..................68 OME PAGE LOGIN PAGE ................ 69 SER ACCOUNTS AND PASSWORDS ABUS NVR ............. 70 ONNECTING THE CAMERA TO ............70 ONNECTING THE CAMERA TO USER MENU "USER" ....................71 VIEW AND CONFIGURATION MENU USER "MASTER" ........72 ..................
Page 62 7.11.3 Intrusion detection ..................108 7.11.4 Tripwire detection ..................109 7.12 ........................ 110 SERS 7.12.1 Managing users .................... 110 7.12.2 Online users ....................110 7.13 ........................111 MAIL 7.14 ....................112 VENT ANAGER MAINTENANCE AND CLEANING ................113 8.1 F ........................
Page 63 You can download a PDF version of the user manuals in your language at www.abus.com via the product search.
Page 64 3. Features and functions Design Resolution Lens focal Wi-Fi length IPCS84510 Mini PTZ dome 4 MPx 2.8 – 12 mm √ The effective IR range will depend on the installation location. If there are surfaces that absorb light or no objects that reflect IR light in the field of view, the IR range will be reduced and/or the video image will be too dark.
Page 65 4. Initial start-up Using the ABUS IP Installer for camera search Install and start up the ABUS IP Installer (which is available for each respective product from the ABUS website www.abus.com). The IP camera should now appear in the selection list without the relevant IP address for the target network, where appropriate.
Page 66 Passwords are not factory set and must be assigned when the camera is used for the first time. This can be done via the ABUS IP installer (‘Enable’ button), or via the website. A secure password must meet the following minimum requirements: 8–16 characters...
Page 67 General instructions for using the settings pages Functional element Description Save settings that have been made on the page. Please note that the new settings will only apply after the save button has been pressed. Function activated Function deactivated List selection Input field Slide control Installing a video plugin...
Page 68 Home page (login page) After entering the IP address in the browser's address bar and opening up the page, the home page will appear in the language set in the Internet Explorer options (Windows setting). Each respective user account (installer, master or user) can set their language individually. For example, the settings pages can be set to English for the "installer"...
Page 69 User accounts and passwords Overview of the types of user with the user name descriptions, the default passwords and corresponding privileges: User type User name Default password Privileges  INSTALLER Installer <assigned and modified by Video display on web browser installer>...
Page 70 Connecting the camera to ABUS NVR The following information is required to connect the camera to ABUS NVR:  IP address/domain name  Server Port (Standard 8000) installer  User name: <Password>  Password: (assigned and modified by INSTALLER) Connecting the camera to IPCam Plus The following information is required to link up the camera with IPCam: ...
Page 71 5. User menu "user" Button/display Function on screen Instant image function This function saves an instant image from the current video stream in JPEG format. The picture is stored in the following folder: (Save location, see local configuration) Video function This function saves a video from the current video stream in AVI format.
Page 72 6. View and configuration menu user "master" Button/display on screen Function Instant image function This function saves an instant image from the current video stream in JPEG format (see Local Configuration for save location). Video function This function saves a video from the current video stream in AVI format (see Local Configuration for save location).
Page 73 Log out as user. Afterwards the login page is displayed again. Zoom / Focus setting Buttons to control the pan/tilt function Call preset To recall a preset, select a preset line. Now another option to enter / save / delete appears. Start Tour The play icon starts the tour.
Page 74 Local configuration Protocol: Setting the transmission protocol (default: TCP) Live view performance: Select the priority for display in the browser here (priority on image stream or image quality). Live indicator: Display of all event animations in the live image (e.g. frame for motion detection).
Page 75 Displaying/downloading a recording from the internal memory Symbol Explanation Selection of the date when searching for a recording. If data are found on the SD card, they are displayed in the playback bar by record type. First select a date and then click "SEARCH". Stop playback Slow playback (forwards) Fast playback (forwards)
Page 76 Save single frame (save location, see local configuration) Start/stop the video cutting function. The cut video is saved after you press stop (save location, see local configuration). Opens a dialogue for downloading recorded video files from the SD card. Opens a dialogue for downloading recorded image files from the SD card.
Page 77 7. View and configuration menus user "installer" Live view The live view display for the installer user is similar to that of the master user. However, the installer user has extended options for settings such as the set up wizard or extended configuration.
Page 78 Dashboard The dashboard displays general information about the camera, e.g. installed firmware version or serial number of the camera. In the area to the upper right, the general status of the system is represented by a symbol. System is running correctly All parameters such as system temperature and processor usage are fine.
Page 79 Type: Camera item number Serial No.: Camera serial number Firmware version: Display of the firmware version currently installed Coding version: Version number of the video encoder Web version: Version number of the website Plugin version: Version of the video plugin on the camera Number of Channels: Typically, only 1 channel is shown for a camera.
Page 80 7.4.2 Daylight saving time (DST) Enable DST: tick the box if there is generally a summer time/winter time changeover at the camera location. Start/End time: the exact switching times can be entered here. Daylight saving time difference: set the time difference 7.4.3 Network 7.4.3.1 TCP/IP LAN/Wi-Fi:...
Page 81 (if available) User name: user account identification with the DDNS service provider Password: account password with the DDNS service provider Further information on the "ABUS SERVER" can be found on the help page at the following address: https://www.abus-server.com/faq.html...
Page 82 7.4.3.3 Port HTTP port: the default port for HTTP transmission is 80. If several IP cameras are located on one subnet, each camera should have its own unique HTTP port. RTSP port: the default port for RTSP transmission is 554. If several IP cameras are located on one subnet, each camera should have its own unique RTSP port.
Page 83 7.4.3.4 NAT Enable UPnP: enables or disables the UPnP function. When the UPnP function is enabled, the network camera can be found on Windows networks. UPnP name: assigning a UPnP name, which the camera uses to appear on the network via UPnP. Enable port mapping: The NAT (Network Address Translation) or port mapping function automatically sets up port forwarding for access from...
Page 84 7.4.3.5 SNMP SNMP (Simple Network Management Protocol) The SNMP protocol enables central network management of network components. Enable SNMPv1: enable the SNMPv1 function Enable SNMPv2: enable the SNMPv2 function Write SNMP Community: SNMP Community string for writing Read SNMP Community: SNMP Community string for reading Trap Address: IP address of the TRAP server...
Page 85 7.4.3.6 FTP Server Address: IP address of the FTP server Port: FTP server port User name: user name for the FTP server account Anonymous: anonymous access to the FTP server (server must support this) Password: password for the FTP server account Confirm: Password confirmation Directory Structure:...
Page 86 1. Activate ABUS Link Station function in IP camera 2. Add IP camera via QR code or 9-digit serial number part to the ABUS Link Station app 3. Enable Push Notification in APP (More / Feature Settings / Push Notification) 4.
Page 87 Push result in the smartphone: - Push info in status bar - 1 frame under "News" in Link Station App - optional: with built-SD card and duration or event video recording synonymous short video sequence available 7.4.3.8 HTTPS Activate HTTPS: enables the HTTPS function.
Page 88 7.4.3.9 QoS QoS determines the data flow between two network components on the basis of quality parameters. DSCP - Differentiated Service Code Point Video/Audio DSCP: DSCP value for video/audio data Event/Alarm DSCP: DSCP value for event/alarm data Management DSCP: DSCP value for the communication data 7.4.3.10 Wi-Fi (if supported by device) Wi-Fi list:...
Page 89 Enable WPS: (Wi-Fi protected setup) enables the WPS function. There are 2 different methods for using the WPS function (PIN code, PBC). PIN code: generates a new PIN code for using the PIN code method. PBC connection: (Push Button Configuration) the WPS connection is produced after a button is pressed on the camera.
Page 90 7.4.3.12 Network Service Enable WebSocket: plugin-free transfer feature (for example, in Chrome Browser) Enable WebSocket (s): plug-in-free encrypted transfer feature (for example, in Chrome Browser 7.4.3.13 IP address filter Enable IP address filter: enables the IP address filter function for IPv4 addresses. Only IP addresses are allowed when inputting the addresses (no domain names).
Page 91 Firmware update: This function can be used to update the camera's firmware. First, download the current firmware from the ABUS website. The “Search” button can be used to select this file for updating. Press the "Upload" button to start the update.
Page 92 7.4.6 Miscellaneous Enable IR light: By default, the integrated IR light is enabled in the cameras. This can be permanently disabled if necessary. Enable third stream: A third video data stream can be enabled if necessary. In such a case, this must be supported by the client (e.g. for integration via ONVIF protocol).
Page 93 Video 7.5.1 Video stream Stream: Select the 1st, 2nd or 3rd video stream for configuration (stream 3 is only available after separate activation in the system settings) Type: Select whether video or video and audio should be transmitted. Resolution: Choose the resolution for the video stream. Bitrate type: Select the streaming method: Constant bitrate: keeps the bitrate constant at the set value, regardless of the quality.
Page 94 7.5.2 Image Overall profile: Image settings and image optimisation functions apply for the day and night profiles Individually time-controlled Image settings and image optimisation functions can be separately configured for day and night profiles Brightness, contrast, saturation, hue: Adjust these values to suit the ambient conditions. Sharpness: set the electronic oversharpening for the image (edge overdraw)
Page 95 7.5.3 OSD Text: superimposes the configurable camera name on the live image. Date: superimposes the date on the live image. Camera name: enter the camera name here (max. 32 characters). Time format: select a display format (24-hour or 12-hour) for the time. Date format: select a display format for the date.
Page 97 7.5.4 Image Parameter Switch This function allows you to apply different picture settings when recalling different presets or scheduled. These different picture settings are previously configured in the menu item "Video / Picture".
Page 98 Audio (if supported by the camera model) Audio encoding: select the audio encoding for audio transmission here (G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726). Audio input: enables the audio input (only for cameras with built-in microphone and microphone input). Input volume: adjustment of the input amplification for the microphone. Environmental noise filter: enable the digital noise reduction function for audio transmission here.
Page 99 7.7.2 Preset / Tour / Pattern Control keys: Control keys for orientation of the PTZ camera head (left, right etc.) Zoom + / Zoom -: Camera module zoom in and zoom out Focus + / Focus -: not used Aperture + / Aperture -: not used Speed controller (+/-): This controller can be used to adjust the pan/tilt speed.
Page 100 Set: Clicking on this will initiate the process for setting the limitation (see preview, one after the other: left, right, upper, lower limitation, iris/aperture + button for saving) Delete: Delete all limitations. 7.7.4 Starting position Note: the starting positon must be saved as any preset in advance. Setting for the starting position of the PTZ Dome after restarting Set: Set the current position as the starting position.
Page 101 7.7.6 Privacy mask Preview area: The preview of the video and privacy masks that have been set up are displayed here. Privacy masks are drawn directly in the preview area. Enable privacy mask: Enable/disable the privacy mask function. Draw Area: Draw polygonal areas.
Page 102 7.7.8 Reset PTZ settings Reset PTZ settings to factory settings (e.g. presets, patrols) Storage 7.8.1 Record schedule Post-record: determine how long a video should be saved for after an event. Overwrite: Determine the behaviour if an SD card/NAS is full (end recording or replace oldest data with new data = cycle recording function).
Page 103 7.8.2 Single frame recording After enabling and configuration, single frames can be saved on the SD card. The single frames can be saved in a time-controlled and/or event-controlled manner. Enable sequential single frame recording: You can determine the schedule for storage here.
Page 104 7.8.3 Storage management Device list: indicates the available storage media in the camera (SD card). Format: formats the selected storage medium (Attention: all data are deleted). Information: shows more storage medium information.
Page 105 7.8.4 Network drive NAS: configure up to 8 NAS devices. Click in a row to specify server address, file path, server type, user name and password. Local settings Protocol: Setting the transmission protocol (default: TCP) Live view performance: Select the priority for display in the browser here (priority on image stream or image quality).
Page 106 Save downloaded files to: Select the path for video files downloaded from the SD card. Save live snapshots to: Select the encoding format for saving images using the browser live interface. Snapshots during playback: Select the path for saving images during playback. Save clips to: Select the path for saving video clips during playback.
Page 107 7.10 Schedules Here up to 10 different schedules can be configured for later use in the Event Manager. The “Add” button is used to open the input mask for the configuration of the schedule. 7.11 Detectors 7.11.1 Motion detection Enable motion detection: enables motion detection.
Page 108 7.11.2 Cover detection Enable cover detection: This function monitors the covering of an area in the video image. Preview: Preview and configuration area. Drawing: This allows you to draw the area which should be monitored by cover detection. Operation: Press button -> draw rectangle in the preview using left mouse button ->...
Page 109 Threshold: The higher the value (0-10 seconds), the longer an object has to stay in the area to be monitored in order to trigger an event. Sensitivity: higher sensitivity allows smaller objects to be detected. Percentage: this value decides how much of an area must be covered by an object in order to trigger an event.
Page 110 7.12 Users 7.12.1 Managing users Add/edit/delete: Users with the type “Master” and “User” can be added. User name: Enter the user names here (max. 32 characters, not allowed: \ : "). Language: Select the language to be displayed for the user here. Use a secure password: A secure password must meet the following minimum requirements: 8–16 characters...
Page 111 7.13 Email The SMTP/email function must be configured beforehand, so that the camera is able to send emails if certain events occur. You can obtain information about the various details from your email provider. Sender: Enter the name of the sender here. Sender's address: Enter the email address of the sender here.
Page 112 7.14 Event Manager Trigger: an alarm rule consists of a trigger, a schedule for applying the rule and an action. Select a trigger for the alarm rule from the list. Only one trigger can be configured for each rule. Schedule: an alarm rule can be enabled in 30 minute intervals.
Page 113 8. Maintenance and cleaning 8.1 Function test Regularly check the technical safety of the product, e.g. check the housing for damage. If it appears to no longer be possible to operate the product safely, stop using it and secure it to prevent unintentional use.
Page 114 IPCS84510 Manuel d’utilisation Logiciel Version 11/2019 (V1.0) Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure !
Page 115 La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d’utilisateur sans préavis.
Page 116 Consignes de sécurité importantes En cas de dommages consécutifs au non-respect de ce manuel d’utilisation, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs ! Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d’une manipulation non conforme ou du non-respect des consignes de sécurité.
Page 117 Avant d’installer l’appareil dans un système de vidéosurveillance existant, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension. En cas de doute, ne procédez pas vous-même au montage, à l’installation et au câblage, mais confiez-les à...
Page 118 PAGE DE CONNEXION ’ ............126 OMPTES D UTILISATEUR ET MOTS DE PASSE ABUS NVR ............127 NCLUSION DE LA CAMÉRA DANS ............127 NCLUSION DE LA CAMÉRA DANS 5. MENU D’UTILISATEUR « UTILISATEUR » ................128 6. MENU DE VISUALISATION ET DE CONFIGURATION DE L’UTILISATEUR « MAITRE » ..129 ..................
Page 119 7.8.1 Programmation d’enregistrement ..............162 7.8.2 Enregistrement d’image simple ................ 163 7.8.3 Gestion d’enregistrement .................. 164 7.8.4 Lecteur réseau ....................165 ..................... 166 ÉGLAGES LOCAUX 7.10 ....................167 ROFILS HORAIRES 7.11 ...................... 168 ÉTECTEURS 7.11.1 Détection de mouvement .................. 168 7.11.2 Cover Detection ....................
Page 120 échéant, le manuel d installation matérielle. ’ Les manuels d utilisateur dans la langue du pays sont ’ disponibles sous forme de document PDF sur Internet, sur le site www.abus.com, via la recherche de produit.
Page 121 3. Caractéristiques et fonctions Structure Résolution Distance Wi-Fi focale objectif IPCS84510 Mini PTZ dôme 4 MPx 2,8 mm √ La portée IR effective varie selon le lieu d’installation. Les surfaces absorbant la lumière ou l’absence d’objets réfléchissant la lumière IR dans l’angle de visée réduisent la portée IR et provoquent des images vidéos trop sombres.
Page 122 4. Première mise en service Utilisation de l’installateur ABUS IP pour la recherche de caméra Installez et démarrez l’installateur ABUS IP qui est disponible sur le site Web www.abus.com pour le produit correspondant. La caméra IP devrait alors apparaître dans la liste de sélection, éventuellement sans son adresse IP adaptée au réseau cible.
Page 123 Aucun mot de passe n’est attribué par défaut, celui-ci doit être défini lors de la première utilisation de la caméra via le programme d’installation IP d’ABUS (touche « Activer ») ou via le site Web.
Page 124 Consignes générales pour l’utilisation des pages de réglages Élément fonctionnel Description Enregistrement des réglages effectués sur la page. Il faut veiller à ce que les réglages ne soient appliqués qu’après avoir appuyé sur le bouton d’enregistrement correspondant. Fonction activée Fonction désactivée Sélection de liste Champ de saisie Curseur...
Page 125 Page de démarrage (page de connexion) Après saisie de l’adresse IP dans la ligne d’adresse du navigateur et ouverture de la page, la page de démarrage apparaît dans la langue réglée pour Internet Explorer (réglage Windows). Le compte d’utilisateur (installateur, maître ou utilisateur) peut être réglé individuellement avec la langue correspondante.
Page 126 Comptes d’utilisateur et mots de passe Aperçu des types d’utilisateurs avec les désignations des noms d’utilisateur, des mots de passe par défaut et des privilèges correspondants : Type d’utilisateur Nom d’utilisateur Mot de passe par défaut Privilèges  INSTALLATEUR installateur <attribué...
Page 127 Inclusion de la caméra dans ABUS NVR Les données suivantes sont nécessaires pour l’inclusion de la caméra dans ABUS NVR :  Adresse IP / nom de domaine  Port serveur (standard 8000) installateur  Nom d’utilisateur : <mot de passe>...
Page 128 5. Menu d’utilisateur « Utilisateur » Bouton / Affichage à Fonction l’écran Fonction d’image immédiate Cette fonction enregistre une image immédiate du flux vidéo actuel au format JPEG. L’image est placée dans le dossier suivant : (emplacement de mémorisation : voir configuration locale) Fonction vidéo Cette fonction enregistre une vidéo du flux vidéo actuel au format AVI.
Page 129 6. Menu de visualisation et de configuration de l’utilisateur « maître » Bouton / Affichage à l’écran Fonction Fonction d’image immédiate Cette fonction enregistre une image immédiate du flux vidéo actuel au format JPEG (emplacement de mémorisation : voir configuration locale). Fonction vidéo Cette fonction enregistre une vidéo du flux vidéo actuel au format AVI (emplacement de mémorisation : voir...
Page 130 Déconnexion de l’utilisateur. La page de connexion apparaît après déconnexion. Réglage zoom / mise au point Touches de contrôle de la tête panoramique Preset aufrufen/speichern/löschen Zum Aufrufen eines Presets wählen Sie eine Preset-Zeile aus. Nun erscheint eine weitere Option zum Aufrufen/Speichern/Löschen.
Page 131 Configuration locale Protocole : Réglage du protocole de transmission (par défaut : TCP). Performance d’affichage en direct : Sélectionnez ici la priorité lors de l’affichage dans le navigateur (priorité au flux d’image ou à la qualité d’image). Indicateur en temps réel : Affichage de toutes les animations dans l’image en temps réel (par ex.
Page 132 Taille de fichier enreg. : Sélectionnez la taille des séquences vidéo lors de la sauvegarde de vidéos via l’interface en temps réel du navigateur. Sauvegarder enregistrements sous : Sélectionnez le chemin pour l’enregistrement vidéo. Enregistrer fichiers téléchargés sous : Sélectionnez le chemin pour les fichiers vidéo téléchargés depuis la carte SD.
Page 133 Affichage / Téléchargement d’enregistrements provenant de la mémoire interne Symbole Explication Sélection de la date pour la recherche d’enregistrements. Si des données ont été trouvées sur la carte SD, celles-ci sont affichées dans la barre de lecture selon le type d’enregistrement. Sélectionnez d’abord une date, puis appuyez sur «...
Page 134 Appuyez à nouveau sur ce bouton pour quitter le mode zoom numérique. Enregistrer image simple (emplacement de mémorisation : voir configuration locale) Démarrage / Arrêt de la fonction de coupure vidéo. La vidéo coupée est enregistrée après avoir appuyé sur «...
Page 135 7. Menu de visualisation et de configuration de l’utilisateur « installateur » Affichage en temps réel L’affichage de la visualisation en direct de l’utilisateur « installateur » est similaire à celle de l’utilisateur « maître ». Cet utilisateur possède toutefois des possibilités plus étendues de réglage comme l’assistant de mise en place ou la configuration étendue.
Page 136 Tableau de bord Le tableau de bord montre des informations générales via la caméra, par exemple la version du firmware ou le numéro de série de la caméra. Dans la zone supérieure droite, l’état général du système est représenté par un symbole. Système fonctionnant correctement Tous les paramètres comme la température du système et la charge du processeur sont corrects.
Page 138 Système 7.4.1 Date et heure Fuseau horaire : Sélectionnez ici le fuseau horaire dans lequel se trouve la caméra. NTP : Cochez cette case pour synchroniser la date et l’heure de la caméra avec un serveur de temps NTP. Adresse de serveur : Saisissez ici l’adresse du serveur ou l’adresse IP du serveur NTP.
Page 139 7.4.3 Réseau 7.4.3.1 TCP/IP LAN/Wi-Fi : Sélectionnez l’interface à configurer : LAN ou Wi-Fi (le cas échéant). Vitesse NIC : Sélection de la vitesse de l’adaptateur LAN. DHCP : L’adresse IP, le masque de sous-réseau, la passerelle (routeur standard) et l’adresse du serveur DNS sont fournis automatiquement par un serveur DHCP.
Page 140 Adresse IP statique : Réglage manuel des paramètres réseau pour l’IPv4 (case DHCP non cochée) Adresse IPv4 : Réglage manuel de l’adresse IP de la caméra Masque de sous-réseau IPv4 : Réglage manuel du masque de sous-réseau de la caméra Passerelle IPv4 par défaut : Réglage manuel de l’adresse IP de la passerelle de la caméra (également appelée routeur standard)
Page 141 Pour plus d’informations au sujet du « SERVEUR ABUS », veuillez vous rendre à la page suivante : https://www.abus-server.com/faq.html 7.4.3.3 Port Port HTTP : Le port par défaut assigné au protocole HTTP est le port 80. Si plusieurs caméras IP se trouvent dans un sous-réseau, chaque caméra doit avoir son propre port HTTP unique.
Page 142 S’il faut accéder à la caméra via le routeur (par ex. depuis Internet sur le réseau local), les ports HTTP, RTSP et serveur doivent être redirigés dans le routeur. Si HTTPS continue à être utilisé, il faut également mettre en œuvre un routage de port pour le port HTTPS.
Page 143 7.4.3.5 SNMP SNMP (Simple Network Management Protocol) Le protocole SNMP permet une gestion centralisée des composants du réseau. Activer SNMPv1 : activation de la fonction SNMPv1 Activer SNMPv2 : activation de la fonction SNMPv2 Écrire communauté SNMP : chaîne de communauté SNMP pour l’écriture Lire communauté...
Page 144 7.4.3.6 FTP Adresse du serveur : Adresse IP du serveur FTP Port : Port du serveur FTP ’ ’ Nom d utilisateur : Nom d utilisateur du compte sur le serveur FTP Anonyme : Accès anonyme au serveur FTP (doit être pris en charge par le serveur) Mot de passe : Mot de passe du compte sur le serveur FTP...
Page 145 7.4.3.7 ABUS Link Station Die ABUS Link Station Funktion dient zum einfachen Fernzugriff auf das ABUS Gerät per Link Station APP (iOS / Android). Produkte können einfach über QR-Code eingerichtet und freigegeben werden – ohne komplizierte Konfigurationen im Router (keine Portweiterleitungen nötig).
Page 146 Fonction Push dans l'application ABUS Link Station 1. Activer la fonction ABUS Link Station dans la caméra IP 2. Ajouter la caméra IP via l'application du code QR ou du numéro de série à 9 chiffres à l'application ABUS Link Station 3.
Page 147 7.4.3.9 QoS ’ À l aide des paramètres de qualité, QoS définit le flux de données entre deux composants du réseau. DSCP - Differentiated Service CodePoint DSCP vidéo / audio : Valeur DSCP pour données vidéo / audio DSCP événement / alarme : Valeur DSCP pour données événement / alarme Gestion DSCP : Valeur DSCP pour les données de communication...
Page 148 SSID : (Service Set Identifier) Saisissez ici le nom du réseau sans fil. Mode réseau : Infrastructure Désigne un réseau dans lequel une instance centrale (point ’ accès sans fil / routeur) assure la coordination et la transmission de données de tous les composants du réseau. Ad-Hoc Désigne un réseau dans lequel tous les composants du réseau sont directement interconnectés sans recourir à...
Page 149 7.4.3.11 Protocole d’intégration Activer ONVIF : À ce stade, l’interface ONVIF de la caméra peut être désactivée au besoin. Par défaut, cette interface est activée. Les données d’accès à cette interface sont identiques aux données de l’utilisateur « installateur ». 7.4.3.11 Network Service Activer WebSocket:...
Page 150 7.4.3.13 Filtre d’adresse IP ’ ’ Activer le filtrage d adresse IP : Activation de la fonction de filtrage d adresse IP pour les adresses IPv4. Lors de la saisie des adresses, seules des adresses IP sont autorisées (aucun nom de domaine). ’...
Page 151 Cette fonction permet de mettre à jour le firmware de la caméra. Téléchargez d’abord le firmware actuel sur le site Internet ABUS. Le bouton « Recherche » permet de sélectionner le fichier pour la mise à jour. Appuyez sur le bouton «...
Page 152 7.4.7 Contacts Une adresse e-mail est attribuée à un nom sur cette page. Cela facilitera plus tard la programmation des règles de l’événement dans l’élément Gestionnaire d’événements. Des contacts peuvent être ajoutés, édités et supprimés. 7.4.8 Authentification Authentification RTSP/Web : digest : Le nom d’utilisateur et le mot de passe sont dotés d’une valeur de hachage.
Page 153 Vidéo 7.5.1 Flux vidéo Flux : Sélection du 1 ou 3 flux vidéo pour la configuration (flux 3 uniquement en cas d’activation séparée dans les réglages système) Type : Sélectionnez le type de données à transmettre : vidéo ou vidéo et audio. Résolution : Sélectionnez la résolution du flux vidéo.
Page 154 7.5.2 Image Profil commun : Les réglages d’image et fonctions d’optimisation de l’image s’appliquent au mode jour ou nuit Commande individuelle en fonction de l’heure Les réglages d’image et les fonctions d’optimisation de l’image peuvent être effectués individuellement pour le mode jour ou nuit Luminosité, contraste, saturation, tonalité...
Page 155 Affichage vertical : Ce réglage permet de faire pivoter l’image afin d’agrandir l’angle de vue vertical. Pour ce faire, il est nécessaire de tourner le module caméra de 90°. Préréglage de scénarios : Ces deux options (mode intérieur ou extérieur) permettent de paramétrer certains préréglages dans la caméra pour les deux cas de figure.
Page 156 ’ Couleur du texte : Sélectionnez la couleur d affichage des caractères. En cas de sélection personnalisée, la palette de couleurs est située à droite de la fenêtre de sélection.
Page 157 7.5.4 Changement de paramètre d'image Cette fonction vous permet d’appliquer différents paramètres d’image lors du rappel de différents préréglages ou programmés. Ces différents réglages d’image sont préalablement configurés dans l’élément de menu "Vidéo / Image".
Page 158 Audio Encodage audio : Sélectionnez ici le code audio pour la transmission audio (G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726). Entrée audio : Activation de l’entrée audio (uniquement avec les caméras à microphone et entrée microphone intégrés). Volume en entrée : Ajustement du gain d’entrée au microphone. Filtrer bruit environnant : Activez ici la fonction numérique d’élimination des bruits parasites pour la transmission audio.
Page 159 Point de reprise temporelle : Reprise de l’action après redémarrage du dôme qui est effectuée xx secondes avant le redémarrage. 7.7.2 Préréglages, tours et modèles Touches de commande : Touches de commande pour l’orientation de la tête de caméra PTZ (gauche, droite, etc.) Zoom +/zoom - : Modes zoomer et dézoomer du module caméra Mise au point +/mise au point - :...
Page 160 Arrêts de recherche : la limitation est valable pour les actions de scan État type : Indique si une limitation est réglée. Régler : Après activation, la procédure de réglage de la limitation apparaît (voir image de prévisualisation, dans l’ordre : limitation gauche, droite, supérieure, inférieure, iris/diaphragme + bouton pour enregistrer) Supprimer :...
Page 161 7.7.6 Masque de confidentialité Zone d’aperçu : L’aperçu de la vidéo et les zones privées configurées sont affichés ici. Le contour des zones privées peut être tracé directement sur la zone d’aperçu. Activer zone privée : Activation / Désactivation de la fonction zones privées. Surface : Tracé...
Page 162 7.7.8 Réinitialisation Réinitialisation des réglages PTZ sur les réglages d’usine (par ex. Presets (préréglages), tour (patrouille), ...) Enregistrement 7.8.1 Programmation d’enregistrement Post-enregistrement : Déterminez combien de temps après un événement la vidéo doit être enregistrée. Écraser : Définissez la procédure en cas de carte SD/NAS plein(e) (terminer l’enregistrement ou remplacer les données les plus anciennes par de nouvelles données = fonction de mémoire circulaire).
Page 163 7.8.2 Enregistrement d’image simple Après activation et configuration, les images simples peuvent être enregistrées sur la carte SD. L’enregistrement des images simples peut être programmé et/ou déclenché par événement. Activer l’enregistrement d’image simple séquentiel : Définissez ici la programmation d’enregistrement. Activer synchronisation instantané...
Page 164 7.8.3 Gestion d’enregistrement Liste des appareils : Affiche les supports d’enregistrement disponibles dans la caméra (carte SD). Format : Formate le support d’enregistrement sélectionné (attention : toutes les données seront supprimées). Informations : Affiche des informations complémentaires concernant le support d’enregistrement.
Page 165 7.8.4 Lecteur réseau NAS : Configurez jusqu’à 8 appareils NAS. Cliquez sur une ligne pour indiquer l’adresse du serveur, le chemin d’accès au fichier, le type de serveur, le nom d’utilisateur et le mot de passe.
Page 166 Réglages locaux Protocole : Réglage du protocole de transmission (par défaut : TCP) Performance d’affichage en direct : Sélectionnez ici la priorité lors de l’affichage dans le navigateur (priorité au flux d’image ou à la qualité d’image). Indicateur en temps réel : Affichage de toutes les animations dans l’image en temps réel (par ex.
Page 167 7.10 Profils horaires Il est possible de configurer ici jusqu’à 10 profils horaires différents pour une utilisation future dans le gestionnaire d’événements. Pour ouvrir le masque de saisie pour la configuration du profil horaire, veuillez appuyer sur le bouton « Ajouter ».
Page 168 7.11 Détecteurs 7.11.1 Détection de mouvement Activer la détection de mouvement : Active la détection de mouvement. Activer l’analyse de mouvement dynamique : Lorsque cette fonction est activée, les modifications du contenu de l’image vidéo sont représentées graphiquement dans l’image de prévisualisation.
Page 169 7.11.2 Cover Detection Activer Cover Detection : Cette fonction surveille la couverture d’une zone dans l’image vidéo. Image de prévisualisation : Aperçu et zone de configuration. Tracer : Tracez ici une zone qui doit faire l’objet d’une surveillance par Cover Detection. Procédure : Appuyer sur le bouton -> tracer un rectangle dans la zone d’aperçu avec le bouton gauche de la souris ->...
Page 170 7.11.4 Tripwire Detection Activer Tripwire : La fonction Tripwire détecte dans l’image vidéo si un objet traverse une ligne virtuelle dans une direction donnée ou dans les deux directions. Un événement peut alors être déclenché. Vidéo de prévisualisation : Configurez ici la ligne virtuelle. Taille max.
Page 171 7.12 Utilisateur 7.12.1 Gérer les utilisateurs Ajouter / Modifier / Supprimer : Il est possible d’ajouter des utilisateurs du type « maître » et « utilisateur ». Nom d’utilisateur : Attribuez ici le nom d’utilisateur (32 caractères max., caractères non autorisés : \ : "). Langue : Sélectionnez ici la langue à...
Page 172 7.13 E-mail Afin que la caméra puisse envoyer des e-mails lors de certains événements, la fonction SMTP / e-mail doit être configurée au préalable. Vous obtiendrez des informations sur les différentes indications auprès du fournisseur de messagerie électronique. ’ Expéditeur : Saisissez ici le nom de l expéditeur.
Page 173 7.14 Gestionnaire d’événements Déclencheur : Une règle d’alarme comprend un déclencheur, une programmation pour l’application de la règle et une action. Sélectionnez dans la liste un déclencheur pour la règle d’alarme. Un seul déclencheur peut être configuré pour chaque règle. Profil horaire : Une règle d’alarme peut être activée toutes les 30 minutes.
Page 174 8. Maintenance et nettoyage 8.1 Test de fonctionnement Contrôlez régulièrement la sécurité technique du produit ; par exemple l’état du boîtier. Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez une remise en service involontaire. La sécurité...
Page 175 IPCS84510 Gebruikershandleiding Software Versie 11/2019 (V1.0) Nederlandse vertaling van de originele Duitse handleiding. Bewaren voor toekomstig gebruik!
Page 176 Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch omissies of onnauwkeurigheden ontdekken, informeer ons dan hierover. ABUS Security-Center GmbH & Co. KG aanvaardt geen aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen.
Page 177 Belangrijke veiligheidsinstructies Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. We kunnen niet aansprakelijk worden gesteld voor gevolgschade! Wij aanvaarden geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies is veroorzaakt.
Page 178 In geval van twijfel dient u de montage, installatie en bedrading niet zelf uit te voeren, maar aan een specialist over te laten. Ondeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen.
Page 179 IN INSTALLEREN ) ................185 TARTPAGINA INLOGPAGINA ............186 EBRUIKERSACCOUNTS EN WACHTWOORDEN ABUS NVR .............. 187 NTEGRATIE VAN CAMERA IN ABUS NVR .............. 187 NTEGRATIE VAN CAMERA IN GEBRUIKERSMENU "USER" ................. 188 WEERGAVE EN CONFIGURATIEMENU GEBRUIKER "MASTER" ...... 189 ..................191 OKALE CONFIGURATIE ......
Page 180 7.8.1 Opnameschema ....................219 7.8.2 Afzonderlijk beeld opnemen ................220 7.8.3 Opslagbeheer ....................221 7.8.4 Netwerkschijf ....................222 ..................222 OKALE INSTELLINGEN 7.10 ..................... 223 IJDSCHEMA 7.11 ...................... 224 ETECTOREN 7.11.1 Bewegingsdetectie ..................224 7.11.2 Cover Detection .................... 225 7.11.3 Intrusion Detection ..................
Page 181 Informatie over de hardware-installatie van de camera vindt u in de handleiding of indien voorhanden in de hardware-installatiehandleiding. De gebruikershandleidingen zijn in diverse talen beschikbaar als pdf-document op www.abus.com. U vindt de benodigde handleiding via de productfinder.
Page 182 Het eerste wachtwoord kan ook via de webbrowser worden toegewezen. De IP-instellingen van de camera kunnen met de IP Installer worden gewijzigd. De taalinstelling van de camera kan eveneens met de ABUS IP Installer worden gewijzigd. Er moet rekening mee worden gehouden dat de taal voor de startpagina van de camera automatisch afhankelijk van de taalinstelling in het besturingssysteem wordt ingesteld.
Page 183 Af fabriek is geen wachtwoord toegewezen. Bij het eerste gebruik van de camera moet een wachtwoord worden gekozen. Dit kan in de ABUS IP-Installer (knop "Activeren") of op de website worden gedaan. Een veilig wachtwoord moet minimaal voldoen aan de onderstaande eisen: 8-16 tekens Geldende tekens: Cijfers, kleine letters, hoofdletters, speciale tekens (! $ % &...
Page 184 Algemene instructies voor gebruik van de instelpagina's Functie-element Beschrijving Aangepaste instellingen op de pagina opslaan. Er moet rekening mee worden gehouden, dat de instellingen alleen door het indrukken van de knop voor het opslaan worden toegepast. Functie ingeschakeld Functie uitgeschakeld Lijstkeuze Invoerveld Schuifregelaar...
Page 185 (max. 640x360 pixel). Bovendien is een lokale weergave van de videodata vanaf de interne microSD-kaart/NAS niet mogelijk. Daarbij kunnen beeldparameters, detectoren en privézones worden ingesteld. Het updaten van de camerafirmware is in deze browsers niet mogelijk. Startpagina (inlogpagina) Na invoer van het IP-adres in de adresbalk van de browser en het openen van de pagina verschijnt de startpagina in de voor de Internet Explorer ingestelde taal (Windows-instelling).
Page 186 Gebruikersaccounts en wachtwoorden Overzicht gebruikerstypen met de aanduidingen van de gebruikersnaam, de standaard- wachtwoorden en de bijbehorende rechten: Gebruikerstype Gebruikersnaam Standaard-wachtwoord Rechten  INSTALLER installer <wordt verstrekt en kan Videoweergave via webbrowser worden gewijzigd door  Direct beeld installer>  Lokale video-opname op pc ...
Page 187 Integratie van camera in ABUS NVR Om de camera in ABUS NVR te integreren heeft u de volgende gegevens nodig:  IP-adres/domeinnaam  Serverpoort (standaard 8000) installer  Gebruikersnaam: <Wachtwoord>  Wachtwoord: (wordt verstrekt en kan worden gewijzigd door INSTALLER)
Page 188 5. Gebruikersmenu "User" Knop/weergave Functie op beeldscherpte Afbeeldingsfunctie Deze functie slaat een afbeelding van de videostream op in JPEG- formaat. De afbeelding wordt in de volgende map opgeslagen: (Voor de opslagplaats zie de lokale configuratie) Videofunctie Deze functie slaat een video van de videostream op in AVI-formaat. De video wordt in de volgende map opgeslagen: (Voor de opslagplaats zie de lokale configuratie) Mute-schakeling microfoon (indien beschikbaar)
Page 189 6. Weergave en configuratiemenu gebruiker "master" Knop/weergave op beeldscherpte Functie Afbeeldingsfunctie Deze functie slaat een afbeelding van de videostream op in JPEG-formaat (voor de opslagplaats zie de lokale configuratie). Videofunctie Deze functie slaat een video van de videostream op in AVI- formaat (voor de opslagplaats zie de lokale configuratie).
Page 190 Gebruiker afmelden. Daarna wordt weer de inlogpagina weergegeven. Zoom / focus aanpassing Tasten zur Steuerung des Schwenk-Neige-Kopfes Voorinstelling oproepen / opslaan / wissen Om een preset op te roepen, selecteert u een presetregel. Nu verschijnt een andere optie om in te voeren / op te slaan / te verwijderen.
Page 191 Lokale configuratie Protocol: Instelling van het overdrachtsprotocol (standaard: TCP) Live-weergaveprestaties: Selecteer hier de prioriteit bij de weergave in de browser (prioriteit op videostream of beeldkwaliteit). Live-indicator: Weergave van alle gebeurtenisanimaties in het live-beeld (bijvoorbeeld frame bij bewegingsdetectie). Deze animaties worden in het opnameapparaat ook opgenomen. Beeldformaat: Kies het compressieformaat bij het opslaan van individuele beelden via de live-interface van de browser.
Page 192 Opname uit het intern geheugen weergeven/downloaden Symbool Verklaring Een datum voor het zoeken naar de opname kiezen. Als er gegevens op de SD-kaart worden gevonden, worden deze in de afspeelbalk per opnametype weergegeven. Kies eerst een datum en druk daarna op "SEARCH". Afspelen stoppen Afspeelsnelheid (vooruit) verlagen Afspeelsnelheid (vooruit) verhogen...
Page 193 Individueel beeld opslaan (voor de opslaglocatie zie de lokale configuratie) Videosnijfunctie starten/stoppen. Als u op stop drukt wordt de gesneden video opgeslagen (voor de opslaglocatie zie de lokale configuratie). Opent een venster voor het downloaden van opgenomen videobestanden van de SD-kaart. Opent een venster voor het downloaden van opgenomen beeldbestanden van de SD-kaart.
Page 194 7. Weergave en configuratiemenu gebruiker "installer" Live-weergave De weergave van het live-beeld van de gebruiker installer is ongeveer gelijk aan die van de gebruiker master. De gebruiker installer heeft echter meer instelmogelijkheden zoals de configuratie-assistent of een uitgebreide configuratie. (Voorbeeld: IPCB42515A) Snelle hulp (Quick Help) Op veel instelpagina's kan met deze knop in de rechterbovenhoek informatie over de individuele instelpunten worden weergegeven.
Page 195 Dashboard Het dashboard geeft algemene informatie over de camera weer, bijvoorbeeld de geïnstalleerde firmwareversie of het serienummer van de camera. In het gedeelte rechtsboven wordt de algemene toestand van het systeem met een symbool aangegeven. Systeem in orde Alle parameters zoals systeemtemperatuur en processorgebruik zijn in orde.
Page 196 Type: Artikelnummer van camera Serienummer: Serienummer van camera Firmwareversie: Weergave van de geïnstalleerde firmware Coding-versie: Versienummer van de video-encoder Web-versie: Versienummer van webpagina Plug-inversie: Versie van de videoplug-in van de camera Aantal kanalen: Bij een camera wordt meestal maar 1 kanaal weergegeven. Bij zgn.
Page 197 Interval: Selecteer een actualiseringsinterval. Handmatig: Handmatige instelling van datum en tijd. Klik op het Datum/tijdveld om een configuratiemenu te openen. Met pc-tijd synchroniseren: Gebruik van de actuele tijd van de pc van waaruit men zich op dit moment toegang verschaft (na opslaan van de instellingen).
Page 198 IPv4-adres: Handmatige instelling van het IP-adres van de camera IPv4-subnetmasker: Handmatige instelling van het subnetmasker van de camera IPv4-standaardgateway: Handmatige instelling van het gateway-IP-adres van de camera (ook standaardrouter genoemd) IPv6-modus: Handmatig: Handmatige toewijzing van IPv6-adres DHCP: Automatisch bepalen van het adres door de DHCP Route Advertisement: IPv6-adres: IPv6-netwerkadres...
Page 199 Geregistreerde hostnaam bij DDNS-serviceprovider (indien aanwezig) Poort: Poort voor service (indien aanwezig) Gebruikersnaam: Gebruikersidentificatie voor het account bij de DDNS- serviceprovider Wachtwoord: Wachtwoord voor het account bij de DDNS-serviceprovider Meer informatie over het onderwerp "ABUS SERVER" vindt u op het volgende adres: https://www.abus-server.com/faq.html...
Page 200 7.4.3.3 Poort HTTP-poort: De standaardpoort voor de HTTP-overdracht is 80. Als zich meerdere IP-camera's in een subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen. RTSP-poort: De standaardpoort voor de RTSP-overdracht is 554. Als zich meerdere IP-camera's in een subnet bevinden, moet elke camera een eigen, unieke RTSP-poort krijgen.
Page 201 7.4.3.5 SNMP SNMP (Simple Network Management Protocol) Met het SNMP-protocol is een centraal netwerkmanagement van netwerkcomponenten mogelijk. SNMPv1 activeren: Activeren van de SNMPv1-functie SNMPv2 activeren: Activeren van de SNMPv2-functie SNMP-Comm. Schrijven: SNMP-Community string voor het schrijven SNMP-Community lezen: SNMP-Community string voor het lezen Trap-adres: IP-adres van TRAP-server Trap-poort:...
Page 202 7.4.3.6 FTP Serveradres: IP-adres van FTP-server Poort: FTP-serverpoort Gebruikersnaam: Gebruikersnaam van het account bij FTP-server Anoniem: Anonieme toegang tot FTP-server (moet door server worden ondersteund) Wachtwoord: Wachtwoord van het account bij FTP-server Bevestigen: Wachtwoordbevestiging Directorystructuur: Selecteer hier de opslagplaats voor de geüploade gegevens. U kunt kiezen tussen "Opslaan in rootdirectory"...
Page 203 Knoppen voor het testen van de FTP-instellingen 7.4.3.7 ABUS Link Station De ABUS Link Station-functie wordt gebruikt voor gemakkelijke externe toegang tot het ABUS-apparaat via Link Station APP (iOS / Android). Producten kunnen eenvoudig worden ingesteld en vrijgegeven via QR-code - zonder ingewikkelde configuraties in de router (geen port forwarding vereist).
Page 204 Push-functie in ABUS Link Station APP 1. Activeer de ABUS Link Station-functie in de IP-camera 2. Voeg een IP-camera via een QR-code of een serienummer van 9 cijfers toe aan de ABUS Link Station-app 3. Schakel Push-melding in APP in (Meer / Functie-instellingen / Push-melding) 4.
Page 205 7.4.3.9 QoS QoS bepaalt aan de hand van kwaliteitsparameters de dataflow tussen twee netwerkcomponenten. DSCP - Differentiated Service CodePoint Video/Audio-DSCP: DSCP-waarde voor video-/audio-gegevens Gebeurtenis/alarm-DSCP: DSCP-waarde voor gebeurtenis-/alarmgegevens DSCP-beheer: DSCP-waarde voor de communicatiegegevens...
Page 206 7.4.3.10 Wifi (indien ondersteund door het model) WiFi-lijst: Hier worden de beschikbare WiFi-netwerken weergegeven. Klik op een regel om een netwerk te selecteren. SSID: (Service Set Identifier) Voer hier de naam in van het draadloze netwerk. Netwerkmodus: Infrastructuur Duidt op een netwerk waarin een centrale instantie (Wireless Access Point/Router) de coördinatie en gegevensoverdracht van alle netwerkcomponenten uitvoert.
Page 207 7.4.3.11 Integratieprotocol ONVIF activeren: Hier kan desgewenst de ONVIF-interface van de camera worden gedeactiveerd. Deze interface is standaard geactiveerd. De aanmeldgegevens via deze interface zijn identiek aan de gegevens van de gebruiker "installer". 7.4.3.12 Network Service WebSocket inschakelen: Overdracht zonder plug-ins (bijvoorbeeld in Chrome Browser) WebSocket (s) inschakelen: Plug-in-vrije gecodeerde overdrachtsfunctie (bijvoorbeeld in...
Page 208 Met deze functie kan de firmware van de camera worden geactualiseerd. Download eerst de actuele firmware van de ABUS internetsite. Met de knop "Zoeken" kan dit bestand voor de upgrade worden geselecteerd. Druk op de knop "Upgrade" om het actualiseren te starten.
Page 209 7.4.6 Diversen IR-licht activeren: Standaard is het geïntegreerde IR-licht in de camera geactiveerd. Indien nodig kan het licht blijvend worden gedeactiveerd. Derde stream activeren: Indien nodig kan een derde videostream worden geactiveerd. De client moet dit in dit geval ondersteunen (bijv. Bij integratie via ONVIF-protocol).
Page 210 7.4.8 Authenticatie RTSP-/webauthenticatie: digest: Gebruikersnaam en wachtwoord worden voorzien van een hash-waarde. digest/basic: De basic-methode codeert het wachtwoord bij de overdracht. Deze methode zou alleen in combinatie met HTTPS gebruikt moeten worden. 7.4.9 Veiligheid Blokkering voor illegale aanmelding activeren: Activeer deze functie om de website na meerdere onjuiste aanmeldingen (5) voor bepaalde tijd blokkeren (5 min.).
Page 211 Video 7.5.1 Videostream Stream: Selecteren van de eerste, tweede of derde videostream voor configuratie (stream 3 alleen bij aparte activering in de systeeminstellingen) Type: Kies of video, dan wel video en audio overgedragen moeten worden. Resolutie: Kies de resolutie voor de videostream. Type beeldfrequentie: Kies de streamingmethode: Constante bitrate: houdt de bitrate constant op de ingestelde waarde, onafhankelijk van de kwaliteit.
Page 212 7.5.2 Beeld Gezamenlijk profiel: Beeldinstellingen en beeldoptimalisatiefuncties gelden voor dag- en nachtprofiel Tijdgestuurd individueel: Beeldinstellingen en beeldoptimaliseringsfuncties kunnen voor dag- en nachtprofiel apart worden ingesteld Helderheid, contrast, verzadiging, kleurtoon: Pas deze waarden aan de omgevingsomstandigheden aan. Scherpte: Instelling van de elektronische scherpstelling van het videobeeld (randen verscherpen) Irismodus: Kies afhankelijk van het model tussen handmatige en...
Page 213 Scène-instelling: Met deze beide opties binnen of buiten worden bepaalde instellingen voor de beide scenario's in de camera ingesteld. Videostandaard: Stel hier de netfrequentie van het voedingsnet in. 7.5.3 OSD Tekst: Toont de configureerbare cameranaam in het live-beeld. Datum: Toont de datum in het live-beeld. Cameranaam: Voer hier de cameranaam in (max.
Page 214 7.5.4 Wijziging van de beeldparameter Met deze functie kunt u verschillende beeldinstellingen toepassen bij het oproepen van verschillende presets of gepland. Deze verschillende beeldinstellingen zijn eerder geconfigureerd in het menu-item "Video / Beeld".
Page 215 Audio (indien ondersteund door het model) Audiocodering: Selecteer hier de audiocodec voor de audio-overdracht (G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726). Audio-ingang: Activeert de audio-ingang (alleen bij camera's met ingebouwde microfoon en microfooningang). Ingangsvolume: Aanpassing van de ingangsversterking aan de microfoon. Omgevingsruisfilter: Activeer hier de digitale ruisonderdrukkingsfunctie voor de audio- overdracht.
Page 216 Voortzettingstijd: Voortzetten van de actie na herstart van de dome, die xx seconden voor de herstart werd uitgevoerd. 7.7.2 Preset / Touren / Muster Configuratie van presets, surveillancerondes en patronen Stuurtoetsen: Stuurtoetsen voor het uitlijnen van de PTZ-camerakop (links, rechts, etc.) Zoom + / Zoom -: Inzoomen en uitzoomen van de cameramodule Focus + / Focus -:...
Page 217 Beperking inschakelen: Functie inschakelen Beperkingstype: Handmatig stops: Beperking geldt voor handmatige besturing Zoekloop-stops: Beperking geldt voor scan-acties Type-status: Indicatie of al dan niet een beperking is ingesteld. Instellen: Na indrukken wordt de procedure van het instellen van de beperking opgevraagd (zie previewbeeld, achtereenvolgens: beperking links, rechts, boven, onder, iris/diafragma + knop voor opslaan) Verwijderen:...
Page 218 Panorama-scan: Diagonale scan (360° horizontaal, 0~90° verticaal, doorlopend) Hoek-scan: horizontale scan (0~90°) 7.7.6 Privézonemaskering Preview-venster: Hier worden de preview van de video en de ingestelde privézones weergegeven. De privézones worden direct in het previewbeeld getekend. Privé-zone activeren: Functie Privé-zones inschakelen/uitschakelen. Tekengebied: Tekenen van veelhoekige gebieden.
Page 219 Dome-aanpassing: PTZ Dome initialiseren AUX-uitgang: Relaisuitgang schakelen 7.7.8 Resetten van PTZ-instellingen Resetten van PTZ-instellingen: op fabrieksinstellingen (bijvoorbeeld presets, (standaardinstellingen), tour (patrouille), …) Opslag 7.8.1 Opnameschema Post-record: Bepaal hoe lang de video na een gebeurtenis moet worden opgeslagen. Overschrijven: Bepaal het gedrag als de SD-kaart/NAS vol is (opname beëindigen of oudste gegevens door nieuwe vervangen = ringgeheugenfunctie).
Page 220 7.8.2 Afzonderlijk beeld opnemen Na activering en configuratie kunnen afzonderlijke beelden op de SD-kaart worden opgeslagen. Het opslaan van afzonderlijke beelden kan tijdgestuurd en/of gebeurtenisgestuurd worden gedaan. Sequentieel opnemen van afzonderlijk beeld activeren: Hier stelt u het tijdschema voor het opslaan in.
Page 221 7.8.3 Opslagbeheer Apparaatlijst: Toont de beschikbare opslagmedia in de camera (SD-kaart). Formaat: Formatteert het geselecteerde opslagmedium (let op: alle gegevens worden gewist). Informatie: Toont aanvullende informatie opslagmedium.
Page 222 7.8.4 Netwerkschijf NAS: U kunt max. 8 NAS-apparaten configureren. Klik op een regel om serveradres, bestandspad, servertype, gebruikersnaam en wachtwoord in te voeren. Lokale instellingen Protocol: Instelling van het overdrachtsprotocol (standaard: TCP) Live-weergaveprestaties: Selecteer hier de prioriteit bij de weergave in de browser (prioriteit op videostream of beeldkwaliteit).
Page 223 Opn.-bestandsgrootte: Kies de grootte van de videosequenties bij het opslaan van video's via de live-interface van de browser. Opnames opslaan als: Kies het pad voor de video-opname. Gedownloade bestanden opslaan als: Kies hier het pad voor de van de SD-kaart gedownloade videobestanden.
Page 224 7.11 Detectoren 7.11.1 Bewegingsdetectie Bewegingsdetectie activeren: Activeert de bewegingsdetectiefunctie. Dynamische bewegingsanalyse activeren: Bij activering worden veranderingen in de videobeeldinhoud grafisch in het previewbeeld getoond. AANWIJZING: De functie LIVE INDICATOR bepaalt of deze weergave ook in het live-beeld moet worden getoond. Preview-venster: Preview en configuratiegebied.
Page 225 7.11.2 Cover Detection Cover detection activeren: Deze functie bewaakt het afdekken van een bereik in het videobeeld. Previewbeeld: Preview en configuratiegebied. Tekenen: Teken hier een kader dat door cover detection moet worden bewaakt. Proces: Op knop drukken -> Rechthoek in previewbeeld met de linker muisknop tekenen ->...
Page 226 Grenswaarde: Hoe hoger de waarde (0-10 seconden), des te langer moet een object zich in het te bewaken bereik bevinden om een gebeurtenis te activeren. Gevoeligheid: Hoe hoger de gevoeligheid, des te kleinere objecten kunnen worden gedetecteerd. Procent: Deze waarde bepaalt hoeveel oppervlak van een gebied door een object moet zijn afgedekt om een gebeurtenis te activeren.
Page 227 Gevoeligheid: Hoe hoger de waarde, des te eerder wordt een kruisend object herkend. 7.12 Gebruikers 7.12.1 Gebruiker beheren Toevoegen/Bewerken/Wissen: Er kunnen gebruikers van het type "Master" en "User" worden toegevoegd. Gebruikersnaam: Wijs hier een gebruikersnaam toe (max. 32 tekens, niet toegestaan: \ : ").
Page 228 7.12.2 Online-gebruikers Weergave van informatie over de op dat moment ingelogd de gebruikers. 7.13 E-mail Om ervoor te zorgen dat de camera bij bepaalde gebeurtenissen e-mails kan verzenden, moet vooraf de SMTP-/e-mailfunctie worden geconfigureerd. Informatie over de verschillende gegevens ontvangt u van uw e-mailprovider. Afzender: Voer hier de naam van de afzender in.
Page 230 7.14 Gebeurtenissenmanager Trigger: Een alarmregel bestaat uit een trigger, een tijdschema voor toepassing van de regel en een actie. Selecteer een trigger voor de alarmregel uit de lijst. Er kan slechts één trigger voor elke regel worden geconfigureerd. Tijdschema: De activering van een alarmregel kan in stappen van 30 minuten worden uitgevoerd.
Page 231 8. Onderhoud en reiniging 8.1 Functietest Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing. Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik. Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als ...
Page 232 IPCS84510 Betjeningsvejledning Software Version 11/2019 (V1.0) Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidig anvendelse!
Page 233 Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder mangler eller unøjagtigheder, bedes du meddele os dette. ABUS Security-Center GmbH & Co. KG påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne.
Page 234 Vigtige sikkerhedshenvisninger Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader! Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne.
Page 235 PLUGIN ) ..................242 TARTSIDE LOGIN SIDE ................243 RUGERKONTI OG KODEORD ABUS NVR ............244 NTEGRERING AF KAMERAET I ............... 244 NTEGRERING AF KAMERA I BRUGERMENU "USER" ..................245 VISNINGS OG KONFIGURATIONSMENU BRUGER "MASTER" ......246 ..................248 OKAL KONFIGURATION ......
Page 236 ......................275 AGRING 7.8.1 Optagelsestidsplan ................... 275 7.8.2 Enkeltbilledoptagelse ..................275 7.8.3 Hukommelsesadministration ................277 7.8.4 Netværksdrev ....................278 ..................278 OKALE INDSTILLINGER 7.10 ......................279 IDSPLANER 7.11 ...................... 280 ETEKTORER 7.11.1 Bevægelsesgenkendelse ................280 7.11.2 Scene Change Detection ................280 7.11.3 Intrusion Detection ..................
Page 237 Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen. Denne betjeningsvejledning beskriver kamerabrowserens softwarefunktioner. For at få information om hardwareinstallation for det pågældende kamera skal du læse kvikguiden eller hardware- installationsvejledningen, hvis en sådan forefindes. Betjeningsvejledninger på landets sprog findes som pdf-dokument på internettet på www.abus.com produktsøgningen.
Page 238 3. Særlige kendetegn og funktioner Konstruktion Opløsning Objektiv- WiFi brændvidde IPCS84510 Mini PTZ dome 4 MPx 2,8 - 12 mm √ Den effektive IR-rækkevidde afhænger af anvendelsesstedet. Lysabsorberende overflader eller ingen IR-lysreflekterende genstande i synsfeltet reducerer IR-rækkevidden eller giver et for mørkt videobillede.
Page 239 4. Første idriftsættelse Anvendelse af ABUS IP-installer til kamerasøgning Installer og start ABUS IP Installer, som findes på ABUS' hjemmeside www.abus.com under det enkelte produkt. IP-kameraet skulle nu komme frem på listen, eventuelt endnu ikke med den IP-adresse, der passer til destinationsnetværket.
Page 240 Der er ikke tildelt noget kodeord fra fabrikkens side, dette skal tildeles ved første brug af kameraet. Dette kan ske via ABUS IP-installer (knap "Aktiver") eller via websiden. Et sikkert kodeord skal opfylde mindst følgende krav: 8-16 tegn Gyldige tegn: Tal, små...
Page 241 Generelle henvisninger vedr. anvendelse af indstillingssider Funktionselement Beskrivelse Gem foretagne ændringer på siden. Du skal være opmærksom på, at indstillinger først anvendes, når du har trykket på gem-knappen. Funktion aktiveret Funktion deaktiveret Liste Indtastningsfelt Skyderegulator Installation af video-plugin Internet Explorer Til videovisning i Internet Explorer skal der bruges en såkaldt ActiveX-plugin.
Page 242 Startside (login-side) Når IP-adressen er indtastet i browserens adresselinje, og siden er åbnet, vises startsiden på sproget for sprogindstillingen for Internet Explorer (Windows-indstilling). Den enkelte brugerkonto (installer, master eller user) kan indstilles individuelt på sproget. Eksempelvis kan indstillingssiderne for "installer" vises på engelsk og websiderne for "master"...
Page 243 Brugerkonti og kodeord Oversigt over brugertyper med brugernavnets betegnelse, standardkodeord og de pågældende rettigheder: Brugertype Brugernavn Standard-kodeord Rettigheder  INSTALLER installer <tildeles og kan ændres af Videovisning via webbrowser installer>  Øjeblikkeligt billede  Lokal videooptagelse på pc  Styring af mikrofon/højtaler (for tilgang via web- (ekstraudstyr) browser, mobil-app...
Page 244 Integrering af kameraet i ABUS NVR Følgende data kræves for at integrere kameraet i ABUS NVR:  IP-adresse/domænenavn  Server-port (standard 8000) installer  Brugernavn: <Kodeord>  Kodeord: (kan tildeles og ændres af INSTALLER) Integrering af kamera i IPCam Plus Følgende data kræves for at integrere kameraet i IPCam:...
Page 245 5. Brugermenu "User" Knap/visning på Funktion billedskærmen Øjeblikkeligt billede-funktion Denne funktion gemmer et øjeblikkeligt billede af den aktuelle videostream i JPEG-format. Billedet lægges i følgende mappe: (Lagringssted, se lokal konfiguration) Videofunktion Denne funktion gemmer en video af den aktuelle videostream i AVI-format.
Page 246 6. Visnings og konfigurationsmenu bruger "master" Knap/visning på billedskærmen Funktion Øjeblikkeligt billede-funktion Denne funktion gemmer et øjeblikkeligt billede af den aktuelle videostream i JPEG-format (lagringssted, se lokal konfiguration). Videofunktion Denne funktion gemmer en video af den aktuelle videostream i AVI-format (lagringssted, se lokal konfiguration).
Page 247 Log bruger af. Derefter vises login-siden atter. Zoom / fokusjustering Taster til kontrol af pan-tilt-hovedet Preset aufrufen/speichern/löschen Zum Aufrufen eines Presets wählen Sie eine Preset-Zeile aus. Nun erscheint eine weitere Option zum Aufrufen/Speichern/Löschen. Tour starten Das Wiedergabesymbol startet die Tour. Das Stopp Symbol stoppt die Tour.
Page 248 Lokal konfiguration Protokol: Indstilling af overførselsprotokollen (standard: TCP) Livevisnings-effekt: Her kan du vælge prioriteten ved visning i browseren (prioritet på billedflow eller billedkvalitet). Liveindikator: Visning af alle hændelsesanimationer i livebilledet (f.eks. rammer ved bevægelsesgenkendelse). Disse animationer optages også i optagelsesapparatet. Billedformat: Vælg kompressionsformatet ved lagring af enkeltbilleder via browser-live-overfladen.
Page 249 Visning/download af optagelser fra det interne lager Symbol Forklaring Valg af dato til optagelsessøgning. Hvis der findes data på SD-kortet, bliver disse vist på afspilningslisten efter optagelsestype. Vælg først en dato, og tryk derefter på "SEARCH". Standsning af afspilningen Reducering af afspilningshastigheden (fremad) Forøgelse af afspilningshastigheden (fremad) Afspilning fremad et billede ad gangen Afspilningslydstyrke (hvis audiodata er inkluderet)
Page 250 Lagring af enkeltbillede (lagringssted, se lokal konfiguration) Start/stop videoklippefunktionen. Den klippede video bliver gemt efter tryk på Stop (lagringssted, se lokal konfiguration). Åbner en dialog til download af optagede videofiler fra SD-kortet. Åbner en dialog til download af optagede billedfiler fra SD-kortet.
Page 251 7. Visnings og konfigurationsmenuer bruger "installer" Livevisning Visningen af bruger installers livevisning er den samme som bruger masters. Bruger installer har dog ekstra indstillingsmuligheder, såsom indstillingsguide eller udvidet konfiguration. (Eksempel: IPCB42515A) Hurtighjælp (Quick Help) Via denne knap i øverste højre hjørne kan der på mange indstillingssider vises oplysninger om de enkelte indstillingspunkter.
Page 252 Dashboard Dashboardet viser generelle informationer om kameraet, f.eks. installeret firmware-version eller kameraets serienummer. I det øverste højre område vises systemets generelle tilstand via et symbol. System i orden Alle parametre som systemtemperatur og processorkapacitet er i orden. Alle anvendte funktioner fungerer fejlfrit. System fejlbehæftet Der er opstået fejl i systemet.
Page 253 Type: Kameraets artikelnummer Serienr.: Kameraets serienummer Firmwareversion: Visning af den aktuelt installerede firmware Coding-version: Videokoderens versionsnummer Web-version: Versionsnummer for web-siden Plugin-version: Version for kameraets tilgængelige video-plugins Antal kanaler: På et kamera vises typisk kun 1 kanal. På såkaldte IP-kodere kan der være flere tilgængelige kamerakanaler.
Page 254 Synkroniser med pc-tid: Anvendelse af den aktuelle pc-tid, hvor der i dette øjeblik er adgang fra (efter lagring af indstillingerne). 7.4.2 Sommertid (DST) Aktiver sommertid: Sæt fluebenet, hvis kameraets opstillingssted generelt deltager i sommer-/vintertidsomstillingen. Start-/sluttidspunkt: Her kan de præcise skiftetidspunkter indtastes. Sommertidsforskydelse: Indstilling af tidsforskel 7.4.3 Netværk...
Page 255 DHCP: IP-adresse, subnetmaske, gateway (standard-router) samt DNS- serveradresse hentes automatisk fra en DHCP-server. Med henblik herpå skal der være en aktiveret DHCP-server i netværket. Felterne på denne side er deaktiveret i denne modus og er beregnet som informationsfelter til de registrerede data. Hvis DHCP ikke er aktiveret, anvendes en statisk IP-adresse (se nedenfor).
Page 256 Du kan finde yderligere oplysninger om emnet "ABUS SERVER" på hjælpesiden på følgende adresse: https://www.abus-server.com/faq.html 7.4.3.3 Port HTTP-port: Standardporten til HTTP-overførsel hedder 80. Hvis der er flere IP- kameraer i ét subnet, skal hvert kamera have sin egen HTTP-port, der kun forekommer én gang.
Page 257 7.4.3.4 NAT Aktivér UPnP: Aktivér eller deaktivér UPnP-funktionen. Ved aktiveret UPnP- funktion kan netværkskameraet findes i Windows netværk. UPnP-navn: Tildeling af et UPnP-navn, som kameraet vises med på netværket via UPnP. Aktiver port mapping: Funktionen NAT (Network Address Translation) eller port mapping indstiller automatisk portvideresendelser til adgangen fra internettet til kameraet i routeren (hvis det understøttes af routeren).
Page 258 7.4.3.5 SNMP SNMP (Simple Network Management Protocol) SNMP-protokollen giver mulighed for en central netværksstyring af netværkskomponenter. Aktivér SNMPv1: Aktivering af SNMPv1-funktionen Aktivér SNMPv2: Aktivering af SNMPv2-funktionen SNMP-Comm. Skrive: SNMP-community string til at skrive Læs SNMP-community: SNMP-community string til at læse Trap Address: TRAP-serverens IP-adresse Trap Port:...
Page 259 7.4.3.6 FTP Serveradresse: FTP-serverens IP-adresse Port: FTP-serverport Brugernavn: Brugernavn for kontoen på FTP-serveren Anonym: Anonym adgang til FTP-serveren (skal understøttes af serveren) Kodeord: Kodeord for kontoen på FTP-serveren Bekræft: Bekræftelse af kodeord Mappestruktur: Vælg lagringssted for de uploadede data her. Du kan vælge mellem "Gem i rodmappen";...
Page 260 Push funktion i ABUS Link Station APP 1. Aktivér ABUS Link Station-funktion i IP-kamera 2. Føj IP-kamera via QR-kode eller 9-cifret serienummerdel til appen ABUS Link Station 3. Aktivér push-meddelelse i APP (Mere / funktionsindstillinger / push-meddelelse) 4. Aktivér "Alarmmeddelelse" i de individuelle kameraindstillinger i Link Station-appen.
Page 261 7.4.3.8 HTTPS Aktivér HTTPS: Aktiverer HTTPS-funktionen. Det gør en sikker forbindelse med forbindelsescertifikat mulig. Du skal være opmærksom på, at yderligere trin til konfigurationen af HTTPS-funktionen er nødvendige. HTTPS i browser: Ved aktivering bliver HTTPS-protokollen fremtvunget ved adgangen til kameraet via web-browseren. Opret selvsigneret certifikat: Indtast alle nødvendige detaljer for certifikatet.
Page 262 7.4.3.10 WiFi (kun IPCB42515A) WiFi-liste: Her vises de tilgængelige WiFi-netværk. Klik i en linje for at vælge et netværk. SSID: (Service Set Identifier) Indtast her navnet på radionettet. Netværksmodus: Infrastruktur Betegner et netværk, hvor en central instans (Wireless Access Point/Router) sørger for koordinering af dataoverførsel af alle netværkskomponenter.
Page 263 7.4.3.11 Integrationsprotokol Aktiver ONVIF: Her kan kameraets ONVIF-grænseflade deaktiveres ved behov. Som standard er denne grænseflade deaktiveret. Adgangsdataene via denne grænseflade er identiske med adgangsdataene for brugeren "installer". 7.4.3.12 Network Service Aktivér WebSocket: Plugin-fri overførselsfunktion (for eksempel i Chrome Browser) Aktivér WebSocket (r): Plug-in-free krypteret overførselsfunktion (for eksempel i Chrome Browser...
Page 264 Importerer en tidligere eksporteret konfiguration af samme kameratype med kodeord. Firmware-opdatering: Med denne funktion kan kameraets firmware opdateres. Download først den aktuelle firmware fra ABUS' hjemmeside. Med knappen "Søg" kan denne fil vælges til opdateringen. Tryk på knappen "Upgrade" for at starte opdateringen.
Page 265 7.4.6 Andet Aktivér IR-lys: Som standard er det integrerede IR-lys i kameraerne aktiveret. Efter behov kan det deaktiveres permanent. Aktiver tredje stream: Ved behov kan en 3. videodatastrøm aktiveres. Klienten skal i dette tilfælde understøtte dette (fx ved integration via ONVIF- protokollen).
Page 266 7.4.8 Autentificering RTSP/web-autentificering: digest: Brugernavn og kodeord forsynes med en hash-værdi. digest/basic: Basic-proceduren koder kodeordet ved overførslen. Denne procedure bør kun anvendes i forbindelse med HTTPS. 7.4.9 Sikkerhed Aktiver spærring af uautoriseret log-in: Aktiver denne funktion for at spærre websiden i et bestemt tidsrum (5 min.) efter flere fejlmeldinger (5).
Page 267 Video 7.5.1 Videostream Stream: Vælg 1., 2. eller 3. videostream til konfiguration (stream 3 kun ved separat aktivering i systemindstillingerne Type: Vælg, om video eller video og audio skal overføres. Opløsning: Vælg videostreamens opløsning. Bitrate-type: Vælg streaming-metoden: Konstant bitrate: holder bitraten konstant på...
Page 268 7.5.2 Billede Fælles profil: Billedindstillinger og billedoptimeringsfunktioner gælder for dag- og natprofil Tidsstyrede billedindstillinger og billedoptimeringsfunktioner kan indstilles separat for dag- og natprofil Lysstyrke, kontrast, mætning, farvetone: Tilpas disse værdier efter omgivelserne. Skarphed: Indstilling af videobilledets elektroniske overskarphed (forøget kantkontrast) Iris-tilstand: Vælg afhængigt af model mellem manuel og automatisk irisstyring.
Page 269 7.5.3 OSD Tekst: Viser det konfigurerede kameranavn i livebilledet. Dato: Viser datoen i livebilledet. Kameranavn: Indtast her et kameranavn (maks. 32 tegn). Tidsformat: Vælg et visningsformat (24-timers eller 12-timers) for tiden. Datoformat: Vælg et visningsformat for datoen. Visningstilstand: Vælg mellem blinkende eller ikke-blinkende gengivelse af alle visninger.
Page 270 7.5.3 Skift mellem parametre Denne funktion giver dig mulighed for at anvende forskellige billedeindstillinger, når du husker forskellige forudindstillinger eller planlægger. Disse forskellige billedeindstillinger er tidligere konfigureret i menupunktet "Video / Picture".
Page 271 Audio (hvis understøttet af enheden) Lydkodning: Vælg her audiokoden for audiooverførsel (G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726). Audioindgang: Aktiverer audioindgangen (kun på kameraer med indbygget mikrofon og mikrofonindgang). Indgangslydstyrke: Tilpasning af indgangslydstyrken til mikrofonen. Omgivelsesstøjfilter: Her kan du aktivere den digitale støjundertrykkelsesfunktion til audiooverførslen.
Page 272 Fortsættelsestid: Fortsættelse af handlingen efter genstart af domen, som blev udført xx sekunder inden genstart. 7.7.2 Preset / Touren / Muster Konfiguration af positioner, patruljer og mønster Styre taster: Styre taster til at dreje PTZ kameraets position Zoom + / Zoom -: Zoom ind og ud Fokus + / Fokus -: Stil skarpt...
Page 273 Indstilling af startpositionen for PTZ-domen efter genstart Bemærk: Den ønskede startposition skal gemmes som helst forudindstillet tidligere. Indstil: Indstilling af den aktuelle preset position som startposition. Slet: Sletning af den aktuelle startposition Gå til: Åbning af en preset (forindstillet position) 7.7.5 Parkeringsaktion Funktion til at udføre en bestemt handling i en defineret periode (5-720 sek.) Aktivér parkeringsaktion:...
Page 274 7.7.7 Planlagte opgaver Funktion til at udføre en bestemt handling i en defineret periode (via tidsplan) Aktivér planlagte opgaver: Aktivering af alle programmerede opgaver i tidsplanen. Parkeringsvarighed: Er den tid, som skal gå efter manuel PTZ-styring for at genaktivere funktionen planlagte opgaver (5-720 sek.). Auto-scan: Horisontal scan (360°, endeløs).
Page 275 Lagring 7.8.1 Optagelsestidsplan Efteroptagelse: Bestem, hvor længe videoen skal gemmes efter en hændelse. Overskrivning: Bestem, hvad der skal ske, hvis SD-kortet/NAS er fuldt (afslut optagelse eller udskift ældste data med nye = ringlagerfunktion). Videostream: Vælg videostreamen til optagelsen. Forløbet tid: Indstilling af antal dage efter hvilke dataene igen skal overskrives.
Page 276 Kvalitet: Eksisterende kvalitet for enkeltbillederne: 3 trin Interval: Her bestemmer du lagringsintervallet (min. 1 sekund, maks. 7 dage). Aktivér hændelsesstyret snapshot: Efter aktivering gemmes enkeltbilleder på SD- kortet ved en hændelse (fx bevægelsesgenkendelse, cover detection) Billedantal: Her kan du bestemme antallet af lagrede billeder efter en hændelse (1-120).
Page 277 7.8.3 Hukommelsesadministration Liste over udstyr: Viser de eksisterende lagringsmedier i kameraet (SD-kort). Format: Formaterer det valgte lagringsmedie (bemærk: Alle data slettes). Informationer: Viser yderligere informationer om lagringsmediet.
Page 278 7.8.4 Netværksdrev NAS: Konfigurer op til 8 NAS-enheder. Klik i en linje for at angive serveradresse, filsti, servertype, brugernavn og kodeord. Lokale indstillinger Protokol: Indstilling af overførselsprotokollen (standard: TCP) Livevisnings-effekt: Her kan du vælge prioriteten ved visning i browseren (prioritet på...
Page 279 7.10 Tidsplaner På dette sted kan der indstilles op til 10 forskellige tidsplaner til senere anvendelse i hændelses-manageren. Via knappen "Tilføj" åbner du indtastningsmasken til konfiguration af tidsplanen.
Page 280 7.11 Detektorer 7.11.1 Bevægelsesgenkendelse Aktiver bevægelsesgenkendelse: Aktiverer bevægelsesgenkendelsen. Aktivér dynamisk bevægelsesanalyse: Ved aktivering vises ændringer i videobilledets indhold grafisk på preview-billedet. HENVISNING: Funktionen LIVE-INDIKATOR bestemmer, om denne visning også skal ses i livebilledet. Preview-område: Preview- og konfigurationsområde. Tegneområde: Her kan du tegne områder (maks. 8), der skal overvåges via bevægelsesgenkendelse.
Page 281 Følsomhed: Jo højere værdi, jo mindre skal forandringerne på billedet være for at udløse alarmen. 7.11.3 Intrusion Detection Aktiver indbrudsgenkendelse: Funktionen Indbrudsgenkendelse udløser en hændelse, hvis et objekt opholder sig i det overvågede område længere end i den indstillede tid. Preview-video: Her kan du konfigurere det område, der skal overvåges Tegneområde:...
Page 282 7.11.4 Tripwire Detection Aktiver tripwire: Funktionen Tripwire registrerer i videobilledet, om et objekt bevæger sig over en virtuel linje i en bestemt eller i begge retninger. Derefter kan der udløses en hændelse. Preview-video: Her kan du konfigurere den virtuelle linje. Maks.
Page 283 Startsiden med login-vinduet vises på pc'ens sprog, hvis pc'ens sprog findes i kameraet. Hvis sproget ikke findes, vises i dette tilfælde sproget engelsk. 7.12.2 Online-brugere Visning af oplysninger om brugere, der aktuelt er logget ind. 7.13 E-mail For at kameraet kan sende e-mails ved bestemte hændelser, skal SMTP/e-mail-funktionen være konfigureret.
Page 285 7.14 Hændelses-manager Udløser: En alarmregel består af en udløser, en tidsplan for anvendelsen af reglen og en handling. Vælg en udløser for alarmreglen fra listen. Der kan kun konfigureres én udløser for hver regel. Kalender: Aktivering af en alarmregel kan ske i 30-minutters trin. Markeringen foretages direkte i matrixen til venstre (rød = aktiv).
Page 286 8. Vedligeholdelse og rengøring 8.1 Funktionstest Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset. Hvis det må antages, at drift ikke længere er mulig uden farer, skal produktet tages ud af drift og sikres mod utilsigtet drift. Det må antages, at drift ikke længere er mulig uden fare, hvis ...
