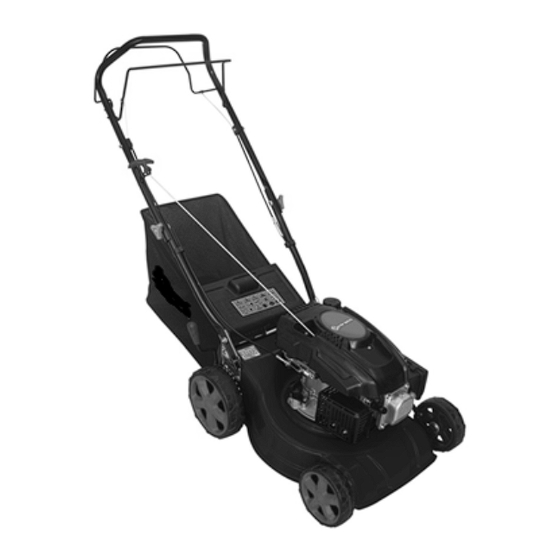

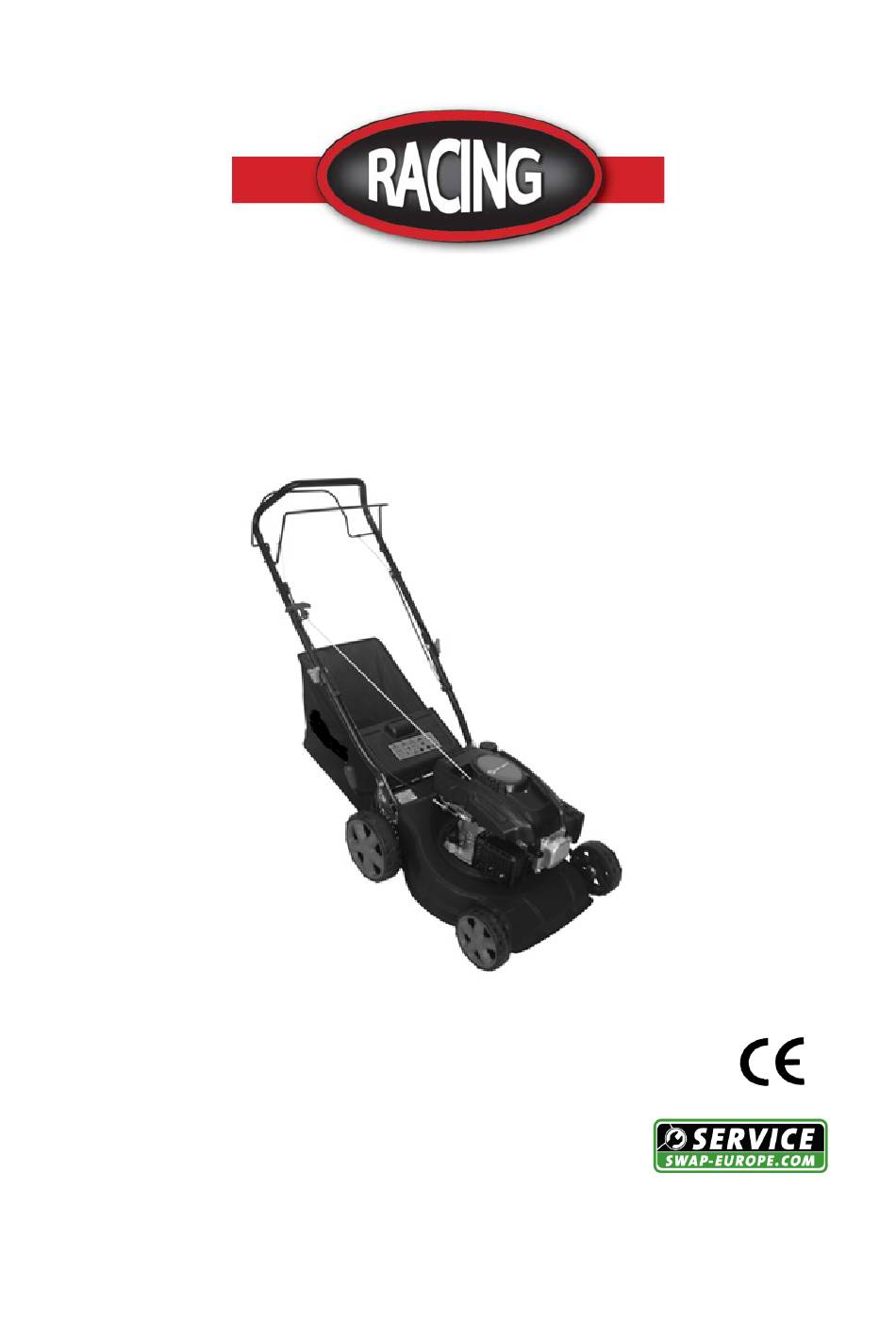

- Page 1 INSTRUCTIONS ORIGINALES TONDEUSE A GAZON A ESSENCE RAC4000T-A2 BUILDER SAS 32, rue Aristide Bergès - ZI 31270 Cugnaux – France...
- Page 2 CONSIGNES DE SÉCURITÉ GÉNÉRALES 1) Généralités Instructions de sécurité pour les tondeuses thermiques Instructions Lire les instructions attentivement. Etre familier avec les commandes et l’utilisation appropriée de l’équipement. Ne jamais laisser les enfants utiliser cette tondeuse. En cas de prêt de la tondeuse, transmettre également ce manuel à...
- Page 3 Eviter l’utilisation de l’équipement sur de l’herbe grasse, quand c’est possible. Toujours être sûr de votre marche sur les pentes. Marcher, ne jamais courir. Pour les tondeuses à roues, tondre à travers les pentes, jamais de haut en bas. Exercer avec une extrême précaution lors du changement de direction sur les pentes. Arrêter les lames si la tondeuse doit être inclinée lors du transport lors d’une traversée de surfaces autres que de l’herbe, et lors du transport de la tondeuse dû...
- Page 4 Maintenance et stockage Contrôler, vérifier et resserrer tous boulons, verrous, et vis pour s’assurer que l’équipement est en condition d’utilisation en toute sécurité. Ne jamais garder la tondeuse avec de l’essence dans le réservoir dans un immeuble ou des vapeurs peuvent provoquer une flamme vive ou une étincelle. Laisser l’engin se refroidir avant de le ranger dans un endroit fermé.
- Page 5 Avant de transporter, soulever ou ranger la tondeuse. Si vous laissez la tondeuse sans surveillance ou changez la hauteur de coupe. Pour retirer et vider le sac de ramassage. Après avoir percuté un objet étranger, éteignez le moteur et inspectez attentivement la tondeuse pour repérer tout dommage.
- Page 6 plutôt loin du déversement avant de commencer son utilisation. Veuillez nettoyer tout déversement de carburant. Replacez et serrez toujours le bouchon du réservoir après le ravitaillement. Suivez strictement les instructions de ce manuel pour le remplissage en carburant de l'outil. Lors de la maintenance et du stockage Arrêtez l‘outil et attendez qu’il se soit complètement arrêté.
- Page 7 ou cassé l'impact soudain d'objets cachés lors de l'utilisation de coupe. Risque de dommage de dommages corporels et matériels causés par des objets volants. L'utilisation prolongée de ce produit expose l'opérateur à des vibrations et peut produire la maladie dit du «doigt blanc». Afin de réduire le risque, veuillez porter des gants et gardez vos mains au chaud.
- Page 8 Pour des raisons de sécurité, n’utilisez pas l’équipement avec des pièces usées ou endommagées. Les pièces doivent être remplacées et non réparées. Utilisez des pièces de rechange authentiques. Les pièces qui ne sont pas de la même qualité peuvent endommager l’équipement et être dangereuses pour votre sécurité.
- Page 9 Vibrations Au bout d'une assez longue durée d'utilisation de la machine, les vibrations peuvent provoquer une perturbation de l'irrigation sanguine des mains («maladie des doigts blancs»). Il n'est pas possible de fixer une durée d'utilisation valable d'une manière générale, car l'effet des vibrations dépend de plusieurs facteurs.
- Page 10 Symboles Lisez le manuel d’instructions Risques de projection. Éloignez les spectateurs. Soyez attentifs aux mains et aux pieds de l’opérateur pour éviter toute blessure. Fumées toxiques, n’utilisez pas à l’intérieur Le carburant est inflammable, tenir éloigné des flammes. N’ajoutez pas de carburant lors du fonctionnement de la machine.
- Page 11 DESCRIPTION 1- Barre autopropulsée 2- Barre supérieure 3- Levier de commande de l'opérateur 4- Câble de démarrage 5- Bac à herbe 6- Rabat 7- Levier de hauteur de coupe 8- Réservoir d'huile 9- Réservoir de carburant 10- Filtre à air 11- Ampoule d'amorçage...
- Page 12 Assemblage Déballage Retirez tous les matériaux d’emballage. Retirez les supports d’emballage et de transport restants (le cas échéant). Vérifiez qu’il ne manque rien dans le carton. Vérifiez que l’appareil et tous les accessoires n’ont pas subi de dommages au cours du transport.
- Page 13 Placement du câble de frein moteur et de traction Placez le câble de frein dans le trou du Levier de frein moteur. (voir la flèche) Câble de frein moteur Câble de traction Assemblage du bac à herbe Faites glisser le cadre du sac à herbe dans le sac à herbe et attachez les clips comme montré.
- Page 14 Avant utilisation Huile moteur La tondeuse est expédiée sans huile dans le moteur. Tous les moteurs sont testés en usine avant emballage. La plus grande partie de l'huile est retirée avant l'expédition; cependant, un peu d'huile reste dans le moteur. La quantité d'huile dans le moteur varie.
- Page 15 CARBURANT NOTE : Moteur fourni sans essence, faites le plein avec 1.2 litre avant de démarrer le moteur. Enlevez le bouchon de remplissage Ajoutez du carburant jusqu'au bas de la limite de niveau de carburant dans l'orifice de remplissage du réservoir à carburant. Ne pas remplir de manière excessive.
- Page 16 AVERTISS SEMENT La lame p peut caus ser de grav ves bless sures. Arrê êtez le moteur av vant de ré égler la ha auteur de c coupe. nctionne ement Dém marrage d du moteur Pompe d’a amorçage d de l’essence À...
- Page 17 Température Push <0℃ 0℃~10℃ 10℃~20℃ >20℃ Remplir le réservoir pour faciliter le démarrage. Lorsque vous appuyez sur le bouton d'amorçage, le carburant est pompé directement du carburateur dans la chambre de combustion. Tirez sur la barre de contrôle de l’operateur et maintenez-le contre le guidon.
- Page 18 Barre d’autopropulsion Poussez la barre d’autopropulsion vers l'avant et maintenez-le contre le guidon pour déplacer la BARRE D’AUTOPROPULSION tondeuse vers l'avant. Relâchez le barre d’autopropulsion pour arrêter le mouvement vers l'avant de la tondeuse. Relâchez toujours la barre avant de démarrer le moteur. Si cette barre est engagé, la tondeuse se déplacera vers l'avant.
- Page 19 AVERTISSEMENT La lame continue encore à tourner pendant quelques secondes après l'arrêt du moteur. Déconnectez le capuchon de la bougie d'allumage lorsque la tondeuse à gazon est laissée sans surveillance Maintenance IMPORTANT Une maintenance soigneuse régulière est essentielle pour maintenir le niveau de sécurité et de performances de la machine. Un manque de maintenance ou une maintenance irrégulière peut détériorer rapidement la machine et donner de mauvais résultats de travail.
- Page 20 Portez des gants de travail résistants pour enlever et remonter la lame. Contrôlez l'équilibrage de la lame après l'affûtage. Contrôlez fréquemment la protection à fermeture automatique et le sac à herbe pour usure et détérioration. Si la machine doit être manipulée, transportée ou inclinée, vous devez : - porter des gants de travail résistants;...
- Page 21 Portez des gants résistants afin de protéger vos mains. Enlevez le boulon avec une clé à douille. Utilisez un bloc de bois afin d'empêcher la lame de tourner lorsque vous enlevez le boulon. Puis enlevez la lame. Remontez la lame avec le boulon de lame et des rondelles spéciales. Veillez à monter les rondelles spéciales avec le côté...
- Page 22 Nettoyage et remplacement du sac à herbe Nettoyage Nettoyez complètement le sac avec un tuyau de jardin et laissez-le complètement sécher avant de l'utiliser; un sac humide se colmate rapidement. Remplacement Déclipsez du cadre les bords en plastique du sac et enlevez le cadre du sac.
- Page 23 Contrôlez le niveau d'huile indiqué sur la jauge à huile. S'il est proche de la limite inférieure, remplissez d'huile jusqu'à la limite supérieure. Ne pas remplir de manière excessive. Visser à fond le bouchon de remplissage. Réservoir à huile : 0.5L SAE 15W-40 FILLER CAP/DISPTICK BOUCHON DE REMPLISSAGE/JAUGE A HUILE UPPER LIMIT...
- Page 24 Maintenance du filtre à air NOTE : Faire fonctionner le moteur sans filtre à air, ou avec un filtre à air endommagé, laisse entrer la saleté dans le moteur, provoquant une usure rapide du moteur. Appuyez sur les languettes du couvercle et enlevez le couvercle.
- Page 25 Maintenance de la bougie d'allumage Pour de bonnes performances, la bougie d'allumage doit avoir un écartement correct et être exempte de dépôts. Débranchez le capuchon de la bougie d'allumage et éliminez toute saleté se trouvant autour de la bougie. SPARK PLUG BOUGIE D'ALLUMAGE SPARK PLUG CAP CAPUCHON DE LA BOUGIE D'ALLUMAGE...
- Page 26 Placez le capuchon de bougie d'allumage sur la bougie d'allumage. NOTE : Une bougie d'allumage desserrée peut surchauffer et endommager le moteur. Un serrage excessif de la bougie d'allumage peut endommager les filets dans la culasse. Réglage du câble de Levier de frein moteur Si le Levier de frein moteur est desserré, vous devez tourner le réglage du câble de frein pour le serrer.
- Page 27 Programme de maintenance INTERVALLE DE Tous MAINTENANCE NORMAL Tous les Tous Premier Tous les 6 Avant mois les ans deux ELEMENT mois mois chaque Exécutez à chaque intervalle utilisation indiqué en mois ou heures de 100 h ou 250 25 h 50 h fonctionnement intervenant en premier lieu.
- Page 28 Dépannage LE MOTEUR NE VEUT PAS Cause possible Correction DEMARRER Manque de carburant. Faire le plein Mauvais carburant; moteur stocké sans traitement ni Vidange du réservoir à 1. Contrôler le carburant. vidange de l'essence, ou carburant et du carburateur. plein fait avec de la Faire le plein d'essence fraîche.
- Page 29 Stockage La même essence ne doit pas rester dans le réservoir pendant plus d'un mois. Nettoyez à fond la tondeuse et rangez-la à l'intérieur dans un endroit sec. Ne stockez jamais la tondeuse à gazon avec du carburant dans le réservoir à l'intérieur d'un bâtiment à...
- Page 30 CARACTÉRISTIQUES TECHNIQUES Caractéristiques générales 660*510*425 Dimensions L x l x h Poids à vide 40.4 Largeur de coupe 25-70 Réglages de hauteur de coupe pouces Diamètre des roues arrière/avant Capacité du sac de ramassage Moteur DB475 Modèle Type OHV, moteur à 4-temps cm³...
- Page 31 Émissions sonores Valeurs des émissions sonores mesurées selon la norme applicable : Pression acoustique L 81,4dB (A) K = 2, 5 dB (A) Puissance acoustique L 92.54 dB(A) K = 1.17 dB(A) Puissance sonore garanti 96 dB (A) Vibration Valeur quadratique moyenne pondérée de l'accélération selon la norme applicable : 4.350 m/s²...
- Page 32 CLARATION N DE CONFO ORMITE UE RACING 32, rue A Aristide Berg gès -Z1 3127 70 Cugnaux x - France Tel. +33 3 (0) 5.34.50 2.502 Fax: + +33 (0) 5.34. .502.503 Déclare que e la machine e ci-dessous TONDEUSE...
