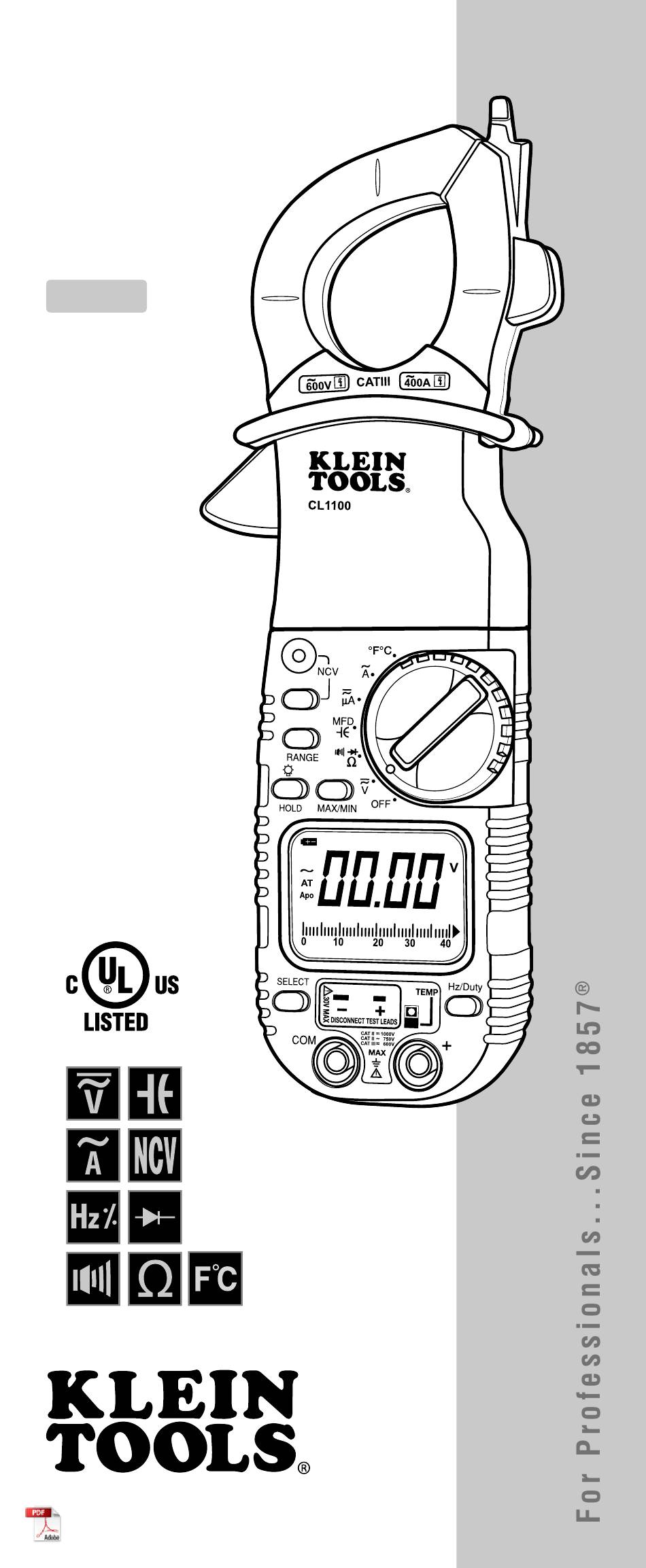

Instruction
Manual
CL1100
ENGLISH
• DATA HOLD
• BACKLIGHT
• WORKLIGHT
• BAR GRAPH
• MAX / MIN
• 3-3/4 DIGIT
3999 COUNT LCD
• AUTO / MANUAL
RANGE
• NON CONTACT
VOLTAGE TESTER
• TEMPERATURE
www.kleintools.com
https://manual-hub.com/

Publicité

loading

Manuels Connexes pour Klein Tools CL1100

Sommaire des Matières pour Klein Tools CL1100

  • Page 1 Instruction Manual CL1100 ENGLISH • DATA HOLD • BACKLIGHT • WORKLIGHT • BAR GRAPH • MAX / MIN • 3-3/4 DIGIT 3999 COUNT LCD • AUTO / MANUAL RANGE • NON CONTACT VOLTAGE TESTER • TEMPERATURE www.kleintools.com https://manual-hub.com/...
  • Page 2 CL1100 Instruction Manual GENERAL SPECIFICATIONS The Klein Tools CL1100 is an auto-ranging clamp meter. It measures AC / DC voltage, AC / DC current, resistance, capacitance, frequency, duty cycle, and temperature. It can also test non-contact voltage, diodes, and continuity.
  • Page 3 FEATURE DETAILS Use CAT III rated leads or higher. Do not attempt to measure more than 1000V DC or 750V AC or 2000µA. Keep hands below line when measuring high current levels. Auto Power-Off (Apo) • Device will power off after 30 minutes non-use. •...
  • Page 4 Magnetic Back • Attach instrument to metal for hands-free use. Bar Graph • The bar graph shows an approximate analog representation of a measurement. • The bar graph responds much faster than the digital display. • The scale of the bar graph is zero to the maximum reading of the selected range.
  • Page 5 AC / DC Voltage: < 750V AC or 1000V DC HOLD RANGE MAX/MIN Features: PRESS • Select AC or DC voltage source. Frequency (Hz) / Duty Cycle (See Feature Details) HOLD Features: PRESS Duty Cycle • Select , setting. • Frequencies greater than 500 kHz will display “0.000Hz”. Capacitance: <...
  • Page 6 ENGLISH Diode Features: HOLD MAX/MIN Display shows: • Forward voltage drop if forward biased. • “O.L.” if reverse biased. Continuity Features: HOLD MAX/MIN • Display shows resistance. • Buzzer sounds if less than 30Ω. Non Contact Voltage (NCV): > 25V AC PRESS PRESS HOLD...
  • Page 7 ELECTRICAL SPECIFICATIONS DC Voltage Measurement Range Resolution Accuracy 400mV ˜ ˜ 400V 0.1mV ˜ ˜ 0.1V ± (0.5% + 4 digits) 1000V ± (0.8% + 10 digits) 1000V Overload Protection: AC Voltage Measurement Range Resolution Accuracy 400mV ˜ ˜ 750V 0.1mV ˜...
  • Page 8 Non Contact Voltage Detector On Voltage Appx. 25V AC WARRANTY See www.kleintools.com, contact Klein Tools at 1-877-775-5346, or visit a distributor for warranty information. CLEANING Turn instrument off and disconnect test leads. Clean the instrument by using a damp cloth. Do not use abrasive cleaners or solvents.
  • Page 9 Manual de Instrucciones CL1100 ESPAÑOL • RETENCIÓN DE DATOS • LUZ DE FONDO • PROBADOR DE TENSIÓN SIN CONTACTOS • GRÁFICO DE BARRAS • MAX / MIN • LUZ DE TRABAJO • INTERVALO AUTO / MANUAL • PANTALLA DE LCD DE 3999 CONTEOS CON DÍGITOS DE 3-3/4...
  • Page 10 CL1100 Manual de Instrucciones ESPECIFICACIONES GENERALES El CL1000 de Klein Tools es un multímetro de pinza con determinación automática del intervalo. Mide tensión de CA / CC, corriente CA / CC, resistencia, capacitancia, frecuencia y ciclo de servicio. También puede probar tensión, diodos y continuidad sin contactos.
  • Page 11 DETALLES DE LAS FUNCIONES Utilice conductores de prueba con capacidad nominal CAT III o mayor. No intente medir más de 1000 V CC ó 750 V CA ó 2000 µA. Mantenga las manos por debajo de la línea cuando mida niveles altos de corriente.
  • Page 12 Parte trasera magnética • Sujete el instrumento a metal para permitir su uso con las manos libres. Gráfi co de barras • El gráfi co de barras muestra una representación analógica aproximada de una medición. • El gráfi co de barras responde mucho más rápidamente que la pantalla digital.
  • Page 13 Tensión de CA / CC: < 750 V CA ó 1000 V CC HOLD RANGE MAX/MIN Características: PRESS • Seleccione la fuente de tensión de CA o CC. Frecuencia (Hz) / Ciclo de servicio (consulte “Detalles de las funciones”) HOLD Características: PRESS Duty...
  • Page 14 ESPAÑOL Características de diodo: HOLD MAX/MIN La pantalla muestra: • Caída de tensión en sentido directo si la polarización es directa. • “O.L.” si la polarización es inversa. Características de continuidad: HOLD MAX/MIN • La pantalla muestra resistencia. • El zumbador suena si es menos de 30Ω.. Tensión sin contactos (NCV): >...
  • Page 15 ESPECIFICACIONES ELÉCTRICAS Medición de tensión de CC Intervalo Resolución Precisión 400mV ˜ ˜ 400V 0.1mV ˜ ˜ 0.1V ± (0.5% + 4 dígitos) 1000V ± (0.8% + 10 dígitos) 1000V Protección contra sobrecargas: Medición de tensión de CA Intervalo Resolución Precisión 400mV ˜...
  • Page 16 ELIMINACIÓN / RECICLAJE Precaución: Este símbolo indica que el equipo y sus accesorios
 estarán sujetos a recogida y desecho correcto por separado. CUSTOMER SERVICE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069 1-877-775-5346 www.kleintools.com 139661 https://manual-hub.com/...
  • Page 17 Mode d'Emploi CL1100 FRANÇAIS • RÉTENTION DES DONNÉES • GRAPHIQUE À BARRES • MAX / MIN • PLAGE AUTO / MANUEL • RÉTROÉCLAIRAGE • LAMPE DE TRAVAIL • LCD 3 999 POINTS 3 3/4 CHIFFRES • TESTEUR DE TENSION SANS CONTACT •...
  • Page 18 Mode d’Emploi SPÉCIFICATIONS GÉNÉRALES L’appareil Klein Tools CL1000 est un multimètre à sélection automatique de gamme. Il mesure la tension c.a. / c.c., le courant électrique c.a., la résistance, la capacité, la fréquence et le cycle de service. Il peut également tester la tension sans contact, les diodes et la continuité...
  • Page 19 DÉTAILS DES FONCTIONS Utilisez des conducteurs de cat. III ou plus. Ne tentez pas de mesurer plus de 1 000 V c.c. ou de 750 V c.a. ou 2 000 µA. Maintenez les mains au-dessous de la ligne lorsque vous mesurez des niveaux de courant élevés.
  • Page 20 Dossier magnétique • Attachez l’instrument à une surface en métal afi n d’avoir les mains libres. Graphique à barres • Le graphique à barres montre une représentation analogique approximative d’une mesure. • Le graphique à barres répond beaucoup plus rapidement que l’affi...
  • Page 21 Tension c.a./c.c. : < 750 V c.a. ou 1 000 V c.c. Caractéristiques : HOLD RANGE MAX/MIN PRESS • Sélectionnez la source de tension c.a. ou c.c. Fréquence (Hz) / Cycle de service (voir la rubrique Détails des fonctions) HOLD Caractéristiques : PRESS Duty...
  • Page 22 FRANÇAIS Caractéristiques de la diode : HOLD MAX/MIN L’écran affi che : • Chute de tension directe en cas de polarisation en sens direct. • « O.L. » en cas de polarisation dans le sens inverse. Caractéristiques de continuité : HOLD MAX/MIN •...
  • Page 23 SPÉCIFICATIONS ÉLECTRIQUES Mesure de la tension c.c. Plage Résolution Précision 400mV ˜ ˜ 400V 0.1mV ˜ ˜ 0.1V ± (0.5% + 4 chiffres) 1000V ± (0.8% + 10 chiffres) 1000V Protection contre les surcharges : Mesure de la tension c.a. Plage Résolution Précision...
  • Page 24 Détecteur de tension sans contact Tension act. Appx. 25V AC GARANTIE Voir www.kleintools.com <http://www.kleintools.com> , contacter Klein Tools au 1-877-775-5346, ou aller chez un distributeur pour obtenir des informations sur la garantie. NETTOYAGE Éteignez l'instrument et déconnectez les fi ls de test. Nettoyez l'instrument en utilisant un tissu humide.
