Item #1001 679 073

Model #72269

cUL Model #EF200S(U)-52

USE AND CARE GUIDE

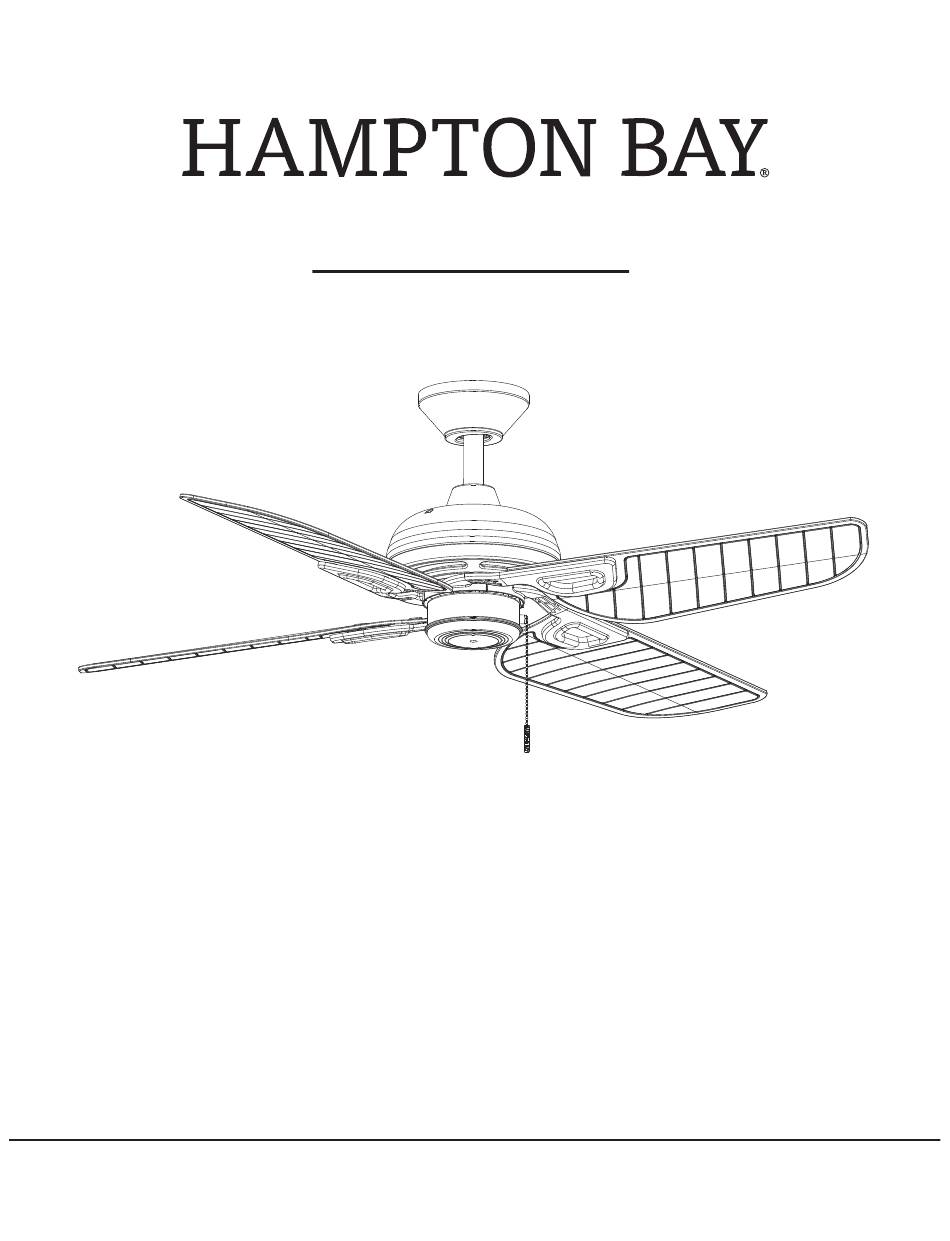

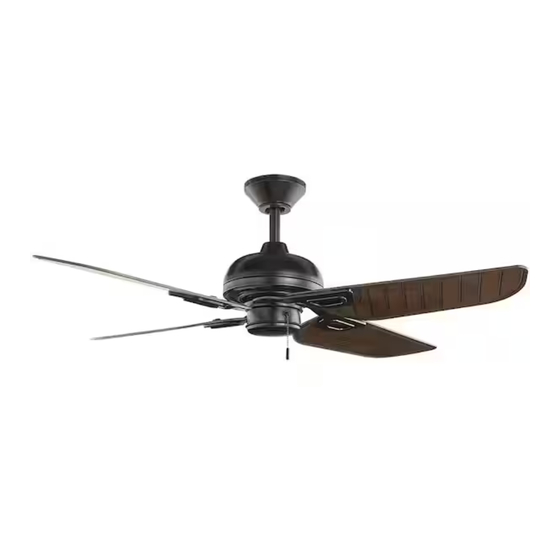

HALPERT 52-INCH CEILING FAN

Questions, problems, missing parts? Before returning to the store,

call Hampton Bay Customer Service

8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday

1-855-HD-HAMPTON

HOMEDEPOT.CA

THANK YOU

We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this ceiling fan. We strive to continually create

quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.

Thank you for choosing Hampton Bay!

Sommaire des Matières pour HAMPTON BAY HALPERT

Page 1 THANK YOU We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this ceiling fan. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
Page 2 Table of Contents Table of Contents ..............2 Assembly ................7 Safety Information ............... 2 Operation ................12 Warranty ................3 Care and Cleaning ............. 13 Pre-Installation ..............3 Troubleshooting ..............13 Installation ................6 Safety Information READ AND SAVE THESE INSTRUCTIONS. WARNING: To reduce the risk of personal injury, do not bend the blade brackets (also referred to as flanges) during assembly or after installation.
Page 3 “wobble” is normal and should not be considered a defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. Hampton Bay hereby disclaims any and all warranties, including but not limited to those of merchantability and fitness for a particular purpose to the extent permitted by law.
Page 4 Pre-Installation (continued) HARDWARE INCLUDED NOTE: Hardware not shown to actual size. Part Description Quantity Pull Chain Extension Plastic Wire Connector Rubber Plug J wood screw...
Page 5 Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Part Description Quantity Slide-on mounting bracket Fan-motor assembly (inside canopy) Switch cup cover Canopy Blade Canopy bottom cover Blade bracket Ball/downrod assembly Coupler cover IMPORTANT: This product and/or components are governed by one or more of the following U.S. Patents: 5,947,436;...
Page 6 Installation MOUNTING OPTIONS NOTE: You may need a longer downrod to maintain WARNING: To reduce the risk of fire, electric shock proper blade clearance when installing on a steep, sloped or personal injury, mount to outlet box marked ceiling. The maximum angle allowable is 30° away from “Acceptable for fan support of 35 lbs.
Page 7 Assembly - Standard Ceiling Mount Preparing for mounting Routing the wires □ Remove the canopy bottom cover (C) from the canopy (B) by □ Route the wires exiting the top of the fan motor (F), through turning the bottom cover counterclockwise until it unlocks. the coupler cover (E) and canopy bottom cover (C).
Page 8 Assembly - Hanging the Fan Attaching the fan to the electrical Hanging the fan □ Carefully lift the fan-motor assembly (E) up to the slide-on WARNING: To reduce the risk of fire, electric shock or personal mounting bracket (A). injury, mount to outlet box marked “Acceptable for fan support □...
Page 9 Assembly - Hanging the Fan (continued) Making the electrical connection Wrapping the extra wire WARNING: Remove the rubber motor stops on the bottom of NOTE: Follow this step ONLY if you did not cut the extra length off the fan before installing the blades or testing the motor. from the wires coming from the ceiling fan.
Page 10 Assembly - Hanging the Fan (continued) Mounting the fan WARNING: When using the standard ball/downrod mounting, the tab in the ring at the bottom of the mounting bracket must rest in the groove of the hanger ball. Failure to properly seat the tab in the groove could cause damage to the wiring.
Page 11 Assembly - Attaching the Fan Blades (continued) Attaching the fan blades NOTE: Your fan features revolutionary advancements for quick and easy blade installation. □ Mount the fan blades (H) to the blade bracket (I) by aligning the three key-slot holes in the blade (H) with the three posts on the top of the blade brackets (I).
Page 12 Operation Turn on the power and check the operation of the fan. The pull A. Warm weather chain controls the fan speeds as follows: 1 pull - High, 2 pulls - Medium, 3 pulls - Low, 4 pulls - Off The appropriate speed settings for warm or cool weather depends on factors such as the room size, ceiling height, and number of fans.
Page 13 Care and Cleaning WARNING: Make sure the power is off before cleaning your fan. □ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling. □...
Page 14 Questions, problems, missing parts? Before returning to the store, call Hampton Bay Customer Service 8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday 1-855-HD-HAMPTON HOMEDEPOT.CA Retain this manual for future use.
Page 15 MERCI Nous vous remercions d’avoir fait confiance à Hampton Bay en achetant ce ventilateur de plafond. Nous nous efforçons en permanence de créer des produits de qualité conçus pour agrémenter votre maison. Vous pouvez visiter notre site en ligne pour consulter notre gamme complète de produits répondant à vos besoins de rénovation résidentielle.
Page 16 Table des matières Table des matières .............. 2 Assemblage ................. 7 Consignes de sécurité ............2 Utilisation ................12 Garantie ................3 Entretien et nettoyage ............13 Pré-installation..............3 Dépannage ................. 13 Installation ................6 Consignes de sécurité LISEZ ET CONSERVEZ CES INSTRUCTIONS. AVERTISSEMENT : Pour réduire les risques de blessure corporelle, ne pliez pas les supports de Tout le câblage doit être effectué...
Page 17 être considéré comme un défaut. Les réparations effectuées par des personnes non autorisées rendront cette garantie caduque. Il n’existe aucune autre garantie formelle. Par la présente, Hampton Bay décline toute garantie y compris, mais sans s’y limiter, celles qui ont trait à la qualité marchande et d’adéquation à un usage particulier, selon les limites prévues par la loi.
Page 18 Pré-installation (suite) QUINCAILLERIE FOURNIE REMARQUE : Les pièces de quincaillerie ne sont pas illustrées à la grandeur nature. Pièce Description Quantité Rallonge de chaîne (tirette) Capuchon de connexion en plastique Bouchon en caoutchouc Vis à bois en J...
Page 19 Pré-installation (suite) CONTENU DE L’EMBALLAGE Pièce Description Quantité Pièce Description Quantité Support de fixation à glisser Moteur du ventilateur (à l’intérieur de la monture) Couvercle de la boîte de branchement Monture Pale Couvercle inférieur de monture Support de pale Ensemble boule/tige de suspension Couvercle d’accouplement IMPORTANT : Ce produit et/ou ses composants sont protégés par un ou plusieurs des brevets américains...
Page 20 Installation OPTIONS D’INSTALLATION REMARQUE : Une tige de suspension plus longue peut AVERTISSEMENT : Pour réduire les risques d’incendie, s’avérer nécessaire pour maintenir une distance correcte de choc électrique ou de blessure corporelle, installez entre les pales et le plafond, lors d’une installation sur sur une boîte de sortie de courant portant la mention un plafond présentant une forte pente.
Page 21 Assemblage – Installation normale au plafond Préparation à l’installation Acheminement des fils □ □ Faites passer les fils sortant du dessus du moteur du Retirez le couvercle inférieur de monture (C) de la ventilateur (F) par le couvercle d’accouplement (E) et le monture (B) en le tournant dans le sens antihoraire jusqu’à couvercle inférieur de monture (C).
Page 22 Assemblage - Suspension du ventilateur Montage du ventilateur sur la boîte Suspension du ventilateur électrique □ Soulevez avec précaution le moteur du ventilateur (E) jusqu’au AVERTISSEMENT : Pour réduire les risques d’incendie, de choc support de fixation à glisser (A). électrique ou de blessure corporelle, installez sur une boîte de □...
Page 23 Assemblage – Suspension du ventilateur (suite) Connexions électriques Enrouler l’excédent de fil AVERTISSEMENT : Veuillez retirer les butées en caoutchouc du moteur situées en bas du ventilateur avant d’installer les REMARQUE : Effectuez cette étape UNIQUEMENT si vous n’avez pales ou de tester le fonctionnement du moteur. pas coupé...
Page 24 Assemblage – Suspension du ventilateur (suite) Installation du ventilateur AVERTISSEMENT : Si la méthode d’installation normale avec la boule/tige de suspension est utilisée, la languette de l’anneau qui se trouve au bas du support de fixation doit reposer dans le sillon de la boule de suspension.
Page 25 Assemblage – Installation des pales du ventilateur (suite) Installation des pales du ventilateur REMARQUE : Votre ventilateur comporte des améliorations révolutionnaires pour une installation rapide et aisée des pales. □ Fixez les pales du ventilateur (H) sur les supports de pales (I) en alignant les trois trous en forme de serrure situés sur la pale (H) avec les trois montants en haut du support de pale (I).
Page 26 Utilisation Mettez le ventilateur en marche et vérifiez son fonctionnement. A. Par temps chaud La chaîne (tirette) du ventilateur permet de contrôler sa vitesse comme suit : Tirez 1 fois pour la vitesse élevée, 2 fois pour la vitesse moyenne, 3 fois pour la vitesse faible et 4 fois pour éteindre le ventilateur. Les réglages appropriés de la vitesse pour temps chaud ou frais varient notamment en fonction de la taille de la pièce, de la hauteur du plafond et du nombre de ventilateurs.
Page 27 Entretien et nettoyage AVERTISSEMENT : Assurez-vous que l’alimentation en courant électrique est coupée avant de nettoyer le ventilateur. □ En raison du mouvement naturel du ventilateur, certains raccords peuvent se desserrer. Vérifiez les raccords de support, les brides et les fixations des pales deux fois par an. Vérifiez qu’ils sont solidement serrés. Il n’est pas nécessaire de retirer le ventilateur du plafond. □...
Page 28 Questions, problèmes, pièces manquantes? Avant de retourner au magasin, veuillez communiquer avec le service à la clientèle de Hampton Bay de 8 h à 19 h, HNE, du lundi au vendredi, et de 9 h à 18 h, HNE, le samedi 1 855 HD-HAMPTON HOMEDEPOT.CA Conservez ce guide pour un usage ultérieur.
