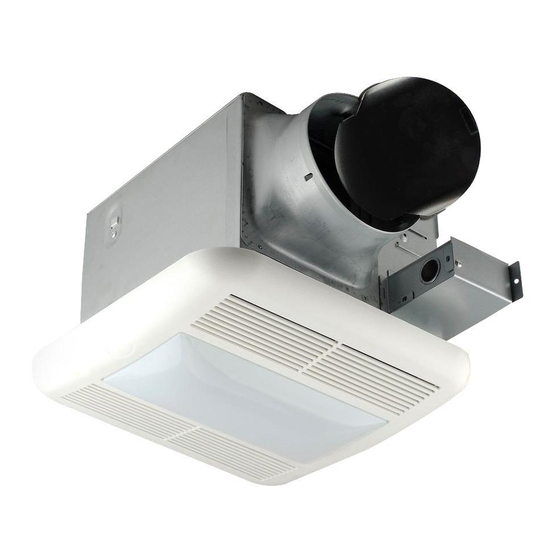

We appreciate your trust and confidence in Hampton Bay with your purchase of this ventilation fan. At Hampton Bay we make
quality products to help you improve your home and give you peace of mind about your choice. Don't forget to visit our website for
other Hampton Bay products. We hope you enjoy this new addition to your home and thanks again for choosing Hampton Bay.
USE AND CARE GUIDE
VENTILATION FAN
READ AND SAVE THESE INSTRUCTIONS
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
HAMPTONBAY.COM
1-877-527-0313
THANK YOU
Item #316-622
Model #BPT18-34ALE-1
Item #316-183
Model ##BPT18-54AL
Publicité
Chapitres
Table des Matières
Manuels Connexes pour HAMPTON BAY BPT18-34ALE-1
Sommaire des Matières pour HAMPTON BAY BPT18-34ALE-1
- Page 1 THANK YOU We appreciate your trust and confidence in Hampton Bay with your purchase of this ventilation fan. At Hampton Bay we make quality products to help you improve your home and give you peace of mind about your choice. Don’t forget to visit our website for...
-
Page 2: Table Des Matières
Specifications ..............12 BPT18-34ALE-1 ............12 Pre-Installation..............4 BPT18-54AL ............... 12 Planning For Successful Installation......4 Dimensions (BPT18-54AL & BPT18-34ALE-1) ..12 Installation Options............4 Tools Required ............. 5 Service Parts..............13 Materials Required ............5 BPT18-34ALE-1 Serviceable Parts ......13 Hardware Included ............ -
Page 3: Warranty
Safety Information (Continued) WARNING: Not suitable for use as a range hood or CAUTION: For General Ventilating Use only.Do not in areas where hazardous or explosive vapors are Use To Exhaust Hazardous Or Explosive Materials present. And Vapors. IMPORTANT: Exercise care to not damage WARNING: FOR USE IN NON FIRE-RELATED existing wiring when cutting or drilling into walls or INSTALLATIONS ONLY. -
Page 4: Pre-Installation
Pre-Installation PLANNING FOR SUCCESSFUL INSTALLATION Do not install the ventilation fan in areas where the duct work will require configurations as shown in the When installing the ventilation fan in a new following figure: construction site, install the main body of the fan and duct work during the rough‑in construction of the building. -
Page 5: Tools Required
Pre-Installation (continued) TOOLS REQUIRED Safety Phillips Electrical Hammer Level goggles screwdriver tape Drill MATERIALS REQUIRED Duct Duct Duct Duct vent clamp tape piping HARDWARE INCLUDED NOTE: Hardware shown to actual size. Part Description Quantity Quick connect Long wood screw Screw www.hamptonbay.com Please contact 1-877-527-0313 for further assistance. -
Page 6: Package Contents
Pre-Installation (continued) PACKAGE CONTENTS Part Description Part Description Fan body Suspension bracket II Grill Suspension bracket III Grill lens 4W incandescent night light Suspension bracket I GU24 13W CFL bulb... -
Page 7: Installation
Installation Determining joist width Measure the distance from the center of the two ceiling joists where you will be installing the ventilation fan. Suspension bracket installation Joint installation under 20 in. □ For ceiling joist installations under 20 in., insert □... -
Page 8: Duct Connection
Installation (continued) 20 – 24 in. joist installation Duct connection □ Use long wood screws (BB) to loosely attach the □ Install a circular duct (W) to the outlet and secure it main body of the fan to one ceiling joist. with duct tape or clamps to the outlet. - Page 9 Installation (continued) Connecting wiring from unit to Using quick connect house WARNING: Wiring must comply with all applicable electrical WARNING: Make sure that the main power is off. codes. Turn OFF power before removing or installing connectors. WARNING: Failure to wire this product correctly could result WARNING: COPPER TO COPPER ONLY.
- Page 10 Installation (continued) Connecting the grill Mounting the grill □ Plug the connector into the receptacle. □ Mount the grill (B) using the screws (CC). Installing the bulbs □ Install the 4w incandescent bulb (G) and the 13w CFL bulbs (H) into their respective sockets. □...
-
Page 11: Care And Cleaning
Care and Cleaning CAUTION: Do not use solvents, thinner or harsh □ Before servicing or cleaning the unit, disconnect chemicals for cleaning the fan. the power supply at the panel and lock to prevent the power from being turned on. If the panel cannot be locked, clearly mark the panel with a warning tag to prevent the power from being CAUTION: Do not allow water to enter the motor. -
Page 12: Specifications
Speed 935 rpm Air deliver at 0.1" WG 140 cfm Weight 14.12 lbs. (6.42 Kg) DIMENSIONS (BPT18-54AL & BPT18-34ALE-1) Ceiling opening - length 10.8 in. (27.4 cm) Ceiling opening - width 10.5 in. (26.7 cm) Ceiling opening - depth 8.5 in. (21.6 cm) Housing dimension - length 10.2 in. -
Page 13: Service Parts
Service Parts BPT18-34ALE-1 SERVICEABLE PARTS Part number Description Quantity Quick connectors HM0000004 Long wood screws UB40403001 Short screws UC40400802 Grill, lamp box and sockets, and spring clip ABPTAL5603 Complete assembled fan and housing ABPTAL3404 Complete suspension bracket ABPTAL05604 Grill lens... -
Page 14: Bpt18-54Al Serviceable Parts
Service Parts (continued) BPT18-54AL SERVICEABLE PARTS Part number Description Quantity Quick connectors HM0000004 Long wood screws UB40403001 Short screws UC40400802 Grill, lamp box and sockets, and spring clip ABPTAL5603 Complete assembled fan and housing ABPTAL5601 Complete suspension bracket ABPTAL05604 Grill lens BGBPT18010 GU24 13W CFL bulb HTBPT1801... - Page 15 This page intentionally left blank www.hamptonbay.com Please contact 1-877-527-0313 for further assistance.
- Page 16 Questions, problems, missing parts? Before returning to the store, call Hampton Bay Customer Service 8 a.m.-6 p.m., EST, Monday-Friday 1-877-527-0313 HAMPTONBAY.COM Retain this manual for future use. 20111010-A...
- Page 17 GRACIAS Apreciamos tu seguridad y confianza en Hampton Bay al comprar este ventilador. En Hampton Bay hacemos productos de calidad para ayudarte a mejorar tu hogar y darte tranquilidad sobre tu elección. No olvides visitar nuestro sitio Web para ver otros productos...
-
Page 18: Información De Seguridad
Especificaciones ............28 BPT18-34ALE-1 ............28 Pre-Instalación............... 20 BPT18-54AL ............... 28 Planificar un ensamblado exitoso ......20 Dimensiones (BPT18-54AL y BPT18-34ALE-1)..28 Opciones de instalación..........20 Herramientas Necesarias .......... 21 Piezas de repuesto............29 Materiales Necesarios ..........21 BPT18-34ALE-1 Piezas Reparables ......29 Herrajes Incluidos............ -
Page 19: Garantía
Información de Seguridad (continuación) ADVERTENCIA: No es adecuado para usar como PRECAUCIÓN: Para Uso de Ventilación General campana de extracción o en lugares donde haya Solamente. No lo Uses para Expulsar Vapores o vapores peligrosos o explosivos. Materiales Peligrosos o Explosivos. ADVERTENCIA: SÓLO PARA USO EN IMPORTANTE: Al cortar o taladrar en una pared o INSTALACIONES SIN CLASIFICACIÓN CONTRA... -
Page 20: Pre-Instalación
Pre-Instalación PLANIFICAR UN ENSAMBLADO EXITOSO Cuando instales el ventilador en un nuevo sitio de No instalar el ventilador en áreas donde la red de construcción, instala el cuerpo principal del ventilador conductos requerirá una configuración como se y la red de conductos durante la instalación de las muestra en la siguiente figura: tuberías del edificio. -
Page 21: Herramientas Necesarias
Pre-Instalación (continuación) HERRAMIENTAS NECESARIAS Gafas Destornillador Martillo Nivel de seguridad Phillips Cinta de electricista Taladro MATERIALES NECESARIOS Cinta Ducto de Abrazadera Tubería para para Ventilación para ducto ducto ducto HERRAJES INCLUIDOS NOTA: Se muestra el tamaño real de los herrajes. Pieza Descripción Cantidad... -
Page 22: Contenido Del Paquete
Pre-Instalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Pieza Descripción Cuerpo del ventilador Soporte de suspensión II Rejilla Soporte de suspensión III Lente de rejilla Lámpara nocturna incandescente de 4W Soporte de suspensión I Bombilla GU24 CFL de 13W... -
Page 23: Instalación
Instalación Determinar el ancho de la viga Mide la distancia desde el centro de las dos vigas del techo donde instalarás el ventilador. Instalación del soporte de Instalación de la viga menores a 50,8 suspensión □ Para instalaciones de viga a menos de 50,8 cm, □... - Page 24 Instalación (continuación) Instalación de la viga de 50,8 cm - Conexión del ducto 60,96 cm □ Usa tornillos de madera largos (BB) para unir sin □ Instala el ducto circular (W) al tomacorrientes y apretar el cuerpo principal del ventilador a una viga asegúralo con cinta para ducto o abrazaderas.
- Page 25 Instalación (continuación) Cómo conectar el cableado de la Cómo usar el conector rápido unidad a la casa ADVERTENCIA: El cableado debe cumplir con todos los ADVERTENCIA: Asegúrate de que la electricidad esté códigos eléctricos pertinentes. Apaga la electricidad antes apagada. de retirar o instalar los conectores.
-
Page 26: Cómo Instalar La Rejilla
Instalación (continuación) Cómo colocar la rejilla. Cómo instalar la rejilla □ Enchufa el conector al receptáculo. □ Monta la rejilla (B) con los tornillos (CC). Cómo instalar las bombillas □ Instala la bombilla incandescente de 4w (G) y las bombillas CFL de 13w (H) en sus respectivos portabombillas. -
Page 27: Cuidado Y Limpieza
Cuidado y Limpieza □ □ Antes de revisar o limpiar la unidad, desconecta el suministro de electricidad en el panel y cierra PRECAUCIÓN: No usar solventes, diluyentes o químicos fuertes para limpiar el ventilador. con llave el panel para evitar que activen la corriente. -
Page 28: Especificaciones
935 rpm Emisión del aire a 0,1" WG 140 cfm Peso 14,12 lb (6,42 kg) DIMENSIONES (BPT18-54AL Y BPT18-34ALE-1) Abertura del techo - largo 10,8 plg (27,4 cm) Abertura del techo - ancho 10,5 plg (26,7 cm) Abertura del techo - profundidad 8,5 plg (21,6 cm) Dimensión de la carcasa - largo... -
Page 29: Piezas De Repuesto
Piezas de repuesto BPT18-34ALE-1 PIEZAS REPARABLES Número de Descripción Cantidad pieza Conectores rápidos HM0000004 Tornillos de madera largos UB40403001 Tornillos Cortos UC40400802 Rejilla, caja para lámpara y ABPTAL5603 portabombillas, y sujetador de resorte Ventilador ensamblado y carcasa ABPTAL3404 completos Soporte de suspensión completo... - Page 30 Piezas de repuesto (continuación) BPT18-54AL PIEZAS REPARABLES Número de pieza Descripción Cantidad Conectores rápidos HM0000004 Tornillos de madera largos UB40403001 Tornillos Cortos UC40400802 Rejilla, caja para lámpara y portabombillas, y ABPTAL5603 sujetador de resorte Ventilador ensamblado y carcasa completos ABPTAL5601 Soporte de suspensión completo ABPTAL05604 Lente de rejilla...
- Page 31 Esta página se ha dejado en blanco a propósito. www.hamptonbay.com Para obtener asistencia, llama al 1-877-527-0313.
- Page 32 ¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al Servicio al Cliente de Hampton Bay de 8 a.m. a 6 p.m., Hora Estándar del Este, de Lunes a Viernes 1-877-527-0313 HAMPTONBAY.COM Conserva este manual para referencias futuras.
-
Page 33: Ventilateur D'aération
Hampton Bay, nous fabriquons des produits de qualité pour vous aider à améliorer votre demeure tout en ayant l'esprit tranquille quant à votre choix. N'oubliez pas de visiter notre site pour consulter tous les autres produits Hampton Bay. Nous espérons que... -
Page 34: Consignes De Sécurité
Options d’installation..........36 Outils requis..............37 Pièces de rechange ............45 Matériel requis ............37 Pièces de rechange pour BPT18-34ALE-1 ....45 Quincaillerie fournie ........... 37 Pièces de rechange pour BPT18-54AL....46 Contenu de l'emballage ..........38 Consignes de sécurité... -
Page 35: Consignes De Sécurité (Suite)
Consignes de sécurité (suite) MISE EN GARDE : N'est pas conçu pour servir au-dessus ATTENTION : Pour la ventilation générale uniquement. d'une cuisinière ou dans des zones où des vapeurs Ne l'utilisez pas pour évacuer des matériaux ou des nocives ou explosives sont présentes. vapeurs dangereux et explosifs. -
Page 36: Pré-Installation
Pré-installation PRÉPARATION POUR UNE INSTALLATION RÉUSSIE N'installez pas le ventilateur d'aération dans des endroits où le conduit d'aération nécessitera une Lors de l'installation du ventilateur d'aération dans une configuration telle qu'illustrée dans la figure ci- nouvelle construction, installez le corps principal du dessous : ventilateur et le conduit d'aération pendant la phase de plomberie brute de la construction du bâtiment. -
Page 37: Pré-Installation (Suite)
Pré-installation (suite) OUTILS REQUIS Lunettes de Tournevis Ruban Marteau Niveau sécurité cruciforme isolant Perceuse MATÉRIEL REQUIS Évent Collier Tube Ruban pour pour adhésif conduit conduit conduit QUINCAILLERIE FOURNIE REMARQUE : Quincaillerie illustrée à la grandeur nature Pièce Description Quantité Connecteur rapide Vis à... -
Page 38: Contenu De L'emballage
Pré-installation (suite) CONTENU DE L'EMBALLAGE Pièce Description Pièce Description Corps du ventilateur Support de suspension II Grille Support de suspension III Diffuseur Ampoule incandescente nocturne de 4 W Support de suspension I Ampoule fluocompacte GU24 de 13 W... -
Page 39: Installation
Installation Détermination de la largeur entre les solives Mesurez la distance centre à centre entre deux solives de plafond là où vous voulez installer le ventilateur d'aération. Installation sur une largeur entre Installation du support de solives inférieure à 50,80 cm suspension (20 po) □... -
Page 40: Installation (Suite)
Installation (suite) Installation entre des solives Raccordement du conduit d'aération écartées de 50,80 à 60,96 cm (20 à 24 po) □ Utilisez des vis à bois longues (BB) pour attacher □ Installez un conduit d'aération circulaire (W) sur la de manière lâche le corps principal du ventilateur à sortie et fixez-le avec du ruban adhésif ou des l'une des solives de plafond. -
Page 41: Utilisation D'un Connecteur Rapide
Installation (suite) Connexion du câblage de l'unité à Utilisation d'un connecteur rapide celui de la maison MISE EN GARDE : Le câblage doit être conforme à tous les MISE EN GARDE : Assurez-vous que le courant électrique codes électriques applicables. Coupez le courant électrique est coupé. -
Page 42: Raccordement De La Grille
Installation (suite) Raccordement de la grille Montage de la grille □ Branchez le connecteur dans la prise. □ Montez la grille (B) à l'aide des vis (CC). Installation des ampoules □ Installez l'ampoule incandescente de 4 W (G) et les ampoules fluocompactes de 13 W (H) dans leurs douilles respectives. -
Page 43: Entretien Et Nettoyage
Entretien et nettoyage ATTENTION : N'utilisez pas de solvants, de □ Avant d'entretenir ou de nettoyer l'unité, coupez diluants ou de produits chimiques abrasifs pour le courant électrique au tableau et verrouillez le nettoyer le ventilateur. tableau pour éviter que le courant ne soit remis. Si le tableau ne peut pas être verrouillé, affichez un avertissement bien visible sur le tableau pour ATTENTION : Ne laissez pas d'eau pénétrer dans... -
Page 44: Caractéristiques
Débit de l'air fourni à 0,1 po WG 140 pieds cubes par minute Poids 6,42 kg (14,12 lb) DIMENSIONS (BPT18-54AL & BPT18-34ALE-1) Ouverture dans le plafond - 27,4 cm (10,8 po) Ouverture dans le plafond - largeur 26,7 cm (10,5 po) -
Page 45: Pièces De Rechange
Pièces de rechange PIÈCES DE RECHANGE POUR BPT18-34ALE-1 Pièce n° Description Quantité Connecteurs rapides HM0000004 Vis à bois longues UB40403001 Vis courtes UC40400802 Grille, boîtier et douilles de la lampe et pince à ABPTAL5603 ressort Ventilateur complètement assemblé et boîtier... -
Page 46: Pièces De Rechange (Suite)
Pièces de rechange (suite) PIÈCES DE RECHANGE POUR BPT18-54AL Pièce n° Description Quantité Connecteurs rapides HM0000004 Vis à bois longues UB40403001 Vis courtes UC40400802 Grille, boîtier et douilles de la lampe et pince à ABPTAL5603 ressort Ventilateur complètement assemblé et boîtier ABPTAL5601 Jeu complet de supports de suspension ABPTAL05604... - Page 47 Cette page a été intentionnellement laissée blanche www.hamptonbay.com Veuillez composer le 1-877-527-0313 pour une assistance supplémentaire.
- Page 48 Questions, problèmes, pièces manquantes? Avant de retourner au magasin, veuillez communiquer avec le service à la clientèle Hampton Bay entre 8 h et 18 h, HNE, du lundi au vendredi 1-877-527-0313 HAMPTONBAY.COM Conservez ce guide pour un usage ultérieur. 20111114-A...
