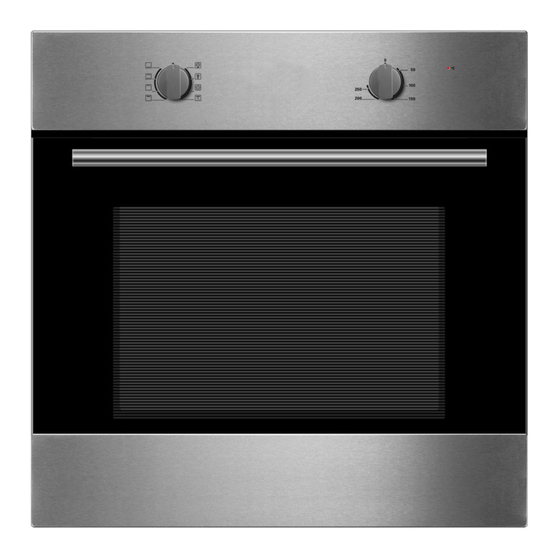

Pkm F 3 Mode D'emploi
  1. Manuels
  2. Marques
  3. Pkm Manuels
  4. Fours
  5. F 3
  6. Mode d'emploi

Pkm F 3 Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

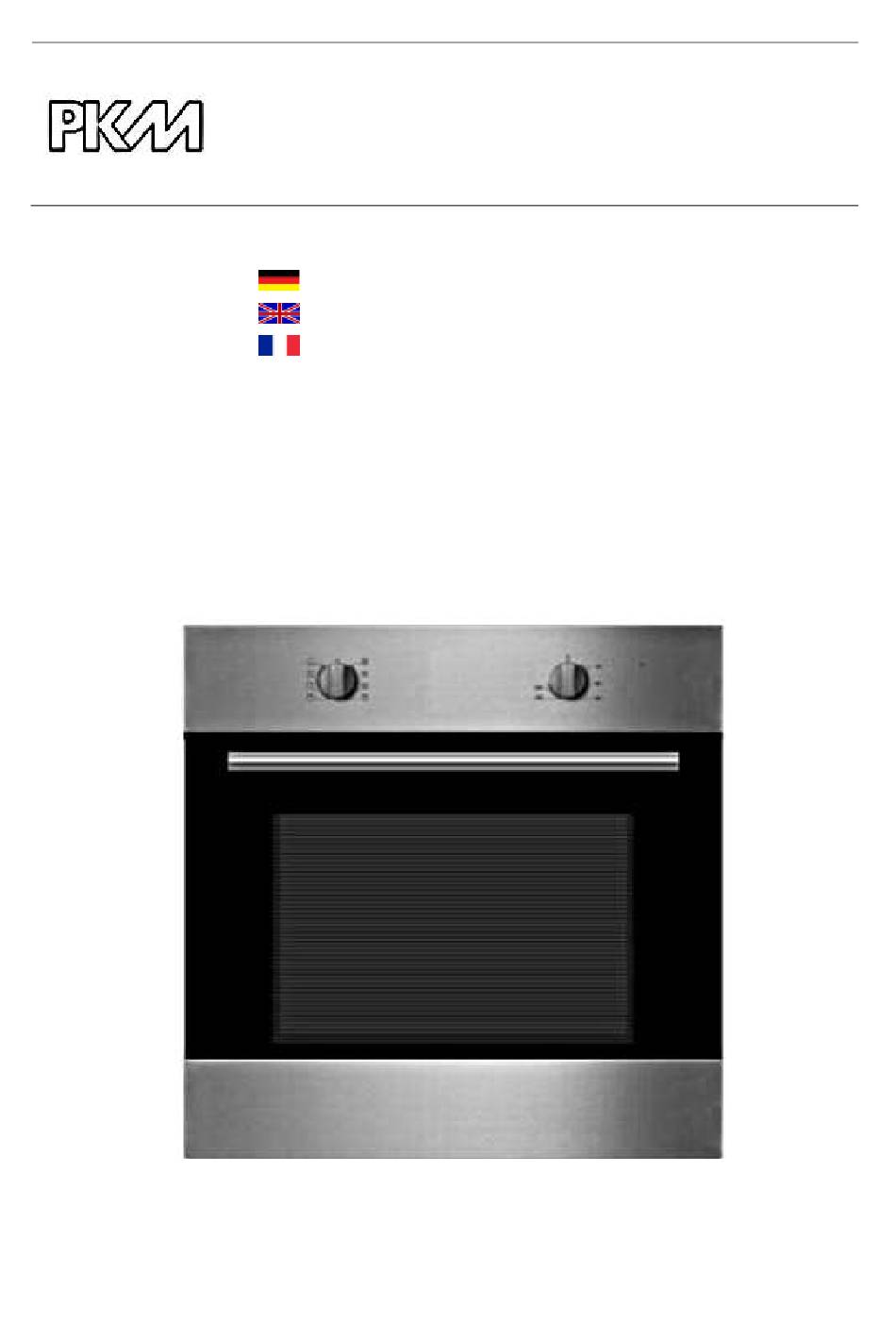

TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
Einbau-Backofen
Deutsch
English
Français
Bedienungsanleitung
Instruction Manual
Mode d'emploi
Built-In Oven
F 3
www.pkm-online.de
Four encastré
Seite
2
Page
18
Page
32

Publicité

Table des Matières
loading

Manuels Connexes pour Pkm F 3

Sommaire des Matières pour Pkm F 3

  • Page 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Mode d'emploi Einbau-Backofen Built-In Oven Four encastré Deutsch Seite English Page Français Page www.pkm-online.de...

  • Page 2: Table Des Matières

    Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort.

  • Page 3: Sicherheitshinweise

    Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.
  • Page 4 die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt. Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt. Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
  • Page 5 WARNUNG! 1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen. 2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen. 3.
  • Page 6 18. Die zugänglichen Bereiche und Teile des Ofens werden bei der Benutzung sehr heiß. Kinder müssen deshalb während der Benutzung des Geräts von diesem ferngehalten werden. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen. 19. Kinder dürfen nicht mit dem Gerät spielen. 20.

  • Page 7: Installation

    Standfläche oder Stütze. 7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein. 8. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür und lehnen Sie sich nicht an die geöffnete Ofentür.. Dadurch beschädigen Sie die Türscharniere.
  • Page 8 Änderungen oder willkürlichen Veränderungen Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung örtlich geltenden gesetzlichen Bestimmungen erfolgen. 1. Die Öffnung des Umbauschranks muss über die auf Abbildung 1 genannten Abmessungen verfügen. Passen Sie das Gerät in die Öffnung ein. 2. Öffnen Sie die Ofentür und entfernen sie die Gummikappen der zwei Schrauben an der Seite des Ofenrahmens.

  • Page 9: Elektrischer Anschluss

    2.3 Elektrischer Anschluss Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in) Das Gerät wurde zum Anschluss an eine 230V-50Hz Stromversorgung entwickelt. Die Gesamtleistungsaufnahme beträgt 3000W. Das Netzanschlusskabel muss über eine Querschnitt von mindestens 1,5 mm verfügen. Die direkte Verbindung zur Energieversorgung muss über einen zweipoligen Schalter mit einer Belastbarkeit von 250V, 20A verfügen.

  • Page 10: Ofenfunktionen

    2. Zur Einstellung der Temperatur bewegen Sie den Drehschalter für die Temperaturkontrolle des Ofens auf die gewünschte Einstellung. Sie können hierbei eine Temperatur von 50 C – 250 C wählen.  Zum Abschalten des Geräts müssen Sie beide Drehschalter auf 0/OFF/AUS stellen.

  • Page 11: Energie Sparen

    Heizelemente) angewandt wird; die Nutzung solcher Formen kann zu einer zu geringen Aufheizung des unteren Teils des Kuchens führen.  Bevor der Kuchen aus dem Ofen herausgenommen wird, kontrollieren Sie, ob das Backen abgeschlossen ist, indem Sie ein Holzstäbchen verwenden (der Kuchen ist ausgebacken, wenn das Stäbchen trocken und sauber herauskommt, nachdem Sie es in den Kuchen gesteckt haben).

  • Page 12: Reinigung Und Pflege

    4. Reinigung und Pflege WARNUNG! Schalten Sie das Gerät vor dem Reinigen unbedingt aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung. Ofen  Reinigen Sie den Ofen nach jeder Benutzung.  Schalten Sie beim Reinigen die Innenbeleuchtung des Ofens ein. ...

  • Page 13: Entnahme Der Seitenführungen

    4.2 Entnahme der Seitenführungen 1. Lösen Sie die Schrauben der Seitenführungen. 2. Drehen Sie die Seitenführung vertikal, um sie von der Seitenwand des Ofens zu lösen. 3. Nehmen Sie die Seitenführung aus dem Loch der Seitenwandbei einem Winkel von ca. 45 zwischen der Seitenführung und der Seitenwand.

  • Page 14: Problembehandlung

    Ofentür wieder installieren 1. Passen Sie die Tür mit ihren 2 Klammern in den Ofen ein bei einem Winkel von ca. 15 gegen den Vorderrahmen. Die Mulde der Scharnierklammern muss beim Einpassen in den Winkelhalter eingeführt werden. 2. Öffnen Sie die Ofentür und schließen Sie die Scharnierabdeckungen auf ihre ursprüngliche Position..

  • Page 15: Technische Daten

    5. Technische Daten Lieferant Modell Energieeffizienzindex (IEE Backröhre) 106,1 Anzahl Backröhren Wärmequelle je Backröhre Elektrischer Strom Geräteart Einbaubackofen Bedienfeld Edelstahlblende Energieeffizienzklasse Energieverbrauch (konventionell) 0,89 kW/h Nettovolumen in Liter 70,00 Größe des Geräts Gross: Volumen > 65 l Funktionen Oberhitze, Unterhitze, Ober- und Unterhitze Grill Umluft...

  • Page 16: Entsorgung

    6. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.

  • Page 17: Garantiebedingungen

    7. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er...
  • Page 18 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.

  • Page 19: Safety Instructions

    The figures in this instruction manual may differ in some details from the current design of your appliance. Nevertheless follow the instructions in such a case. Delivery without content. Any modifications, which do not influence the functions of the appliance. shall remain reserved by the manufacturer.
  • Page 20 Do not allow anybody who is not familiar with this instruction manual to operate the appliance.  This appliance may be operated by children aged from 8 years and above as well as by persons with reduced physical, sensory and mental capabilities or lack of experience and knowledge if they are supervised or have been instructed concerning the safe use of the appliance and do comprehend the hazards involved.
  • Page 21 to withstand a temperature of 120 9. Adjacent furniture or housing and all materials used for installation must be able to resist a temperature of min. 85 C above the ambient temperature of the room the appliance is installed in during operation. 10.

  • Page 22: Installation

    NOTICE 1. When you move the appliance, hold it at its base and lift it carefully. Keep the appliance in an upright position. 2. Never use the door for moving the appliance as you will damage the hinges. 3. The appliance must be transported and installed by at least two persons. 4.

  • Page 23: Installation Of The Oven

    2.2 Installation of the oven DANGER!  The appliance must be connected to the mains by a qualified professional, who is familiar with and adheres to the local requirements and supplementary regulations of your electricity supplier.  All electrical work must be carried out by a qualified professional. Do not modify the energy supply.

  • Page 24: Electrical Connection

    2.3 Electrical connection Instructions for the installer (qualified professional) The appliance is designed to be connected to a 230V-50Hz electricity supply. Total power absorbed is 3000W. The cable used for connection must have a cross section of 1.5 mm . The direct connection to the mains supply must have a double pole switch with a minimum rating of 250V, 20A.

  • Page 25: Operation

    3. Operation 3.1 Control panel Setting of the functions. Setting of the temperature. Temperature-indicator. 1. The operation of the oven is controlled by the oven function knob .To set a function turn the knob to the desired position. 2. Use the temperature regulator knob to set the desired temperature. You can set the temperature within a range of 50-250℃.

  • Page 26: Helpful Hints

    3.3 Helpful hints  We recommend to use the supplied baking tray provided with your appliance.  It is also possible to bake in cake tins and trays bought somewhere else. For baking it is better to use black trays which conduct heat better and shorten the baking time.

  • Page 27: Cleaning And Maintenance

    4. Cleaning and maintenance WARNING! Switch off the appliance and let it cool down before cleaning. Disconnect the appliance from the mains before maintenance. Oven  Clean the oven after use.  Switch on the internal light while cleaning.  Clean the interior with warm water and a little bit of washing-liquid. Use a sponge or a soft cloth.

  • Page 28: Removing Of The Oven Door

    4.3 Removing of the oven door 1. Open the door. Open the hinge cover of the door to max. position. 2. Raise the door to the opened hinge cover with an angle of 15 to the front frame. Then pull it out in forward direction. Reinstalling of the oven door 1.

  • Page 29: Technical Data

    1. Switch off the entire appliance. 2. Disconnect the appliance from the mains (fuse box of your household power supply). 3. Contact your aftersales service. Check the schedule below before you contact your aftersales service. MALFUNCTION POSSIBLE CAUSES MEASURES Appliance does not work at all. ...

  • Page 30: Waste Management

    Voltage/frequency 220~240V AC/50 Hz Drip tray/grillage Cable 120 cm Shock-proof plug  Dimensions appliance H*W*D in cm 59.50*59.50*57.50 Dimensions packaging H*W*D in cm 66.80*64.80*67.00 Weight net/gross in kg 27.30/30.80 6. Waste management 1. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children.

  • Page 31: Guarantee Conditions

    7. Guarantee conditions for large electric appliances, PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication.

  • Page 32: Repertoire

    Cher client ! Nous tenons à vous remercier pour l'achat d'un produit de notre vaste gamme d'appareils électroménagers. Veuillez lire le mode d'emploi en entier avant d'utiliser l'appareil pour la première fois. Conservez le présent mode d’emploi dans un lieu sûr pour référence ultérieure. Si vous transmettez l'appareil à un tiers, remettez-lui aussi ce mode d'emploi.

  • Page 33: Consignes De Sécurité

    Les chiffres figurant dans le présent mode d’emploi peuvent différer dans certains détails de la conception actuelle de votre appareil. Néanmoins, dans un tel cas, veuillez suivre les instructions. Contenu non compris. Le fabricant se réserve le droit d’apporter toute modification qui n'a pas d’influence sur les fonctions de l'appareil.
  • Page 34 L’appareil est conçu uniquement pour un usage à l’intérieur. L’appareil n’est pas prévu pour être utilisé à des fins commerciales, pendant le camping et dans les transports en commun. Veuillez utiliser l’appareil conformément uniquement à son usage prévu. Ne laissez pas quelqu’un qui ne connaît pas bien le présent mode d’emploi utiliser l’appareil.
  • Page 35 4. Dans le cas d'un événement provoqué par un dysfonctionnement technique, débranchez l'appareil du secteur. Signalez le dysfonctionnement à votre centre de service de sorte à ce qu'il puisse être réparé. 5. N’utilisez pas d’adaptateurs, de prises multiples et de rallonges pour brancher l'appareil au secteur.
  • Page 36 2. N’utilisez pas de détergents agressifs, abrasifs et âcres ou des objets acérés pour nettoyer la porte du four. Sinon, vous risquez de rayer la surface et d’endommager le verre. 3. Ne mettez pas d’ustensiles ou de plateaux de cuisson directement sur la base à l'intérieur du four.

  • Page 37: Installation

    2. Installation 2.1 Déballage et installation 1. Déballez l'appareil avec soin. Débarrassez-vous de l'emballage comme décrit dans le chapitre de gestion des déchets. 2. Enlevez complètement la protection pour le transport. Soyez très prudent et n’utilisez pas de détergents agressifs ou abrasifs pour enlever les résidus de la protection pour le transport.

  • Page 38: Connexion Électrique

    Fig. 1 2.3 Connexion électrique Les instructions pour l’installateur (professionnel qualifié) L'appareil est conçu pour être connecté à une alimentation en électricité de 230V- 50Hz. La puissance totale absorbée est de 3000W. Le câble utilisé pour la connexion doit avoir une coupe transversale de 1,5 mm .

  • Page 39: Fonctionnement

    de 250V, 20A. À aucun moment, l'interrupteur ne doit freiner le câble de terre jaune-vert.  Le câble doit être placé de telle manière qu'il ne peut toucher une zone à haute température à aucun moment après l'installation et la connexion. 3.

  • Page 40: Fonctions Du Four

    Le positionnement correct des plateaux est obligatoire pour la sécurité du fonctionnement de l'appareil. Sinon, les aliments chauds ou les ustensiles de cuisine peuvent glisser des plateaux lorsque vous les enlevez. 3.2 Fonctions du four 50-250 Vous pouvez choisir une température de 50 à 250 La lumière intérieure s’allume, par exemple, lors du nettoyage du four.

  • Page 41: Les Économies D'énergie

     Faites cuire la viande avec un poids de plus de 1 kg dans le four. Faites cuire les petits morceaux de nourriture sur la table de cuisson.  Utilisez uniquement des ustensiles résistant au four. Vérifiez à ce que leurs poignées soient aussi résistantes au four.

  • Page 42: Changement De L'ampoule

    éponge ou un chiffon doux. N’utilisez jamais de détergents abrasifs ou agressifs.  Si vous utilisez le détergent spécial pour le four, vérifiez à ce que le détergent est conçu pour votre appareil (les instructions sur l’emballage du détergent).  Tout dégât causé à l’appareil par un produit de nettoyage ne sera pas réparé gratuitement, même si la période de garantie de l’appareil est toujours valide.

  • Page 43: Démontage De La Porte Du Four

    4.3 Démontage de la porte du four 1. Ouvrez la porte. Ouvrez la protection de la charnière de la porte au maximum. 2. Soulevez la porte jusqu’à la protection de la charnière ne s’ouvre avec un angle de 15 jusqu’au cadre frontal. Puis, tirez vers l'avant. Réinstallation de la porte du four 1.

  • Page 44: Données Techniques

    endommagée. 5. Données techniques Nom du fournisseur Modèle Indice d’efficacité énergétique (cavité IEE) 106.1 Nombre par cavité Source de chaleur par cavité Électricité Modèle Four encastré n Panneau de commande Panneau en acier inoxydable Catégorie d’efficacité énergétique Consommation / conventionnel d’énergie 0.89 kW/h Volume net du four en l 70.00...

  • Page 45: Gestion De Déchets

    6. Gestion de déchets 1. Lors du déballage, les matériaux d'emballage (sacs en polyéthylène, des morceaux de polystyrène, etc.) doivent être tenus hors de la portée des enfants. RISQUE D’ÉTOUFFEMENT ! 2. Les anciens appareils et les appareils non-utilisés doivent être envoyés pour être éliminés dans un centre responsable de recyclage.

  • Page 46: Service Information

    Veuillez contacter le magasin où vous avez acheté l’appareil Änderungen vorbehalten Subject to alterations Sous réserve de modification Stand Updated Mis à jour 03.02.2015 02/03/2015 03/02/2015 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
