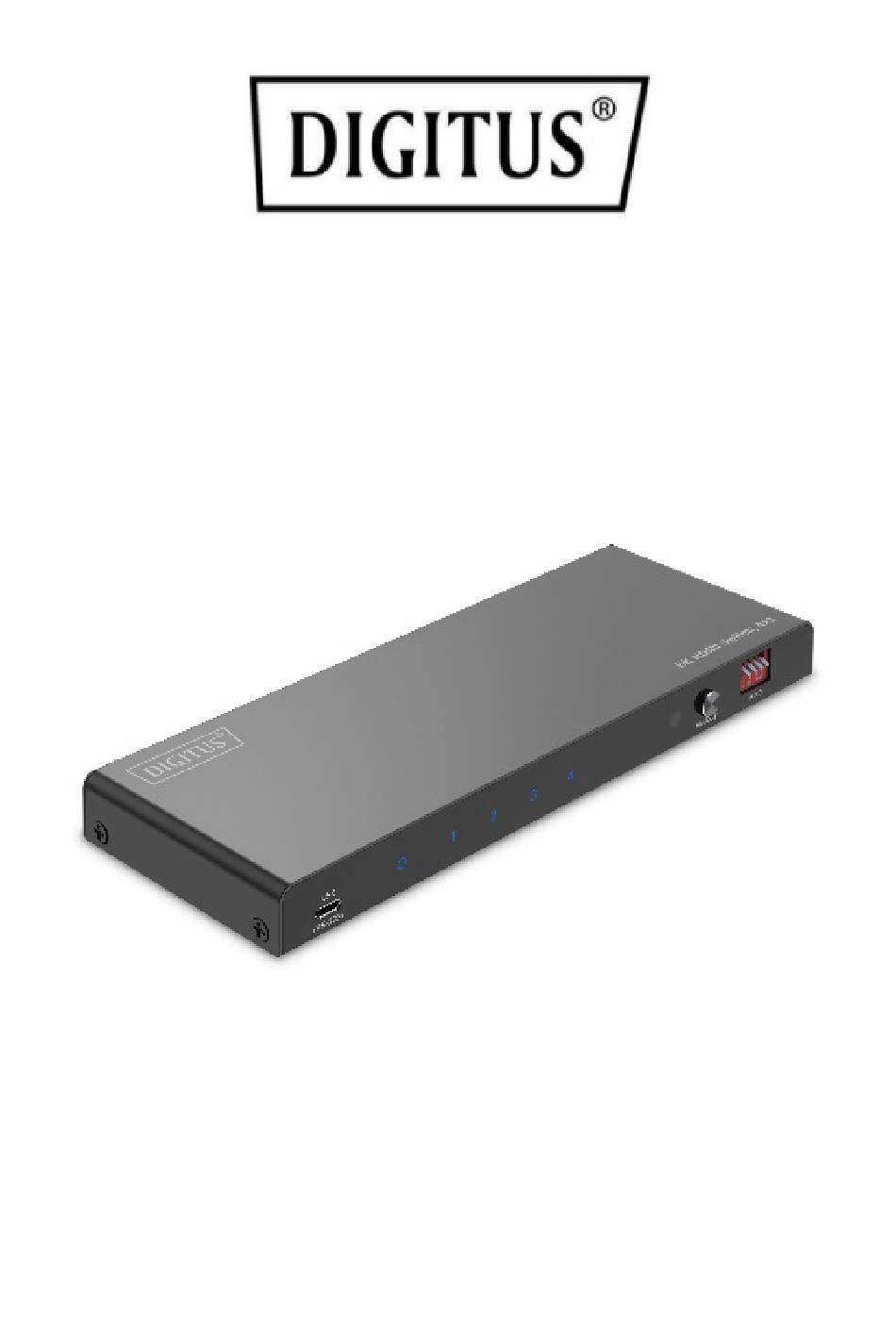

- Page 1 8K HDMI Switch, 4x1 Guide d'installation rapide DS-55335...
- Page 2 1. Introduction Le switch DIGITUS® 8K HDMI, 4x1 offre des connexions HDMI supplémentaires pour votre écran de sortie - 4 sources de signaux peuvent être connectées à l'écran via une seule connexion HDMI. De même, les signaux audio peuvent être découplés via Toslink ou une prise stéréo de 3,5 mm et être lus séparément.
- Page 3 4. Caractéristiques techniques Ports d'entrée HDMI x 4 Ports de sortie HDMI x 1 Gamme de 50/60/ 120Hz fréquences verticales Largeur de bande de 12Gbps/1200MHz per canal l'amplificateur vidéo (48Gbps tous canaux confondus) Entrelacé (50&60Hz) 480i,576i,1080i Progressif (50&60Hz) 480p,576p,720p,1080p,4K@24/30Hz, 4K@50/60/120Hz, 8K@24/30/50/60Hz Température de 0℃...
- Page 4 5. Description du panneau USB (service) : Réservé à l'usage de l'usine O : Indicateur LED pour la sortie HDMI 1-4 : Indicateur LED pour la sortie HDMI 1-4 Port récepteur IR SELECT : Bouton de sélection de la source d'entrée EDID : Trois boutons de sélection EDID pour downscaler, auto et copy INPUT 1-4 : Port d'entrée HDMI 1-4...
- Page 5 6. Formats pris en charge • Prise en charge du format vidéo 3D complet • Prise en charge de la résolution haute définition 8K@60Hz 4:4:4, 4K@120Hz et 1080P@240Hz • Prise en charge d'une bande passante de 1200 MHz/12 Gbps par canal (48 Gbps pour tous les canaux) •...
- Page 6 ↓=HAUT ↑=bas Code 4 3 2 1 Paramètre EDID Description binaire 0000 ↓↓↓↓ Copier l'EDID de la sortie HDMI1 0001 ↓↓↓↑ 8Kx4K@60 4:4:4/8Kx4K@30 4:4:4/4Kx2K@120Hz 4:4:4, 48G, HDR10, 2CH AUDIO 0010 ↓↓↑↓ 8Kx4K@60 4:4:4/8Kx4K@30 4:4:4/4Kx2K@120Hz 4:4:4, 48G, HDR10, DOLBY/DTS 5.1 0011 ↓↓↑↑...
- Page 7 1001 ↑↓↓↑ 4Kx2K@60, 10.2G, HDR10, HD AUDIO 1010 ↑↓↑↓ 1080p, 2CH AUDIO 1011 ↑↓↑↑ 1080p, DOLBY/DTS 5.1 1100 ↑↑↓↓ 1080p, HD AUDIO 1101 ↑↑↓↑ 1280x720p@60 DVI 1110 ↑↑↑↓ 1920x1080p@60 DVI 1111 ↑↑↑↑ 4Kx2K@30, 10.2G, HDR, 2CH AUDIO...
- Page 8 7. Schéma de connexion...
- Page 9 8. Dépannage Q : Le voyant d'alimentation est éteint et le produit ne fonctionne pas. Comment puis-je résoudre ce problème ? R : Commencez par vérifier les éléments suivants : 1. Assurez-vous que l'entrée HDMI et l'alimentation de votre appareil sont correctement connectées et que l'appareil est sous tension.
- Page 10 Clause de non-responsabilité Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3...
