Résistance du Sable

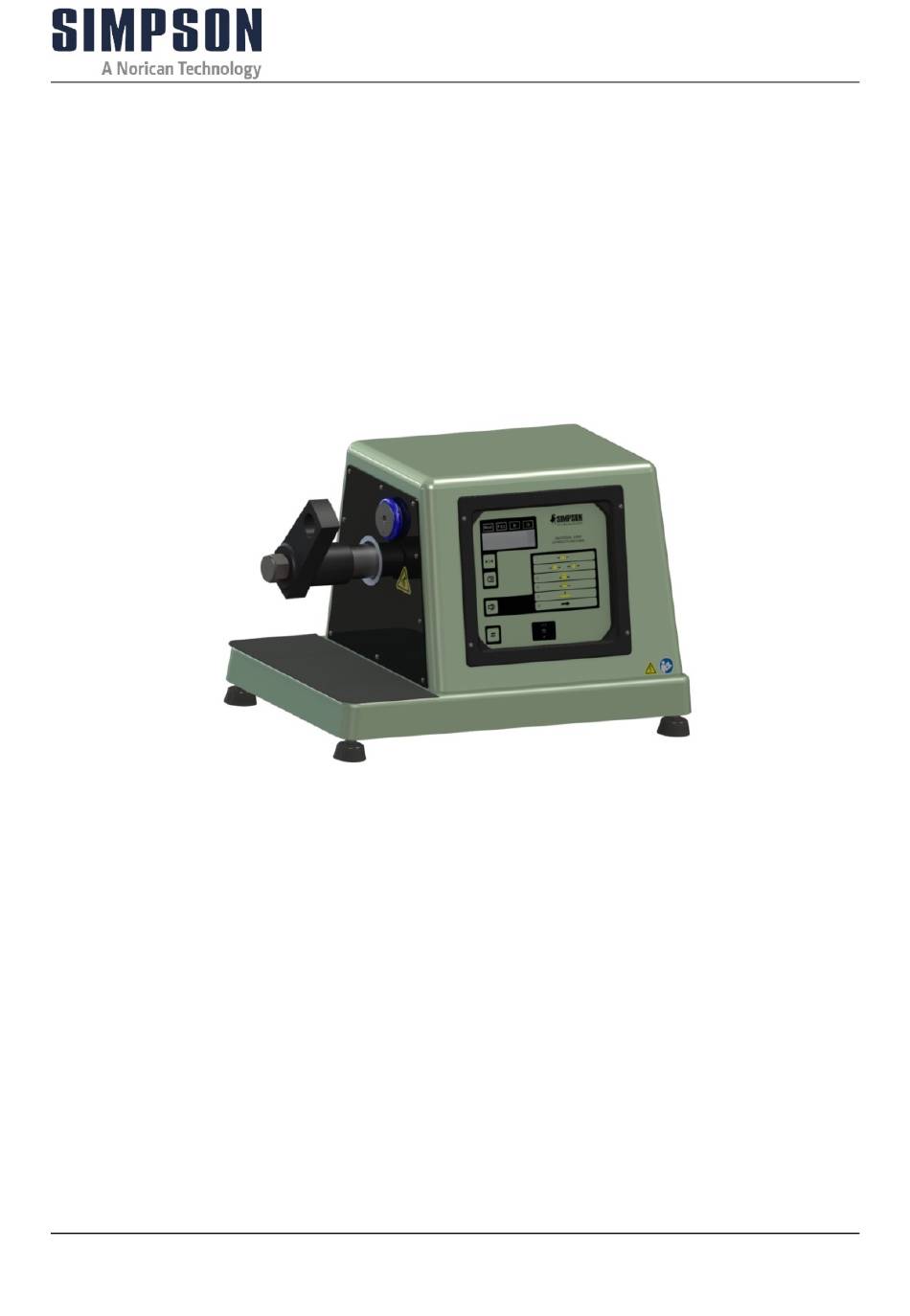

Modèle 42104
Accessoires:
Modèle
42104C
42104D
42104E
42104F
42104H
42104K
42104L
42104N
42104P
211219
