NFS Supra
3.4 Procédure d'installation
L'installation du central de détection d'incendie NFS Supra, en ligne avec le concept
, comprend deux étapes: l'installation de la plaque de montage et l'installation
du boîtier du central. Les détails de chaque étape sont fournis dans les sections suivantes.

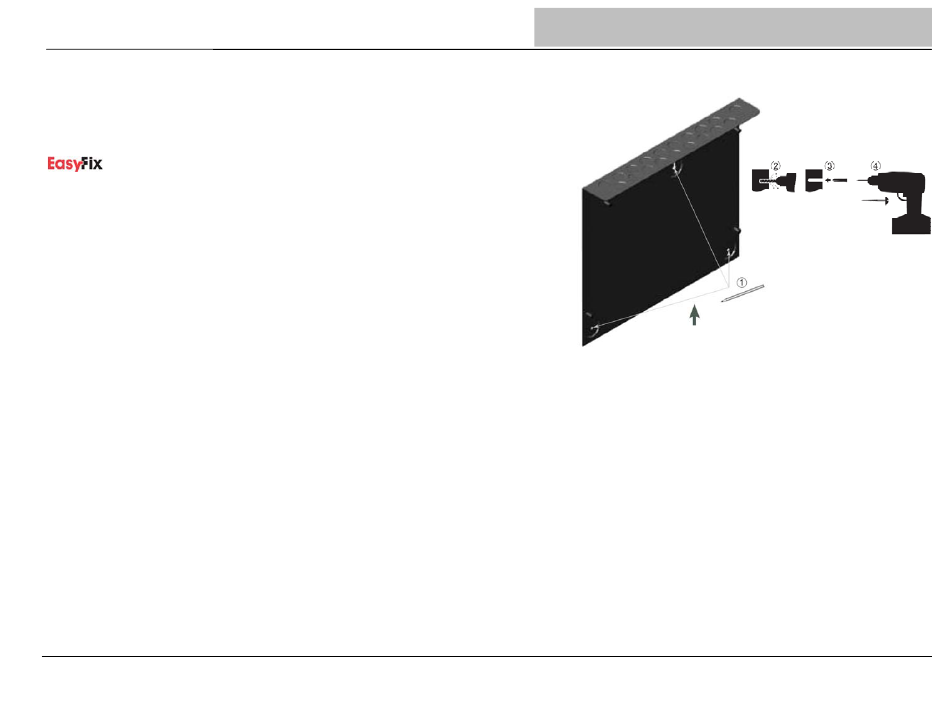

3.4.1 Installation de la plaque de montage
Afin d'empêcher toute distorsion, le support de montage du NFS Supra DOIT être installé
le plus à plat que possible contre le mur, p.ex. avec une déviation de niveau de maximum
3mm entre les deux points. Lorsque le mur est hors tolérance, utilisez des morceaux de
l'emballage afin d'être conforme à ces exigences.
Etape 1:
• Gardez la plaque de montage dans la position exigée sur le mur et marquez
la position des 3 trous de fixation. Utilisez un niveau afin de s'assurer qu'ils sont à niveau.
• Retirez la plaque de montage du mur et forez les 3 trous.
• Utilisez des chevilles ou équivalent (Ø 6mm) pour les 3 trous.
Etape 2:
• Visez la plaque de montage au mur, en utilisant à cette étape le trou de fixation supérieur
et des vis appropriées.
Etape 3:
• Alignez les 2 trous du bas de la plaque de montage avec les deux trous forés précédemment.
• Utilisez des vis appropriées pour fixer la plaque de montage au mur.
Etape 4:
• Libérez les entrées de 20 mm pour les presse-étoupes que vous allez utiliser pour l'introduction des câbles.
HLS-MN-025 v.03
www.honeywelllifesafety.es
Installation
Manuel d'installation et d'utilisation
Page 18
