AKO 16526A V2 Manuel D'utilisateur

AKO 16526A V2 Manuel D'utilisateur

Masquer les pouces Voir aussi pour 16526A V2:

Publicité

Liens rapides

Télécharger ce manuel
fr
3516526A33 Ed. 01

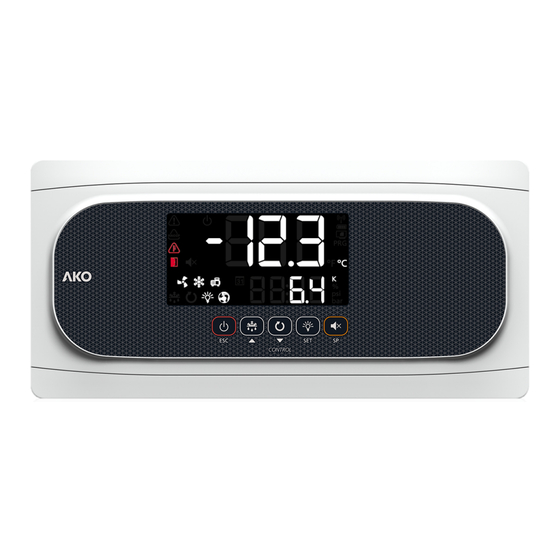

AKO-16526A V2
Contrôleur avancé de température et détendeur
électronique pour chambre froide
Manuel d'utilisateur

Publicité

loading

Manuels Connexes pour AKO 16526A V2

Sommaire des Matières pour AKO 16526A V2

  • Page 1 3516526A33 Ed. 01 AKO-16526A V2 Contrôleur avancé de température et détendeur électronique pour chambre froide Manuel d'utilisateur...
  • Page 2 Spécifications techniques ........................42 AKO Electromecánica vous félicite et vous remercie d'avoir acheté notre produit qui a été développé et fabriqué à l'aide des technologies les plus innovantes ainsi que des processus de production et de contrôle de la qualité rigoureux.
  • Page 3 0,25 °C (Câble pour prolongation de sondes, réf. AKO-15586 / AKO-15586H.. Raccor- der le treillis à la terre uniquement sur une des extrémités). -Les sondes Pt1000 peuvent être rallongées jusqu’à 25 m à l’aide du câble de rallonge des sondes AKO-15586 / AKO-15586H.
  • Page 4 3516526A33 Ed. 01 Présentation Le contrôleur avancé AKO-16526A pour chambres froides dispose d'un mode de fonctionnement SELFDRIVE qui contrôle les ventilateurs de façon autonome (sans paramétrage) et diminue les dégivrages de façon adaptée pour optimiser le rendement de la chambre froide : en maximisant le temps en consigne et en minimisant les coûts liés à...
  • Page 5 3516526A33 Ed. 01 Description 1 : Affichage 2 : Clavier Fixe : Mode Stand-By actif, le réglage est arrêté. Fixe : Le mode SELFDRIVE est activé. Clignotement : Processus d'arrêt contrôlé du Clignotement : Une erreur a été détectée en réglage en cours.
  • Page 6 3516526A33 Ed. 01 Clavier Appuyez pendant 3 secondes pour activer/désactiver le mode Stand-By. Dans ce mode, le réglage s'arrête et l'écran affiche l'icône m. Dans le menu de programmation, sortez du paramètre sans enregistrer les changements, revenez au niveau précédent ou sortez de la programmation. Un appui court affiche la température de la sonde S2 pendant 10 secondes (Si elle est activée).
  • Page 7 3516526A33 Ed. 01 Installation - Retirez les enjoliveurs (1). - Tournez les vis (2) d'un quart de tour dans le sens antihoraire et ouvrez la porte (3). - Installez les presse-étoupes (4 / 5) nécessaires en perçant des orifices sur les points présents sur le boîtier. - Marquez et percez les orifices dans le mur à...
  • Page 8 3516526A33 Ed. 01 Installation des sondes Pour obtenir le rendement maximal du contrôleur avancé, l'installation correcte des sondes est essentielle car celles- ci sont chargées de calculer le coefficient de transfert thermique de l'évaporateur, d'évaluer le début et la fin des dégivrages et de diagnostiquer les problèmes dans l'évaporateur.
  • Page 9 3516526A33 Ed. 01 Câblage Couper systématiquement l’alimentation avant de procéder au câblage. Les sondes et leurs câbles ne doivent JAMAIS être installés dans une conduite à côté de câbles élec- triques, de commande ou d'alimentation. Le circuit d’alimentation doit être muni d’un interrupteur de déconnexion situé à proximité de l’appareil (2 A, 230 V minimum).
  • Page 10 3516526A33 Ed. 01 Configuration initiale Le contrôleur AKO-16526 peut s’adapter à différents types d’installation selon les différentes options choisies dans l’assistant initial. Avant d’effectuer le branchement, assurez-vous de bien connaître les détails de l’installation pour réaliser la confi- guration. Il est recommandé de noter les points suivants : Compresseur Si le contrôleur doit activer et désactiver le compresseur (InI =2, 3, 5, 6, 7 ou 8) ou si le compresseur s’active et se...
  • Page 11 3516526A33 Ed. 01 SET POINT de surchauffe Noter la valeur de surchauffe optimale souhaitée. Assistant Lorsqu'il est alimenté pour la première fois, l'appareil entre en mode ASSIS- TANT. L'écran affiche le message In{ clignotant avec 0. Les touches  et  modifient la valeur, la touche SET accepte la valeur et passe à...
  • Page 12 3516526A33 Ed. 01 Étape 3 : Définir le type de gaz réfrigérant utilisé. u02 = 0 u02 = 1 u02 = 2 R404A R134A R407A u02 = 3 R407F u02 = 4 R410A u02 = 5 R450A u02 = 6 u02 = 7 u02 = 8 R513A...
  • Page 13 3516526A33 Ed. 01 Étape 11 : Choix du Set Point de surchauffe (Consulter page 18) Étape 12 : Configurer le reste des paramètres par défaut ? dFP = 0 Non, les autres paramètres ne se modifient pas  /  / SET dFP = 1 Oui, les autres paramètres se configurent sur leur valeur par défaut Cette option n’apparaît que si ce n’est pas la première fois que l’assistant est exécuté.
  • Page 14 3516526A33 Ed. 01 Alarme externe sévère activée (par entrée numérique) (Consulter page 28). Active le relais d'alarme et l'alarme sonore. Alarme de dégivrage interrompue pour durée écoulée, le temps défini en d1 a été dépassé (Consulter page 30). Active le relais d'alarme et l'alarme sonore. Alarme HACCP, la température a atteint la valeur du paramètre h1 pendant une durée supérieure à...
  • Page 15 3516526A33 Ed. 01 Calibrage en cours, éviter dans la mesure du possible l'ouverture de la chambre pendant le processus. Pour de plus amples informations, voir (Consulter page 16) Clignotant avec température : La configuration a été modifiée de 1 à 2 évaporateurs ou vice-versa.
  • Page 16 3516526A33 Ed. 01 Mode SELFDRIVE Si le mode SELFDRIVE est activé (configuration par défaut), l'équipement évalue périodiquement le transfert de chaleur de l'évaporateur, en gérant les ressources disponibles pour le maximiser. Les dégivrages sont minimisés, en s'adaptant aux conditions changeantes de la chambre, en réduisant l'apport de chaleur à...
  • Page 17 3516526A33 Ed. 01 Réglage du froid Contrôle du solénoïde (relais COOL) SP+C1 Si vous avez choisi u00 = 0 dans l’assistant, le réglage de la production de froid s’effectue via l’ouverture et la fermeture de la soupape solénoïde, qui envoie du liquide au détendeur thermostatique.
  • Page 18 AKO-16526 assure une régulation stable de la surchauffe et une réponse rapide aux oscillations de pression ou de charge, offrant ainsi un haut niveau de sécurité pour l’installation.
  • Page 19 3516526A33 Ed. 01 Fonction de Pump Down Cette fonction prévient les problèmes dans le compresseur causés par des mouvements du fluide de refroidissement par une technique d'arrêt/démarrage de l'installation, contrôlée par le solénoïde de liquide, le pressostat de basse pression et le compresseur. Cette fonction est uniquement disponible pour les options InI 2, 5 et 7 et nécessite la connexion d'un pressostat de basse pression à...
  • Page 20 3516526A33 Ed. 01 Réglage du froid avec deux sondes de température (S1 + S3) Cela nécessite de configurer l'entrée D2/S4 comme 2 sonde de température de chambre (I20 = 10). L'équipement ajuste la température de la chambre en tenant compte de la lecture des deux sondes. . Le paramètre C25 permet de définir l'influence de la sonde S3 au niveau de l'ajustement.
  • Page 21 « Changement de Set Point » (I10 ou I20 = 4). L'activation grâce à cette méthode annule toute autre activation et peut uniquement être désactivée en utilisant la même méthode. Via l'application AKONet. Nécessite que l'appareil soit connecté à un réseau Modbus (Consulter page 41). Via le module CAMM et l'application AKO CAMM tool. EXEMPLE : (SP+C12)+C1...
  • Page 22 3516526A33 Ed. 01 Gestion de la porte Mode de fonctionnement standard (CE = 0) La gestion de la porte permet de contrôler le comportement de l'installation en cas d'ouverture de la porte de la chambre via les paramètres C22 et C23. Le paramètre C22 définit si la production de froid s'arrête en cas d'ouverture de la porte.
  • Page 23 3516526A33 Ed. 01 Dégivrage Types de dégivrage Il existe 5 types de dégivrage possibles en fonction de l'option choisie dans l'assistant (InI) : Électrique (InI = 1, 2 et 3) (d7 = 0) Le dégivrage s'effectue grâce aux résistances électriques, apportant de la chaleur à l'évaporateur. Le fonctionnement des ventilateurs dans ce mode dépend du paramètre F3, le compresseur et le solénoïde sont arrêtés.
  • Page 24 3516526A33 Ed. 01 Contrôle du dégivrage en mode standard (CE = 0) Max. d1 TEMPS DÉGIVRAGE RÉGLAGE DU FROID DÉGIVRAGE RETARD DÉMARRAGE RÉGLAGE DU FROID D'ÉGOUTTEMENT VENTILATEURS MESSAGE « DEF » SP+C1 Démarrage du dégivrage Le dégivrage sera lancé si : •...
  • Page 25 3516526A33 Ed. 01 Contrôle du dégivrage en mode SELFDRIVE (CE = 1) Les dégivrages en mode SELFDRIVE ne sont pas programmés, mais l'équipement évalue le fonctionnement de la chambre et gère les dégivrages en fonction des besoins de l'installation. Si une diminution du rendement de la chambre est détectée en raison de la formation de givre dans l'évaporateur, le dégivrage est activé...
  • Page 26 3516526A33 Ed. 01 Autres paramètres du dégivrage (applicables en mode standard et en mode SELFDRIVE) Temps d'égouttement Il est mis en place via le paramètre d9 et définit le temps ajouté à la fin du dégivrage pour permettre l’évacuation des restes d’eau du dégivrage de l’évaporateur, au cours duquel il n’y a aucun réglage du froid. Retard de démarrage des ventilateurs Il est mis en place via le paramètre F4 et permet que les possibles gouttes déposées dans l'évaporateur soient congelées avant d'activer les ventilateurs, en évitant qu'elles ne sortent en étant projetées dans la chambre.
  • Page 27 3516526A33 Ed. 01 Autres paramètres Via le paramètre d5, il est possible de configurer si l'appareil réalise (d5 = 1) ou pas (d5 = 0) un dégivrage lors de la réception de l'alimentation (première mise en marche ou après une coupure de courant). Si vous choisissez l'option SI (d5 = 1), le dégivrage démarrera une fois le temps de retard défini dans le paramètre d6 écoulé.
  • Page 28 3516526A33 Ed. 01 Alarmes L'appareil avertit l'utilisateur via un message à l'écran, l'activation d'un relais (si un relais a été configuré comme alarme) et une alarme sonore, lorsque les critères programmés dans les paramètres sont réalisés. Alarme de température maximum / minimum Affiche le message AK ou AL lorsque la température dans la sonde 1 atteint la valeur configurée dans les paramètres A1 (température maximale) et A2 (température minimale).
  • Page 29 3516526A33 Ed. 01 Alarme HACCP Active l'alarme en cas de détection de situations pouvant mettre en danger l'intégrité des produits conservés dans la chambre. Si la température de la chambre est supérieure à celle définie dans le paramètre h1, pendant une durée supérieure à celle définie dans le paramètre h2, l'alarme s'active, en affichant le message HCP à...
  • Page 30 3516526A33 Ed. 01 Retards d'alarmes Ces retards évitent d'afficher certaines alarmes afin de permettre à l'installation de retrouver son fonctionnement normal après certains évènements. • Retards au niveau de la mise en marche (A3) : Retarde l'activation des alarmes de température lors de la mise sous tension (mise en marche ou après une coupure d'alimentation électrique) ou lors de la sortie du mode Stand-by.
  • Page 31 3516526A33 Ed. 01 Contrôle de l'éclairage Nécessite de configurer le relais AUX 1 ou AUX 2 comme « Lumière » (o00, o10 ou o20 = 2). L'allumage et l'arrêt des lumières sont contrôlés par : • Le bouton-poussoir LUMIÈRE : Une pulsation allume ou éteint les lumières. •...
  • Page 32 3516526A33 Ed. 01 Relais AUX 3 • Désactivé (o20 = 0) : Ne réalise aucune fonction. • Alarme (o20 = 1) : Active le relais chaque fois qu'une alarme se produit (Consulter page 28) • Lumière (o20 = 2) : Contrôle le fonctionnement de la lumière de la chambre (Consulter page 31). •...
  • Page 33 3516526A33 Ed. 01 Configuration Menu de programmation réduit Permet de configurer rapidement les paramètres les plus utilisés. Pour y accéder, appuyer sur la touche SET pendant 3 secondes. Menu de programmation réduit HORS DE PROGRAMMATION PROGRAMMATION 20 s Indication Valeurs Paramètres température 3 s.
  • Page 34 3516526A33 Ed. 01 Menu de programmation étendu Dans le menu de programmation étendu, vous pouvez configurer tous les paramètres de l'appareil pour l'adapter aux besoins de votre installation. Pour y accéder, appuyer sur la touche SET pendant 6 secondes. IMPORTANT : Si la fonction du mot de passe a été configurée comme blocage du clavier (b10 = 2), ou comme blocage de l'accès aux paramètres (b10 = 1) lors d'une tentative d'accès à...
  • Page 35 3516526A33 Ed. 01 Paramètres Réglage et contrôle Description Valeurs Min. Déf. Max. SP Réglage de température (Set Point) ºC/ºF -50 0,0 99 CE Mode SELFDRIVE 0 = Désactivé 1= Activé C0 Calibrage de la sonde 1 (offset) ºC/ºF -4,0 0,0 4,0 C1 Différentiel de la sonde 1 (hystérésis) ºC/ºF 1,0 2,0 20,0...
  • Page 36 3516526A33 Ed. 01 Dégivrage Description Valeurs Min. Déf. Max. d0 Fréquence de dégivrage (délai entre 2 démarrages) d1 Durée maximale du dégivrage (0 = dégivrage désactivé) min. Type de message pendant le dégivrage : 0 = Affiche la température réelle ; 1 = Affiche la température au début du dégivrage ;...
  • Page 37 3516526A33 Ed. 01 Détendeur Description Valeurs Min. Déf. Max. Type de détendeur : 1 = DE type PWM 2 = DE type stepper Sh Set Point de surchauffe Type de gaz réfrigérant : 0 = R-404A, 1 = R-134A, 2 = R-407A, 3 = R-407F, 4 = R-410A, 5 = R-450A, 6 = R-513A, 7 = R-744, 8 = R-449A, 9 = R-290, 10 = R-32, 11 = R-448A, 12 =R1234ze, 13 = R23, 14 = R717, 15 = R407C, 16 = R1234yf, 17 = R22, 18 = R454C, 19 = R455A, 20 = R507A, 21 = R515B, 22 = R452A, 23 = R452B,...
  • Page 38 3516526A33 Ed. 01 Alarmes Description Valeurs Min. Déf. Max. A0 Configuration des alarmes de température 0 = Relative au SP 1 = Absolue A1 Alarme de maximum sur sonde 1 (Doit être supérieur au SP) ºC/ºF A2 99,0 99,0 A2 Alarme de minimum sur sonde 1 (Doit être inférieur au SP) ºC/ºF -50 -50 A1 Retard d'alarmes de température à...
  • Page 39 3516526A33 Ed. 01 Configuration de base Description Valeurs Min. Déf. Max. b00 Retard de toutes les fonctions lors de la réception d'alimentation électrique min. b01 Temporisation éclairage chambre min. Fonction du mot de passe (Password) 0 = Inactif 1 = Blocage de l'accès aux paramètres 2 = Blocage du clavier Mot de passe (password) b20 Adresse MODBUS...
  • Page 40 3516526A33 Ed. 01 Entrées et sorties Description Valeurs Min. Déf. Max. Configuration du relais AUX1 : 0 = Désactivé, 1 = Compresseur/Résistance carter, 2 = Lumière, 3 = Contrôle virtuel, 4 = Alarme, 5 = Résistance cadre porte, 6 = Résistance de drainage Configuration du relais AUX2 : 0 = Désactivé, 1 = Alarme, 2 = Lumière, 3 = Contrôle virtuel, 4 = Dégivrage 2 évaporateur, 5 = Résist.
  • Page 41 AKO-5012 AKO-80039 AKO-80039 Tr-: Jaune RS-485 >25 ** Tr+: Orange GND: Noir CAMRegis AKOGAS AKOControl* AKOALARM SECURE AKOControl* AKOCORE CONTRO L Aucune résistance de terminaison requise. *Contrôleur AKO avec communication. **Si vous raccordez plus de 25 appareils, utilisez un AKO-80024.
  • Page 42 Précision thermométrique ..........................± 1 ºC Tolérance des sondes (NTC/Pt1000) à 25 ºC .....................± 0,4 ºC Entrées S1 à S4 Sonde ............Sonde NTC AKO-14950 / 14950-8 ou sonde Pt1000 Température ambiante de travail ......................-10 à 40 ºC Température ambiante de stockage ..................
  • Page 43 3516526A33 Ed. 01...
  • Page 44 Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelone • Espagne www.ako.com L'entreprise AKO se réserve le droit de fournir du matériel pouvant être légèrement différent à celui décrit dans ses fiches techniques. Informations mises à jour sur notre site Internet.
