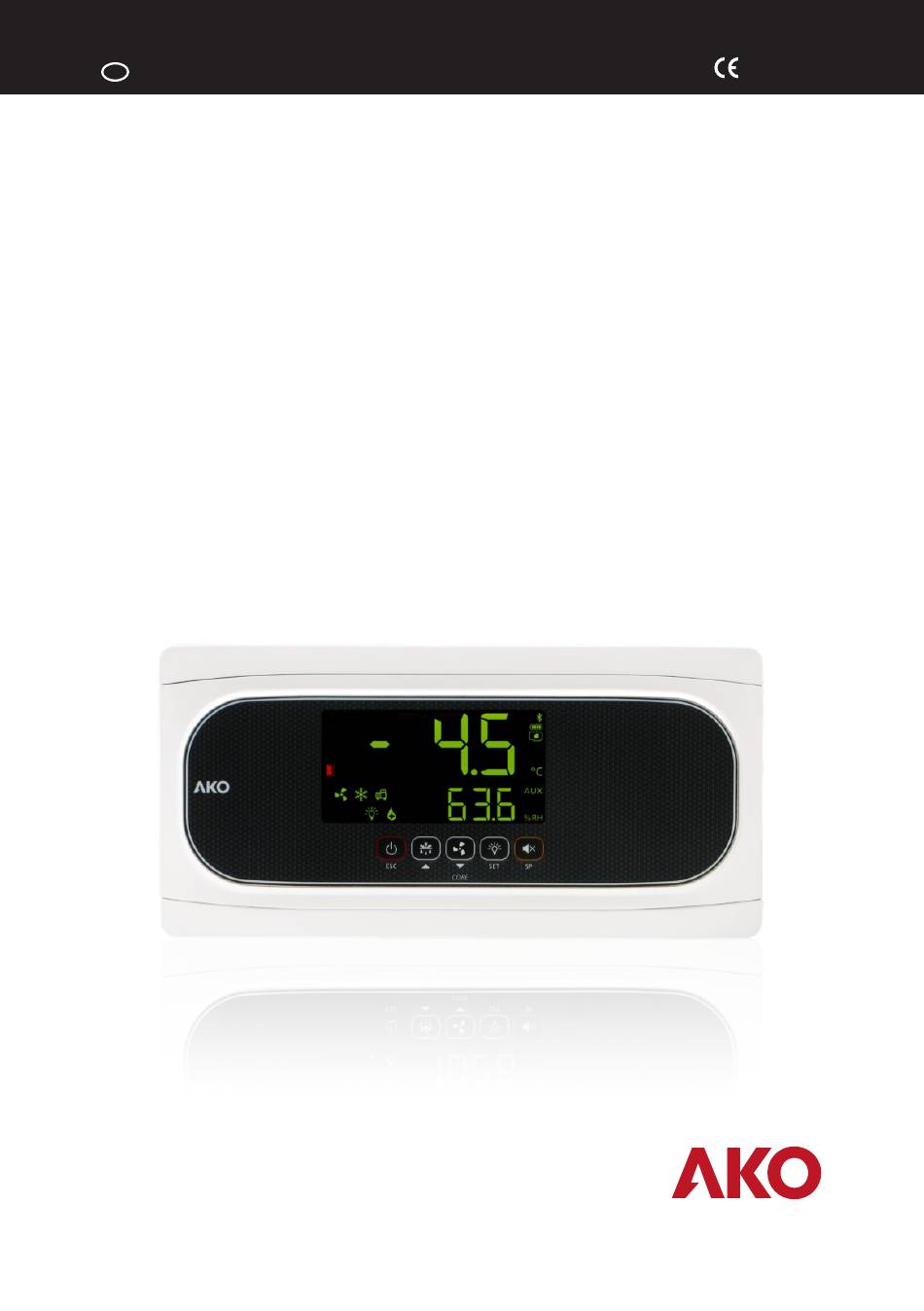

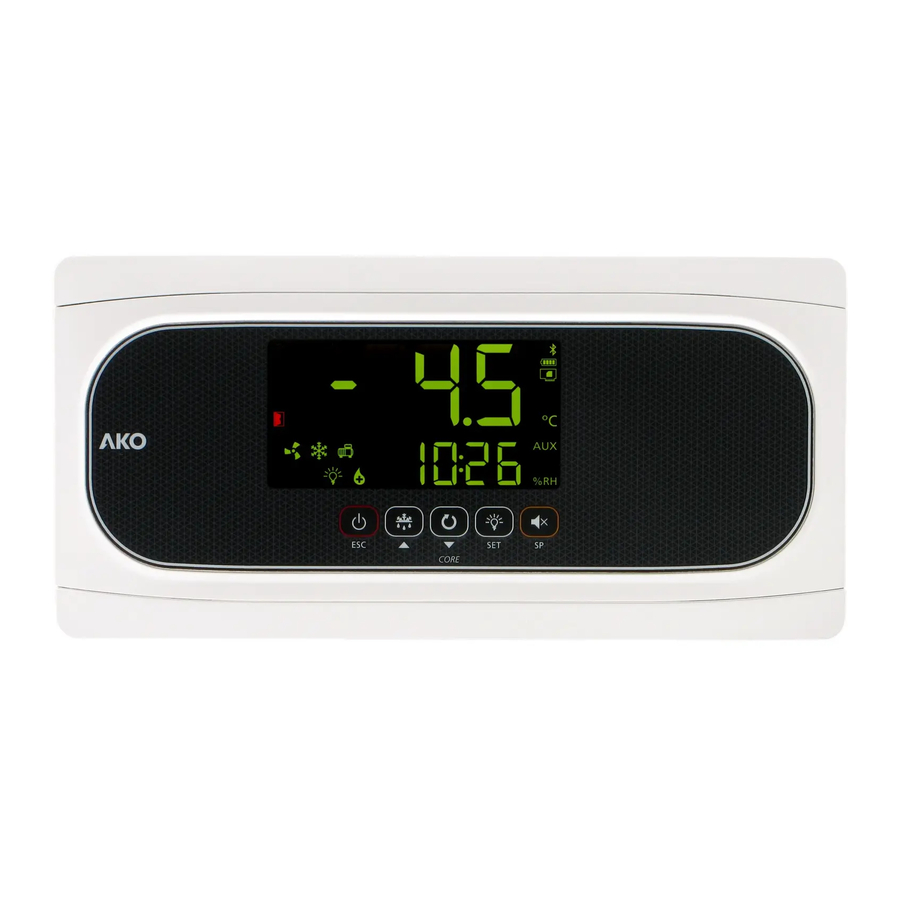

- Page 1 1662H403 Ed.03 AKO-16624 Contrôleur de température et d'humidité pour chambre froide Manuel d'utilisation...
-
Page 2: Table Des Matières
Spécifications techniques ........................31 Accessoires............................32 AKO Electromecànica vous remercie d’avoir acheté notre produit qui a été développé et fabriqué à l’aide des technologies les plus innovantes ainsi que des processus de production et de contrôle qualité rigoureux. Notre engagement en faveur de la satisfaction de nos clients et nos efforts continus d’amélioration sont prouvés par les différentes certifications de qualité... -
Page 3: Avertissements
-Entre –40 °C et +20 °C, si la sonde NTC est prolongée jusqu'à 1 000 m avec un câble d'au moins 0,5 mm , l'écart maximum sera de 0,25 °C (Câble pour prolongation de sondes, réf. AKO-15586. Raccorder le treillis à... -
Page 4: Description
1662H403 Ed.03 Description Affiche la température Affiche l'humidité relative / heure (selon b23) Clavier Indicateurs Fixe : Mode Stand-By actif, le réglage est arrêté. Apport de chaleur actif, que ce soit par le biais de résistances d'évaporateur ou par gaz chaud. Clignotement : Processus d'arrêt contrôlé... - Page 5 1662H403 Ed.03 Clavier Appuyez pendant 3 secondes pour activer/désactiver le mode Stand-By. Dans ce mode, le réglage s'arrête et l'écran affiche l'icône m. Dans le menu de programmation, sortez du paramètre sans enregistrer les changements, revenez au niveau précédent ou sortez de la programmation. Un appui court affiche la température de la sonde S2 pendant 2 secondes (Si elle est activée).
-
Page 6: Installation
1662H403 Ed.03 Installation Ø Max. 20 mm -Retirez les enjoliveurs (1). -Tournez les vis (2) d'un quart de tour dans le sens antihoraire et ouvrez la porte (3). -Installez les presse-étoupes (4 / 5) nécessaires en perçant Ø Max. 25 mm des orifices sur les points présents sur le boîtier. -
Page 7: Configuration Initiale
1662H403 Ed.03 Configuration initiale Lorsqu'il est alimenté pour la première fois, l'appareil entre en mode ASSISTANT. L'écran inférieur affiche le message In1 clignotant avec 0. Étape 1 : Type de réglage du froid Étape 3 : Set Point de température Sélectionner l'option appropriée en fonction du type Introduire la valeur du point de consigne (Set Point) souhaitée à... - Page 8 1662H403 Ed.03 Tableau In1 Type d'installation (réglage du froid) Paramètres Réglage Pump Ventilateurs Dégivrage Pd o00 o80 I10 I11 d7 F3 du froid Down évaporateur Mode démo, affiche la température sur l'écran mais ne régule pas la température et n'active pas les relais. Solénoïde Électrique Solénoïde...
-
Page 9: Fonctionnement
1662H403 Ed.03 Fonctionnement Messages MESSAGES Erreur de fonctionnement du Pump Down (Arrêt), le temps configuré dans le paramètre C20 a été dépassé (voir page 15). Le message s'affiche uniquement à l'écran. Erreur de fonctionnement du Pump Down (Démarrage), le temps configuré dans le paramètre C19 a été... - Page 10 1662H403 Ed.03 MESSAGES Demande de mot de passe (Password). Voir paramètres b10 et PAS (voir page 27). Le message s'affiche uniquement à l'écran. Affichés de manière séquentielle avec la température : Le contrôleur est en mode démo, la configuration n'a pas été effectuée. Alarme d'humidité...
-
Page 11: Réglage Du Froid
1662H403 Ed.03 Réglage du froid Contrôle du solénoïde (relais COOL) SPt+C1 Le réglage de la production de froid s'effectue via l'ouverture et la fermeture de la soupape solénoïde. Lorsque la température dans la sonde S1 atteint la valeur du point de consigne (SPt), plus le différentiel de la sonde (C1), le solénoïde s'ouvre et fait descendre la température. -
Page 12: Temporisations De Protection Du Compresseur
1662H403 Ed.03 Temporisations de protection du compresseur Via le paramètre C4, il est possible de sélectionner le type de temporisation à appliquer pour protéger le compresseur. Ces retards évitent les démarrages et arrêts continus du compresseur. Ces temporisations concernent les relais COOL et AUX 1 (Si o00=1) OFF-ON (C4=0): Temps minimum sur OFF avant chaque démarrage. -
Page 13: Types De Réglage En Fonction De L'installation
1662H403 Ed.03 Types de réglage en fonction de l'installation La priorité du contrôleur est le réglage de la température. Humidification + Déshumidification (par apport de froid) - In2: 1 et 2 Pour augmenter l'humidité, l'humidificateur s'active, pour réduire l'humidité, l'apport de froid s'active, à chaque fois que la température est au-dessus du SPt. -
Page 14: Fonctionnement En Cas D'erreur Sur La Sonde Sh
1662H403 Ed.03 Fonctionnement en cas d'erreur sur la sonde SH En cas de défaillance de la sonde SH (panne, déconnexion, etc.), le contrôleur arrête de réguler l'humidité et le message EK apparaît sur l'écran inférieur. Calibrage de la sonde SH Le paramètre rH00 permet de corriger l'humidité... -
Page 15: Fonction De Pump Down
1662H403 Ed.03 Fonction de Pump Down Cette fonction prévient les problèmes dans le compresseur causés par des mouvements du fluide de refroidissement par une technique d'arrêt/démarrage de l'installation, contrôlée par le solénoïde de liquide, le pressostat de basse pression et le compresseur. Cette fonctionne est uniquement disponible pour les options du In{4, 5 et 6 et nécessite la connexion d'un pressostat de basse pression à... -
Page 16: Dégivrage
1662H403 Ed.03 Dégivrage Types de dégivrage Il existe 5 types de dégivrage possibles en fonction de l'option choisie dans l'assistant (In1) : Électrique (InI=1, 4 et 7) (d7=0) Le dégivrage s'effectue grâce aux résistances électriques, apportant de la chaleur à l'évaporateur. Le fonctionnement des ventilateurs dans ce mode dépend du paramètre F3, le compresseur et le solénoïde sont arrêtés. -
Page 17: Retard De Démarrage Des Ventilateurs
1662H403 Ed.03 Retard de démarrage des ventilateurs Il est mis en place via le paramètre F4 et permet que les possibles gouttes déposées dans l'évaporateur soient congelées avant d'activer les ventilateurs, en évitant qu'elles ne sortent en étant projetées dans la chambre. Il évite également l'apport de chaleur dans la chambre causé... -
Page 18: Ventilateurs D'extraction
1662H403 Ed.03 Fonction anti-stratification (uniquement si F2 = 1) Évite que des couches d'air à différentes températures (stratification) ne se forment à l'intérieur de la chambre, en retirant l'air grâce aux ventilateurs de l'évaporateur. Les ventilateurs s'activent en cas d'arrêt d'une durée supérieure à celle définie dans le paramètre F10 et s'arrêtent une fois la durée définie en F11 écoulée. -
Page 19: Alarme D'erreur De Sonde De L'évaporateur En Raison De L'entrée D'humidité
1662H403 Ed.03 Alarme d'erreur de sondes de température Si une des sondes activées est croisée, en circuit ouvert ou hors limites, le message E1, E2 ou E3 s'affiche selon s'il s'agit de la sonde S1, S2 ou S3. Alarme d'erreur de sonde de l'évaporateur en raison de l'entrée d'humidité... -
Page 20: Retards D'alarmes
1662H403 Ed.03 Retards d'alarmes Ces retards évitent d'afficher certaines alarmes afin de permettre à l'installation de retrouver son fonctionnement normal après certains évènements. -Retards au niveau de la mise en marche (A3) : Retarde l'activation des alarmes de température et d'humidité lors de la mise sous tension (mise en marche ou après une coupure d'alimentation électrique). -
Page 21: Mot De Passe (Password)
1662H403 Ed.03 Mot de passe (Password) Permet de protéger la configuration de l'appareil par un code à 2 chiffres (entre 01 et 99). S'il est actif, lorsque vous tentez d'accéder au menu de programmation, le système vous demande le code. Si vous introduisez une valeur erronée, vous ne pouvez pas entrer dans le menu. Le code est défini par le paramètre PAS. -
Page 22: Configuration
1662H403 Ed.03 Configuration Menu de programmation réduit Permet de configurer rapidement les paramètres les plus utilisés. Pour y accéder, appuyer sur la touche SET pendant 3 secondes. Menu de programmation réduit HORS DE EN PROGRAMMATION PROGRAMMATION 20 sec. Indication Paramètres Valeurs température 3 seg. -
Page 23: Menu De Programmation Étendu
1662H403 Ed.03 Menu de programmation étendu Dans le menu de programmation étendu, vous pouvez configurer tous les paramètres de l'appareil pour l'adapter aux besoins de votre installation. Pour y accéder, appuyer sur la touche SET pendant 6 secondes. IMPORTANT : Si la fonction du mot de passe a été configurée comme blocage du clavier (b10 = 2), ou comme blocage de l'accès aux paramètres (b10 = 1) lors d'une tentative d'accès à... - Page 24 1662H403 Ed.03 Parámetros Réglage et contrôle de la température Description Valeurs Min. Def. Max. Réglage de température (Set Point) ºC/ºF Calibrage de la sonde 1 (Offset) ºC/ºF -5.0 Différentiel de la sonde 1 (Hystérésis) ºC/ºF 20.0 Blocage supérieur du point de consigne (il est impossible de fixer au-delà de ºC/ºF cette valeur) Blocage inférieur du point de consigne (il est impossible de fixer en-dessous de...
-
Page 25: Réglage Et Contrôle De L'humidité
1662H403 Ed.03 Réglage et contrôle de l'humidité Description Valeurs Min. Def. Max. Réglage de l'humidité (Set Point d'humidité) % HR rX00 Calibrage de la sonde d'humidité (offset) % HR rX01 Différentiel de la sonde d'humidité (hystérésis) % HR rX02 Blocage supérieur du SPH (impossible de fixer au-dessus de cette valeur) % HR rH03 rX03... -
Page 26: Ventilateurs D'évaporateur
1662H403 Ed.03 Ventilateurs d'évaporateur Description Valeurs Min. Def. Max. Température d'arrêt des ventilateurs par sonde 2 ºC/ºF Différentiel de la sonde 2 (hystérésis) ºC/ºF 20.0 Arrêter les ventilateurs lors de l'arrêt de compresseur 0 = Non ; 1 = Oui État des ventilateurs lors du dégivrage 0 = Arrêtés 1 = En marche Retard de démarrage après le dégivrage (si F3 = 0) Min. -
Page 27: Configuration De Base
1662H403 Ed.03 Configuration de base Description Valeurs Min. Def. Max. Retard de toutes les fonctions lors de la réception d'alimentation électrique Min. Temporisation éclairage chambre Min. Fonction du mot de passe (Password) 0 = Inactif 1 = Blocage de l'accès aux paramètres 2 = Blocage du clavier Mot de passe (Password) Adresse MODBUS Vitesse de communication : 0=9600 bps... -
Page 28: Enregistreur (Uniquement Avec Le Module Camm)
1662H403 Ed.03 Entrées et sorties Description Valeurs Min. Def. Max. Configuration du relais AUX2 0 = Désactivé 1 = Alarme 2 = Lumière 3 = Contrôle virtuel 4= Solénoïde pour Hot Gas Configuración del relé AUX3 0=Desactivado 1= Résistance de chaleur 2= Déshumidificateur †... - Page 29 1662H403 Ed.03 Informations (lecture seule) Description Valeurs Min. Def. Max. Option choisie dans l'assistant de configuration In1 Option choisie dans l'assistant de configuration In2 † Pump down actif ? 0=Non 1=Oui Version du logiciel Révision du logiciel Version du bootloader Révision du bootloader Révision du plan de paramètres Sortir au niveau 1...
-
Page 30: Connectivité
AKO-80039 AKO-80039 Tr-: Jaune RS-485 >25 ** Tr+: Orange GND: Noir CAMRegis AKOGAS AKOControl* AKOALARM SECURE AKOControl* AKOCORE CONTROL Aucune résistance de terminaison requise. * Contrôleur AKO avec communication ** Si vous raccordez plus de 25 appareils, utilisez un AKO-80024... -
Page 31: Spécifications Techniques
Résolution, réglage et différentiel ........................0.1 ºC Précision thermométrique ..........................±1 ºC Tolérance de la sonde NTC à 25 ºC......................±0.4 ºC Entrée pour sonde NTC........................AKO-14901 Entrée sonde d'humidité ......................Analogique, 4-20 mA Plage d'humidité de l'entrée ................4 mA: 0% HR - 20 mA: 100% HR Température ambiante de travail... -
Page 32: Accessoires
1662H403 Ed.03 Accessoires Module CAMM AKO-58500 En combinaison avec l'application pour dispositifs mobiles, il fournit à l'appareil de multiples fonctionnalités : - Enregistrement des données - Résumés d'activité - Enregistrement des changements de configuration - Registre des événements et alertes - Configuration à... - Page 33 1662H403 Ed.03...
- Page 34 1662H403 Ed.03...
- Page 35 1662H403 Ed.03...
- Page 36 AKO ELECTROMECÁNICA , S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain. Tel.: +34 902 333 145 Fax: +34 938 934 054 www.ako.com Nous nous réservons le droit de fournir des produits qui peuvent légèrement différer de ceux décrits dans nos Fiches techniques. Informations actualisées sur notre site Web .
