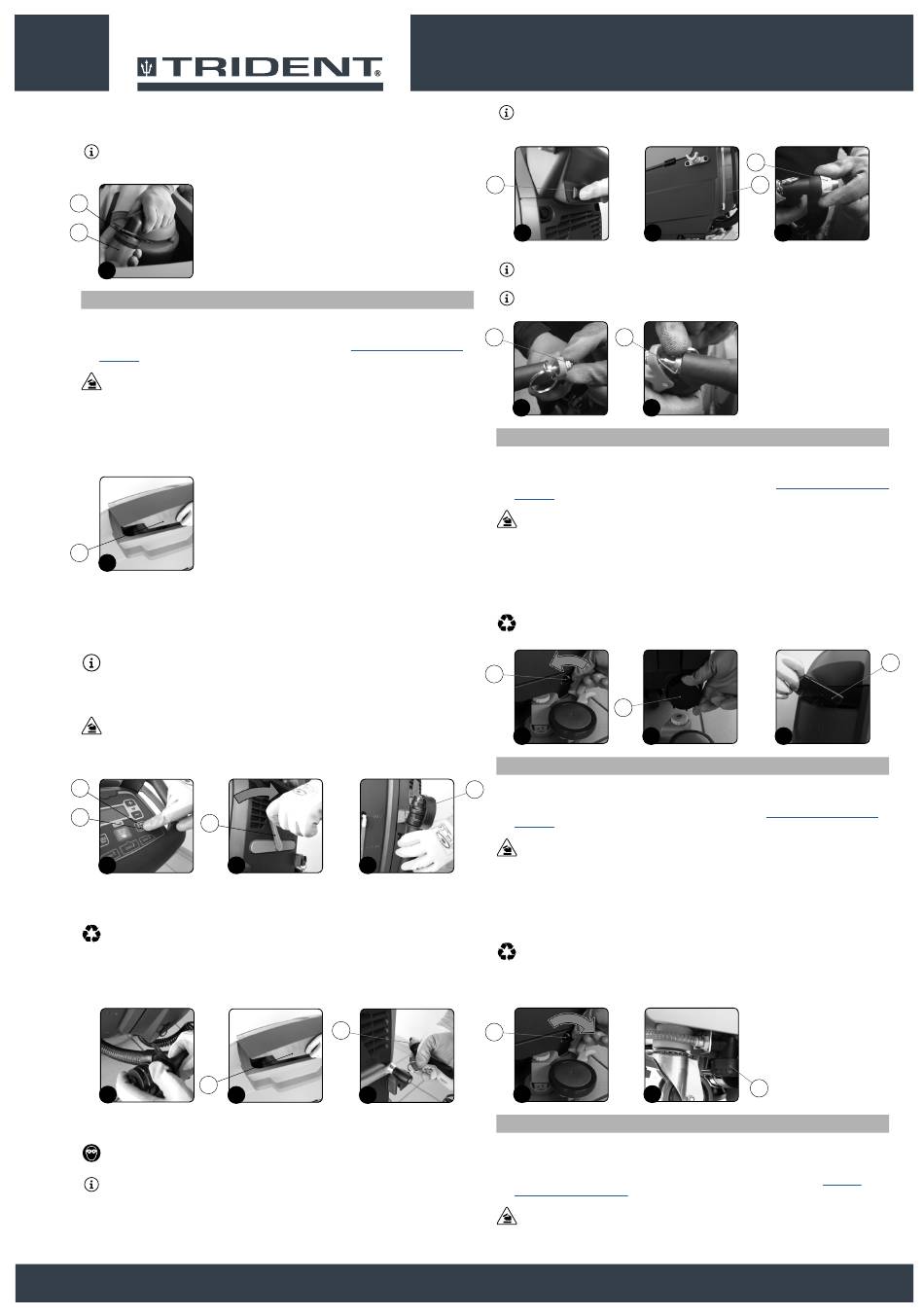

13. Déposer le filtre du moteur d'aspiration (13) en prenant soin à ne pas perdre dans le réservoir de
récupération le collier de support (14) (Fig. 13).
14. Rincer soigneusement le gobelet et le filtre avec le jet de l'accessoire de nettoyage du réservoir.
REMARQUE : Si la saleté persiste, se servir d'une brosse.
15. Réaliser la procédure inverse pour remonter l'ensemble.
6
5
5
NETTOYAGE DU RÉSERVOIR DE RÉCUPÉRATION
Pour nettoyer le réservoir de récupération, sans le kit en option de nettoyage des réservoirs, procéder
comme suit :
1.
Effectuer les opérations de mise en sécurité (lire le paragraphe «
MACHINE»).
PRUDENCE : il est conseillé de toujours porter des gants de protection pour éviter des
blessures graves aux mains.
2.
Lorsque le réservoir de récupération est vide, appuyer sur la poignée (1) située sur le côté
gauche du réservoir de récupération (Fig. 1) et tourner le couvercle du réservoir de récupération
jusqu'en fin de course, en position d'entretien.
3.
Rincer l'intérieur du réservoir de récupération au jet d'eau courante, le cas échéant utiliser une
spatule pour éliminer la bourbe accumulée sur le fond su réservoir.
4.
Répéter les opérations en sens inverse pour remonter l'ensemble.
1
1
Pour nettoyer le réservoir de récupération, avec le kit en option de nettoyage du réservoir, procéder
comme suit :
1.
Amener la machine dans le local prévu pour l'entretien.
2.
Soulever le corps du carter, appuyer sur le bouton « COMMANDE DU CARTER » (1) présent sur
le panneau de commande (Fig. 1).
REMARQUE : Dès l'appui sur le bouton (1) du panneau de commande, la DEL verte (2)
« CORPS CARTER POSITION DE TRAVAIL » s'éteint (Fig. 1).
3.
Soulever le corps du suceur, tourner le levier de commande du suceur (3) dans le sens indiqué
par la flèche (Fig. 2), le levier est situé à l'arrière de la machine.
PRUDENCE : il est conseillé de toujours porter des gants de protection pour éviter des
blessures graves aux mains.
4.
Enlever des butées le tuyau de vidange du réservoir de récupération (4), situé à l'arrière de la
machine (Fig. 3).
2
1
3
1
2
5.
Plier l'extrémité du tuyau de vidange de manière à créer un étranglement et à empêcher toute
fuite du contenu (fig. 4), placer le tuyau sur la surface de vidange, dévisser le bouchon et
relâcher peu à peu le tuyau.
REMARQUE : Le local destiné à cette opération doit être conforme à la réglementation en
vigueur en matière de respect de l'environnement.
6.
Lorsque le réservoir de récupération est vide, appuyer sur la poignée (5) située sur le côté
gauche du réservoir de récupération (Fig. 5) et tourner le couvercle du réservoir de récupération
jusqu'en fin de course, en position d'entretien.
7.
Enlever des butées l'accessoire de nettoyage du réservoir (6), situé à l'arrière de la machine (Fig. 6).
5
4
5
8.
Activer la pompe d'activation-désactivation du kit en option de nettoyage des réservoirs en
appuyant sur le bouton (7), situé à l'arrière de la machine (Fig. 7).
PRUDENCE : Lors de l'utilisation du kit en option de nettoyage des réservoirs, il est conseillé
de toujours porter des lunettes afin d'éviter de graves lésions oculaires.
REMARQUE : Avant d'activer le kit en option de nettoyage des réservoirs, vérifier avec l'indicateur
de niveau (8) la quantité de solution présente dans le réservoir de récupération (Fig. 8).
9.
Activer la distribution du jet de solution en appuyant sur le levier présent sur l'accessoire de nettoyage
du réservoir. Prendre soin d'orienter le jet à l'intérieur du réservoir avant d'appuyer sur le levier.
7
10
MISE EN SÉCURITÉ DE LA
VIDANGE DU RÉSERVOIR DE SOLUTION
Pour vider le réservoir de solution, agir comme suit :
1.
2.
1.
2.
3.
1
NETTOYAGE DU FILTRE DE L'INSTALLATION HYDRIQUE
Pour nettoyer le filtre du circuit hydrique, procéder comme suit :
4
1.
2.
3
3.
4.
5.
6.
6
1
6
NETTOYAGE DU FLEXIBLE D'ASPIRATION
Le nettoyage minutieux du tuyau d'aspiration garantit un meilleur nettoyage du sol ainsi qu'une plus
longue durée du moteur d'aspiration. Pour nettoyer le tuyau d'aspiration, agir comme suit :
1.
2.
22
REMARQUE : Pour régler le jet de solution qui sort de l'accessoire de nettoyage du réservoir
actionner la molette (9) présente sur l'accessoire (Fig. 9).
7
8
REMARQUE : Pour régler l'intensité du jet de solution qui sort de l'accessoire de nettoyage du
réservoir actionner la molette (10) présente sur l'accessoire (Fig. 10).
REMARQUE : Pour bloquer la sortie du jet de solution actionner le levier (11) présent sur
l'accessoire de nettoyage du réservoir (Fig. 11).
11
10
11
Amener la machine dans le local prévu pour l'entretien.
Effectuer les opérations de mise en sécurité (lire le paragraphe «
MACHINE»).
PRUDENCE : il est conseillé de toujours porter des gants de protection pour éviter des
blessures graves aux mains.
Ouvrir au maximum le débit d'eau du robinet, tourner la molette (1) selon le sens indiqué par la
flèche (Fig. 1).
Dévisser le bouchon (2) de vidange du réservoir de solution (Fig. 2), le bouchon est placé à
l'arrière de la machine.
Déposer le bouchon-doseur (3) (Fig. 3), celui-ci est placé dans la partie latérale gauche de la
machine.
REMARQUE : Le local destiné à cette opération doit être conforme à la réglementation en
vigueur en matière de respect de l'environnement.
2
1
2
Amener la machine dans le local prévu pour l'entretien.
Effectuer les opérations de mise en sécurité (lire le paragraphe «
MACHINE»).
PRUDENCE : il est conseillé de toujours porter des gants de protection pour éviter des
blessures graves aux mains.
Fermer le débit de sortie du robinet, tourner la molette (1) selon le sens indiqué par la flèche
(Fig. 1).
Se rendre sur la partie latérale droite de la machine et dévisser le bouchon (2) du filtre solution
détergente (Fig. 2).
Rincer la cartouche du filtre sous un jet d'eau courante, si nécessaire utiliser une brosse pour
enlever les impuretés.
REMARQUE : Le local destiné à cette opération doit être conforme à la réglementation en
vigueur en matière de respect de l'environnement.
Lorsque la cartouche du filtre est nettoyée, répéter les opérations en sens inverse pour remonter
l'ensemble.
1
2
Amener la machine dans le local prévu pour l'entretien.
Effectuer les opérations de mise en sécurité de la machine (lire le paragraphe «
SÉCURITÉ DE LA MACHINE
»).
ATTENTION : il est conseillé de toujours porter des gants de protection pour éviter des
blessures graves aux mains.
9
8
9
MISE EN SÉCURITÉ DE LA
3
3
MISE EN SÉCURITÉ DE LA
2
MISE EN
