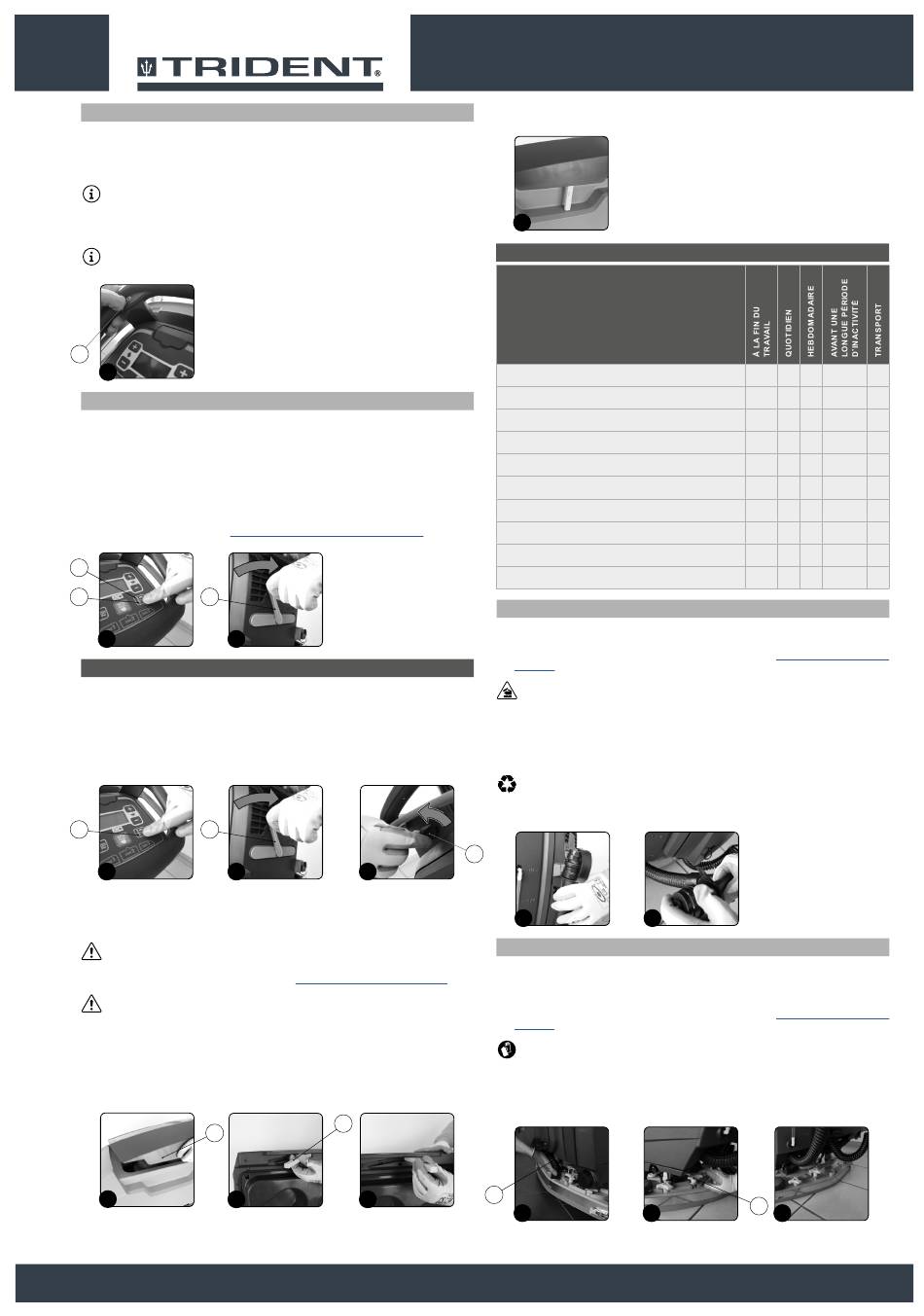

PRESSION EXTRA CARTER DE BROSSES
Cette machine a la possibilité d'ajouter de la pression sur la brosse pendant le travail, agir de la manière
suivante pour le faire :
1.
Vérifier si le corps du carter est en contact avec le sol, dans le cas contraire agir sur le bouton
« COMMANDE DU CARTER » (1) présent sur le panneau de commande (Fig. 1).
REMARQUE : Dès l'appui sur le bouton (1) du panneau de commande, la DEL verte (2)
« CORPS CARTER POSITION DE TRAVAIL » s'allume (Fig. 1).
2.
Appuyer sur le bouton « PRESSION EXTRA CARTER » (3) présent sur le panneau de commande
(Fig. 1).
REMARQUE : Dès l'appui sur le bouton (3) du panneau de commande, la DEL verte (4)
« PRESSION EXTRA CARTER ACTIVE » s'allume (Fig. 1).
1
1
RÉSERVOIR DE RÉCUPÉRATION DU TROP-PLEIN
La machine est dotée d'un dispositif mécanique (flotteur) situé sous le couvercle de réservoir de
récupération qui, lorsque le réservoir de récupération est plein, ferme le passage de l'air au moteur
d'aspiration en le protégeant, dans ce cas, le son du moteur d'aspiration sera plus sourd.
Dans ce cas, agir comme suit :
1.
Soulever le corps du carter du sol, actionner le bouton (1) situé sur le panneau de commande
(Fig. 1).
2.
Soulever le corps du suceur du sol en agissant sur le levier (2) se trouvant à l'arrière de l'appareil
(fig. 2).
3.
Amener la machine dans le local destiné à la vidange des eaux sales et vider le réservoir de
récupération (lire le paragraphe «
VIDANGE DU RÉSERVOIR DE RÉCUPÉRATION
2
1
3
1
2
À LA FIN DU TRAVAIL
À la fin du travail et avant tout type d'entretien, réaliser les opérations suivantes :
1.
Soulever le corps du carter du sol, actionner le bouton (1) situé sur le panneau de commande
(Fig. 1).
2.
Soulever le corps du suceur du sol en agissant sur le levier (2) se trouvant à l'arrière de l'appareil
(fig. 2).
3.
Amener la machine dans un endroit prévu pour la vidange des eaux sales.
4.
Éteindre la machine. Placer l'interrupteur général (3) sur la position « 0 » et tourner la clé d'un
quart de tour selon la direction indiquée par la flèche (Fig. 3). Enlever la clé du tableau de bord.
1
2
1
2
5.
Effectuer toutes les opérations indiquées au paragraphe « ENTRETIEN PÉRIODIQUE
CONSEILLÉ » dans la colonne « À LA FIN DU TRAVAIL ».
6.
Amener la machine à l'endroit prévu pour son rangement.
ATTENTION : stationner la machine en lieu fermé, sur une surface plane. Ne pas placer
d'objets pouvant l'endommager à proximité ou s'endommager à son contact.
7.
Mettre la machine en sécurité, lire le paragraphe «
ATTENTION : si la période d'inactivité de la machine dépasse une journée entière, retirer la
brosse du corps du carter et le corps de suceur du support de suceur.
8.
Appuyer sur la poignée (4) située sur le côté droit du réservoir de récupération (Fig. 4) et tourner
celui-ci jusqu'en fin de course, en position d'entretien.
9.
Appuyer sur le levier (5) et le tourner jusqu'en fin de course (Fig. 5), en position de travail.
10. Bloquer la rotation du levier (5), en le poussant vers l'intérieur du couvercle (Fig. 6).
4
4
5
»).
3
MISE EN SÉCURITÉ DE LA MACHINE
».
5
6
20
11. Appuyer sur la poignée (4) située sur le côté droit du réservoir de récupération et tourner celui-ci
jusqu'en fin de course, en position de travail (Fig. 7).
7
INTERVENTIONS D'ENTRETIEN CONSEILLÉES
TYPE D'ENTRETIEN
VIDANGE DU RÉSERVOIR DE RÉCUPÉRATION
NETTOYAGE DU CORPS DU SUCEUR
NETTOYAGE DE LA BROSSE DU CARTER
NETTOYAGE DES FILTRES DU RÉSERVOIR DE RÉCUPÉRATION
NETTOYAGE DU RÉSERVOIR DE RÉCUPÉRATION
VIDANGE DU RÉSERVOIR DE SOLUTION
NETTOYAGE DU FILTRE DE L'INSTALLATION HYDRIQUE
NETTOYAGE DU FLEXIBLE D'ASPIRATION
NETTOYAGE DU RÉSERVOIR DE SOLUTION
NETTOYAGE DU KIT LANCE D'ASPIRATION
VIDANGE DU RÉSERVOIR DE RÉCUPÉRATION
Pour vider le réservoir de récupération, agir comme suit :
1.
Amener la machine dans le local prévu pour l'entretien.
2.
Effectuer les opérations de mise en sécurité (lire le paragraphe «
MACHINE»).
PRUDENCE : il est conseillé de toujours porter des gants de protection pour éviter des
blessures graves aux mains.
3.
Enlever des butées le tuyau de vidange du réservoir de récupération, situé à l'arrière de la
machine (Fig. 1).
4.
Plier l'extrémité du tuyau de vidange de manière à créer un étranglement et à empêcher toute
fuite du contenu (fig. 2), placer le tuyau sur la surface de vidange, dévisser le bouchon et relâcher
peu à peu le tuyau.
REMARQUE : Le local destiné à cette opération doit être conforme à la réglementation en
vigueur en matière de respect de l'environnement.
5.
Répéter les opérations en sens inverse pour remonter l'ensemble.
3
1
NETTOYAGE DU CORPS DU SUCEUR
Le nettoyage soigneux de l'ensemble du groupe d'aspiration assure un meilleur séchage et nettoyage
du sol, ainsi qu'une plus longue durée du moteur d'aspiration. Pour nettoyer le corps du suceur,
effectuer les opérations suivantes :
1.
Amener la machine dans le local prévu pour l'entretien.
2.
Effectuer les opérations de mise en sécurité (lire le paragraphe «
MACHINE»).
PRUDENCE : ces opérations doivent être effectuées en utilisant des gants pour se protéger
contre tout contact avec des bords ou pointes d'objets métalliques.
3.
Extraire le flexible d'aspiration (1) de la bouche d'aspiration dans le corps du suceur (Fig. 1).
4.
Dévisser complètement les molettes (2) du dispositif de prémontage du corps du suceur (Fig. 2).
5.
Extraire le corps du suceur des fentes présentes sur le raccord du suceur (Fig. 3).
1
1
X
X
X
X
X
X
X
X
X
X
X
MISE EN SÉCURITÉ DE LA
2
MISE EN SÉCURITÉ DE LA
2
2
3
X
X
X
X
X
X
X
X
X
X
X
X
