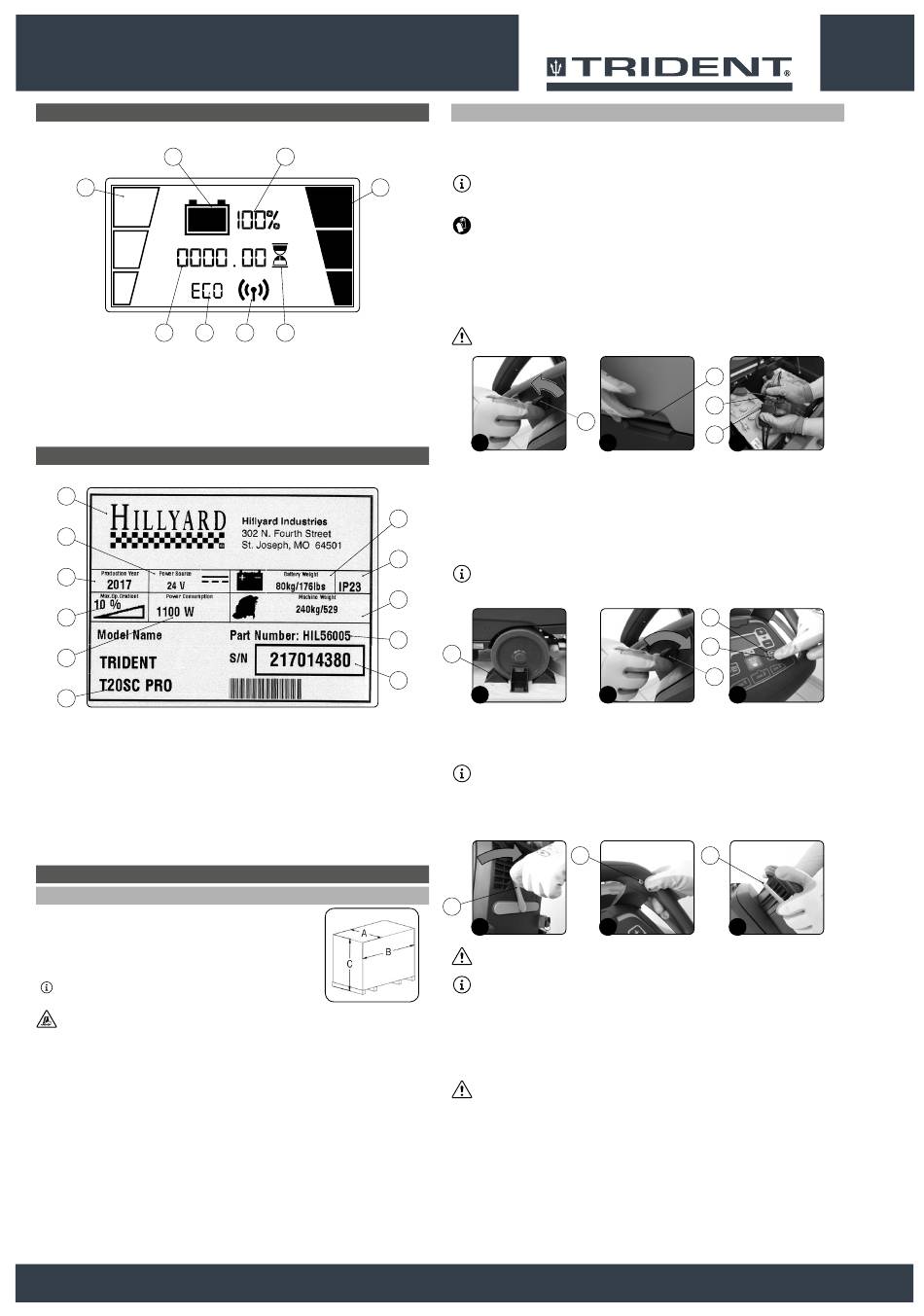

SYMBOLES PRÉSENTS SUR L'ÉCRAN DE COMMANDE
3
1
6
7
1.
Indicateur de niveau de solution détergente présent dans le circuit d'eau de la machine.
2.
Indicateur du niveau de vitesse de mouvement de la machine.
3.
Indicateur du niveau de charge résiduelle des batteries.
4.
Valeur en pourcentage de la charge résiduelle des batteries.
5.
Symbole compteur horaire actif.
6.
Valeur indicative du compteur horaire.
7.
Symbole HEM actif.
8.
Symbole de connexion au système HFM.
SYMBOLES UTILISÉS SUR LA PLAQUE SIGNALÉTIQUE
11
10
9
8
7
6
La plaque signalétique comprend les caractéristiques suivantes :
1.
La valeur exprimée en kg du poids des batteries d'alimentation de la machine.
2.
Le degré de protection IP de la machine.
3.
La valeur en kg du poids brut de la machine.
4.
Le code d'identification de la machine.
5.
Le numéro de série de la machine.
6.
Le nom d'identification de la machine.
7.
La valeur exprimée en W de la puissance nominale absorbée par la machine.
8.
La valeur exprimée en % de la pente maximale franchissable lors du travail.
9.
L'année de fabrication de la machine.
10. La valeur exprimée en V de la tension nominale de la machine.
11. Le nom commercial et l'adresse du fabricant de la machine.
PRÉPARATION DE LA MACHINE
MANUTENTION DE LA MACHINE EMBALLÉE
la machine est contenue dans un emballage spécifique, les éléments
d'emballage (sachets en plastique, agrafes, etc.) sont des sources
potentielles de danger et ne doivent pas être laissés à la portée des
enfants, des personnes handicapées, etc.
Le poids global de la machine dans son emballage est de 000 lb.
Les dimensions totales de l'emballage sont : A=30in B=57,5in C=50in.
ATTENTION : il est conseillé de garder tous les éléments
d'emballage pour un éventuel transport de l'appareil.
ATTENTION : Manutentionner le produit emballé avec des
chariots de manutention conformes aux dispositions légales, aux
dimensions et au poids de l'emballage.
4
2
8
5
1
2
3
4
5
PROCÉDURE DE DÉBALLAGE DE LA MACHINE
La machine est contenue dans un emballage spécifique, pour retirer la machine de l'emballage,
procéder comme suit :
1.
positionner la partie basse de l'emballage extérieur au contact du sol.
REMARQUE : utiliser comme référence les pictographies imprimées sur le carton.
2.
Retirer l'emballage extérieur.
PRUDENCE: ces opérations doivent être effectuées en utilisant des gants pour se protéger
contre tout contact avec des bords ou pointes d'objets métalliques.
3.
Vérifier que la machine est éteinte. Dans le cas contraire, placer l'interrupteur général (1) sur la
position « 0 », en tournant la clé d'un quart de tour selon la direction indiquée par la flèche (Fig.
1). Enlever la clé du tableau de bord.
4.
Appuyer sur la poignée (2) située sur le côté droit du réservoir de récupération (Fig. 2) et tourner
celui-ci jusqu'en fin de course, en « position d'entretien ».
5.
Brancher le connecteur des batteries tampon (3) sur le connecteur de l'installation générale (4)
(Fig. 3).
PRUDENCE : cette opération doit être réalisée par du personnel qualifié.
1
1
2
6.
Appuyer sur la poignée (2) située sur le côté droit du réservoir de récupération et tourner celui-ci
jusqu'à le placer en position de travail.
7.
La machine est fixée sur la palette par des cales (5) qui bloquent les roues et le carter (Fig. 4),
enlever ces cales.
8.
Insérer la clé de contact et allumer la machine. Placer l'interrupteur général (1) sur la position
« I » et tourner la clé d'un quart de tour selon la direction indiquée par la flèche (Fig. 5).
9.
Soulever le corps du carter, appuyer sur le bouton « COMMANDE DU CARTER » (6) présent sur
le panneau de commande (Fig. 6).
REMARQUE : Dès l'appui sur le bouton (6) du panneau de commande, la DEL verte (7)
« CORPS CARTER POSITION DE TRAVAIL » s'éteint (Fig. 6).
5
4
5
10. Soulever le corps du suceur, tourner le levier de commande du suceur (8) dans le sens indiqué
par la flèche (Fig. 7), le levier est situé à l'arrière de la machine.
11. Appuyer sur le bouton « ACTIVATION - DÉSACTIVATION MARCHE ARRIÈRE » (9) présent sur
le guidon de commande (Fig. 8).
REMARQUE : Dès l'appui sur le bouton (9) du panneau de commande, la DEL verte
« MARCHE ARRIÈRE ACTIVE » s'éteint (Fig. 8).
12. Actionner le levier de présence de l'opérateur (10) situé sous le guidon de commande (Fig. 9)
pour que la machine commence à se déplacer en marche arrière.
13. En utilisant un plan incliné, faire descendre la machine de la palette.
9
8
7
8
PRUDENCE : Ne pas monter la brosse ni le corps du suceur arrière avant de vidanger la
machine et éviter des coups violents sur le support de suceur et sur le carter de la brosse.
REMARQUE : le plan incliné doit avoir une inclinaison permettant d'éviter d'endommager la
machine pendant sa descente.
14. Éteindre la machine. Placer l'interrupteur général (1) sur la position « 0 » et tourner la clé d'un
quart de tour selon la direction indiquée par la flèche (Fig. 1). Enlever la clé du tableau de bord.
15. Appuyer sur la poignée (2) située sur le côté droit du réservoir de récupération (Fig. 2) et tourner
celui-ci jusqu'en fin de course, en « position d'entretien ».
16. Débrancher le connecteur des batteries tampon (3) du connecteur de l'installation générale (4)
(Fig. 3).
ATTENTION : cette opération doit être réalisée par du personnel qualifié.
17. Appuyer sur la poignée (2) située sur le côté droit du réservoir de récupération et tourner celui-ci
jusqu'à le placer en position de travail.
13
2
3
4
3
7
6
1
6
10
9
