Manuels Connexes pour thomann the box pro Achat 115 Sub A
Sommaire des Matières pour thomann the box pro Achat 115 Sub A

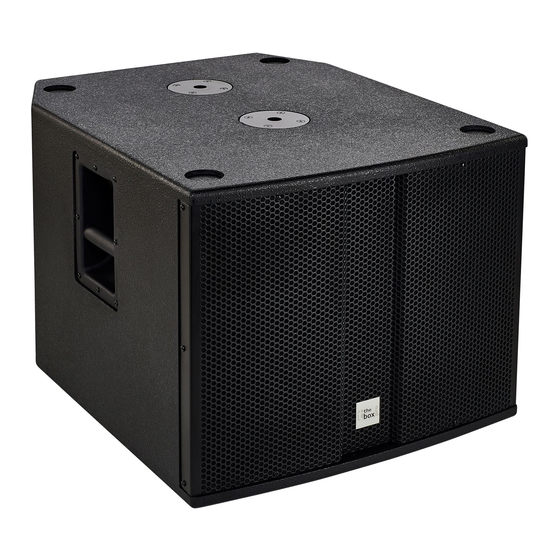

- Page 1 Achat 115 Sub A enceinte active notice d'utilisation...
- Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 17.08.2021, ID : 337824 (V3)
- Page 3 Table des matières Table des matières Remarques générales..........................4 1.1 Informations complémentaires..................... 5 1.2 Conventions typographiques......................6 1.3 Symboles et mots-indicateurs....................... 6 Consignes de sécurité..........................9 Performances............................12 Installation..............................13 4.1 Conseils pour utiliser les haut-parleurs..................15 Connexions et éléments de commande..................16 Données techniques..........................
- Page 4 En cas de vente de l’appareil, vous devez impé‐ rativement remettre la présente notice à l’acheteur. Nos produits et notices d’utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. enceinte active...
- Page 5 Remarques générales 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. Recherche par Utilisez dans la version électronique la fonction de recherche pour mot-clé...
- Page 6 Remarques générales 1.2 Conventions typographiques Cette notice d'utilisation utilise les conventions typographiques suivantes : Inscriptions Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. 1.3 Symboles et mots-indicateurs Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.
- Page 7 Remarques générales Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à...
- Page 8 Remarques générales Symbole d'avertissement Type de danger Avertissement : tension électrique dangereuse. Avertissement : charge suspendue. Avertissement : emplacement dangereux. enceinte active...
- Page 9 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour la sonorisation. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels.
- Page 10 Consignes de sécurité DANGER ! Décharge électrique due aux tensions élevées circulant à l’intérieur de l’appareil Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur. N'utilisez pas l'appareil lorsque des caches, disposi‐ tifs de protection ou composants optiques manquent ou sont endommagés.
- Page 11 Consignes de sécurité REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l’appareil seu‐ lement sous les conditions d’environnement indiquées dans le chapitre «...
- Page 12 Performances Performances Caisson de basses actif 15 pouces avec 750 W Réponse en fréquence de 45 à 200 Hz Niveau maximal de la pression sonore : 130 dB High Cut réglable Inverseur de phase Raccordements réalisables – Entrée/sortie XLR et sortie XLR top –...
- Page 13 Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Établissez toutes les connexions tant que l’appareil n’est pas branché.
- Page 14 Installation ATTENTION ! Risque de blessures en raison du poids élevé En raison du poids élevé de l’appareil, le transport et le montage doivent toujours être effectués par deux personnes minimum. REMARQUE ! Risque de dommages matériels dus aux champs magnétiques Les haut-parleurs produisent un champ magnétique statique.
- Page 15 Installation 4.1 Conseils pour utiliser les haut-parleurs Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissent atteindre le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale.
- Page 16 Connexions et éléments de commande Connexions et éléments de commande VOLUME HIGH CUT PHASE POWER PEAK Achat 115 Sub A 0° 180° 15“ ACTIVE SUBWOOFER 1000W –∞ 55 Hz 200 LINE IN LINE OUT 125Hz HPF OUT PUSH 230V~ 50Hz AC OUTPUT AC INPUT POWER...
- Page 17 Connexions et éléments de commande 1 [POWER ON/OFF] Interrupteur électrique de mise en marche ou en arrêt de l’appareil. 2 [AC INPUT] Prise d'entrée bleue verrouillable (Power Twist). 3 [AC OUTPUT] Prise de sortie grise verrouillable (Power Twist). Cette sortie est mise en boucle à partir de la prise d'entrée bleue [AC INPUT].
- Page 18 Connexions et éléments de commande 7 [VOLUME] Bouton de réglage du volume. 8 [HIGH CUT ] Bouton de réglage de la fréquence du filtre passe-haut sur une plage de 55 à 200 Hz. 9 [PHASE ] Cet interrupteur décale de 180° la position de la phase du signal de subwoofer. Cela permet d’éviter les effets d’annu‐ lation indésirables lorsque d’autres haut-parleurs sont utilisés.
- Page 19 Données techniques Données techniques Équipement 1 × haut parleur basses fréquences 15 pouces Connexions d'entrée LINE IN 1 × prise XLR Alimentation électrique 1 × prise d'entrée verrouillable (Power Twist) Impédance d'entrée 20 kΩ, symétrique, 10 kΩ, asymétrique Connexions de sortie LINE OUT 1 ×...
- Page 20 Données techniques Niveau max. de pression 130 dB sonore (SPL) Puissance consommée 21 W ± 3 W (statique), 180 W ± 10 % (1/8 puissance) Courant de démarrage 1,5 A Tension d'alimentation 230 V 50 Hz Dimensions (L × H × P) 550 mm ×...
- Page 21 Données techniques Informations complémentaires Amplificateur de puissance multicanal Roues En option Couleur Noir 80 mm 209 mm 115° 550 mm 419 mm Achat 115 Sub A...
- Page 22 Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.
- Page 23 Câbles et connecteurs C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile.
- Page 24 Câbles et connecteurs Fiche XLR (asymétrique) Masse, blindage Signal Ponté avec broche 1 enceinte active...
- Page 25 Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas‐ tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
- Page 26 Remarques enceinte active...
- Page 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
