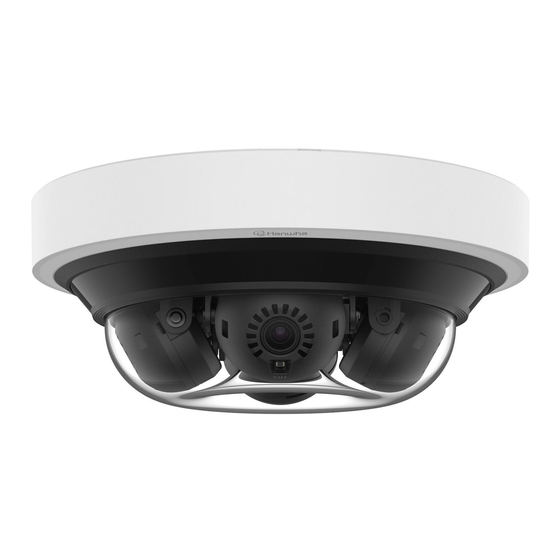

- Page 1 CAMÉRA RÉSEAU Manuel d’utilisation PNM-C16013RVQ...
- Page 2 Droits d’auteur ©2023 Co., Ltd. Tous droits réservés. Hanwha Vision Marque commerciale Chaque marque déposée ci-dessus est enregistrée. Les noms de ce produit et d’autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.
- Page 3 présentation INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ 21. L’installation ou l’utilisation du produit dans l’eau peut causer des dommages importants au produit. 22. Une déformation de l’écran peut survenir à l’extérieur de la distance du sujet. 23. Lors du codage, une fluctuation en temps réel de ± 1 ips peut se produire. 1.
- Page 4 présentation Catégorie de classe Veuillez lire attentivement les consignes de sécurité recommandées ci-après. Un appareil appartenant à une catégorie de type CLASSE doit être connecté à la prise murale ~ Ne placez pas cet appareil sur une surface inégale. secteur dotée d’une connexion de mise à la terre de protection. ~ N'installez pas l'appareil sur une surface où...
- Page 5 SOMMAIRE PRÉSENTATION Instructions Importantes Relatives à la VISIONNEUR WEB Connexion à la Caméra Sécurité Réglage du mot de passe Spécifications PC Recommandées Login Caractéristiques Recommandées Pour La Installation de la visionneuse Web de la Carte Micro SD/SDHC/SDXC caméra NAS — Indications du fabricant Contenu Boîte E/S réseau –...
- Page 6 présentation SPÉCIFICATIONS PC RECOMMANDÉES CARACTÉRISTIQUES RECOMMANDÉES POUR LA CARTE MICRO SD/ SDHC/SDXC ~ CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur ~ RAM : 8G ou supérieur ~ Capacité recommandée : 16 Go à 512 Go (Type MLC ou 3D TLC requis) ~ Navigateur recommandé...
- Page 7 CONTENU BOÎTE E/S RÉSEAU – VENDU SÉPARÉMENT Veuillez vérifier si votre caméra et l’ensemble de ses accessoires sont contenus dans l’emballage du produit. Apparence Nom de l’élément Description Nom du modèle (l’accessoire varie selon le pays de vente.) Périphérique de Apparence Nom de l’élément Quantité...
- Page 8 présentation ACCESSOIRES EN OPTION POUR L’INSTALLATION Vous pouvez acheter des accessoires appropriés en option disponibles. Support encastré au Base pour montage Montage mural et montage sur poteau Montage suspendu Montage en coin Coffret Adaptateur de conduit plafond mural SBP-300WMW (Montage mural) * SBP-300PMW2 nécessaire pour le montage sur poteau SBP-300WMW1...
- Page 9 Montage au plafond Montage sur parapet Assemblage Pièces détachées SBP-300LMW SBP-C15P SBP-140CMB SBP-180CMB SBP-180CMS SBP-150CMI SBP-300CMTS SBP-300CMTW SBP-300CMI SBP-150CMP (Télescopique) (Télescopique) SBP-300CMW1 SBP-300CMP SBP-900CMW SBP-900CMP SBP-156LMW1 (Télescopique) Français _9...
- Page 10 présentation D’UN COUP D’ŒIL Apparence Composants Élément Description Capteur d’éclairage Détecte la lumière reçue pour commander la diode infrarouge. Objectif Les 4 lentilles de la caméra montrent différentes directions. Diode infrarouge Ces diodes infrarouge sont commandées par le capteur d’éclairage. Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut.
- Page 11 Composants Élément Description Borne de raccordement PoE+ Ce port permet de connecter l’alimentation et le réseau par le biais d’un injecteur PoE+. Fente pour carte Micro SD Compartiment de la carte Micro SD. Français _11...
- Page 12 installation et connexion INSTALLATION 2. Retirez le corps de la caméra et la plaque de montage en tirant sur le clip de montage, comme indiqué sur la figure. Cette caméra est étanche et en conformité avec les spécifications de la norme IP66, mais la prise jack connectée au câble externe ne l’est pas.
- Page 13 Insertion d’une carte Micro SD Retrait d’une carte Micro SD Insérez une carte Micro SD en suivant la direction de la flèche du schéma. Appuyer doucement vers le bas sur l’extrémité exposée de la carte comme indiqué dans le diagramme pour éjecter la carte de la fente.
- Page 14 installation et connexion Installation (plaque de montage) 1-3. Tirez le câble réseau à travers le trou de la plaque de montage. [Installation directe au plafond] 1-1. Placez la plaque de montage à l’endroit souhaité en tenant compte de la direction à surveiller, marquez les emplacements des trous pour les vis et les câbles, puis percez les trous.
- Page 15 [Installation du tuyau utilisé] 2-3. Montez le tuyau sur l’adaptateur de conduit. 2-4. Fixez la plaque de montage à l’aide des vis appropriées. 2-5. Retirez le câble réseau par le tuyau. Lors de l’installation à l’aide d’un tuyau, veillez à retirer le couvercle de l’orifice de câblage du couvercle de protection avant de l’utiliser.
- Page 16 installation et connexion Installation (boîtier de la caméra et couvre-dôme) [Installation du câble réseau] (IP66) 1. Connectez le câble de sécurité à la plaque de montage. Utilisez une bague de câble compatible avec le câble réseau à connecter. Corps principal de la caméra : utilisez un câble d’un diamètre compris entre Ø5 et 6,5 Vous pouvez uniquement utiliser un câble réseau d’un diamètre inférieur ou égal à...
- Page 17 6. Branchez le connecteur jack du câble réseau dans le port PoE+ de la caméra. 8. Ajustez l’objectif à la direction souhaitée en vous référant à “Réglage de l’orientation de la caméra de surveillance”. Si vous inclinez l’objectif, vous devrez peut-être ajuster l’objectif car cela pourrait bloquer l’écran. Connectez un dispositif de surveillance au port USB, puis surveillez et réglez-le.
- Page 18 installation et connexion 10. Assemblez le couvercle de protection. Démontage du couvercle de protection Lors de l’assemblage du couvercle de protection, alignez la partie du couvercle du tuyau. Démontez le couvercle de protection en le tournant dans le sens des aiguilles d'une montre ou à l'aide d'un Alignez la rainure d’installation et poussez le couvercle de protection jusqu’à...
- Page 19 Installation extérieure Réglage de l’orientation de la caméra de surveillance Lorsque vous l’installez en dehors d’un bâtiment, rendez-le étanche à l’aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l’eau ne coule pas depuis le câble connecté à l’extérieur.
- Page 20 installation et connexion Précautions d’installation pour l’utilisation du mode IR ~ <Auto1> : Optimisé pour que la lumière IR rayonne uniformément lorsque le centre de l’objet est saturé. ~ <Auto2> : Optimisé pour que la lumière IR soit diffusée uniformément à la luminosité IR globale. [Exemple de montage au plafond] Direction avant CH 3...
- Page 21 CONNEXION À D’AUTRES PÉRIPHÉRIQUES Alimentation et réseau Connectez le périphérique PoE+ au port PoE+ de la caméra. Branchez et utilisez le routeur compatible PoE+. Dongle WiFi Utilisez un périphérique PoE+ qui soit conforme à la norme IEEE 802.3at. Spécifications du câble réseau Élément Contenus Remarque...
- Page 22 installation et connexion Connexion WiFi CONNEXION DES E/S AUDIO ET D’ALARME Configuration de la caméra Vous pouvez connecter l’audio et l’alarme à l’aide d’une boîte E/S réseau vendue séparément. 1. Connectez l’adapteur OTG (5 broches) et le dongle Wi-Fi au port Micro USB. Configuration du Smartphone 1.
- Page 23 connexion et configuration réseau CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. BASÉ SUR LE PROTOCOLE DHCP CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE INTERNET Se connecte à...
- Page 24 connexion et configuration réseau UTILISATION DE DEVICE MANAGER Si vous utilisez un Routeur large bande ~ IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. Le programme Device Manager peut être téléchargé depuis le menu <Support> – <Online Tool> du site Web d’Hanwha ex.) 192.168.1.2~254, 192.168.0.2~254, Vision (https://www.HanwhaVision.com).
- Page 25 1. Dans la liste, cliquez sur la caméra dont vous voulez ~ Exemple d’environnement IP Dynamique configurer automatiquement l’IP. PNM-C16013RVQ - Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP 2. Cliquez sur < + > sur la page principale de Device Manager.
- Page 26 connexion et configuration réseau CONFIGURATION DE LA REDIRECTION DE LA PLAGE DE PORTS Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau (MAPPAGE DE PORTS) ~ Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
- Page 27 CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR LOCAL PARTAGÉ 1. Lancez Device Manager. Le système recherche les caméras connectées et en affiche la liste. 2. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra. Vous pouvez aussi accéder à...
- Page 28 visionneur web CONNEXION À LA CAMÉRA Se connecter via Bonjour 1. Exécutez le système client ou d’exploitation afin de supporter le protocole Bonjour. Normalement, vous devez procéder comme suit 2. Cliquez sur le nom de la caméra pour recherche. Sur le système d’exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l’onglet 1.
- Page 29 RÉGLAGE DU MOT DE PASSE INSTALLATION DE LA VISIONNEUSE WEB DE LA CAMÉRA Lorsque vous accédez au produit pour la première fois, vous devez 1. Cliquez sur l’îcone [Configuration ( enregistrer le mot de passe de connexion. 2. La fenêtre de configuration apparaît. Pour un nouveau mot de passe de 8 à...
- Page 30 annexes annexes RÉSOLUTION DE PROBLÈMES PROBLÈME SOLUTION PROBLÈME SOLUTION Aucun signal n’est détecté au port ~ Dans la fenêtre d'authentification contextuelle affichée lors de l'accès initial à https, cliquez Emission d'alerte, même en cas de sur "Afficher certificat d'authentification" et sélectionnez l'option "Toujours faire confiance ~ Vérifiez les réglages de port de sortie de l’alarme.
- Page 31 à ses propres frais. Hanwha Vision se soucie de l’environnement à toutes les phases de fabrication du produit et s’engage à tout mettre en oeuvre pour offrir à ses clients des produits plus respectueux de l’environnement.
