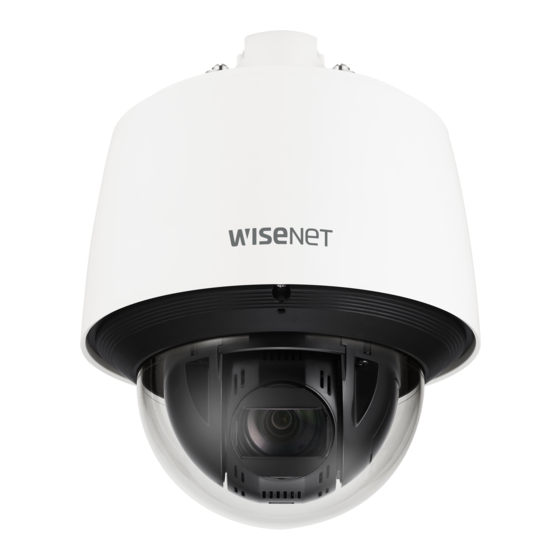

- Page 1 CAMÉRA RÉSEAU Manuel d’utilisation QNP-6320H/QNP-6320 QNP-6250H/QNP-6250...
- Page 2 Droits d’auteur ©2021 Co., Ltd. Tous droits réservés. Hanwha Vision Marque commerciale Chaque marque déposée ci-dessus est enregistrée. Les noms de ce produit et d’autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.
- Page 3 15. Ce produit est destiné à être alimenté par une unité d’alimentation répertoriée de « Classe 2 », « LPS » ou FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE. « PS2 » et un courant nominal depuis PoE (53 V DC) 0,44 A. (QNP-6320H/QNP-6250H) 16. Ce produit est destiné à être alimenté par une unité d’alimentation répertoriée de « Classe 2 », « LPS » ou « PS2 »...
- Page 4 présentation Catégorie de classe Veuillez lire attentivement les consignes de sécurité recommandées ci-après. Un appareil appartenant à une catégorie de type CLASSE doit être connecté à la prise murale ~ Ne placez pas cet appareil sur une surface inégale. secteur dotée d’une connexion de mise à la terre de protection. ~ N'installez pas l'appareil sur une surface où...
- Page 5 Ordinateur Distant Via Internet CAMÉRA PTZ Contenu VISIONNEUR WEB Connexion à la Caméra Boîte E/S réseau – Vendu séparément Réglage du mot de passe (QNP-6320H/QNP-6250H) Accessoires en option pour l’installation Login D’un Coup d’œil Installation de la visionneuse Web de la Installation caméra ANNEXES Résolution de Problèmes...
- Page 6 présentation SPÉCIFICATIONS PC RECOMMANDÉES NAS — INDICATIONS DU FABRICANT ~ CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur ~ Capacité recommandée : On recommande 200GO ou plus. ~ RAM : 8G ou supérieur ~ Pour cette caméra-ci, il est recommandé d’utiliser un NAS respectant les indications suivantes. ~ Système d’exploitation pris en charge : MS Windows 8.1, 10, Mac OS X 10.13 Produits recommandés : QNAP NAS, Synology NAS ~ Navigateur recommandé...
- Page 7 QNP-6320/QNP-6250 QNP-6320H/QNP-6250H Français _7...
- Page 8 Caméra PTZ (QNP-6320/QNP-6250) Caméra PTZ (QNP-6320/QNP-6250) CONTENU ACCESSOIRES EN OPTION POUR L’INSTALLATION Veuillez vérifier si votre caméra et l’ensemble de ses accessoires sont contenus dans l’emballage du produit. Vous pouvez acheter des accessoires appropriés en option disponibles. (l’accessoire varie selon le pays de vente.) Apparence Nom de l’élément Quantité...
- Page 9 D' UN COUP D'OEIL Vue d’en dessous de la Vue interne de la base base d’installation d’installation Extérieur Élément Description Élément Description Port d’entrée audio Permet de connecter le câble d’entrée audio. Unité principale Protège le mécanisme interne du PTZ de la lumière directe du soleil ou des chocs externes. Port de sortie audio Permet de connecter le câble de sortie audio.
- Page 10 Caméra PTZ (QNP-6320/QNP-6250) INSTALLATION En cas d’installation de la caméra dans un endroit humide, installez-la au plafond après avoir fixé la feuille isolante fournie au dos du socle d’installation. Précautions à prendre avant l’installation Assurez-vous de bien lire les instructions suivantes avant d’installer la caméra. Feuille isolante ~ Sélectionner un lieu d’installation qui peut supporter au moins 5 fois le poids de la caméra.
- Page 11 ` Carte d’interface du câblage de la caméra ` Connexion des câbles de sécurité de la caméra et fixation de la caméra Pour le câblage de la caméra, veuillez consulter l’illustration ci-dessous. 1. Premièrement, ainsi qu’illustré sur l’image de gauche, tirez le câble de sécurité de la base et accrochez-le au support.
- Page 12 Caméra PTZ (QNP-6320/QNP-6250) ` Pour fixer la caméra ou la démonter, reportez-vous à l’illustration. Insertion d’une carte Micro SD ~ Fixation de la caméra : Poussez la caméra vers le haut et tournez-la de gauche à droite jusqu’en 1. Tournez le couvercle du dôme dans le sens de la flèche pour le retirer. butée, ainsi qu’illustré...
- Page 13 Retrait d’une carte Micro SD N’essayez pas de l’insérer de force dans le sens inverse. Cela pourrait endommager votre carte Micro SD et votre produit. Appuyez doucement vers le bas sur l’extrémité exposée de la carte Micro SD comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.
- Page 14 Installateur de bouchon Sert à connecter le câble réseau Pince de blocage du passe- Sert à éviter que le passe-câble ne se sépare ou ne câble se détache du trou. Passe-câble supplémentaire pour l’installation du Passe-câble câble réseau. 14_ Caméra PTZ (QNP-6320H/QNP-6250H)
- Page 15 ACCESSOIRES EN OPTION POUR L’INSTALLATION D' UN COUP D'OEIL Vous pouvez acheter des accessoires appropriés en option disponibles. Extérieur Support mural et Montage sur Montage au Montage en coin Montage suspendu sur poteau parapet plafond SBP-156WMW SBP-156KMW SBP-156HMW SBP-156LMW SBP-156CMW * Ce support peut être utilisé...
- Page 16 DHCP puisse être activé. En l’absence de serveur DHCP sur le réseau, vous devez exécuter le programme Device Manager pour modifier les paramètres réseau de base tels que l’adresse IP, le masque de sous-réseau, la passerelle, etc., avant de pouvoir vous connecter au réseau. 16_ Caméra PTZ (QNP-6320H/QNP-6250H)
- Page 17 INSTALLATION Insertion d’une carte Micro SD 1. Tirez le cache du logement de la carte Micro SD vers le haut. Cette caméra est étanche et en conformité avec les spécifications de la norme IP66, mais la prise jack connectée au câble externe ne l’est pas.
- Page 18 Préparation et installation du support de la caméra Pour les instructions d’installation des supports, reportez-vous au manuel d’installation joint à celui-ci. Pour repérer l’aspect de chaque support (en pièces), consultez la rubrique « Accessoires en option pour l’installation ». (page 15) 18_ Caméra PTZ (QNP-6320H/QNP-6250H)
- Page 19 Préparation à l’installation du câble réseau 4. Pour une protection étanche, tirez le câble sous le passe-câble comme indiqué sur la figure ci-dessous. 1. Retirez le passe-câble. 9~10 cm Installation à l’aide d’un support mural et de poteau Ne branchez le courant qu’une fois l’installation terminée. Le branchement de l’alimentation en cours d’installation risque de provoquer un incendie ou d’endommager le produit.
- Page 20 La longueur et la largeur du passe-câble ne sont pas égales. Vérifiez la forme et insérez-le dans le bon sens. 20_ Caméra PTZ (QNP-6320H/QNP-6250H)
- Page 21 6. Serrez fermement les 3 vis de montage sur la face interne du support mural et sur poteau. Installation avec montage au plafond ou parapet 1. Accrochez le câble de sécurité du support au crochet prévu à cet effet sur le produit. TR30 Câble de sécurité...
- Page 22 4. Installez la pince de blocage du passe-câble. Veillez à ce que la flèche figurant sur la pince pointe dans la direction du crochet pour câble de sécurité, puis enclenchez chaque côté en place l’un après l’autre. TR30 22_ Caméra PTZ (QNP-6320H/QNP-6250H)
- Page 23 ` Installation avec les supports officiels du produit (plafond/parapet) Monture au plafond (SBP-300CMW) Montage suspendu (SBP-156HMW) Monture sur parapet Monture au plafond (SBP-156LMW) (SBP-156CMW) ` Installation à des supports autres que les supports officiels Si vous utilisez un support de suspension, vous pouvez installer la caméra sur n’importe quel support autre que le support officiel du produit.
- Page 24 Support du PoE PoE+ <QNP-6320/QNP-6250> <QNP-6320H/QNP-6250H> L’appareil ne peut être utilisé à une température ambiante de -40°C ou inférieure. L’appareil peut ne pas être dégivré en fonction de la zone d’installation à -40°C. Si l’appareil est laissé seul dans un environnement à basse température, il faudra ensuite attendre jusqu’à 2 heures afin qu’il fonctionne normalement.
- Page 25 Connexion des E/S audio et d’alarme (QNP-6320H/QNP-6250H) Vous pouvez connecter l’audio et l’alarme à l’aide d’une boîte E/S réseau vendue séparément. Microphone Réseau Haut-parleur <SPM-4210> Capteur Alarme (Témoin d’avertissement) Pour plus d’informations sur la boîte E/S réseau, voir le manuel correspondant.
- Page 26 connexion et configuration réseau connexion et configuration réseau Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE BASÉ SUR LE PROTOCOLE DHCP CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE INTERNET Se connecte à...
- Page 27 UTILISATION DE DEVICE MANAGER Si vous utilisez un Routeur large bande ~ IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. Le programme Device Manager peut être téléchargé depuis le menu <Support> – <Online Tool> du site Web d’Hanwha ex.) 192.168.1.2~254, 192.168.0.2~254, Vision (https://www.HanwhaVision.com).
- Page 28 connexion et configuration réseau Configuration de l’IP dynamique CONFIGURATION AUTOMATIQUE DE L’IP Le DHCP vous envoie l’adresse IP. 1. Dans la liste, cliquez sur la caméra dont vous voulez ~ Exemple d’environnement IP Dynamique configurer automatiquement l’IP. QNP-6320 - Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP 2.
- Page 29 CONFIGURATION DE LA REDIRECTION DE LA PLAGE DE PORTS Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau (MAPPAGE DE PORTS) ~ Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
- Page 30 connexion et configuration réseau CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR LOCAL PARTAGÉ 1. Lancez Device Manager. Le système recherche les caméras connectées et en affiche la liste. 2. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra. Vous pouvez aussi accéder à...
- Page 31 visionneur web CONNEXION À LA CAMÉRA Se connecter via Bonjour 1. Exécutez le système client ou d’exploitation afin de supporter le protocole Bonjour. Normalement, vous devez procéder comme suit 2. Cliquez sur le nom de la caméra pour recherche. Sur le système d’exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l’onglet 1.
- Page 32 visionneur web RÉGLAGE DU MOT DE PASSE INSTALLATION DE LA VISIONNEUSE WEB DE LA CAMÉRA Lorsque vous accédez au produit pour la première fois, vous devez 1. Cliquez sur l’îcone [Configuration ( enregistrer le mot de passe de connexion. 2. La fenêtre de configuration apparaît. Pour un nouveau mot de passe de 8 à...
- Page 33 annexes RÉSOLUTION DE PROBLÈMES PROBLÈME SOLUTION PROBLÈME SOLUTION <Détection mvt> de l’<Analyse> est ~ Dans la fenêtre d'authentification contextuelle affichée lors de l'accès initial à https, cliquez ~ Vérifiez les réglages selon la séquence suivante : réglé sur <Activer>, mais je ne reçois sur "Afficher certificat d'authentification"...
- Page 34 à ses propres frais. Hanwha Vision se soucie de l’environnement à toutes les phases de fabrication du produit et s’engage à tout mettre en oeuvre pour offrir à ses clients des produits plus respectueux de l’environnement.
