- Page 1 AXIS A9910 I/O Relay Expansion Module Manuel d’utilisation...
- Page 2 AXIS A9910 I/O Relay Expansion Module Table des matières Installation ..........
- Page 3 AXIS A9910 I/O Relay Expansion Module Installation Installation Pour regarder cette vidéo, accédez à la version Web de ce document. help.axis.com/?&piaId=92442§ion=install...
- Page 4 à l'interface Web de votre AXIS A9210. Pour plus d’informations, reportez-vous au manuel d’utilisation. Ajouter une clé de cryptage Vous devez configurer une clé de cryptage avant d'ajouter un AXIS A9910. Cette clé de cryptage garantit la communication cryptée entre les caméras AXIS A9210 et AXIS A9910.
- Page 5 URL (Activer/désactiver l’URL du port). Configurer un relais 1. Dans l'interface Web de votre AXIS A9210, allez à Périphérique > E/S et relais > AXIS A9910. 2. Cliquez sur le module d'extension que vous souhaitez configurer. 3. Sous Relais, cliquez sur pour développer les paramètres du relais.
- Page 6 L’interface web L’interface web Le module d'extension ne peut être utilisé qu'avec AXIS A9210 Network I/O Relay Module. Pour atteindre l'interface Web du périphérique, allez à l'interface Web de votre AXIS A9210. Ajouter une clé de cryptage : Cliquez pour configurer une clé de cryptage qui garantit une communication cryptée.

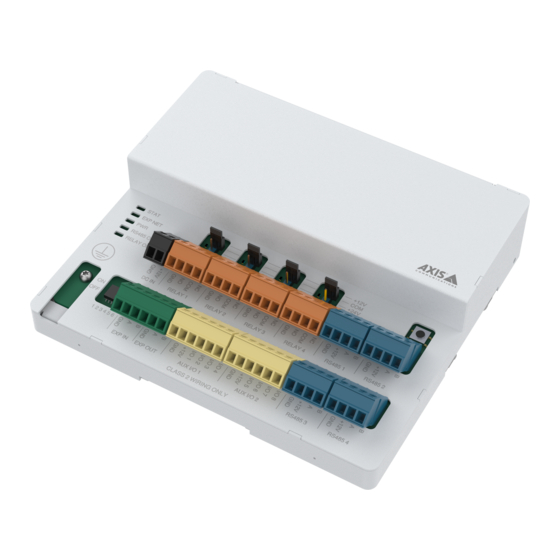

- Page 7 AXIS A9910 I/O Relay Expansion Module Caractéristiques Caractéristiques Vue d'ensemble du produit Bloc d'alimentation Cavalier de relais Connecteur RS485 Bouton de commande Connecteur relais Connecteur auxiliaire Connecteur d'extension Commutateur DIP Position de mise à la terre 10 LED d'état du relais 11 LED d'état RS485...
- Page 8 AXIS A9910 I/O Relay Expansion Module Caractéristiques Alimentation Vert Fonctionnement normal. (PWR) Rouge RS485 sur Défaut de surintensité ou de sous tension sur un port RS485. courant (RS485 OC) Surintensités Rouge Défaut de surintensité ou de sous tension sur un port de relais.
- Page 9 AXIS A9910 I/O Relay Expansion Module Caractéristiques Normalement ouvert. Courant max. = 4 A Permet de connecter Courant max. = 30 V CC des périphériques relais. Connectez un verrou à sécurité intégrée entre NO et la terre NO. Les trois broches du relais sont galvaniquement séparées du...
- Page 10 AXIS A9910 I/O Relay Expansion Module Caractéristiques Fournit l’alimentation aux Sortie CC (+12 V) 12 V CC, max . 2 A (max. périphériques auxiliaires combiné pour tous les ports (les capteurs Modbus, par RS485) exemple). Important • Lorsque le connecteur est alimenté par le périphérique, la longueur de câble qualifiée maximale est de 200 m (656 ft) si le câble respecte les exigences suivantes : 1 paire torsadée avec blindage relié...
- Page 11 AXIS A9910 I/O Relay Expansion Module Caractéristiques Activé Activé Désactivé Désactivé Adresse 3 Désactivé Désactivé Activé Désactivé Adresse 4 Activé Désactivé Activé Désactivé Adresse 5 Désactivé Activé Activé Désactivé Adresse 6 Activé Activé Activé Désactivé Adresse 7 Désactivé Désactivé Désactivé...
- Page 12 AXIS A9910 I/O Relay Expansion Module Caractéristiques Entrées ou sortie 3–6 Entrée numérique ou entrée supervisée : connectez-la à la broche 1 0 à 30 V CC max. configurables pour l’activer ou laissez-la flotter (déconnectée) pour la désactiver. (E/S 1–4) Pour utiliser une entrée supervisée, installez des résistances de fin de...
- Page 13 AXIS A9910 I/O Relay Expansion Module Caractéristiques Remarque Il est conseillé d'utiliser des câbles torsadés et blindés. Connectez le blindage à 0 V CC. Statut Description Ouvrir Le commutateur supervisé est en mode ouvert. Fermé Le commutateur supervisé est en mode fermé.
- Page 14 Important • Les paramètres préconfigurés et personnalisés sont enregistrés lors de la mise à niveau du logiciel du périphérique (à condition qu’il s’agisse de fonctions disponibles dans la nouvelle version), mais Axis Communications AB n’offre aucune garantie à ce sujet.
- Page 15 (allumé pensant 100 ms, éteint pendant 100 ms) Le bouton de commande est enfoncé pendant plus de 60 secondes. Clignote en rouge (allumé pensant 100 ms, éteint pendant 100 ms) Contacter l’assistance Si vous avez besoin d’aide supplémentaire, accédez à axis.com/support.
- Page 16 Manuel d’utilisation Ver. M1.9 AXIS A9910 I/O Relay Expansion Module Date : Juin 2024 © Axis Communications AB, 2024 Référence T10207878...
