Les tailles de vis et les couples de serrage prescrits se trouvent au chapitre 10.2 "Indications
pour le montage sur une machine".
Si le réducteur est équipé d'une bride d'adaptation refroidie par liquide, l'instruction à part
« Bride d'adaptation » (nº de document 2022–D063351) s'applique. Le manuel d'utilisation est
disponible sur demande auprès de notre service commercial / service clientèle. Toujours
indiquer le numéro de série concerné.
Pour les réducteurs de type Hygienic Design, WITTENSTEIN alpha GmbH propose les kits
de montage correspondants. Pour leur montage, utiliser la notice d'instruction spéciale « Kit de
montage Hygienic Design » (n° de doc. 2022–D062618). Le manuel d'utilisation est disponible
sur demande auprès de notre service commercial / service clientèle. Toujours indiquer le
numéro de série concerné.

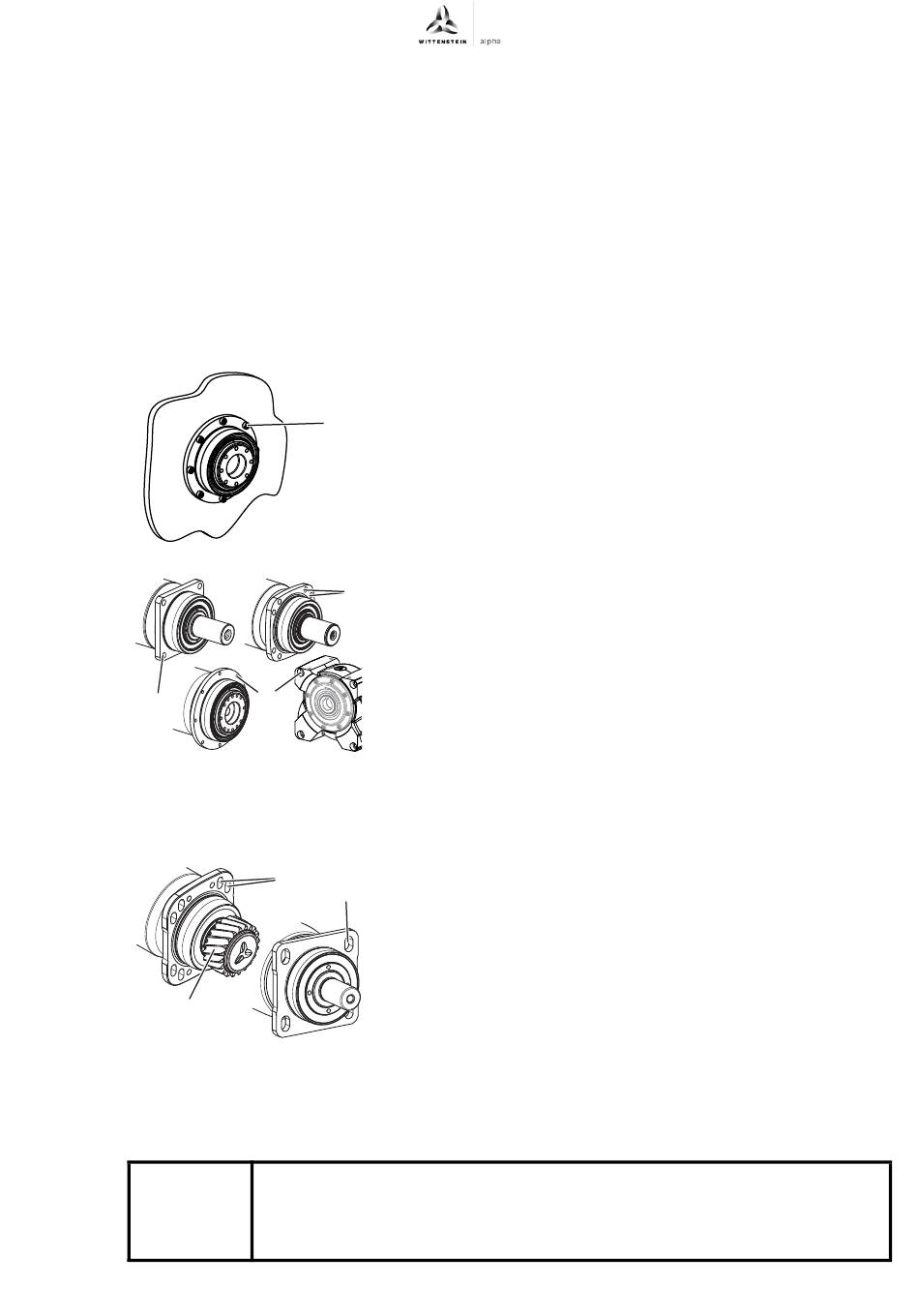

5.4.1 Montage avec trous débouchants
M
5.4.2
Montage avec trous oblongs
Pour monter le réducteur sur une machine, utiliser uniquement les rondelles plates fournies
(voir le chapitre 10.2 "Indications pour le montage sur une machine").
P
1
Révision: 07
Si le réducteur est équipé d'un centrage arrière pour le
montage côté moteur [M] sur une machine, des indications
supplémentaires se trouvent dans le manuel « Centrage arrière
M
pour le montage côté moteur » (Nº document 2022–D063062).
Le manuel d'utilisation est disponible sur demande auprès de
notre service commercial / service clientèle. Toujours indiquer
le numéro de série concerné.
Nous recommandons de ne pas utiliser de rondelles, dans la
M
mesure où le matériau de la surface de vissage présente une
pression d'interface suffisante.
Fixer le réducteur sur la machine en introduisant les vis de
fixation dans les trous débouchants [M].
M
Le réducteur peut être équipé en option d'un pignon
M
d'entraînement [P
M
et de la crémaillère / roue conjuguée peut être réglé en utilisant
les trous oblongs [M] et les rainures de guidage latérales. Aucun
dispositif de réglage supplémentaire n'est nécessaire.
Des informations détaillées sur la conception de l'interface de
l'engrenage sont disponibles sur demande.
De plus amples informations concernant le réglage correct du
jeu entre-dents figurent dans le manuel d'utilisation « Système
pignon-crémaillère alpha » (Nº document 2022–D001333). Le
manuel d'utilisation est disponible sur demande auprès de
notre service commercial / service clientèle. Toujours indiquer
le numéro de série concerné.
Il est permis de faire fonctionner le réducteur sans moteur (avec un volant
manuel p. ex.) pour aligner/régler le pignon d'entraînement sur la
crémaillère.
S'assurer que le moyeu de serrage ne soit en aucun cas basculé/déformé.
