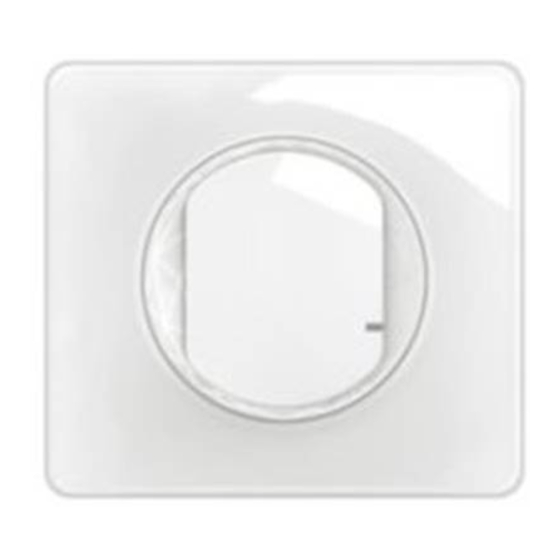

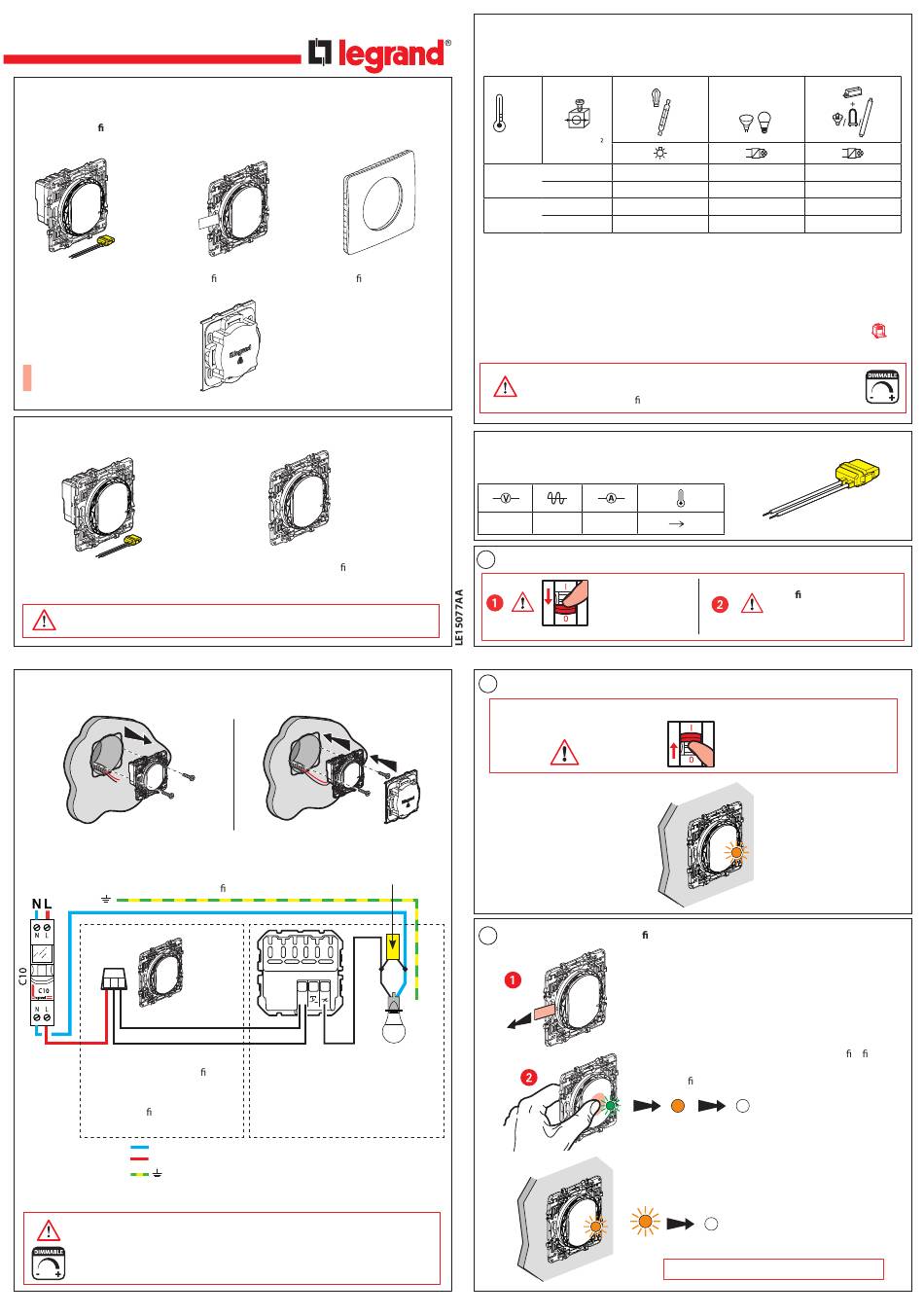

LEGRAND CB0404 Manuel D'utilisation

Prêt-à-poser : créer un va et vient d'éclairage
CB0404 - CN0404 - CT0404
0 777 32LA - 6 006 92A
Ce pack vous permet de réaliser un va-et-vient d'éclairage dans votre logement. Vous
pouvez compléter ce pack avec les produits compatibles des gammes «... with Netatmo» :
Prises, interrupteurs d'éclairage, micromodules d'éclairage et commandes
d'éclairage sans l, vendus séparément.
Composition du pack
x 1
Interrupteur (avec Commande d'éclairage
option variateur) sans l pré-appairée
connecté +
compensateur
pré-appairée
Adhésifs
repositionnables
Protection de chantier
Avant de commancer : précautions de câblage
Pour commander une lumière à partir de deux points de commande ou plus, utilisez
uniquement les produits :
Interrupteur (avec option variateur)
connecté + compensateur
(inclus dans ce pack)
N'utilisez pas : deux interrupteurs (avec option variateur) pour commander un
même point d'éclairage.

Installez l'interrupteur (avec option variateur)

Démontez l'interrupteur existant

Câblez l'interrupteur
Commande sans l + interrupteur
Utilisez un connecteur pour
raccorder ensemble les 3 ls
(navettes 1, 2 et retour de lampe).
Utiliser un connecteur séparé
pour isoler le l du neutre
(si présent).
N (neutre) = bleu
L (phase) = tout sauf bleu et vert/jaune
(terre) = vert/jaune
Bande de fréquences : 2,4 à 2,4835 GHz - Niveau de puissance : < 100 mW
L'interrupteur (avec option variateur) fonctionne avec des ampoules
classiques ou à variation dont LED, d'une puissance supérieure à 5 W.
L'utilisation de LED dimmables est obligatoire lorsque le mode variation est
activé pour un fonctionnement optimal de l'installation.
x 1
Plaque de
nition
x 1
+
x 1 ou plusieurs
Commande sans l
(1 commande incluse dans ce pack)
1

Compensateur
obligatoire
L
Pour le bon fonctionnement de votre
interrupteur (avec option variateur)
connecté, il est obligatoire de câbler
le compensateur fourni au plus près
de la charge et de mettre une ampoule
avant la mise sous tension.
3
Caractéristiques
Dans le mode de fonctionnement par défaut (ON/OFF), cet interrupteur fonctionne avec
les ampoules suivantes :
+ 45° C
+ 5° C
2 x 1,5 mm
50/60 Hz
1 x 2,5 mm
Maxi.
240 V~
Mini.
Maxi.
x 2
110 V~
Mini.
(*) Ou 10 lampes maxi. Pour un bon confort lumineux, il est recommandé d'utiliser des
ampoules de même type et de même fabricant. Compatibilité avec toutes les ampoules
en mode ON/OFF.
Produit NON COMPATIBLE avec une charge ferromagnétique (de type transformateur
Risque de casse produit
Dans le mode de fonctionnement option variateur (activable depuis
l'App), cet interrupteur fonctionne uniquement avec les ampoules à
intensité variable (identi ables grâce au logo présent dans l'emballage).
Le compensateur Réf. 0 401 49 est à utiliser systématiquement pour :
- éviter les allumages intempestifs de la charge à l'état OFF.
- un seul compensateur par circuit d'éclairage.
110-240 V~ 50/60 Hz 11 mA max. - 5° C
1
Précautions impératives de sécurité
OFF
3
Alimentez l'interrupteur
Étape d'installation
à suivre impérativement :
Le voyant de l'interrupteur
clignote en orange.
4
Installez la commande sans l incluse dans le pack
*
( ) LED
2
125 W 125 VA
5 W 5 VA
75 W 75 VA
5 W 5 VA
+ 55° C
Coupez le courant
au disjoncteur
général
2
ON
Rétablissez le
courant au
disjoncteur
général.
Retirez la languette de protection de la pile pour
alimenter la commande
Appuyez brièvement sur la commande sans l a n
de l'activer, le voyant clignote en vert, passe
en orange xe, et s'éteint.
Le voyant de l'interrupteur câblé fourni dans le pack s'éteint.
Votre installation est fonctionnelle
4
125 VA
5 VA
75 VA
5 VA
).
Véri ez l'absence
de tension avant de
procéder à l'installation.
